【产品概述】

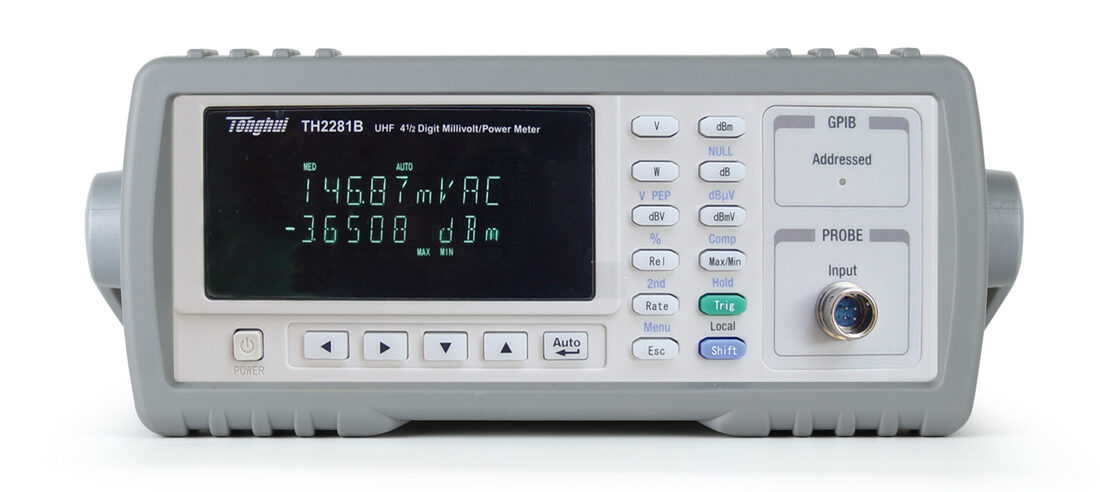

■ TH2281系列超高频数字毫伏/功率表，其测试频率范围覆盖了9kHz~3GHz，从而填补了电压测量中低频段至微波段测量全范围覆盖的空白。其装备的同轴检波器和探头是射频和微波实验室、测试部门以及维护部门不可缺少的工具，因而在工厂、研究部门、部队和学校都有广泛的应用。
【技术参数】
型号 | TH2281B |
输入配置 | 射频探头，50Ω同轴三通，NJ型50Ω标准负载（一个） |

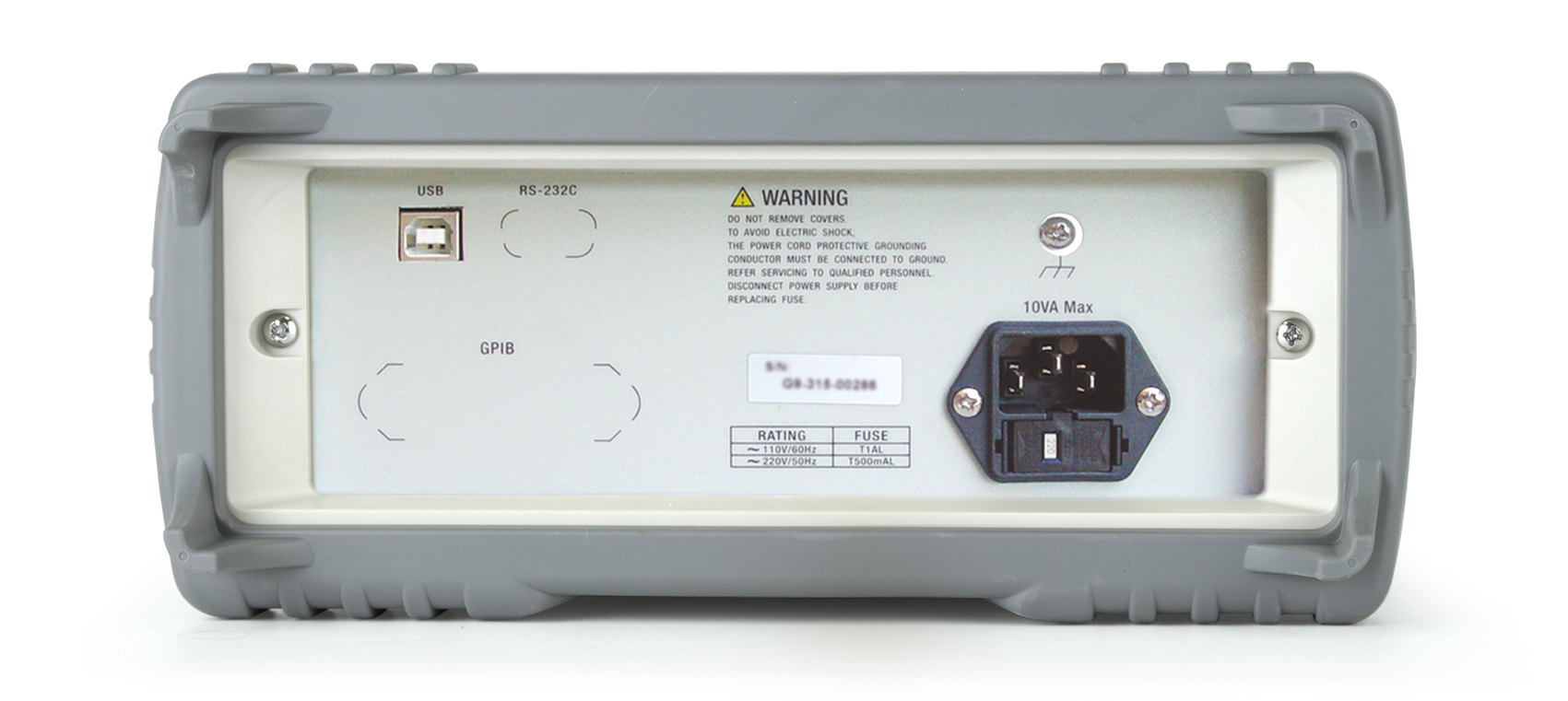

接口 | 标配USB_DEV接口，选配GPIB与RS232C接口 |
基本准确度 | 读数值的±2% |
输入阻抗 | 低频时探头输入阻抗≥100kΩ，插入50Ω负载同轴三通测量电压和功率。 |
测量电压和功率量程 | 3.8mV、 38mV、 380mV、3.8V、10V |
-35dBm、 -15dBm、 5dBm、 25dBm、33dBm | |
过载电压 | AC≤15Vrms DC≤50V |
频率响应误差 | 9kHz-200MHz ±( 读数值的4%+满量程的0.5%)200MHz-800MHz ±( 读数值的8%+满量程的0.5%)800MHz-1000MHz ±( 读数值的10%+满量程的0.5%)1000MHz-1200MHz ±( 读数值的12%+满量程的0.5%) |
驻波系数（VSWR） | 9kHz-200MHz 1.10 200MHz-800MHz 1.30 800MHz-1000MHz 1.35 1000MHz-1200MHz 1.44 |
