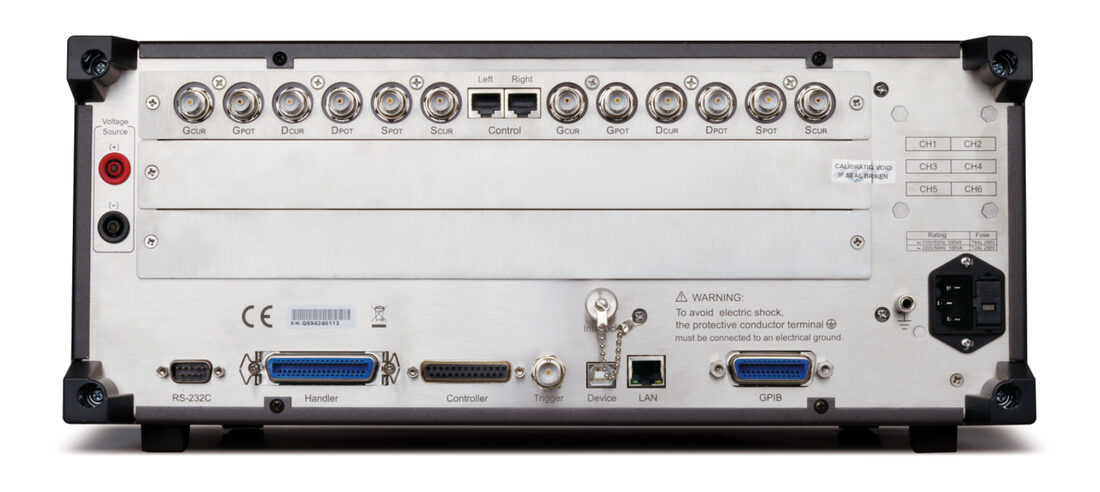

【产品概述】
TH510系列半导体C-V特性分析仪是常州同惠电子根据当前半导体功率器件发展趋势，针对半导体材料及功率器件设计的分析仪器。
仪器采用了一体化集成设计，二极管、三极管、MOS管及IGBT等半导体功率器件寄生电容、CV特性可一键测试，无需频繁切换接线及设置参数，单管功率器件及模组功率器件均可一键快速测试，适用于生产线快速测试、自动化集成。
CV曲线扫描分析能力亦能满足实验室对半导体材料及功率器件的研发及分析（此功能为选件）。
仪器设计频率为1kHz-2MHz，Vgs电压可达±40V，VDS电压可达±200V/±1500V/±3000V，足以满足大多数功率器件测试。
简要参数 | TH511 | TH512 | TH513 |
通道 | 2（可扩展至6） | 2（可扩展至6） | 1 |
测试频率 | 1kHz-2MHz | ||
测试参数 | Ciss、Coss、Crss、Rg | ||
VGS范围 | 0 - ±40V | ||
VDS范围 | 0 - ±200V | 0 - ±1500V | 0 - ±3000V |
功能特点
A.一体化测试，集成度高、体积小、效率高
一台仪器内置了LCR数字电桥、VGS电压源、VDS电压源、高低压切换矩阵以及上位机软件，将复杂的接线、繁琐的操作集成在支持电容式触摸的Linux系统内，操作更简单。特别适合产线快速化、自动化测试。

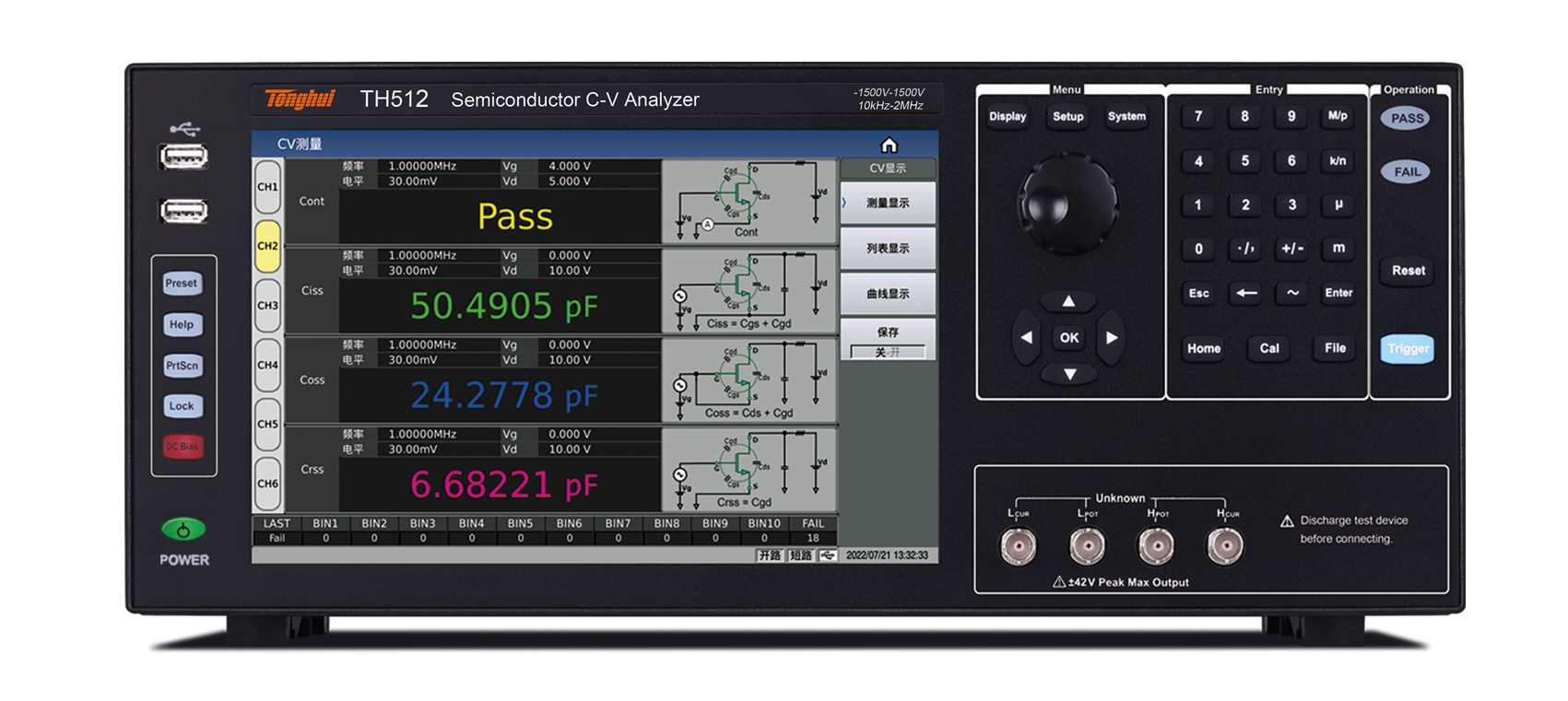

B.单管器件测试，10.1寸大屏，四种寄生参数同屏显示，让细节一览无遗
MOSFET或IGBT最重要的四个寄生参数：Ciss、Coss、Crss、Rg，Cies、Coes、Cres、Rg均可一键测试，10.1寸大屏可同时将测量结果、等效电路图、分选结果等重要参数同时显示，一目了然。
一键测试单管器件器件时，无需频繁切换测试脚位、测量参数、测量结果，大大提高了测试效率。
C.列表测试，多个、多芯、模组器件测量参数同屏显示
TH510系列半导体C-V特性分析仪支持最多6个单管器件、6芯器件或6模组器件测试，所有测量参数通过列表扫描模式同时显示测试结果及判断结果。
D.曲线扫描功能（选件）
在MOSFET的参数中，CV特性曲线也是一个非常重要的指标，如下图
TH510系列半导体C-V特性分析仪支持C-V特性曲线分析，可以以对数、线性两种方式实现曲线扫描，可同时显示多条曲线：同一参数、不同Vg的多条曲线；同一Vg、不同参数多条曲线。
TH510系列同时支持多种曲线扫描模型
曲线支持散点标记及粗细调节
独创的Ciss-Rg曲线扫描
E.Cs-V功能,二极管结电容CV特性测试分析
得益于TH510系列功率器件CV特性分析仪内置了2路直流电源，使二极管的CV特性分析成为可能，Cs-V功能可用于测试各种二极管的结电容，并可分析二极管的CV特性。
F.等效模式转换
TH510系列功率器件CV特性分析仪测试结果的电容C均为串联模式Cs，对于部分需求测试并联模式Cp需求的客户，可自行切换。
G. 多种独特技术，解决自动化配套测试痛点
在配套自动化设备或者产线时，经常会遇到下列问题，同惠针对多种情况进行了优化。
1）独特技术解决Ciss、Coss、Crss、Rg产线/自动化系统高速测试精度
同惠电子在电容测试行业近30年的经验积累，得以在产线、自动化测试等高速高精度测试场合，都能保证电容、电阻等测试精度。
常规产线测试，提供标准0米测试夹具，直插器件可直接插入进行测试，Ciss、Coss、Crss、Rg测试精度高。
针对自动化测试，由于自动化设备测试工装通常需要较长连接线，大多自动化设备生产商在延长测试线时会带来很大的精度偏差，为此，同惠设计了独特的2米延长线并内置了2米校准，保证Ciss、Coss、Crss、Rg测试精度和0米测试夹具一致。
2）接触检查（Contact）功能，提前排除自动化测试隐患
在高速测试特别是自动化测试中，经常会由于快速插拔或闭合，造成测试治具或工装表面磨损、引线断裂而接触不良，接触不良的造成的最直接后果是误判测试结果而难以发现，在废品率突然增加或发出产品故障原因退回时才会发现，因此是一个极大的隐患。
同惠TH510系列半导体C-V特性分析仪采用了独特的硬件测试方法，采用了四端测量法，每个脚位均有两根线连接，若任意一根线断裂或者接触点接触不良，均可及时发现并提供接触不良点提示，仪器自动停止测试，等待进一步处理。
保障了结果的准确性，同时利于客户及时发现问题，避免了不良品率提高及故障品退回等带来的损失。
