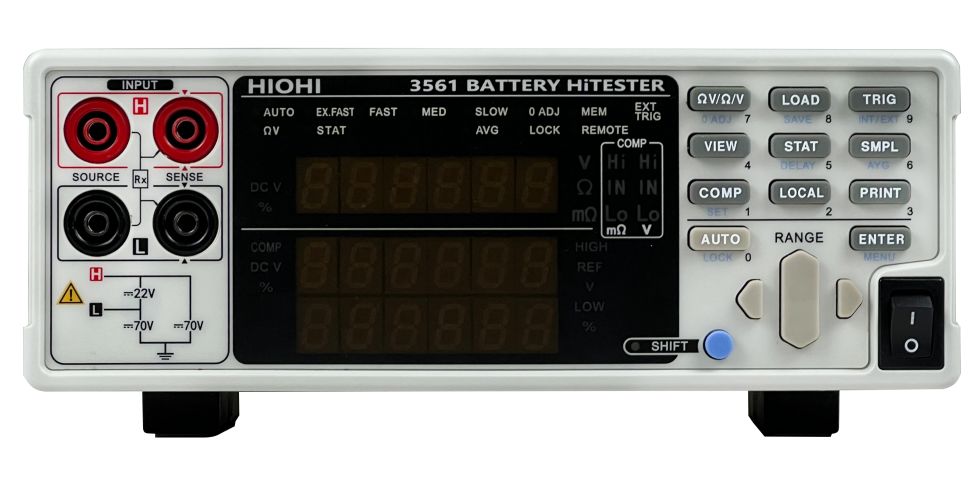

HIOHI 3561是一种高精度、高稳定性的电池内阻测试仪。主要用于测量电池交流内阻和电池电压。测试性能完全匹配Hioki 3561。HIOHI 3561标配RS232C接口，配合和数据采集软件，可实现自动化测量，准确快速的判断电池劣化情况，适用于电池流水线上的产品分选和出厂检验。高速、高精度测试电阻0.3%，电压0.05%，最快25次/秒内置比较器功能，30组分选条件保存低功耗测试、最大测试电流＜10mA，开路电压＜20mV支持多路扫描测试（选配多路扫描盒）自动化测量，准确快速的判断，适用于流水线上的产品分选和出厂检验。
技术参数
测试参数 ＞＞
|
型号 |
HIOHI 3561 |
|
最大输入电压 |
额定输入电压：DC±20V 对地最大额定电压：70V |
|
电阻测量量程 |
300mΩ（最大显示310.000mΩ，分辨率10μΩ） ~3Ω量程（最大显示3100.0Ω，分辨率1Ω），2档切换 |
|
测量精度 |
300mΩ~3Ω量程± 0.5%rdg.±2dgt.（中速MEDIUM时需加算±2dgt.,快速FAST时需加算±4dgt.）300mΩ量程± 0.5%rdg.±2dgt.（FAST时需加算±6dgt.,MEDIUM时需加算±4dgt.,SLOW时需加算±1dgt.） |
|
电压测量量程 |
DC20V(分辨率0.1mV), |
|
显示 |
阻抗(31000),电压（±200000）.高亮度，点LED显示 |
|
采样时间 |
FAST：30ms，MEDIUM:80ms，SLOW;300ms(上述为最快时间，具体视测试项目、电源频率而定) |
|
全测量时间 |
响应时间+采样时间（阻抗/电压一起约10ms的响应时间仅供参考，具体视测试流程和被测物而定） |
|
比较器 |
判断：HI/IN/LO(电压，阻抗逐一独立判断)，综合判断（PASS/FAIL.阻抗判断结果和电压判断结果的AND运算),界面显示，蜂鸣报警，外部I/O输出（选配），最大负载电压30V，最大输出电流100mA。 |
|
外部接口 |
Handle I/O(选配),RS-232C |
|
电源 |
AC:85-242V ，47~63Hz，15VA |
|
体积及重量 |
249W×103H×353D mm，3.0kg |
|
附件 |
说明书×1，电源线×1，（选配测试线） |
