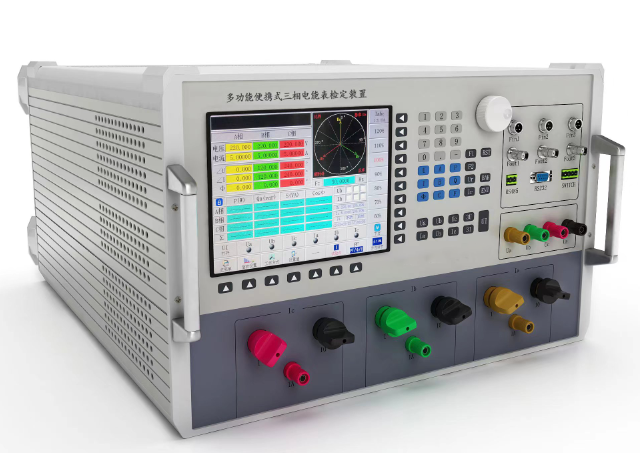

HG-3X100A 便携式三相电能表检定装置

型号:HG-3X100A
分类 计量器具 > 单/三相电能表校准 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 器等电量传感器测试 频率变送器等电量变送器测试 电力参数测试 电压监测 配电负荷监测 配电自动化终端等仪器设备测试 功率因数试验 高达32项电参数精确测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

一、产品概述

HG-3X100A便携式三相电能表检定装置产品,该产品可以产生幅度可调、相位可调、频率可调、功率稳定的三相标准工频电压、电流信号。主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定,以及仪用电压互感器、电流互感器、钳形电流互感、器等电量传感器的测试和检定, 电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定;无功补偿控制器、电力数据采集器电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。本电源产品应用高精度采样技术,并结合最新数字信号处理方法等技术设计而成。技术先进,性能优良,体积小,重量轻,携带方便,既可用于实验室,也可以现场使用。

二、主要功能和特点

1、可输出高稳定度、高准确度的三相工频电压、电流、相位、频率、功率、功率因数信号。

2、可输出2-51次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠加输出。

3、电压、电流、相位、频率等电参数均可在量程调节范围内任意设置,任意调节。

4、丰富的电压、电流、相位、功率因数试验点设计,使得操作更加便捷高效。

5、高达32项电参数精确测量,大屏幕彩色液晶直观显示,更有精美向量图相配,令使用体验几近完美。

6、具有三路电能脉冲输入输出接口,同时校验三块单(三)相电能表误差,可作为电能表检定装置使用。

7、具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。

8、具有超强的电容负载驱动能力,可满足各种性质负载要求。

9、仪器配备触摸屏、面板按键、调节旋钮,多种操作方式,适合不同操作习惯。

10、仪器配备RS485接口和RS232接口,可以通过上位机进行整机操作,通讯协议完全开放,方便用户进行二次开发。

11、仪器配备外控开关接口,可外接脚踏开关控制信号的启停,特别适合生产部门使用。

12、采用软件和硬件双重闭环技术,确保输出的标准信号超乎想象。

13、采用成熟的功放技术、科学的装配工艺,可靠性、稳定性大大提高。

14、当电压短路、电流开路或接线错误时,可自动停止输出并伴有报警窗及声音提示。完善的故障保护功能,让用户尽可放心大胆使用。

三、 主要技术指标

1、交流电压输出

量程RG:380V、220V、100V、57.735V

调节范围:(0~120)%RG 调节细度:0.01%RG

准确度:0.05%RG 稳定度:≤0.02%/3分钟

失真度:≤0.1%(非容性负载) 每相最大输出功率:50VA

2、交流电流输出

量程RG:100A、20A、5A、1A、0.2A、0.05A

调节范围: (0~120)%RG 调节细度: 0.01%RG

准确度:0.05% RG 稳定度:≤0.02%/3分钟

失真度:≤0.1%(非容性负载)

每相最大输出功率:100A量程:150VA

20A 量程:50VA

5A、1A、0.2A量程:20VA

0.05A量程:10VA

3、相位

调节范围: 0°~359.999° 调节细度:0.001° 准确度:0.02°

4、频率

调节范围:40Hz~70Hz; 调节细度:0.0001Hz 准确度:0.001Hz

5、有功功率

准确度:0.05%RG 稳定度:≤0.05%/3分钟

6、功率因数

调节范围:-1.0~0~+1.0 调节细度:0.0001 准确度:0.001

7、谐波输出

谐波次数:2-51次 谐波含有率设置范围:0~40%

谐波含有率设置准确度:设置值±0.1%

8、脉冲输入

脉冲输入电平:TTL电平

输入频率:最大2MHz

最小脉冲宽度:250nS

最小脉冲间隔:250nS

9、标准电能脉冲输出

脉冲电平:5V±5%,5mA

输出频率:额定频率60KHz(额定电压、电流量程,且PF=1)

最大输出频率:86.4 KHz(1.2倍电压量程,1.2倍电流量程,且PF=1)

10、环境条件

工作环境温度: 0℃~40℃

相对湿度: ≤85%

工作电源: AC220V±15%,最大功耗1300VA

11、外观尺寸及重量

外观尺寸:450mm×620mm×275mm

重量: 38Kg
