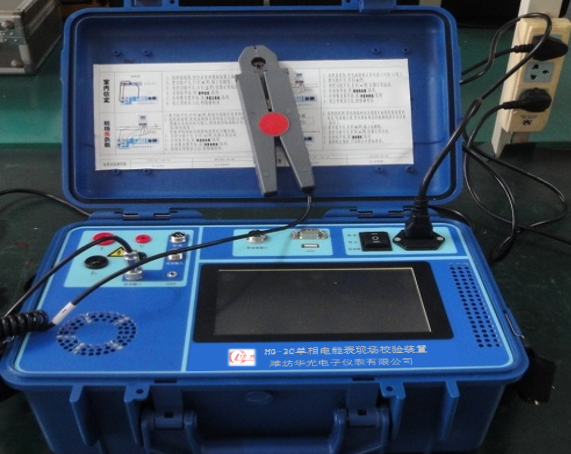

HG-3C 单相电能表现场校验装置

型号:HG-3C
分类 计量器具 > 单/三相电能表校准 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 智能电能表测试 通讯测试 智能电表测试 时钟脉冲输出准确度测试 智能电表计量 配合管理软件可以测试 冻结方式测试 管理软件内可以测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

一、概述

随着国网大规模的推广单相智能表的使用,现场智能表的使用问题也随着增加,常规的单相校验仪已经无法满足一线维护人员的使用要求;我公司针对此现象,研制了HG-3C单相电能表现场校验装置,它既有单相电能表现场校验仪的功能,又有单相电能表检验装置的功能,是一线维护人员的好助手。

二、主要特点和功能

1.装置采用表源一体结构,可外接三表位挂表架(其中第一表采用符合国网智能表接线方式的接表架,其他表位为常规铝合金接表架,采用压接接线方式);也可到现场作一表位现场校验仪使用。

2.主机采用7英寸彩色TFT触摸屏(电阻屏,可用手指尖点击),ARM嵌入式系统,WINCE操作系统,信号源采用STM 的RAM系统,大规模FPGA输出36000点12位DDS合成波形,16位D/A调幅输出,具有稳定性高,失真度低等优点。

3.整个装置由程控数字合成谐波信号源、D类功率放大器、三表位内置隔离PT的挂表架、单相多功能标准表、时间基准源、多功能表位处理机、智能电能表测试模块、通讯测试模块、电流钳和校表管理软件平台等组成。

4.程控源、功率放大器、电压电流发生器及其它模块均为模块化设计,便于各功能单元的快速拆装和维修。采用高效率的脉宽调制技术,输出电压(电流)效率高,低发热、稳定性好,故障率低等特点。

5.装置具有完善的保护功能,具有电流开路、过载保护;电压短路保护等功能。

6.配备GPS模块的专用时钟基准,同时内置2×10-7高精度恒温晶振,用于测试智能电表的时钟脉冲输出准确度测试,同时可进行日计时误差计算及对智能表进行精确授时。

7.可以测试智能电表的计量功能,包括潜动、起动、基本误差、标准偏差、常数校核、误差变差、误差曲线、组合误差等。

8.可以采用标准电能法和标准功率法两种方式进行需量示值误差测试。

9.配合管理软件可以测试智能电表的冻结功能,可以进行多种冻结方式的测试等。

10.在管理软件内可以测试智能电表的计时和费率功能,包括校时、日计时误差、日历、费率设置和投切、阶梯电价的设置和投切等。

11.可以通过累计电量法或需量输出脉冲进行需量周期误差测试。

12.可以通过累计电量法或投切输出脉冲进行时段投切误差测试。

13.可以测试智能电表的事件记录功能,包括失压、失流、断相、全失压、掉电、编程、清零、开关盖、拉闸等。

14.可以进行电压跌落与电源中断、电源缓升缓降等试验。

15.可以测试智能电表的RS485接口、可以对智能电表进行通信规约一致性检查。

16.具有费控功能测试,支持本地费控和远程费控两种类型的电能表(需联网试验)。

17.可以对跳闸继电器进行测试。

18.可2~21次谐波叠加,幅值和相位可自由设定。还可对输出量进行谐波分析并绘制波形。

19.可以选配装置自测功能,可以对装置的电压、电流、相位、功率因数、频率、输出谐波波形、功率稳定度等指标进行监视。

20.选配红外通讯头,可进行红外通讯测试。

21.PC控制管理软件,界面简洁明了,全菜单图形模式,易学易用。数据库查询、统计、打印、联网一应俱全。

三、主要技术指标和技术性能

3.1装置准确度等级: 0.1级;

带100A钳表精度等级:0.2级

3.2内置单相多功能标准电能表指标:

● 精度等级:0.1级

● 输入电流量程:100A、50A、20A、10A、

5A、2.5A、1A、0.5A、0.25A、0.1A、0.05A、0.025A

  • 输入电压量程:300V
  • 显示位数:6位有效数

3.3输出电压: 220V(可由用户在100V ~240V间任意选择)

调节幅度0~120%连续可调

调节细度:优于0.01%

3.2输出电流量程:0.1A、1A、5A、20A、100A。

  调节幅度0~120%连续可调

  调节细度优于0.01%

最小输出电流:1mA(≤5%)

3.3输出功率:3表位,(电压回路)50VA

(电流回路)100VA

3.4输出电压、电流、功率稳定度;

≤0.05%/120S

3.5输出电压、电流波形失真度:≤ 1%

3.6频率范围: 45Hz~65Hz

调节细度: 0.01Hz

3.7移相范围:-180.0o ~180.0o

调节细度:0.01o

3.8 指示仪表等级:标准表显示精度。

3.9 电流钳:100A,精度:0.2级

3.10供电电源: AC 220V士10%~50Hz

3.11最大功耗: 200VA

3.12工作环境:温度-10℃ ~ 40℃土5℃;

相对湿度≤85%
