风冷式电动振动试验系统

型号:AT-1d~AT-80
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

风冷电动振动系统具有频带宽、操作方便等诸多优点。维修保养方便,可选型号全面,因此为广大用户青睐。风冷系列产品激振力范围从1kN~80kN可选,广泛应用于航空、航天、船舶、轨道交通、新能源等诸多力学环境试验中。

主要特点

· 正弦激振力范围:1kN~80kN
· 正弦与随机激振力:1:1出力
· 冲击激振力:2~3倍可选
· 多位移可选:20mm, 51mm, 63.5mm, 76mm, 100mm
· 双磁路设计,漏磁低,磁场均匀
· 使用频带宽:1Hz~10000Hz可选
· 工作台面可任意搭配,使用范围广
· 动圈结构一阶频响高,可使用频率更高
· 模块化设计、保养、维修方便
· 风冷式设计,绿色环保

系统组成:控制系统 → 功率放大器 → 振动台体 → 冷却风机(加速度信号闭环反馈)。

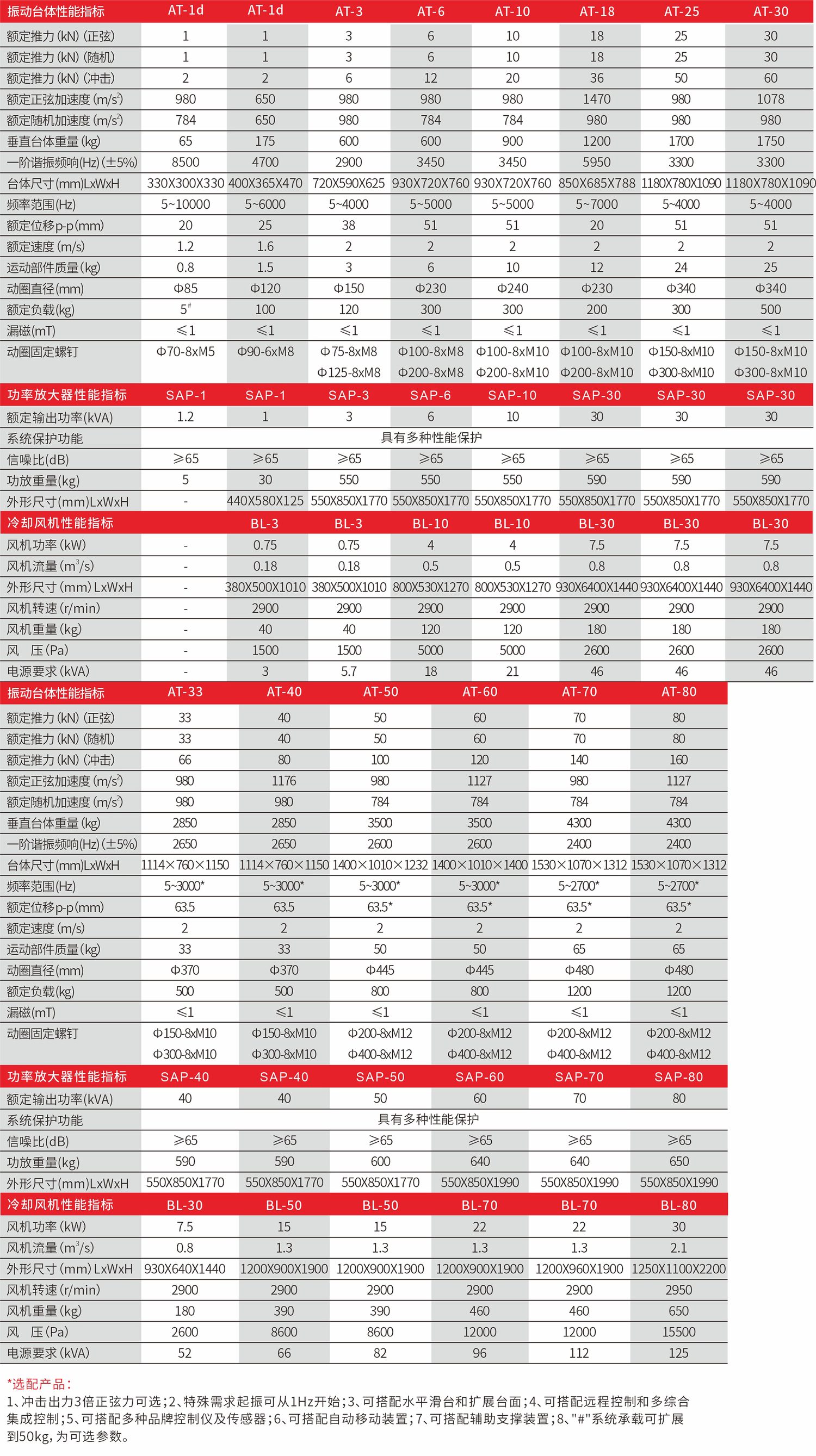

振动台体性能指标(AT-1d~AT-30)

振动台体性能指标 AT-1d AT-1d AT-3 AT-6 AT-10 AT-18 AT-25 AT-30
额定推力(kN)(正弦) 1 1 3 6 10 18 25 30
额定推力(kN)(随机) 1 1 3 6 10 18 25 30
额定推力(kN)(冲击) 2 2 6 12 20 36 50 60
额定正弦加速度(m/s²) 980 650 980 980 980 1470 980 1078
额定随机加速度(m/s²) 784 650 980 784 784 980 980 980
垂直台体重量(kg) 65 175 600 600 900 1200 1700 1750
一阶谐振频响(Hz)(±5%) 8500 4700 2900 3450 3450 5950 3300 3300
台体尺寸(mm)LxWxH 330X300X330 400X365X470 720X590X625 930X720X760 930X720X760 850X685X788 1180X780X1090 1180X780X1090
频率范围(Hz) 5~10000 5~6000 5~4000 5~5000 5~5000 5~7000 5~4000 5~4000
额定位移p-p(mm) 20 25 38 51 51 20 51 51
额定速度(m/s) 1.2 1.6 2 2 2 2 2 2
运动部件质量(kg) 0.8 1.5 3 6 10 12 24 25
动圈直径(mm) Φ85 Φ120 Φ150 Φ230 Φ240 Φ230 Φ340 Φ340
额定负载(kg) 5# 100 120 300 300 200 300 500
漏磁(mT) ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1
动圈固定螺钉 Φ70-8xM5 Φ90-6xM8 Φ75-8xM8
Φ125-8xM8
Φ100-8xM8
Φ200-8xM8
Φ100-8xM10
Φ200-8xM10
Φ100-8xM10
Φ200-8xM10
Φ150-8xM10
Φ300-8xM10
Φ150-8xM10
Φ300-8xM10

功率放大器性能指标(AT-1d~AT-30)

功率放大器性能指标 AT-1d AT-1d AT-3 AT-6 AT-10 AT-18 AT-25 AT-30
功率放大器型号 SAP-1 SAP-1 SAP-3 SAP-6 SAP-10 SAP-30 SAP-30 SAP-30
额定输出功率(kVA) 1.2 1 3 6 10 30 30 30
系统保护功能 具有多种性能保护
信噪比(dB) ≥65 ≥65 ≥65 ≥65 ≥65 ≥65 ≥65 ≥65
功放重量(kg) 5 30 550 550 550 590 590 590
外形尺寸(mm)LxWxH - 440X580X125 550X850X1770 550X850X1770 550X850X1770 550X850X1770 550X850X1770 550X850X1770

冷却风机性能指标(AT-1d~AT-30)

冷却风机性能指标 AT-1d AT-1d AT-3 AT-6 AT-10 AT-18 AT-25 AT-30
冷却风机型号 - BL-3 BL-3 BL-10 BL-10 BL-30 BL-30 BL-30
风机功率(kW) - 0.75 0.75 4 4 7.5 7.5 7.5
风机流量(m³/s) - 0.18 0.18 0.5 0.5 0.8 0.8 0.8
外形尺寸(mm)LxWxH - 380X500X1010 380X500X1010 800X530X1270 800X530X1270 930X640X1440 930X640X1440 930X640X1440
风机转速(r/min) - 2900 2900 2900 2900 2900 2900 2900
风机重量(kg) - 40 40 120 120 180 180 180
风压(Pa) - 1500 1500 5000 5000 2600 2600 2600
电源要求(kVA) - 3 5.7 18 21 46 46 46

振动台体性能指标(AT-33~AT-80)

振动台体性能指标 AT-33 AT-40 AT-50 AT-60 AT-70 AT-80
额定推力(kN)(正弦) 33 40 50 60 70 80
额定推力(kN)(随机) 33 40 50 60 70 80
额定推力(kN)(冲击) 66 80 100 120 140 160
额定正弦加速度(m/s²) 980 1176 980 1127 980 1127
额定随机加速度(m/s²) 980 980 784 784 784 784
垂直台体重量(kg) 2850 2850 3500 3500 4300 4300
一阶谐振频响(Hz)(±5%) 2650 2650 2600 2600 2400 2400
台体尺寸(mm)LxWxH 1114×760×1150 1114×760×1150 1400×1010×1232 1400×1010×1400 1530×1070×1312 1530×1070×1312
频率范围(Hz) 5~3000* 5~3000* 5~3000* 5~3000* 5~2700* 5~2700*
额定位移p-p(mm) 63.5 63.5 63.5* 63.5* 63.5* 63.5*
额定速度(m/s) 2 2 2 2 2 2
运动部件质量(kg) 33 33 50 50 65 65
动圈直径(mm) Φ370 Φ370 Φ445 Φ445 Φ480 Φ480
额定负载(kg) 500 500 800 800 1200 1200
漏磁(mT) ≤1 ≤1 ≤1 ≤1 ≤1 ≤1
动圈固定螺钉 Φ150-8xM10
Φ300-8xM10
Φ150-8xM10
Φ300-8xM10
Φ200-8xM12
Φ400-8xM12
Φ200-8xM12
Φ400-8xM12
Φ200-8xM12
Φ400-8xM12
Φ200-8xM12
Φ400-8xM12

功率放大器性能指标(AT-33~AT-80)

功率放大器性能指标 AT-33 AT-40 AT-50 AT-60 AT-70 AT-80
功率放大器型号 SAP-40 SAP-40 SAP-50 SAP-60 SAP-70 SAP-80
额定输出功率(kVA) 40 40 50 60 70 80
系统保护功能 具有多种性能保护
信噪比(dB) ≥65 ≥65 ≥65 ≥65 ≥65 ≥65
功放重量(kg) 590 590 600 640 640 650
外形尺寸(mm)LxWxH 550X850X1770 550X850X1770 550X850X1770 550X850X1990 550X850X1990 550X850X1990

冷却风机性能指标(AT-33~AT-80)

冷却风机性能指标 AT-33 AT-40 AT-50 AT-60 AT-70 AT-80
冷却风机型号 BL-30 BL-50 BL-50 BL-70 BL-70 BL-80
风机功率(kW) 7.5 15 15 22 22 30
风机流量(m³/s) 0.8 1.3 1.3 1.3 1.3 2.1
外形尺寸(mm)LxWxH 930X640X1440 1200X900X1900 1200X900X1900 1200X900X1900 1200X960X1900 1250X1100X2200
风机转速(r/min) 2900 2900 2900 2900 2900 2950
风机重量(kg) 180 390 390 460 460 650
风压(Pa) 2600 8600 8600 12000 12000 15500
电源要求(kVA) 52 66 82 96 112 125

选配产品

1、冲击出力3倍正弦推力可选;2、特殊需求起振可从1Hz开始;3、可搭配水平滑台和扩展台面;4、可搭配远程控制和多综合集成控制;5、可搭配多种品牌控制仪及传感器;6、可搭配自动移动装置;7、可搭配辅助支撑装置;8、"#"系统承载可扩展到50kg,为可选参数。
