气动冲击碰撞试验系统

型号:SA/SAT 系列
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

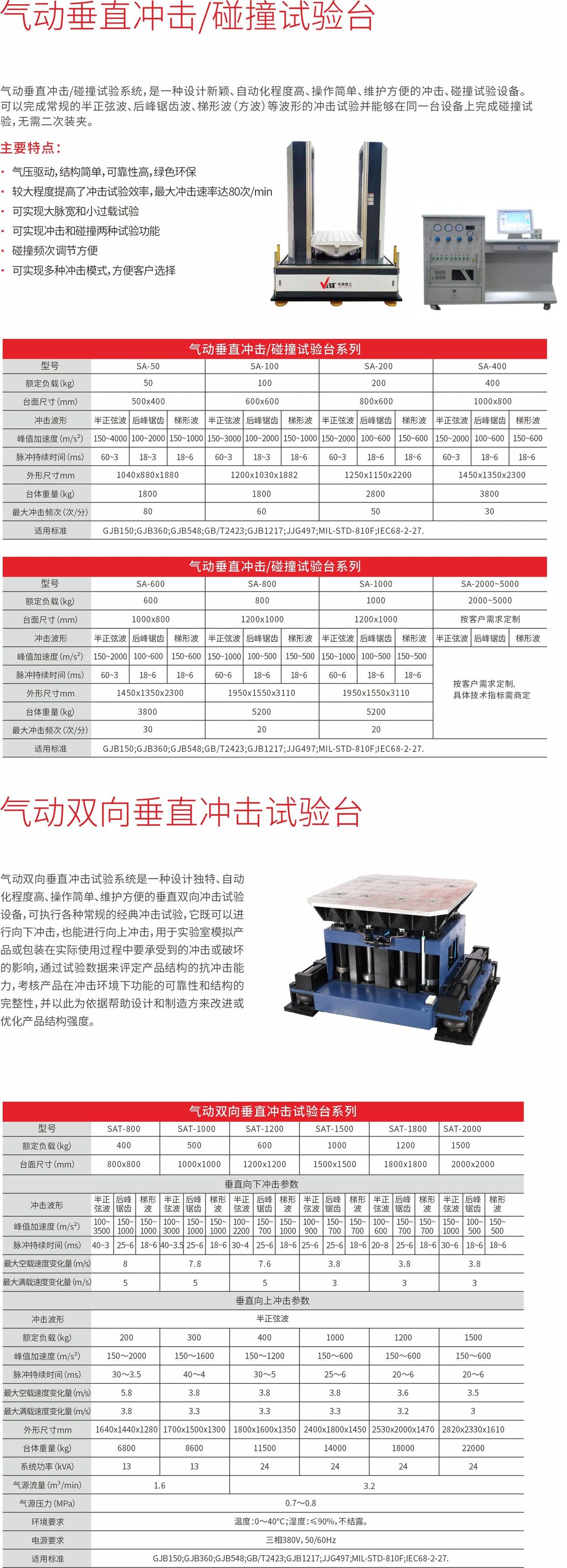

气动垂直冲击/碰撞试验系统,是一种设计新颖、自动化程度高、操作简单、维护方便的冲击试验设备,可以完成常规的半正弦波、后峰锯齿波、梯形波(方波)等波形试验,无需二次装夹。

主要特点

· 气压驱动,结构简单,可靠性高,绿色环保
· 较大程度提高了冲击试验效率,最大冲击速率达80次/min
· 可实现大脉宽和小过载试验
· 可实现冲击和碰撞两种试验功能
· 碰撞频次调节方便
· 可实现多种冲击模式,方便客户选择

气动垂直冲击/碰撞试验台系列(SA-50~SA-400)

型号 SA-50 SA-100 SA-200 SA-400
额定负载(kg) 50 100 200 400
台面尺寸(mm) 500x400 600x600 800x600 1000x800
冲击波形 半正弦波 | 后峰锯齿 | 梯形波 半正弦波 | 后峰锯齿 | 梯形波 半正弦波 | 后峰锯齿 | 梯形波 半正弦波 | 后峰锯齿 | 梯形波
峰值加速度(m/s²) 150~4000 / 100~2000 / 150~1000 150~3000 / 100~2000 / 150~1000 150~2000 / 100~600 / 150~600 150~2000 / 100~600 / 150~600
脉冲持续时间(ms) 60~3 / 18~3 / 18~6 60~3 / 18~3 / 18~6 60~3 / 18~6 / 18~6 60~3 / 18~6 / 18~6
外形尺寸(mm) 1040x880x1880 1200x1030x1882 1250x1150x2200 1450x1350x2300
台体重量(kg) 1800 1800 2800 3800
最大冲击频次(次/分) 80 60 50 30
适用标准 GJB150;GJB360;GJB548;GB/T2423;GJB1217;JJG497;MIL-STD-810F;IEC68-2-27.

气动垂直冲击/碰撞试验台系列(SA-600~SA-2000~5000)

型号 SA-600 SA-800 SA-1000 SA-2000~5000
额定负载(kg) 600 800 1000 2000~5000
台面尺寸(mm) 1000x800 1200x1000 1200x1000 按客户需求定制
冲击波形 半正弦波 | 后峰锯齿 | 梯形波 半正弦波 | 后峰锯齿 | 梯形波 半正弦波 | 后峰锯齿 | 梯形波 半正弦波 | 后峰锯齿 | 梯形波
峰值加速度(m/s²) 150~2000 / 100~600 / 150~600 150~1000 / 100~500 / 150~500 150~1000 / 100~500 / 150~500 -
脉冲持续时间(ms) 60~3 / 18~6 / 18~6 60~6 / 18~6 / 18~6 60~6 / 18~6 / 18~6 -

气动双向垂直冲击试验台系列

气动双向垂直冲击试验系统是一种设计独特、自动化程度高、操作简单、维护方便的垂直双向冲击试验设备,可执行各种常规的经典冲击试验,它既可以进行向下冲击,也能进行向上冲击,用于实验室模拟产品或包装在实际使用过程中要承受到的冲击或破坏的影响,通过试验数据来评定产品结构的抗冲击能力,考核产品在冲击环境下功能的可靠性和结构的完整性,并以此为依据帮助设计和制造方来改进或优化产品结构强度。

型号 SAT-800 SAT-1000 SAT-1200 SAT-1500 SAT-1800 SAT-2000
额定负载(kg) 400 500 600 1000 1200 1500
台面尺寸(mm) 800x800 1000x1000 1200x1200 1500x1500 1800x1800 2000x2000

垂直向下冲击参数

冲击波形 SAT-800 SAT-1000 SAT-1200 SAT-1500 SAT-1800 SAT-2000
冲击波形 半正弦波/后峰锯齿/梯形波 半正弦波/后峰锯齿/梯形波 半正弦波/后峰锯齿/梯形波 半正弦波/后峰锯齿/梯形波 半正弦波/后峰锯齿/梯形波 半正弦波/后峰锯齿/梯形波
峰值加速度(m/s²) 100~3500 / 150~1000 / 150~1000 100~3000 / 150~1000 / 150~1000 100~2200 / 150~700 / 150~1000 100~900 / 150~700 / 150~700 100~600 / 150~700 / 150~700 150~1000 / 100~500 / 150~500
脉冲持续时间(ms) 40~3 / 25~6 / 18~6 40~3.5 / 25~6 / 18~6 30~4 / 25~6 / 18~6 25~6 / 25~6 / 18~6 20~8 / 25~6 / 18~6 30~6 / 18~6 / 18~6
最大空载速度变化量(m/s) 8 7.8 7.6 3.8 3.8 3.8
最大满载速度变化量(m/s) 5 5 5 3 3 3

垂直向上冲击参数

项目 SAT-800 SAT-1000 SAT-1200 SAT-1500 SAT-1800 SAT-2000
冲击波形 半正弦波
额定负载(kg) 200 300 400 1000 1200 1500
峰值加速度(m/s²) 150~2000 150~1600 150~1200 150~600 150~600 150~600
脉冲持续时间(ms) 30~3.5 40~4 30~5 25~6 20~6 20~6
最大空载速度变化量(m/s) 5.8 3.8 3.8 3.8 3.6 3.5
最大满载速度变化量(m/s) 3.8 3.3 3.3 3.3 3.2 3
外形尺寸(mm) 1640x1440x1280 1700x1500x1300 1800x1600x1350 2400x1800x1450 2530x2000x1470 2820x2330x1610
台体重量(kg) 6800 8600 11500 14000 18000 22000
系统功率(kVA) 13 13 24 24 24 24
气源流量(m³/min) 1.6 1.6 3.2 3.2 3.2 3.2
气源压力(MPa) 0.7~0.8
环境要求 温度:0~40℃;湿度:≤90%,不结露。
电源要求 三相380V, 50/60Hz
适用标准 GJB150;GJB360;GJB548;GB/T2423;GJB1217;JJG497;MIL-STD-810F;IEC68-2-27.
