感应式电动振动试验系统

型号:CTS-50~CTS-350
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

感应式电动振动试验系统具有加速度量级大、频率高、性能稳定等诸多优点。感应式系列产品激振力范围从10kN~200kN可选,广泛应用于航空、航天、船舶、轨道交通、新能源等诸多力学环境试验中。

主要特点

· 正弦激振力范围:10kN-200kN
· 正弦最大加速度:≥220g
· 随机最大加速度:≥100g
· 正弦与随机激振力:1:1出力
· 冲击激振力:2~3倍可选
· 多位移可选:51mm, 63.5mm, 76mm
· 双磁路感应式设计,动圈强度高
· 使用频带宽:5Hz~7000Hz可选
· 工作台面可任意搭配,使用范围广
· 动圈结构一阶频响高,可使用频率更高
· 模块化设计、维修方便

系统组成:控制系统 → 功率放大器 → 振动台体 → 冷却单元+冷却风机(水冷+风冷,加速度信号闭环反馈)。

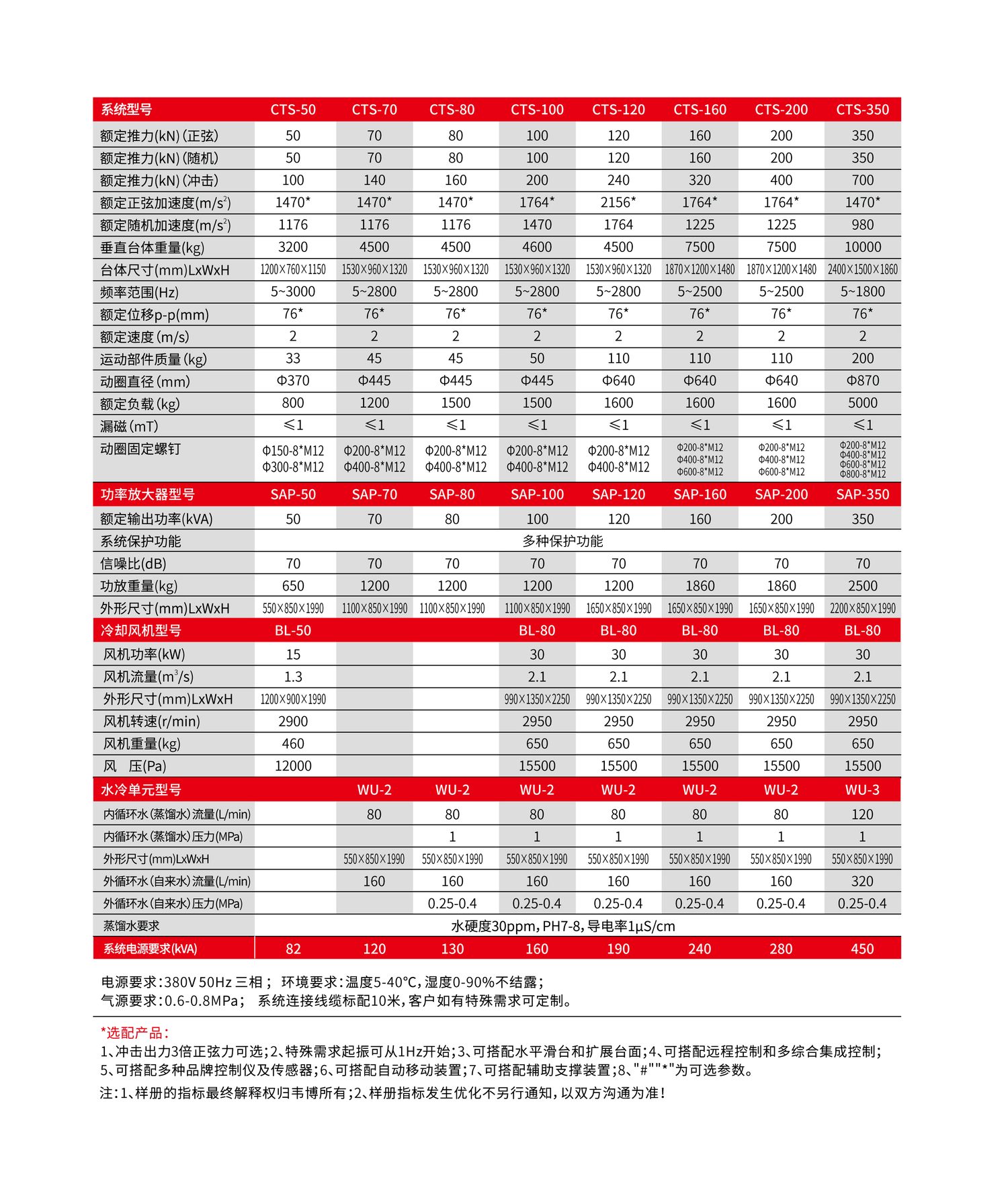

振动台体性能指标

系统型号 CTS-50 CTS-70 CTS-80 CTS-100 CTS-120 CTS-160 CTS-200 CTS-350
额定推力(kN)(正弦) 50 70 80 100 120 160 200 350
额定推力(kN)(随机) 50 70 80 100 120 160 200 350
额定推力(kN)(冲击) 100 140 160 200 240 320 400 700
额定正弦加速度(m/s²) 1470* 1470* 1470* 1764* 2156* 1764* 1764* 1470*
额定随机加速度(m/s²) 1176 1176 1176 1470 1764 1225 1225 980
垂直台体重量(kg) 3200 4500 4500 4600 4500 7500 7500 10000
台体尺寸(mm)LxWxH 1200×760×1150 1530×960×1320 1530×960×1320 1530×960×1320 1530×960×1320 1870×1200×1480 1870×1200×1480 2400×1500×1860
频率范围(Hz) 5~3000 5~2800 5~2800 5~2800 5~2800 5~2500 5~2500 5~1800
额定位移p-p(mm) 76* 76* 76* 76* 76* 76* 76* 76*
额定速度(m/s) 2 2 2 2 2 2 2 2
运动部件质量(kg) 33 45 45 50 110 110 110 200
动圈直径(mm) Φ370 Φ445 Φ445 Φ445 Φ640 Φ640 Φ640 Φ870
额定负载(kg) 800 1200 1500 1500 1600 1600 1600 5000
漏磁(mT) ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1
动圈固定螺钉 Φ150-8*M12
Φ300-8*M12
Φ200-8*M12
Φ400-8*M12
Φ200-8*M12
Φ400-8*M12
Φ200-8*M12
Φ400-8*M12
Φ200-8*M12
Φ400-8*M12
Φ200-8*M12
Φ400-8*M12
Φ600-8*M12
Φ200-8*M12
Φ400-8*M12
Φ600-8*M12
Φ200-8*M12
Φ400-8*M12
Φ600-8*M12
Φ800-8*M12

功率放大器性能指标

功率放大器型号 CTS-50 CTS-70 CTS-80 CTS-100 CTS-120 CTS-160 CTS-200 CTS-350
额定输出功率(kVA) 50 70 80 100 120 160 200 350
系统保护功能 多种保护功能
信噪比(dB) 70 70 70 70 70 70 70 70
功放重量(kg) 650 1200 1200 1200 1200 1860 1860 2500
外形尺寸(mm)LxWxH 550×850×1990 1100×850×1990 1100×850×1990 1100×850×1990 1650×850×1990 1650×850×1990 1650×850×1990 2200×850×1990

冷却风机性能指标

冷却风机型号 CTS-50 CTS-70 CTS-80 CTS-100 CTS-120 CTS-160 CTS-200 CTS-350
风机功率(kW) 15 30 30 30 30 30
风机流量(m³/s) 1.3 2.1 2.1 2.1 2.1 2.1
外形尺寸(mm)LxWxH 1200×900×1990 990×1350×2250 990×1350×2250 990×1350×2250 990×1350×2250 990×1350×2250
风机转速(r/min) 2900 2950 2950 2950 2950 2950
风机重量(kg) 460 650 650 650 650 650
风压(Pa) 12000 15500 15500 15500 15500 15500

水冷单元性能指标

水冷单元型号 CTS-50 CTS-70 CTS-80 CTS-100 CTS-120 CTS-160 CTS-200 CTS-350
内循环水(蒸馏水)流量(L/min) 80 80 80 80 80 80 120
内循环水(蒸馏水)压力(MPa) 1 1 1 1 1 1 1
外形尺寸(mm)LxWxH 550×850×1990 550×850×1990 550×850×1990 550×850×1990 550×850×1990 550×850×1990 550×850×1990
外循环水(自来水)流量(L/min) 160 160 160 160 160 160 320
外循环水(自来水)压力(MPa) 0.25-0.4 0.25-0.4 0.25-0.4 0.25-0.4 0.25-0.4 0.25-0.4 0.25-0.4
蒸馏水要求 水硬度30ppm, PH7-8, 导电率1μS/cm
系统电源要求(kVA) 82 120 130 160 190 240 280 450

电源要求:380V 50Hz 三相;环境要求:温度5-40℃,湿度0-90%不结露;气源要求:0.6-0.8MPa;系统连接线缆标配10米,客户如有特殊需求可定制。

选配产品

1、冲击出力3倍正弦推力可选;2、特殊需求起振可从1Hz开始;3、可搭配水平滑台和扩展台面;4、可搭配远程控制和多综合集成控制;5、可搭配多种品牌控制仪及传感器;6、可搭配自动移动装置;7、可搭配辅助支撑装置;8、"#"、"**"为可选参数。

注:1、样册的指标最终解释权归韦博所有;2、样册指标发生优化不另行通知,以双方沟通为准!
