TRA-300 LED热结构分析测量系统

型号:TRA-300
分类 国货精品 > EVERFINE > 显示行业测量 > Mini/Micro LED检测 ; 国货精品 > EVERFINE > 照明光源测量 适用行业 光学镜片检测 、 通讯数码电子产品 、 灯具照明生产 摘要 热沉各层间精细热结构函数分析 LED热阻结构分析 结温及分层热阻结构分析 精密分析 综合测试 全面测试 瞬态测量 保证热阻结构函数分析
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

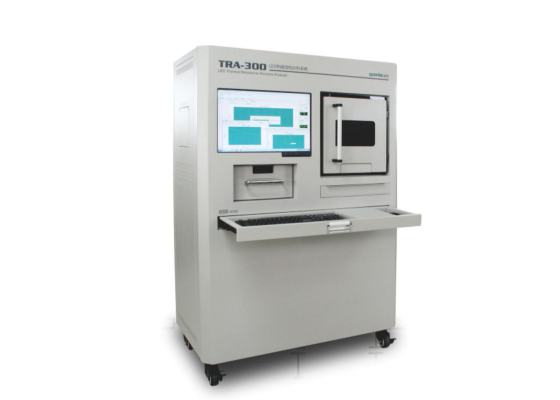

  TRA-300 LED热阻结构分析测量系统用于LED封装产品的热阻、结温及分层热阻结构的精密分析,可以获得LED精细的热阻结构,从而客观评价LED封装产品的散热质量和热管理水平,为LED的散热设计提供验证。


【产品特点】

综合测试性能优异

  TRA-300具备热、光、色、电的全面测试功能,可精确测得热阻、结温、光功率、电压、电流等参数,并绘制伏安特性曲线、结压-温度曲线,结温-时间曲线、积分结构曲线、微分结构曲线和相对光谱曲线等。

TRA-300 LED热结构分析测量系统

高精度瞬态测量

  TRA-300高达1μs的测量速度,可捕捉极其细微的温度变化信息,还原真实的结温变化,从而保证热阻结构函数的分析精度。

TRA-300 LED热结构分析测量系统

主要参考标准

  EIA/JESD 51 Methodology for the Thermal Measurement of Component Packages

  MIL-STD-750D Thermal Impedance (Response) Testing of Diodes

  SJ 20788-2000 半导体二极管热阻测试方法

  QB/T 4057-2010 普通照明用发光二极管性能要求


【典型应用】

  采用多项专利技术

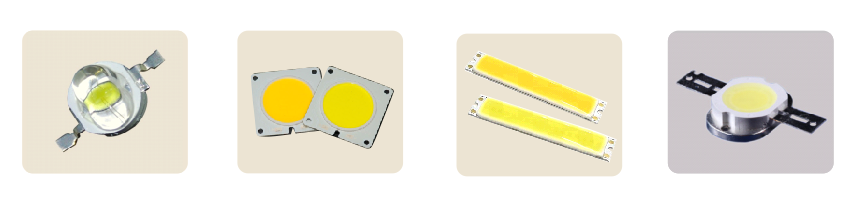

  封装LED从芯片—热沉各层间精细热结构函数分析

TRA-300 LED热结构分析测量系统


【技术参数】

型 号TRA-300
程控恒流源输出范围0.1mA~4000.0mA,最大允许输出电压300V,最大允许输出功率100VA
正向电流lF测量范围0.10 mA~50mA/500mA /4000mA自动量程转换
正向电流lF测量准确度0.1%F.S.+0.1%R.D.+1DG
正向电压VF测量范围0.0000 V~5/30/60/150/300V手动设置量程转换
正向电压VF测量准确度0.05%F.S.+0.05%R.D.+1DG
热特性测试电流IM0.10mA~19.90mA
热特性加热电流IH20mA~4000mA
采样速率最高1MHz
光谱波长范围380nm~780nm
光功率范围0.01mW-30.0W
结温测量范围-50℃~+200℃(与K系数大小有关)
热阻可测量范围0℃/W~250℃/W
温控装置5℃~100℃ 控温,稳定度0.3℃
被测LED规格最大外径50mm,并提供基板式LED夹具
