PF510 数字功率计

型号:PF510
分类 国货精品 > EVERFINE > 电子测量设备 > 数字功率计 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 谐波测量 频率测量 准确测试 准确分析 kHz频率信号分析 精确分析 位移因数测量 直接测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

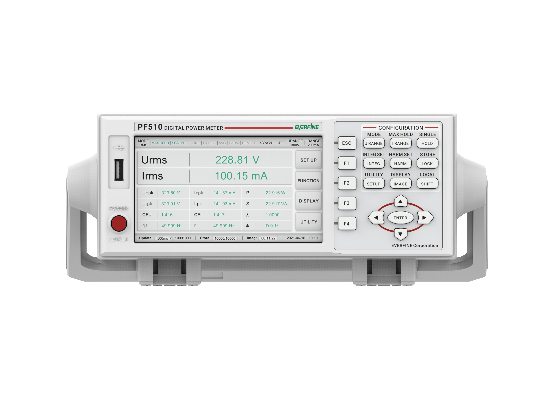

  PF510数字功率计是一款多功能、宽带宽、触屏型数字功率计。该产品基本精度0.1%,带宽达1MHz,采样率500kS/s。5″ LCD触控屏,操作便捷,可直接显示电压、电流波形。标配LAN、USB、RS-232通信接口,并支持U盘存储。广泛应用于照明、家电,光伏、电源、电机、变频器、UPS等测试领域。


【产品特点】

5″ LCD触控屏及多种显示模式

  搭配5″彩色LCD触控屏,操作便捷,实时显示清晰直观。同时提供数值显示、波形显示、柱状图显示等多种显示模式。数值显示模式下,最多同时显示19个数值;波形模式下,可显示电压、电流波形;谐波测量时,可选择数值或柱状图显示,清晰明了。

PF510 数字功率计

宽带宽

  具有1MHz带宽,频率测量范围高达200kHz,可准确测试开关电源、变频家电等输入波形中含有丰富高频谐波成分的这类产品。

PF510 数字功率计

500kHz高速采样

  为准确分析PWM波形等高频信号的功率,需要进行满足采样定理的测量以避免信号混叠失真。PF510具有500kHz的高速采样,可实现对200kHz频率信号的精确分析。

PF510 数字功率计

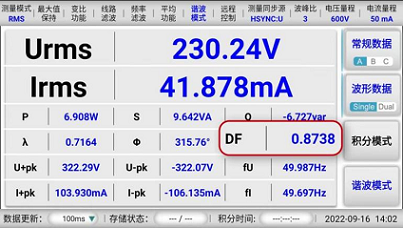

位移因数测量

  可直接测量位移因数,位移因数也称基波功率因数,等于基波有功功率除以基波电压和电流的有效值的乘积。

PF510 数字功率计

自动量程及量程跳转功能

  通常在积分模式下,需要固定测量量程,但当输入电压或电流超过所选量程的最大值时,测量将出错,需要提高量程重新测试。PF510可以在积分模式下自动快速切换量程,并可以选择指定量程跳转,保证了测量的准确性和连续性。

PF510 数字功率计

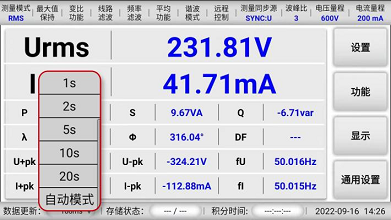

自动数据更新率

  当测量频率变化较大的产品时,若选择固定数据更新率可能因与信号的不匹配导致测量误差。选择“AUTO”模式,自动调节数据更新率以捕捉频率波动的输入信号,例如电机的输入信号。最低可覆盖至0.1Hz。自动检测输入信号的周期并执行准确测量

PF510 数字功率计

机型小巧

  体积小巧,2U高度,可轻松将两台PF510并排安装于标准机柜中,方便系统集成使用

PF510 数字功率计


【典型应用】

  1MHz宽带宽 触屏操作

PF510 数字功率计


【技术参数】

项 目PF510
显示窗口5″LCD触控屏
显示模式数值显示(A、B、C)、波形图显示、柱状图显示
电压(V)测量范围直接输入:
CF=3:
15V/30V/60V/150V/300V/600V
CF=6:
7.5V/15V/30V/75V/150V/300V
电流(A)测量范围直接输入:
CF=3:
5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A
CF=6:
2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A
外部输入:
CF=3:
50mV/100mV/200mV/500mV/1V/2V/5V/10V
CF=6:
25mV/50mV/100mV/250mV/0.5V/1V/2.5V/5V
频率范围DC,AC:0.5Hz ~200kHz,带宽1MHz(-3dB)
滤波器线路滤波:可选择OFF、500Hz或5kHz
频率滤波:可选择OFF、500Hz或5kHz
数据更新率0.1s、0.25s、0.5s、1s、2s、5s、10s、20s、自动Auto
同步源可选择信号的电压、电流或数据更新周期的整个区间作为测量时的同步源
基本精度0.1%rdg + 0.05%rng
A/D 转换器电压、电流输入同时转换
分辨率:16bit
采样速率:500 kHz
通讯接口标配:USB,LAN,RS-232;选配:RS-485,CAN
