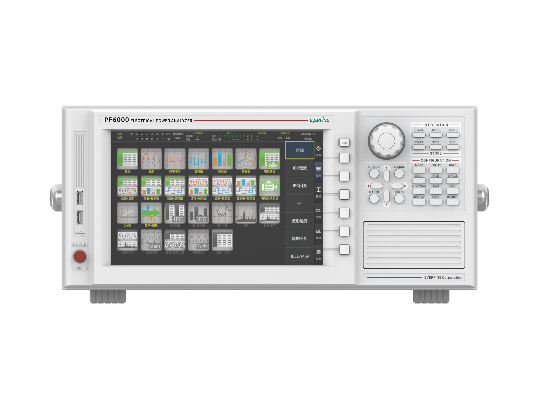

PF6000 电功率分析仪

型号:PF6000
分类 国货精品 > EVERFINE > 电子测量设备 > 功率分析仪 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 高等工业级电功率分析 PF6000电功率分析 多功能分析 功率测量 开发测试 提高产品研发和生产测试 高速测量 电流测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

【产品概述】

  PF6000电功率分析仪是一款高精度、高采样率、宽带宽、多功能的功率分析仪,功率测量精度达到0.03%。可为电动汽车、轨道交通、光伏、风电、电机、变频器、燃料电池和开关电源等多种产品的开发和测试提供帮助,提高产品研发和生产测试效率。


【产品特点】

人性化设计、优质操作体验

  10.1英寸彩色LCD全触屏界面,1280*800高像素,支持外接鼠标和键盘,操作方便、易于观察。

多样化数据显示方式

  多种数据显示方式包括数值、波形、效率图、趋势图、棒图和矢量图显示等,组合显示使得测量结果更加直观明了;数值显示可自定义,满足个性化需求。

PF6000 电功率分析仪

宽带宽,高稳定性

  带宽高达5MHz,满足高速开关信号的测量。高速测量模块采用高频高稳定度的传感器,有效保证电流高频性能。同时应用电压电流自动频响补偿技术,增强并保证高频信号测量时电压、电流的高精度测量。

FPGA处理器

  功率测量与电机测量单元均配备高速高性能的FPGA处理器,执行多路同步时钟控制,极大提高了信号采样与数据处理,保证所有采样数据无遗漏实时运算,还原信号真实性。

PF6000 电功率分析仪

采样频率智能切换

  实时监测并分析被测信号源的信号频率,智能切换合适的采样频率进行信号采样。

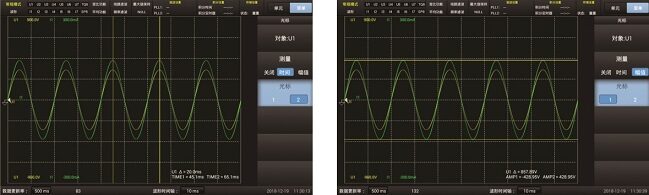

光标测量

  支持通过移动光标,测量波形上光标点的值。

PF6000 电功率分析仪

数据存储/调出/回放

  支持测量数据和测量配置存储和触发存储,可通过PC软件读取调用;支持历史数据及波形在本机或PC软件上进行回放,回放速度可调。特有的高速采样模式,最高可实现1ms数据存储间隔。

多通讯接口及智能PC软件

  标配USB、LAN接口,另可选配CAN、RS-232、GP-IB,以供客户根据实际情况选择。专用应用软件,快速配置测量参数,获取测量数据和波形。


【典型应用】

  高等工业级电功率分析仪,0.03%测量精度

PF6000 电功率分析仪


【技术参数】

型 号PF6000
输入单元Element1 ~Element8,可装配功率、电流传感器与电机测量单元
基本精度0.03%rdg+0.05%rng
电压测量量程CF=3:1.5/3/6/10/15/30/60/100/150/300/600/1000/1500 V
电流输入单元5A/50A/传感器输入单元可选
电流测量量程5A输入单元为例:10m/20m/50m/100m/200m/500m/1/2/5 A
外部电流传感器输入50m/100m/200m/500m/1/2/5/10 V
频率测试范围DC,0.1HZ~1MHz,带宽:5MHz(-3dB,典型值)
电压瞬时最大允许输入值(≤1s)4.5kVpk和3kVrms中取较小值
电流瞬时最大允许输入值(≤1s)5A输入单元为例:15Apk和10Arms中取较小值
电压连续最大允许输入值电压:3kVpk和2kVrms中取较小值
电流连续最大允许输入值5A输入单元为例:10Apk和7Arms中取较小值
量程切换固定/自动量程可选;各输入单元可独立设置量程
采样率2Ms/s
线路滤波器OFF,500Hz、5.5kHz、50kHz、0.1kHz~100kHz步进为0.1KHZ
频率滤波器OFF、ON
谐波次数500
A/D转换器分辨率:18bit;电压、电流输入同时转换
数据更新率10ms~20s 可选,或高速模式下最高1ms,并支持自定义
