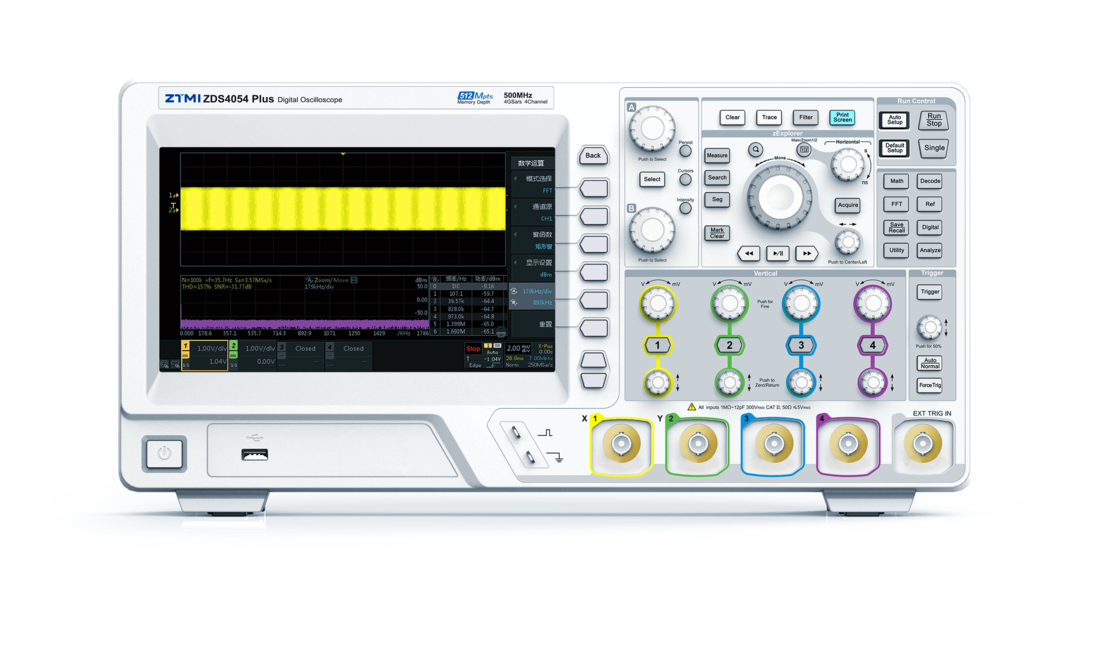

ZDS4000数据挖掘型示波器

型号:ZDS4000
分类 嘉品推荐 > ZLG > 示波器系列 适用行业 通讯数码电子产品 、 PCB 电子线路板 、 电子元器件制造 摘要 一种全新分析 每一帧波形每一周期测量 这与传统意义示波器测量 手段测试 所有测量 时序分析 自动分析 环路测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品特性

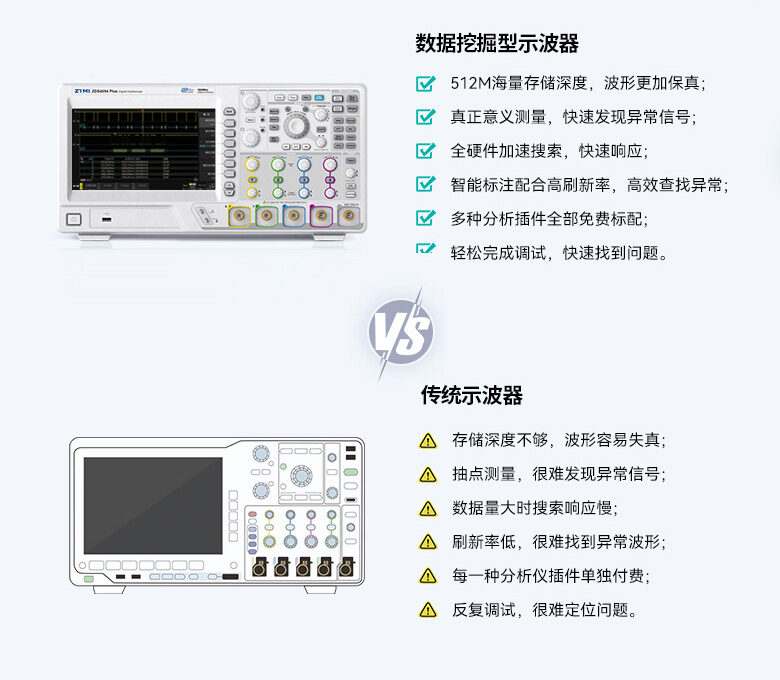

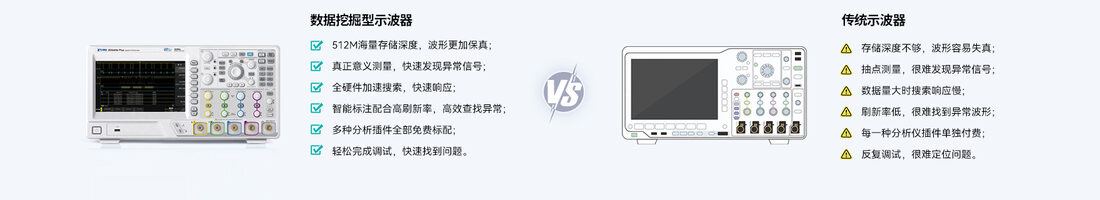

什么是数据挖掘型示波器?
捕获512M海量的波形大数据,配合深层次数据挖掘能力,基于全触屏和流畅的操作体验,以一种全新的分析方式定位问题,这就是数据挖掘型示波器!

数据挖掘第一步:512M大数据存储

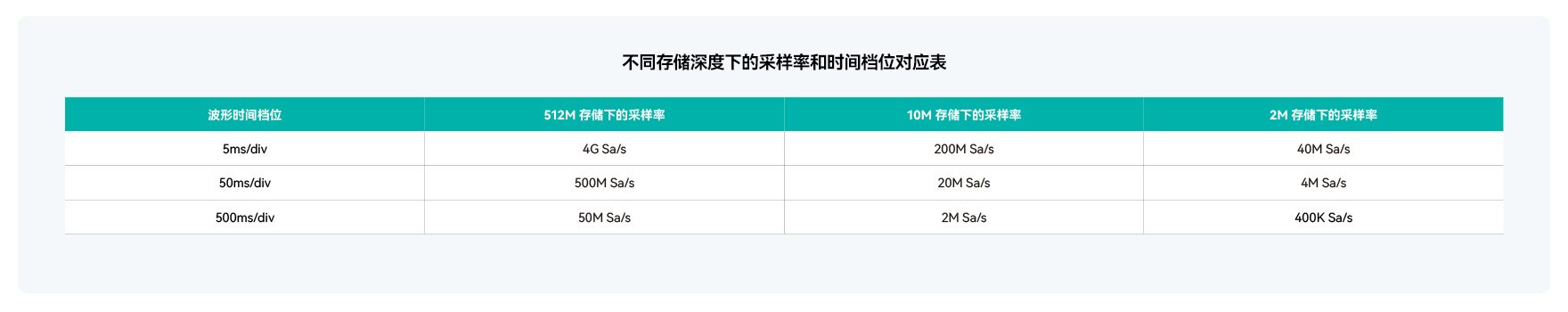

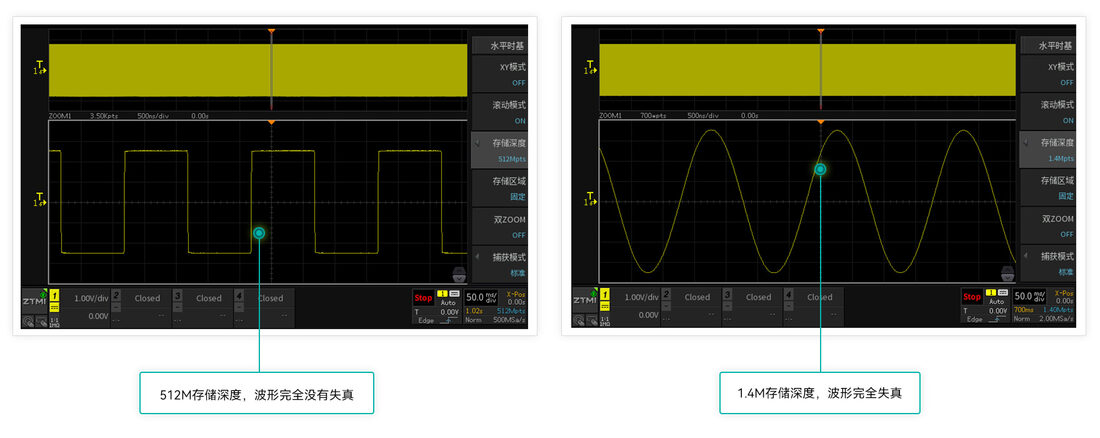

存储深度等于采样率乘以采样时间,512M大存储深度,长时间捕获波形,依然不会出现波形失真。

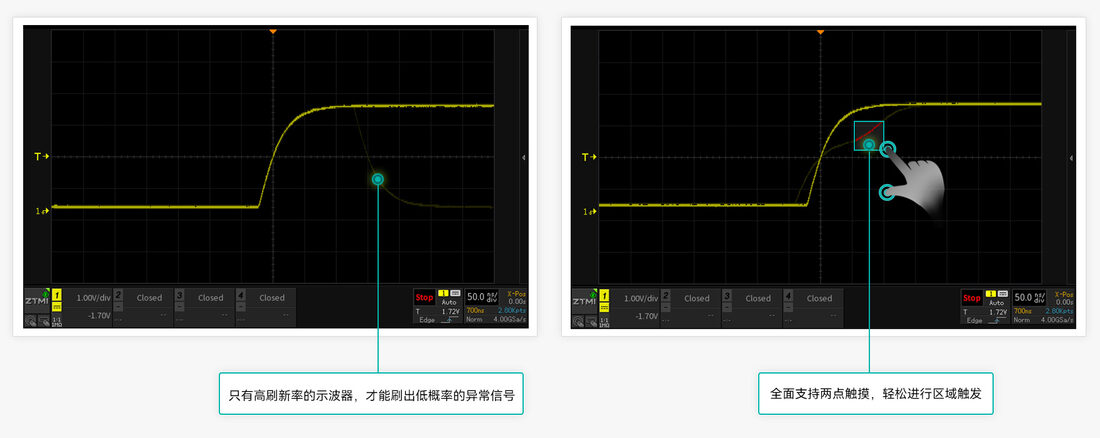

数据挖掘第二步:1M刷新率异常捕获

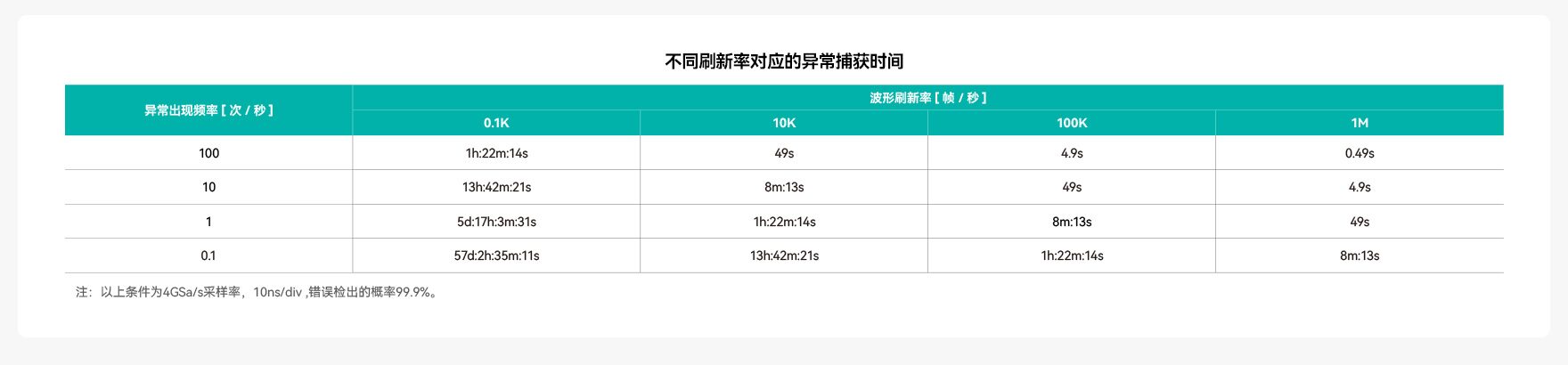

波形刷新率越高,死区时间就越短。ZDS4000系列示波器,标配1M次波形刷新率,配合模板触发,让您最大概率的发现并捕获异常信号。

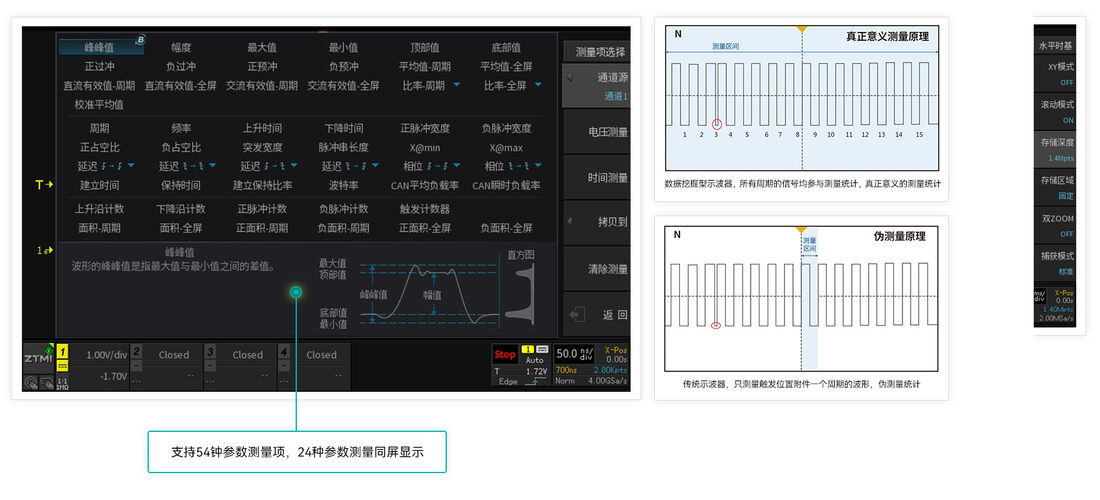

数据挖掘第三步:参数测量
不同于传统示波器只测一个周期,或通过抽样减少数据量再测量的模式,ZDS4000系列示波器通过FPGA全硬件并行处理,基于原始采样率和512Mpts全存储深度,对每一帧波形每一周期进行测量统计,仅需约1秒即可实现对512Mpts数据的“真正意义”参数测量,测试项目可达50余种,并且支持24种参数同时显示。这与传统意义示波器的测量有着本质的区别,也是示波器测试手段与测试方法的突破。

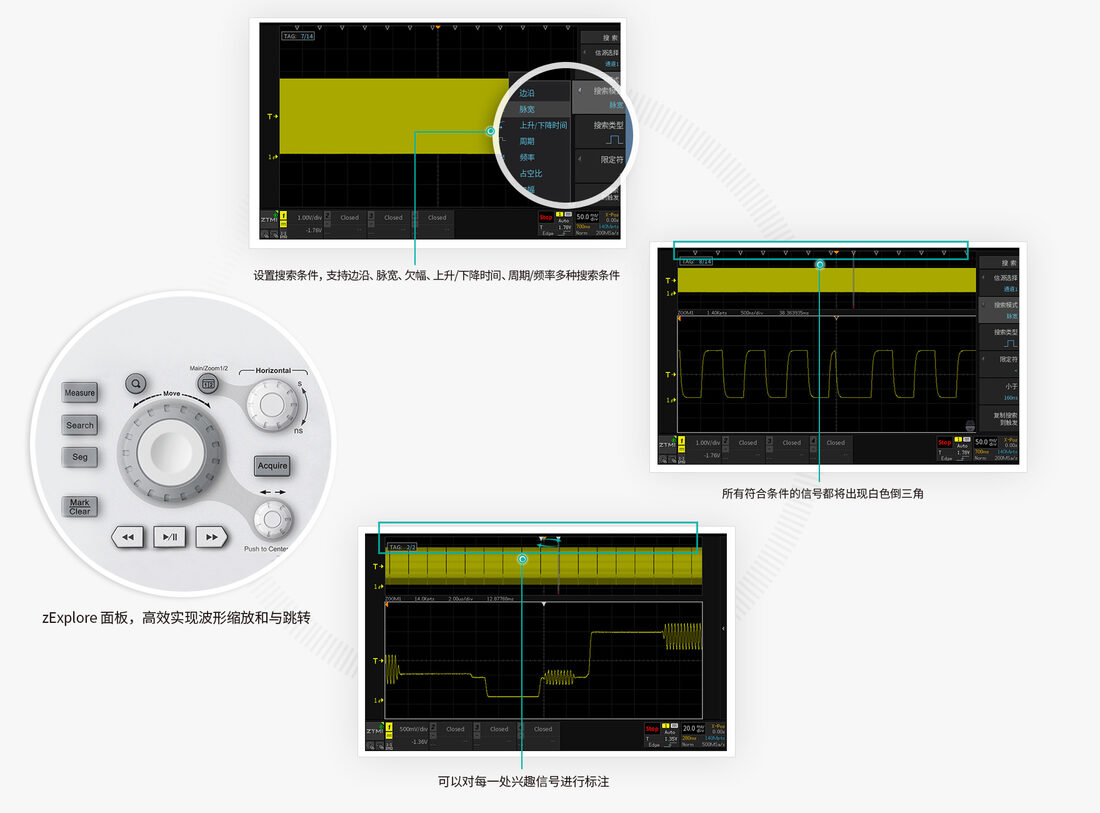

数据挖掘第四步:波形搜索与智能标注
ZDS4000系列示波器不只提供了512M的波形大数据,还配有强大的波形搜索功能和智能标注功能。您可以先通过边沿、脉宽、欠幅、上升/下降时间、周期/频率等多种搜索条件来定位512Mpts波形数据中的异常点,再对找出的异常信号使用标注功能,对异常信号进行标注。这里,所有的测量都是经过FPGA全硬件加速,整个过程1S左右即可完成。再对找出的异常信号使用标注功能,对异常信号进行标注。

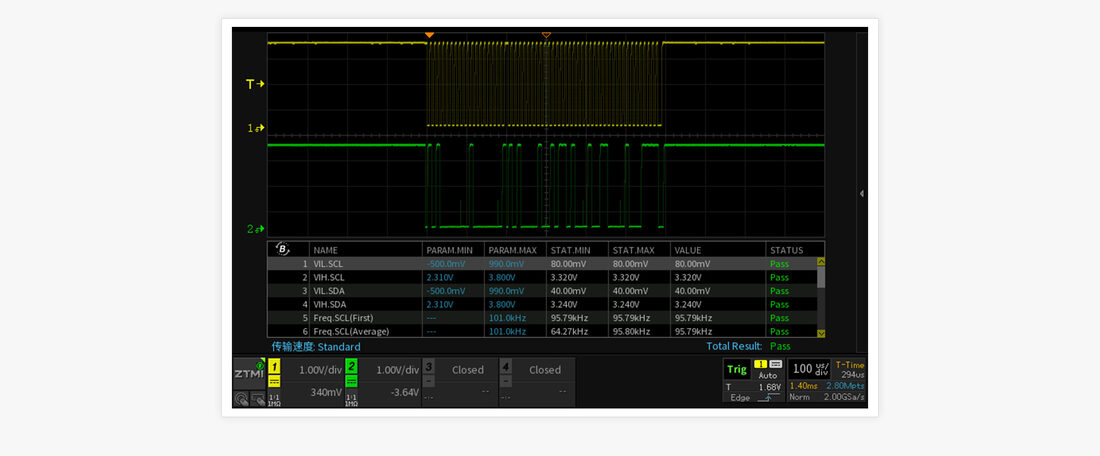

时序分析
ZDS4000系列示波器免费标配时序分析功能,支持自定义参数配置对I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch进行分析处理。自动分析多个波形中最差情况是否满足标准,可直接筛选某个特定节点并直接生成附带截图的报告。

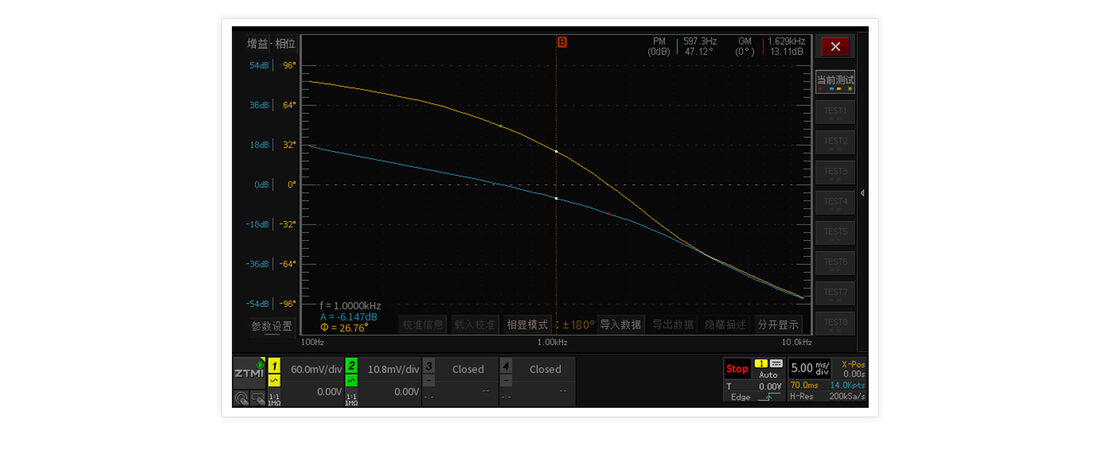

环路测试
致远电子ZDS4000系列示波器支持环路测试分析软件。相对于几十万的专业环路分析仪器,内嵌的环路测试分析软件不仅有完善的环路测试方法和精准的测量精度,并且对测试操作和用户体验进行了创新性地设计。

电源分析

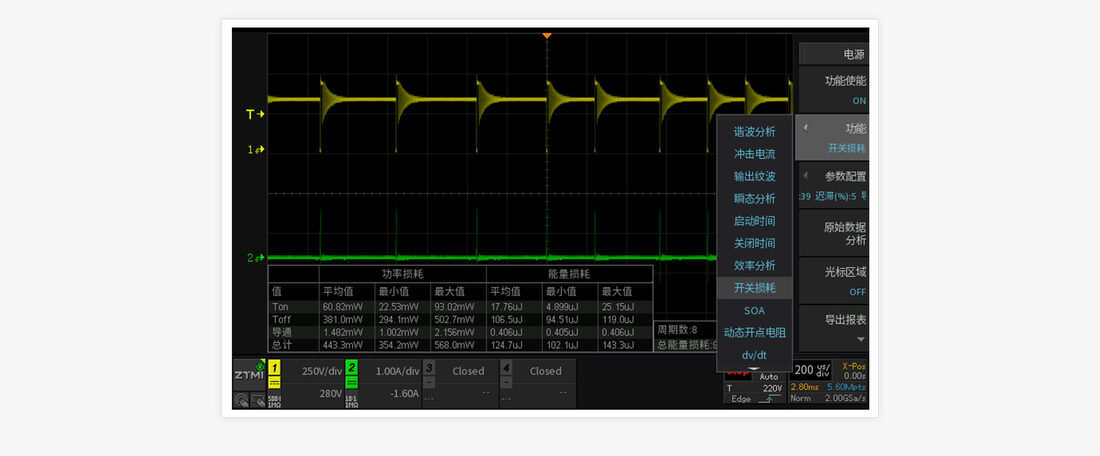

开关电源的质量直接影响到产品的技术性能以及其安全性和可靠性。电源测试项目多,计算量大,统计繁琐等问题一直困扰着工程师们,为了解决这些问题,致远电子在示波器中增加开关损耗、SOA、电感测试等电源分析功能。如在电感测试功能中可直接对电感、有功功率等项目进行计算,方便工程师快速、准确地测试电源产品。

技术规格

参数项目ZDS4000系列
型号ZDS4000系列
输入通道4
模拟带宽200MHz、350MHz、500MHz
最高实时采样率4GSa/s
ADC位数8bit
存储深度512Mpts
最高波形刷新率1Mwfms/s
时基范围500ps/div-1ks/div
垂直灵敏度范围(1:1)2mV/div-10V/div
输入阻抗1MΩ/50Ω

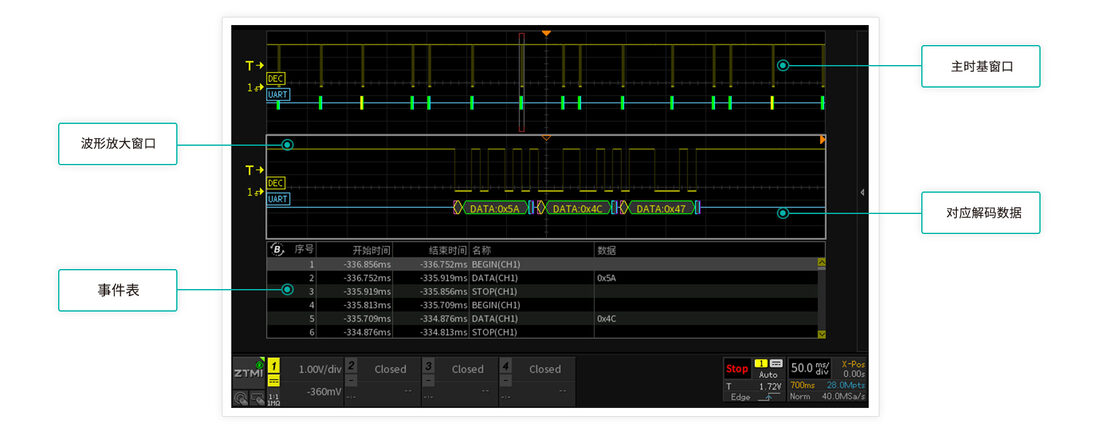

协议解码标配40余种

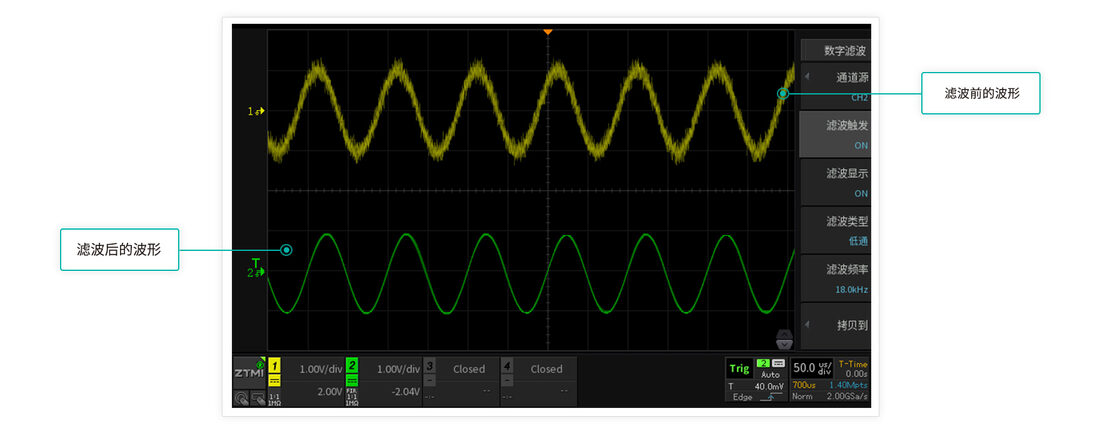

硬件FIR滤波器支持
触发功能47种
自动测量54种
AFG信号发生器无

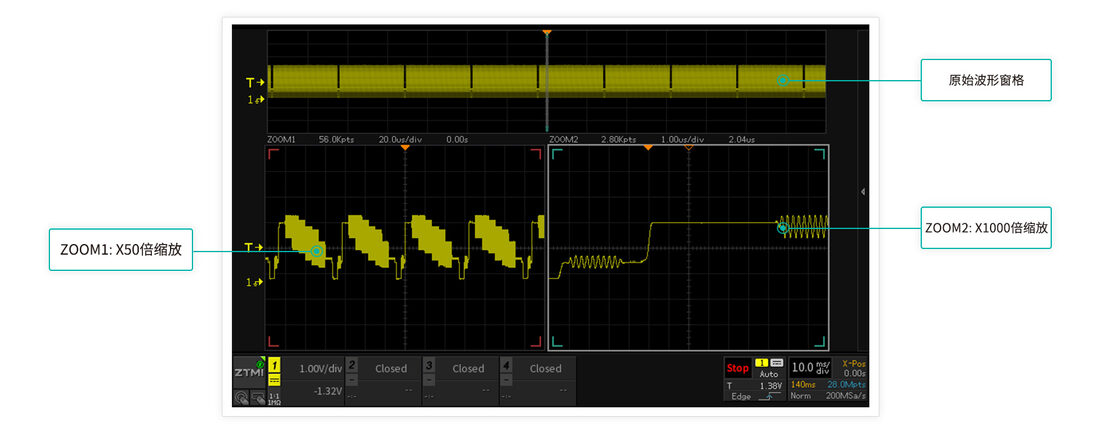

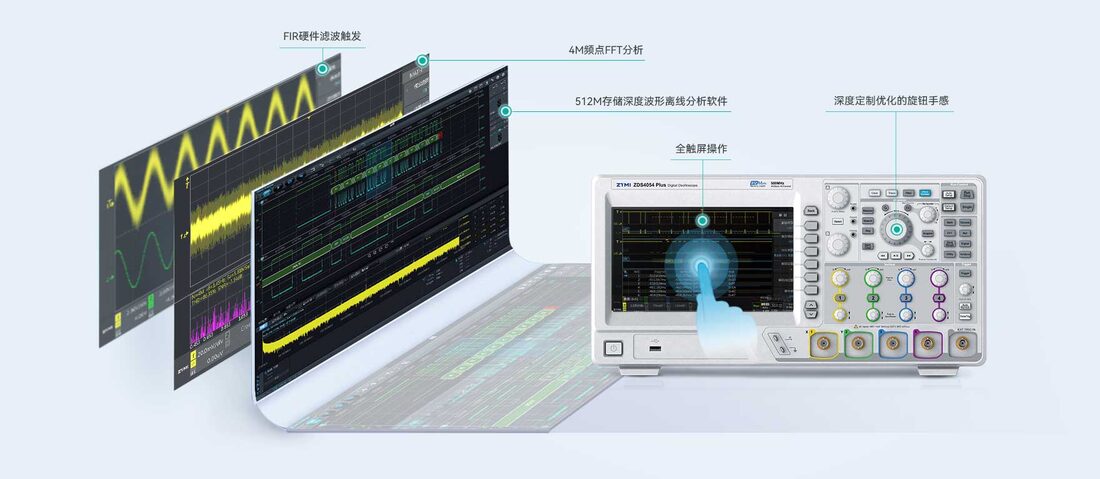

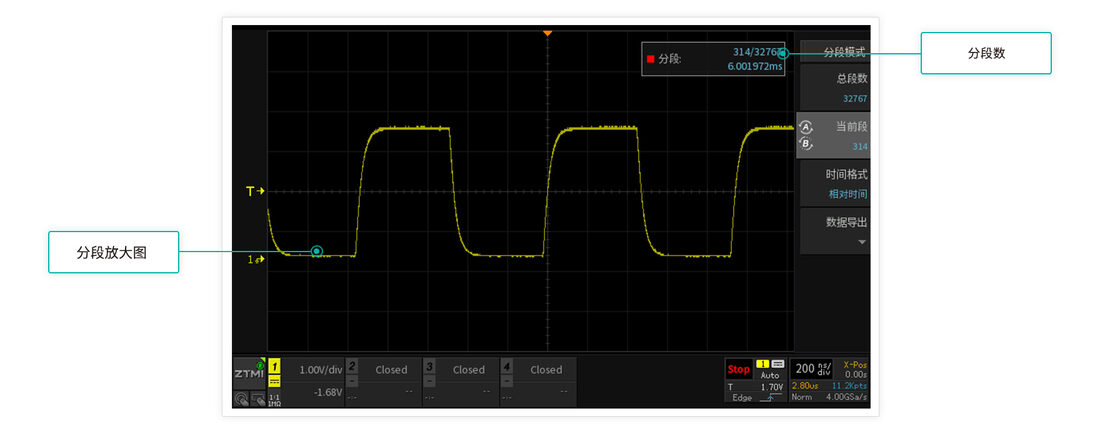

高级功能双Zoom模式、分段存储、波形播放、智能标记、电源分析软件、时序分析、环路分析、模板测试、上位机控制分析软件

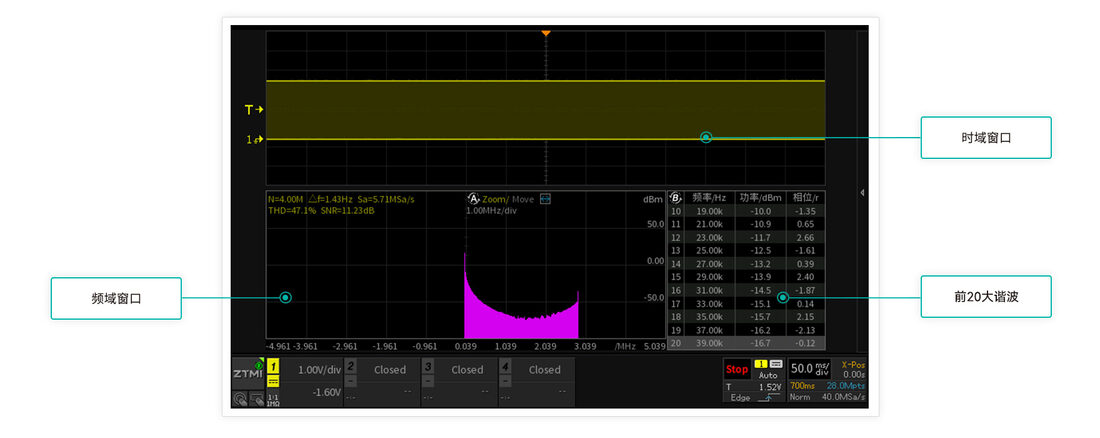

FFT4Mpts
显示屏9英寸触摸屏
行业分析功能电源分析功能、环路分析功能、时序分析功能、协议解码功能
波形显示256级灰度等级显示和色温显示,支持可变余辉
接口USB host、USB device、LAN、VGA、Trig Out、Trig In
波形搜索搜索条件:上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅
