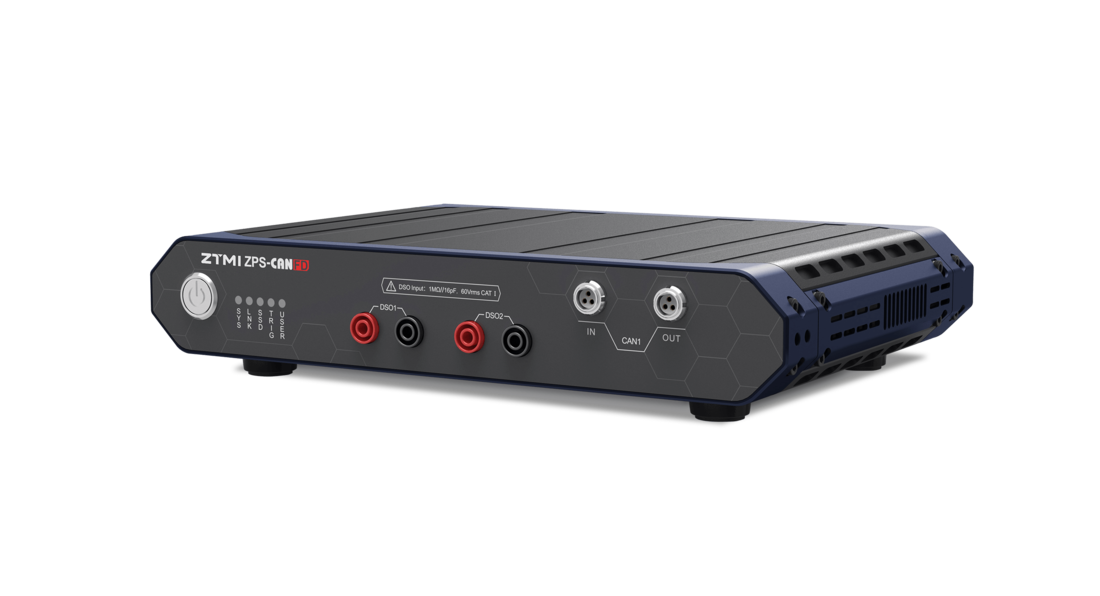

ZPS-CANFD总线分析仪

分类 嘉品推荐 > ZLG > CAN总线分析仪 摘要 LIN总线测量 高效完成总线多层次分析 采集到波形数据分析 采集到分析 报文数据和波形同步分析 信号质量分析 CANFD总线分析 控制器层面测试
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品图示

产品特性

十年一剑,以科技保障总线安全!

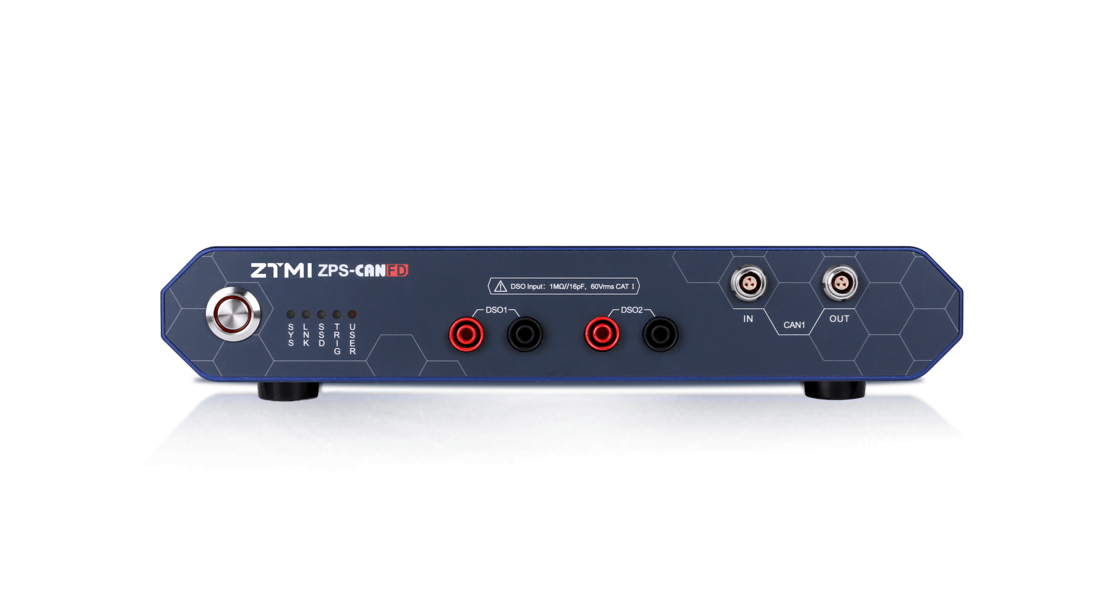

ZPS-CANFD完美匹合汽车电子平台开发,专注于智能网联汽车CANFD、CAN、LIN总线的测量及测试,可高效完成总线多层次的对比分析,从物理层模拟信号、数字逻辑信号、数据链路层、协议层、应用层剖析对比展示。

CANFD总线故障排查利器

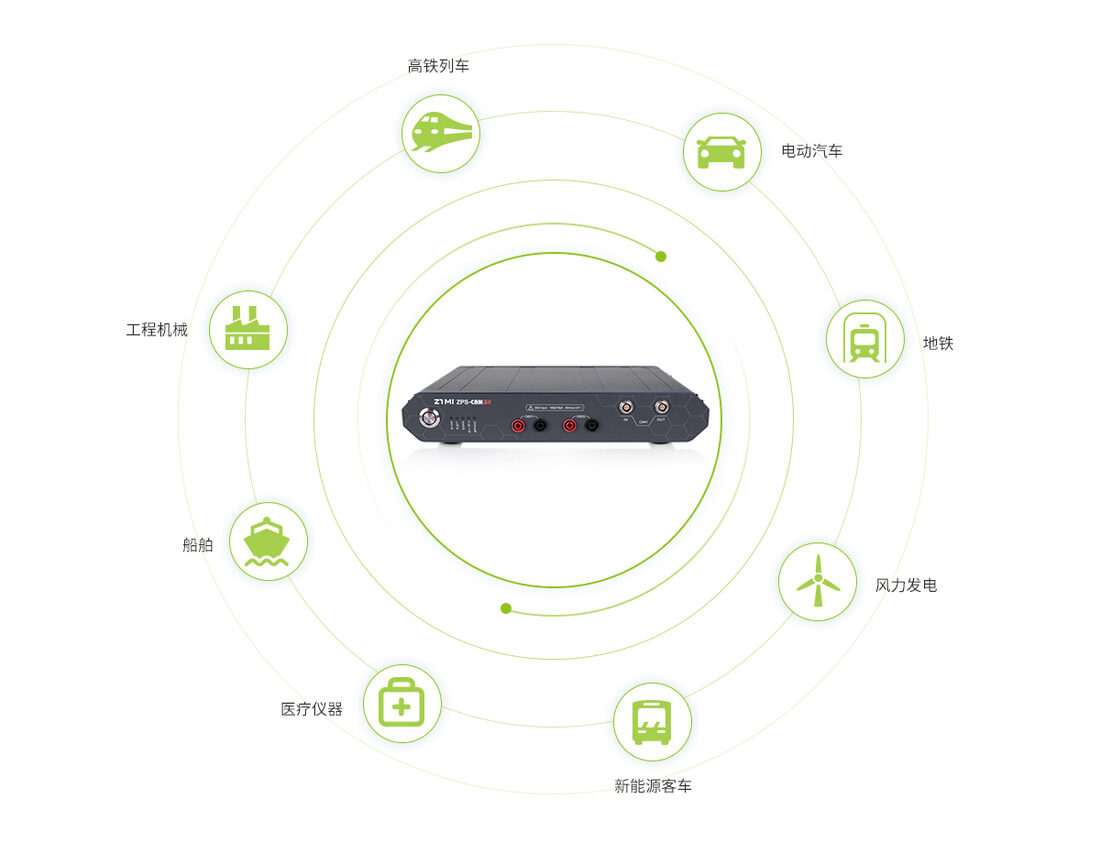

ZPS-CANFD是ZLG致远电子开发的第二代CAN总线开发辅助工具,是适用于CANFD、CAN、LIN总线的测量及测试仪器,可为新能源汽车、轨道交通、医疗电子、汽车电子、楼宇安防、电梯控制等场合排除各种CAN/CANFD故障。

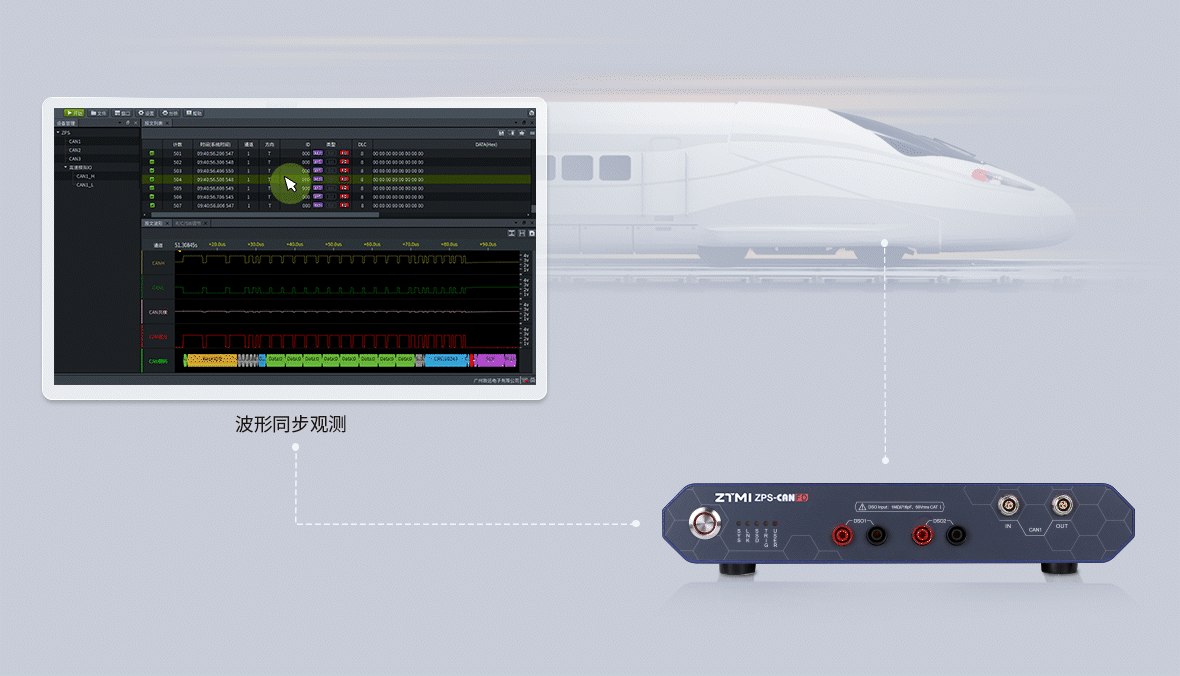

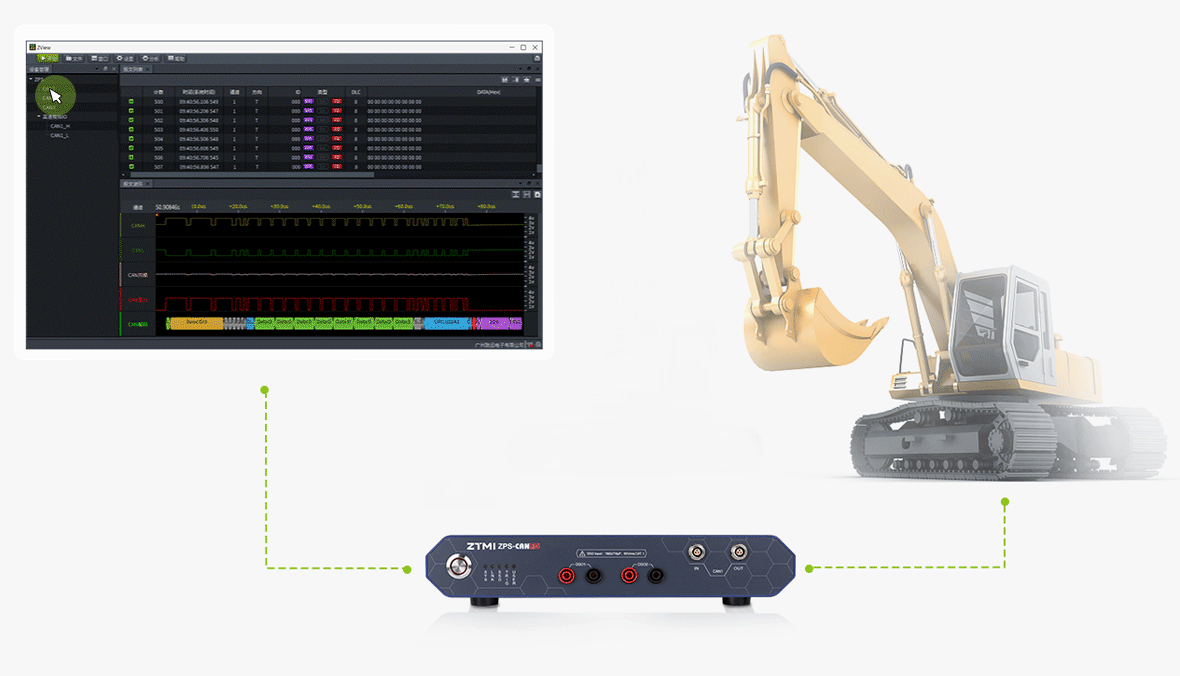

支持超大容量报文波形同步观测
高速模拟通道,即示波器通道,可作为示波器进行信号采集,从而对采集到波形数据进行分析。高速模拟通道有两个,分别是DSO1、DSO2,可将采集到的报文数据和波形同步分析。

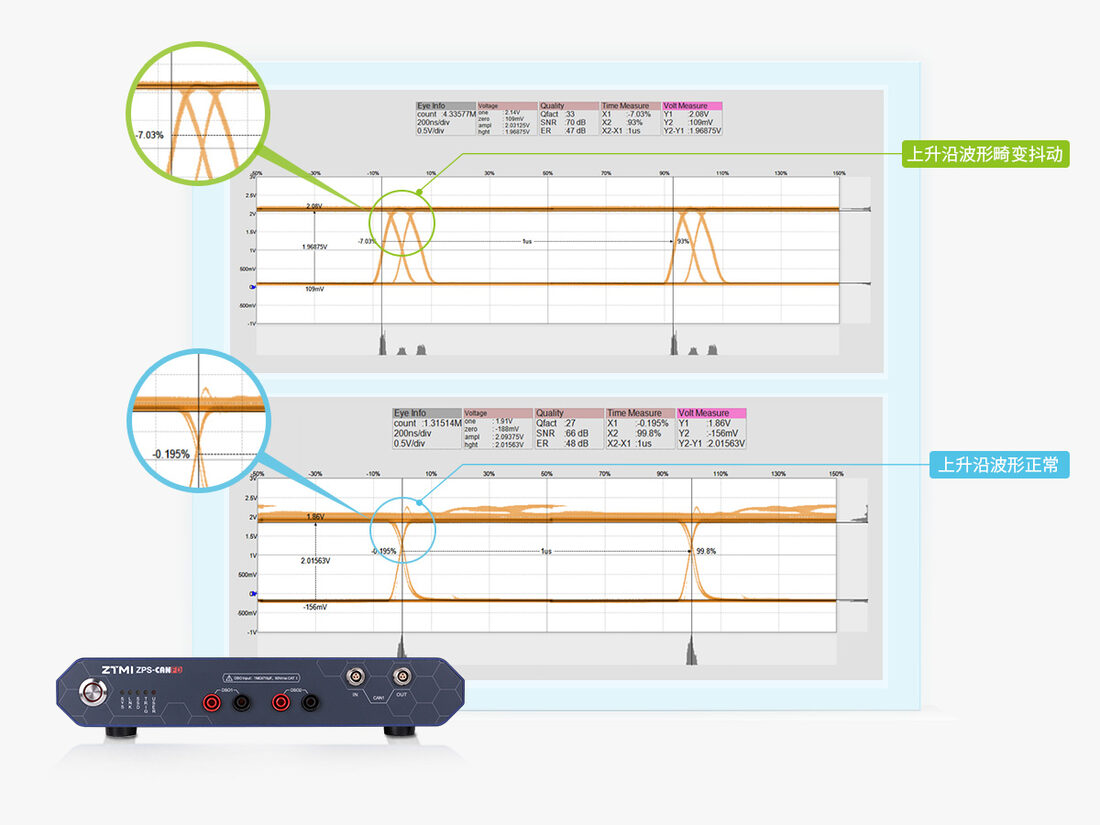

强大的软件眼图,清晰查找信号畸变
基于总线信号特征深度定制的软件眼图,可直接观测信号畸变程度,评估CANFD总线幅值情况,进一步判断总线传输是否符合标准和存在风险。

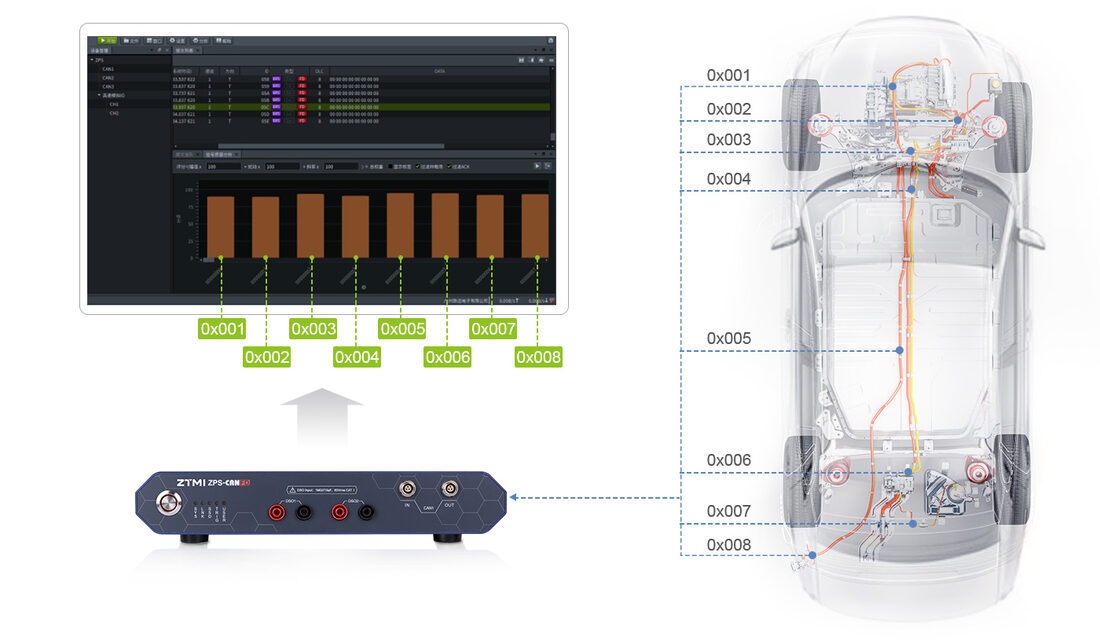

支持信号质量分析,多维度评估节点信号特征
ZPS-CANFD总线分析仪从幅值、扰动和斜率等多种维度参数进行CANFD总线信号质量分析评估,可直观查看总线信号质量情况,规避信号传输失败风险。

总线故障模拟,快速定位故障
ZPS-CANFD分析仪支持一键设置设备属性,可实现波特率、采样点、终端电阻的实时调节,ZPS-CANFD提供总线电阻/电容负载/断短路/线缆错误连接的调整,模拟应用环境总线受负载变化及连接异常影响下的通信情况。

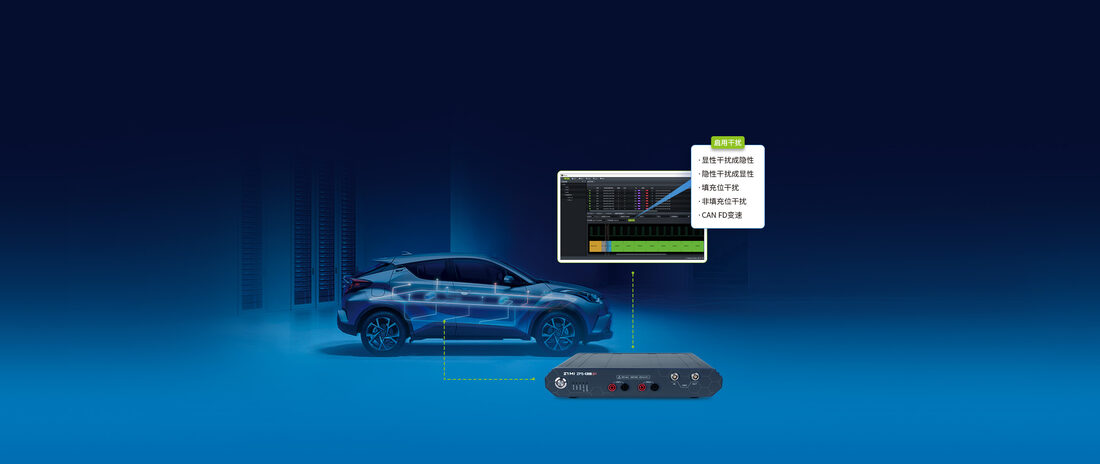

帧数据按位干扰,可有效验证CANFD节点鲁棒性
ZPS-CANFD分析仪支持CANFD帧数据按位干扰能力,能最大限度模拟总线扰动情况,提供控制器层面上的一致性测试能力。

支持随机发送,极大缩短测试周期
支持立即、周期和条件发送功能,可便捷地构建总线通信测试任务

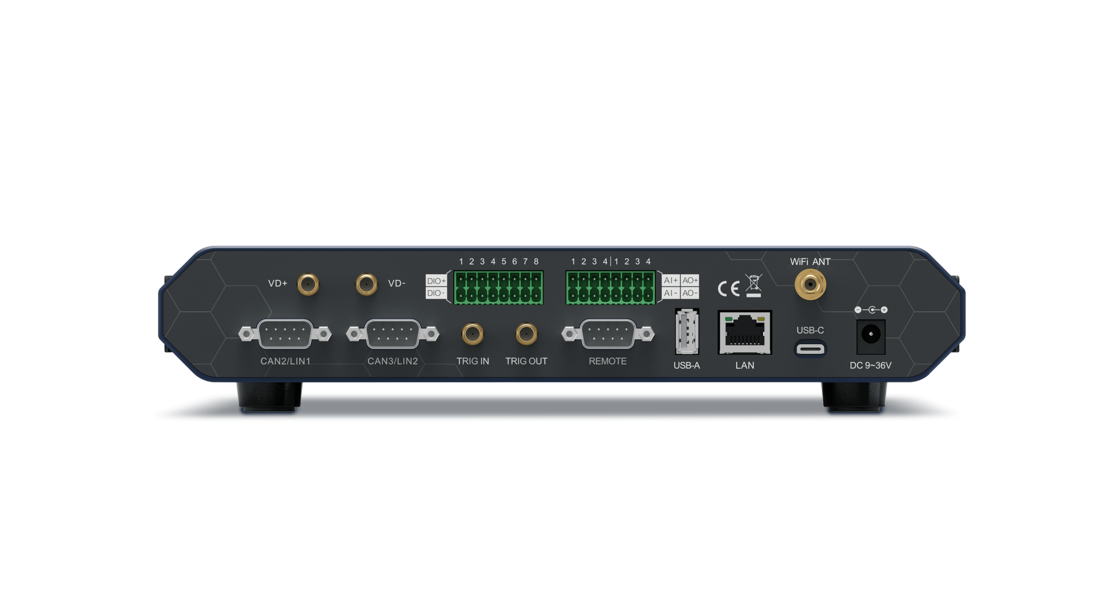

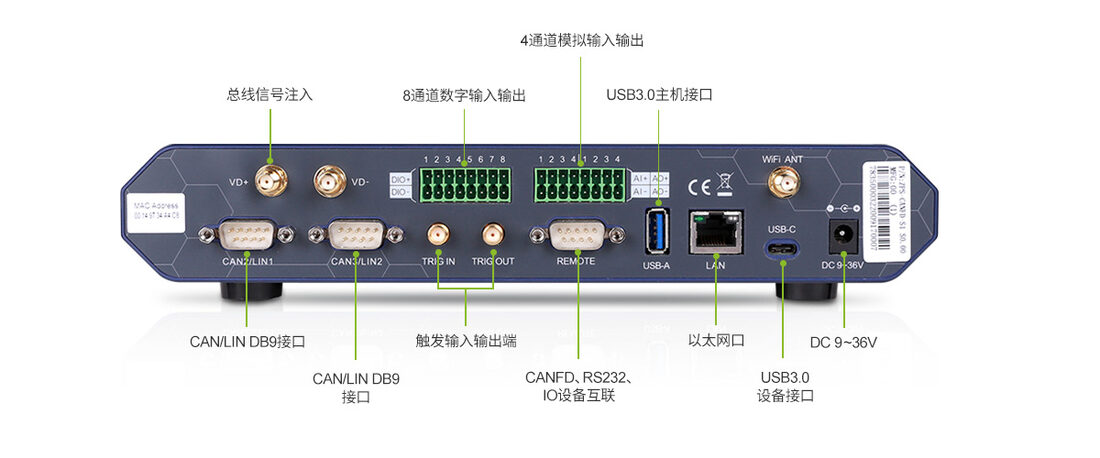

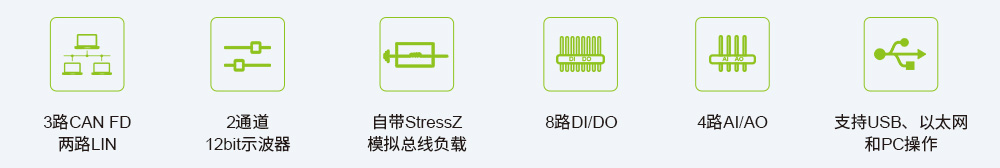

外设丰富,覆盖全面
通用数字及模拟IO等其他外设,在系统同步/触发采集下的数据能用于对目标系统的时序分析和运行状态监控,这些外设端口也可以作为二次开发用于设备的功能模拟和测试辅助。

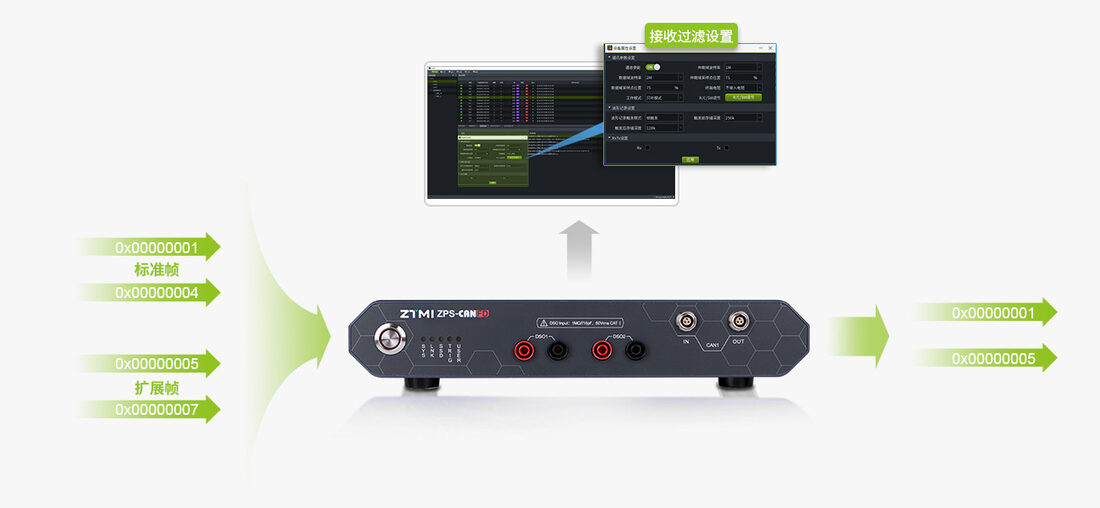

多层次接收过滤,有效减轻总线负载
新一代CANFD总线分析测试平台可进行多层次的接收过滤设置,清晰条理地自定义展示通信数据,让调试和分析更加轻松高效。

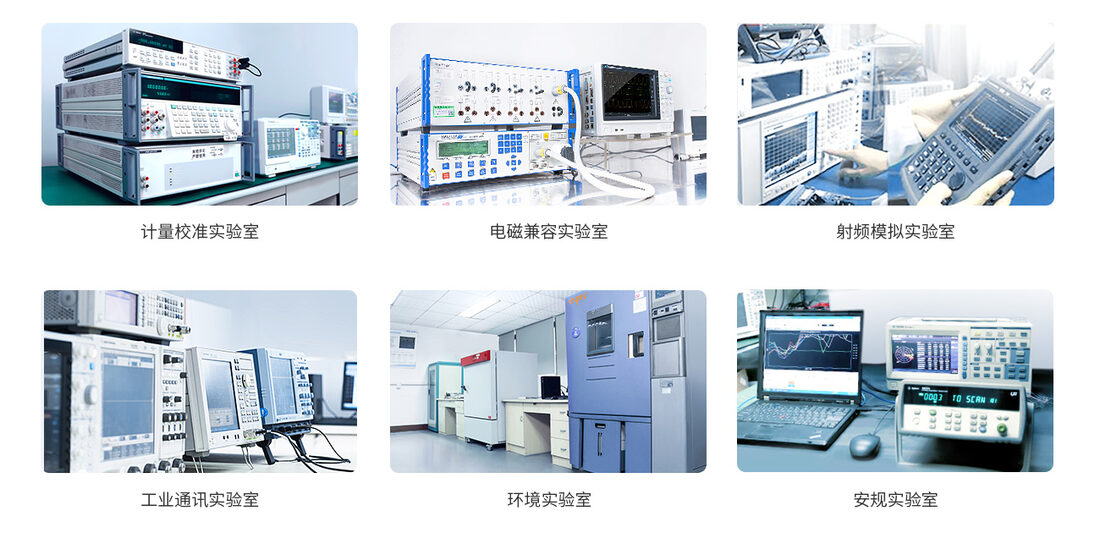

严格测试,稳定可靠
ZPS-CANFD通过六大科研实验室严格的实践验证,保证在多种恶劣环境下仍然稳定可靠。

技术规格

参数项目ZPS-CANFDUSBCANFD-200U
型号ZPS-CANFDUSBCANFD-200U
CAN测试接口3CH CAN2.0A/B CANFD2CH CAN2.0A/B CANFD
LIN测试接口2CH LIN2.X2CH LIN
CAN总线模拟电平采集CAN_H、CAN_L、CAN_DIFF/
虚拟数字示波器硬件差分2CH,250M、12位/
物理层故障模拟短路、断路、RC调节、交换、内部电源注入以及外部信号注入/
CAN总线数字干扰显、隐性位干扰/
通用数字输入输出8CH,方向复用,支持频率、PWM/
通用模拟输入输出4CH隔离输入,4CH共地输出/
通信接口USB3.0、LANUSB2.0
供电9~36VDC9~48VDC
CAN报文收发支持支持
CANFD报文收发支持支持
LIN报文监听支持支持
CAN波形采集及解码支持/
CANFD波形采集及解码支持/
CANFD/CAN物理层收发器逻辑信号实时采集及解码支持/
波特率自动侦测支持/
报文周期统计支持支持
总线负载率支持支持
报文重播支持支持
信号质量分析支持/
眼图分析支持/
总线电平测量支持/
总线边沿测量支持/
总线位时间测量支持/
采样点测量支持/
收发器时序特性测量支持/
系统传播延迟评估支持/
FFT分析支持/
二次开发接口支持支持
DBC加载及信号展示支持支持
