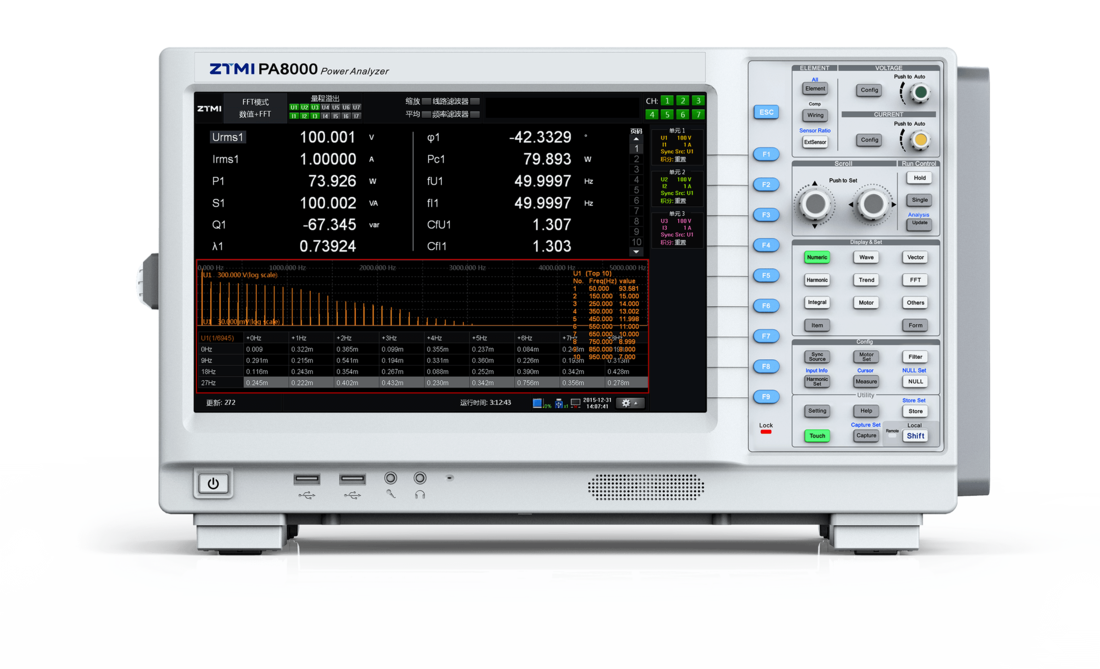

PA8000认证级功率分析仪

型号:PA8000
分类 嘉品推荐 > ZLG > 功率分析仪系列 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 认证级功率测量 变频器与电源产品能效测量 功率分析 高速开关设备测量 低功率因数下测量 相位测量 动态范围更广测量 谐波测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品特性

0.01%认证级功率测量精度
PA8000是一款认证级功率分析仪,功率精度高达0.01%、带宽高达5MHz,是逆变器、变频器与电源产品能效测量的基准,也是标准实验室认证检测的依据。

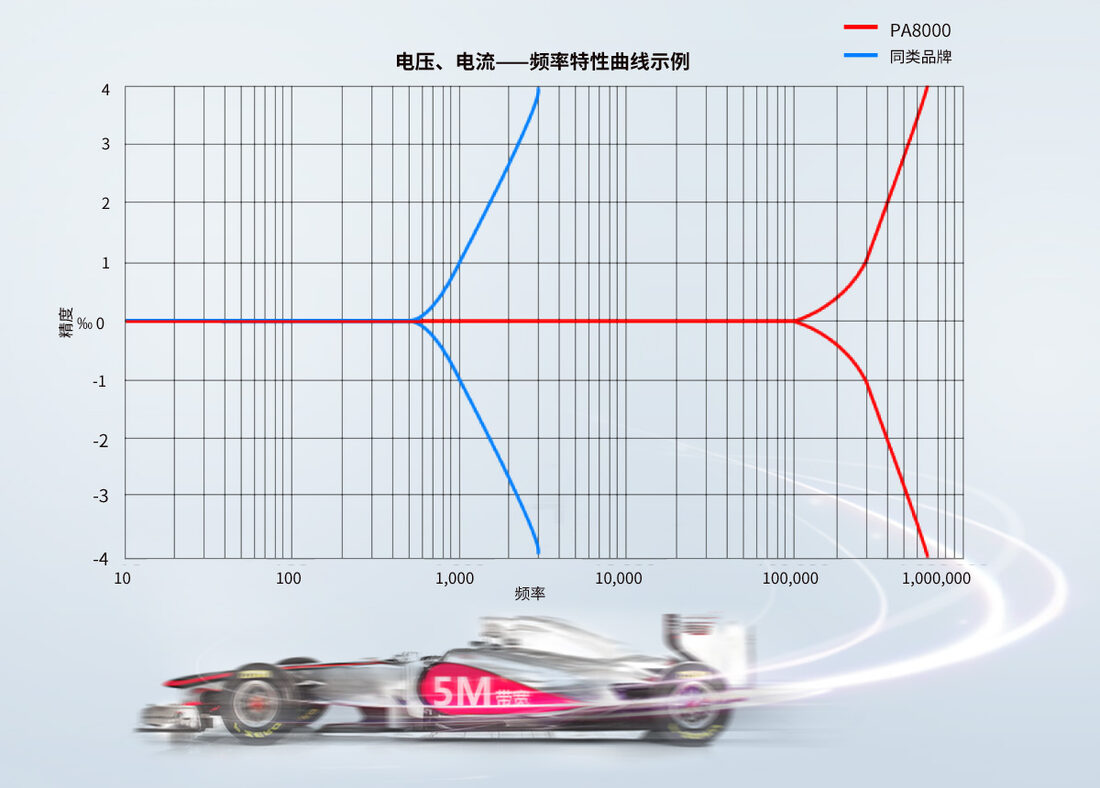

5MHz带宽,平稳的频率特性与稳定性
PA8000是行业内为数不多的一款具有0.01%精度,电流与电压频率带宽高达5MHz的功率分析仪,完全满足未来以SiC为代表的高速开关设备的功率测量。

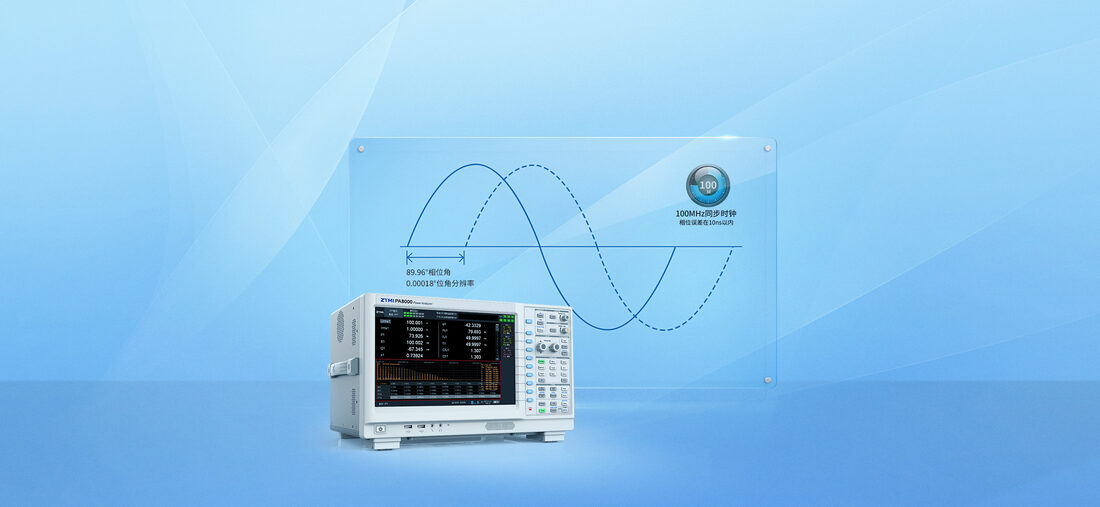

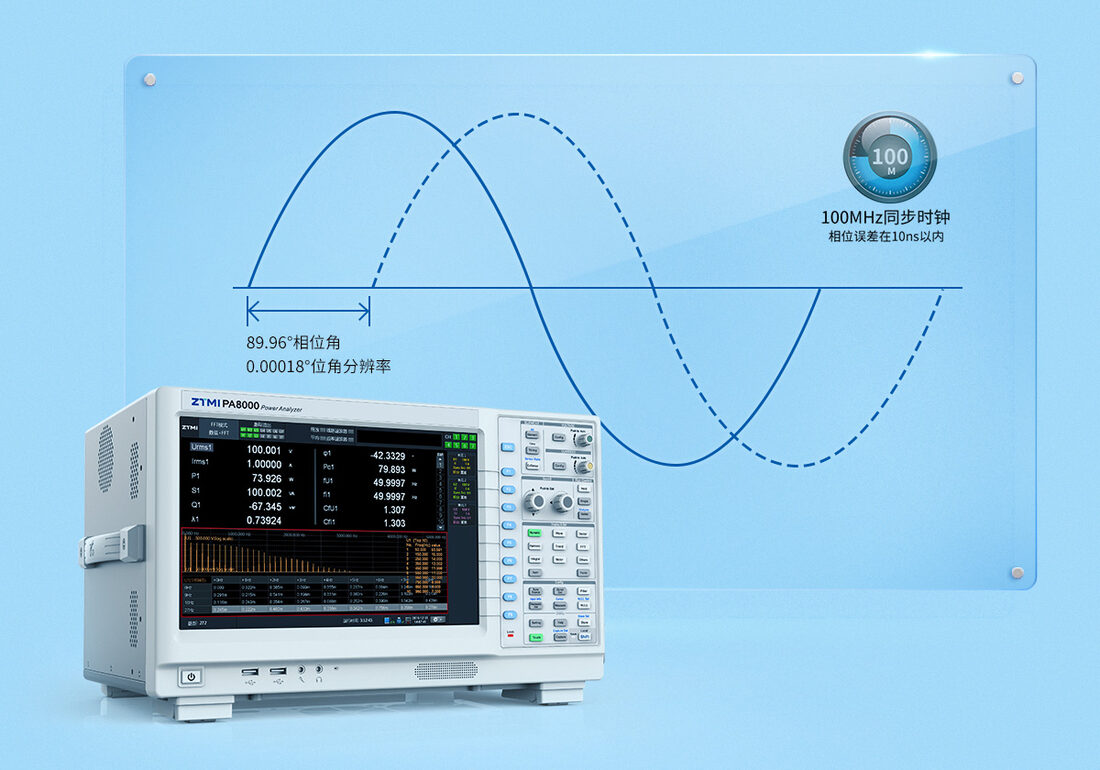

低功率因数下的相位测量精度
PA8000功率分析仪带宽为DC/0.1Hz‐5MHz,由于采用了PLL源倍频技术,可实现速度更快、动态范围更广的谐波测量,在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数(THD)的准确测试。

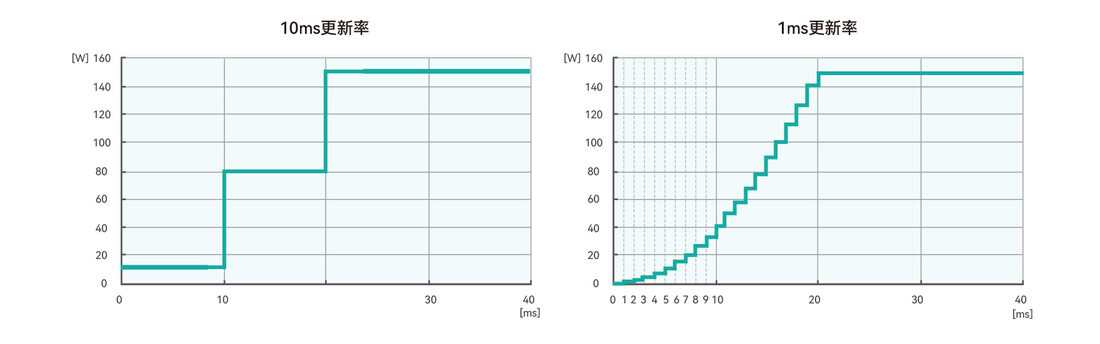

1ms高速数据更新率
PA8000是世界上少数可以设置1ms高速数据更新率的功率分析仪。我们在PA8000的功能中加入了1ms-5ms的高速数据采集模式,1ms的数据更新率可以捕捉快速变化的瞬时信号,可以展现出波形细节。比如在电机行业中,PA8000则可以完全测量出电机的启动波形,可以为用户提供评估电机的重要依据。

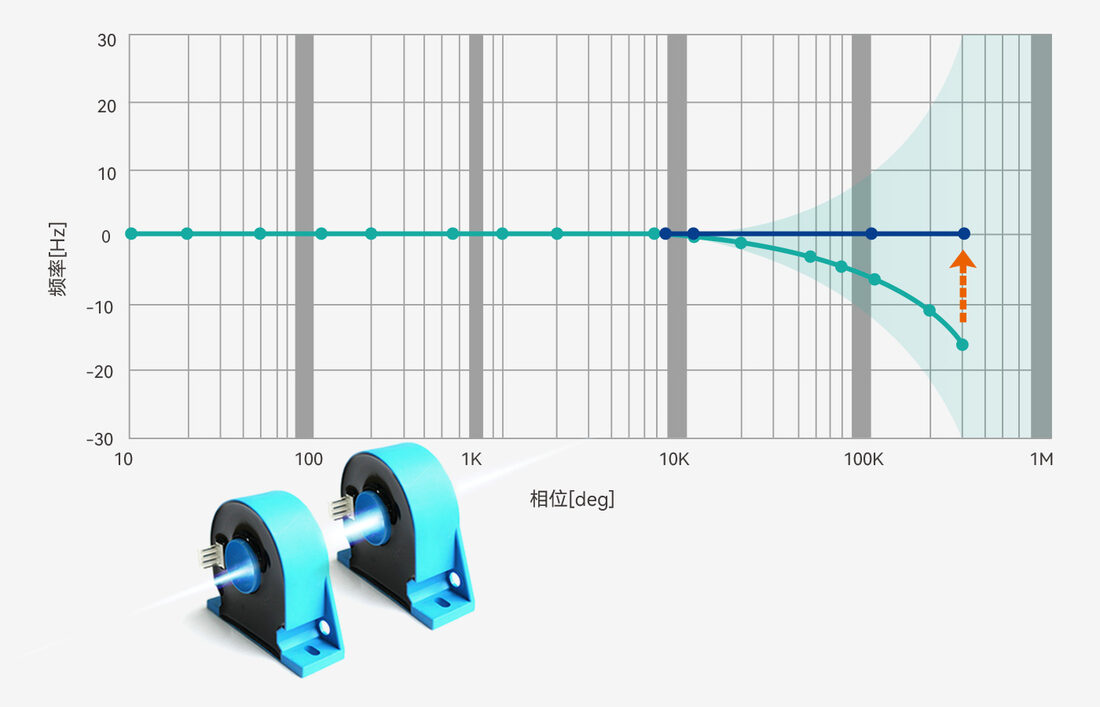

电流传感器相位补偿功能
在使用电流传感器作为输入时,由于传感器本身存在的延时,会增加电压电流的相位误差,PA8000的相位补偿功能则可以修正传感器带来的相位误差,能够提升高频及低功率因数下的功率测量精度,从而保证整体系统功率测量精度。

技术规格

参数项目PA8000
型号PA8000
输入单元数7功率通道
电机模块○7通道可任意替换成电机通道(ABZ)
电压、电流基本精度交流:读数0.01%+量程0.02% 直流:读数0.05%+量程0.05%
基本功率精度交流:读数0.01%+量程0.03% 直流:读数0.05%+量程0.1%
测量带宽DC,0.1Hz~5MHz
采样频率2MS/s
ADC分辨率18bit
触摸屏标配
显示器12.1英寸彩色LCD触摸屏
分辨率1280*800
电流量程范围5A模块: 10mA~5A 50A模块: 1A~50A
电压量程范围15V~1500V(峰值因数1.33)
直接输入电流量程5A:10mA/20mA/50mA/100mA/200mA/500mA/1A/2A/5A; 50A:1A/2.5A/5A/10A/25A/50A
传感器输入电压量程50mV/100mV/200mV/500mV/1V/2V/5V/10V
直接输入电压量程15V/30V/60V/100V/150V/300V/600V/1000V(峰值因数2)/1500V(峰值因数1.33)
硬盘存储240G固态硬盘
谐波测量标配
谐波次数500次谐波
间谐波测量标配 符合IEC61000-3-2和IEC61000-4-7国际标准
IEC谐波测量标配
IEC谐波次数500
周期分析测量标配
IEEE1459标配
电压波动和闪变测量标配 符合IEC61000-3-3和IEC61000-4-15国际标准
波形运算标配
FFT标配
电流传感器相位补偿标配
数据更新率10/50/100/200/500ms/1/2/5/10/20s,支持1ms~20s自定义
USB标配
LAN标配
HDMI标配
RS232标配
GPIB标配
CAN/CANFD外扩一个 CAN 接口转换卡 CANCOM-100IE+
仪器测量准确度保证时间6个月(1年精度为6个月精度的读数误差的1.5倍)
校准周期1年

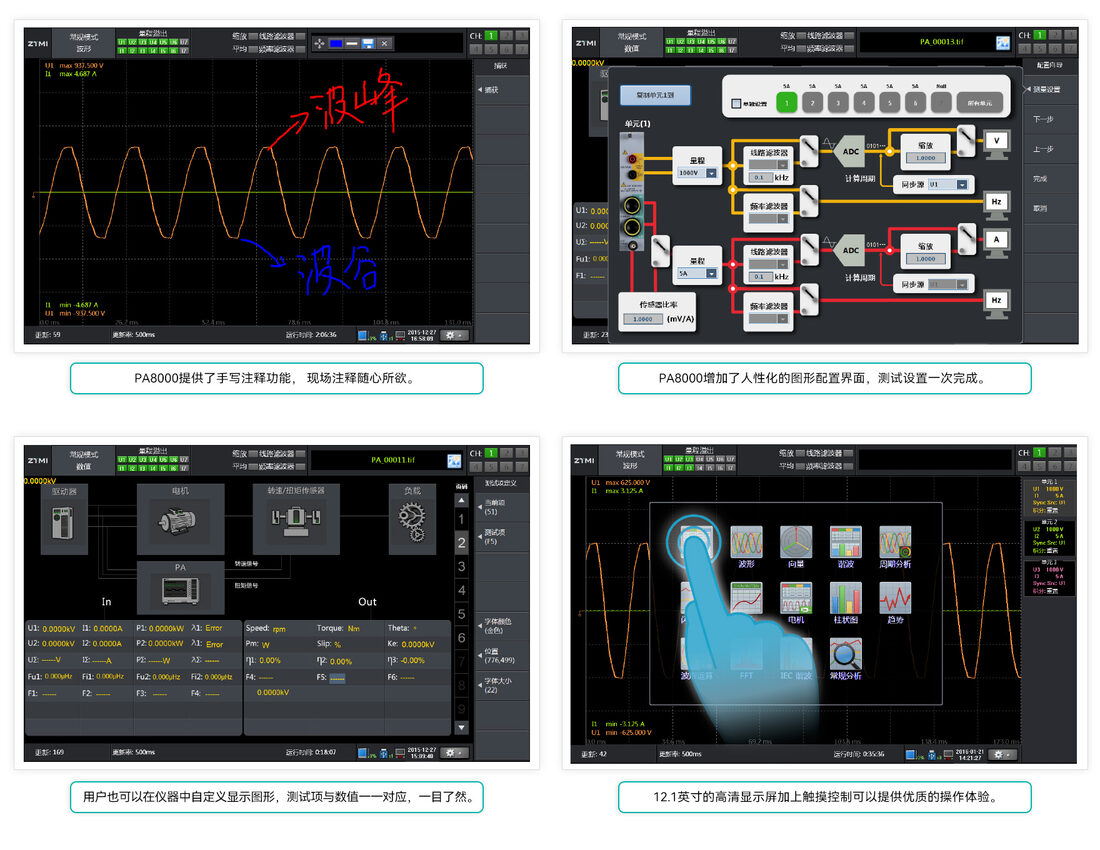

产品图示与选型表
