用途场景
规格参数
技术参数
| 物理尺寸 | 长(cm) | 宽(cm) | 高(cm) | 重量（kg） |
| 小型主动和被动减震系统台 | 90 | 75 | 83 | 130 |
| 大型主动减震系统台(包含角件) | 120（129） | 90（99） | 87 | 180 |
| 适用于 Axio lmager 的减震板(包含三个支座) | 32 | 30 | 4.5 | 1.5 |
| 适用于 Axio Observer 的减震板 | 52.5 | 800 | 4.5 | 7 |
| LSM 910 扫描模块 | 40 | 25.5 | 28 | 15 |
| Axio lmager.Z2; Axio lmager.M2 | 56 | 39 | 70 | 40 |
| Axio Examiner.Z1 | 70 | 39 | 82 | 24 |
| Axio Observer 7 | 29.5 | 80.5 | 70.7 | 36 |
| 组件机架 | 55 | 40 | 60 | 35 |
| 激光器模块(LM) | 40 | 25 | 14.5 | 10 |
| Airyscan 2 (40x,63x,100x) | 40 | 25 | 14.5 | 5 |
| 电源装置(PSU) | 40 | 25 | 14.5 | 5 |
| 可见光光纤 | 300 | |||
| 电缆 | 300 | |||
| 显微镜 | ||||
| 主机架 | 正置:Axio lmager.M2、Axio lmager.22、Axio Examiner.Z1 倒置:配备侧端口的 Axio Observer 7、Al Sample Finder(可选);Celldiscoverer 7 | |||
| Z 轴驱动器 | 最小步进 Axio lmager.22: 10 nm Axio Observer 7: 10 nm Axio lmager.M2: 25 nm Axio Examiner: 25 nm 可提供压电式Z轴载物台;Axio Observer7可配备 Definite Focus 3 | |||
| XY载物台(可选) | 电动XY扫描载物台，可实现标记定位功能(xy)和拼图扫描(Mosaic 扫描); 最小步进 0.25 um(Axio Observer 7)、0.2 um(Axio lmager.22)或0.25 ym(Axio Examiner.Z1) | |||
| 扫描模块 | |
| 扫描仪 | 拥有超快线扫及帧飞回技术的两个独立的检流计扫描振镜 |
| 扫描分辨率 | 32x1至6,144x6,144像素(Airyscan2为5,120x5,120 像素)，同样适用于多通道，并连续可调 |
| 扫描速度 | 在 512x512 像素下:共聚焦模式-可达8fps;Airyscan SR-可达 4 fps; Multiplex SR-2Y-8.4 fps;Multiplex SR-4Y-18.9 fps;在580x448像素下，SR-4Y- 19.5 fps 在 512x64 像素下:共聚焦模式-可达 64 fps |
| 扫描变倍 | 0.45 倍至 40 倍;连续可调 |
| 扫描旋转 | 自由旋转(360°)，调节精度 0.1°，xy方向可自由移动 |
| 扫描区域 | 照明充分均匀时，在中间图像平面视野大小是 20 mm(对角线长度) |
| 针孔 | 主针孔预设置了大小和位置;多通道模式下可单独设定针孔参数，适合短波长(如 405 nm)激光成像;自动对齐 |
| 光路 | 适用于四种激光波长(405、488、561和 640 nm)的主分光镜，入射角为 10度，拥有出色的激光抑制性能。640 nm 激光器可用于内部自动对焦。根据系统的不同，使用一个或两个拥有专利的可变次级二色分光镜(VSD)灵活地向所选通道进行光谱分光。在对自发荧光或高散射样品成像时，可使用发射光滤片过滤杂散信号 |
| 检测选件 | |
| 检测器 | 2个光谱检测通道、GaASP(典型的 OE为 45%)或 multialkal (MA)PMT(典型的 QE为25%):LSM Pus:针孔为 0.8AU 时，可提供160* nm 的横向分辨率和 500** nm 的轴向分辨率;针孔为 0.3 AU 时，可提供 120*nm 的横向分辨率和 500*nm 的轴向分辨率 |
| 1 个额外的 GaASP PMT、MA PMT 或 Airyscan 2 检测器 | |
| Airyscan 2 适用于 40 倍、63 倍或 100 倍物镜的空间阵列检测器(GaAsP); 可实现超分辨率(120*nm 的横向分辨率和 350**nm 的轴向分辨率: 使用 jDCV，可达到 90*nm 的横向分辨率(80***nm)和 200***nm 的轴向分辨率)，或Multiplex 采集(CO-2Y:180*nm 的横向分辨率和 550* nm 的轴向分辨率/SR-2Y 和 SR-4Y:140*nm 的横向分辨率和 450**nm 的轴向分辨率; 使用 jDCV，可达到 120*nm 的横向分辨率(80***nm)和 250*** nm 的轴向分辨率) | |
| 透射光检测器(ESID 或 T-PMT);利用 T-PMT的独特透射荧光样品导航工具 | |
| 光谱检测 | >8个序列共聚焦荧光通道，多达三个并行共聚焦荧光通道，基于低噪声 GaAsP或 MAPMT;调节精度1nm |
| 数据位深 | 可实现8 位或 16 位 |
| 实时电子元件 | 控制显微镜、激光器、扫描模块和其他附件;通过高带宽实时电路进行数据采集和同步管理;过量采样读取逻辑电路，用以获得高灵敏度;数据在实时电路与用户计算机之间通过 LVDS 进行交换，在采集图像的同时可进行数据在线分析 |
| *使用相应的纳米标尺样品测量 **使用 100 nm 的荧光小球测量 *** 使用 23 nm 的荧光小球测量 | |
性能特点

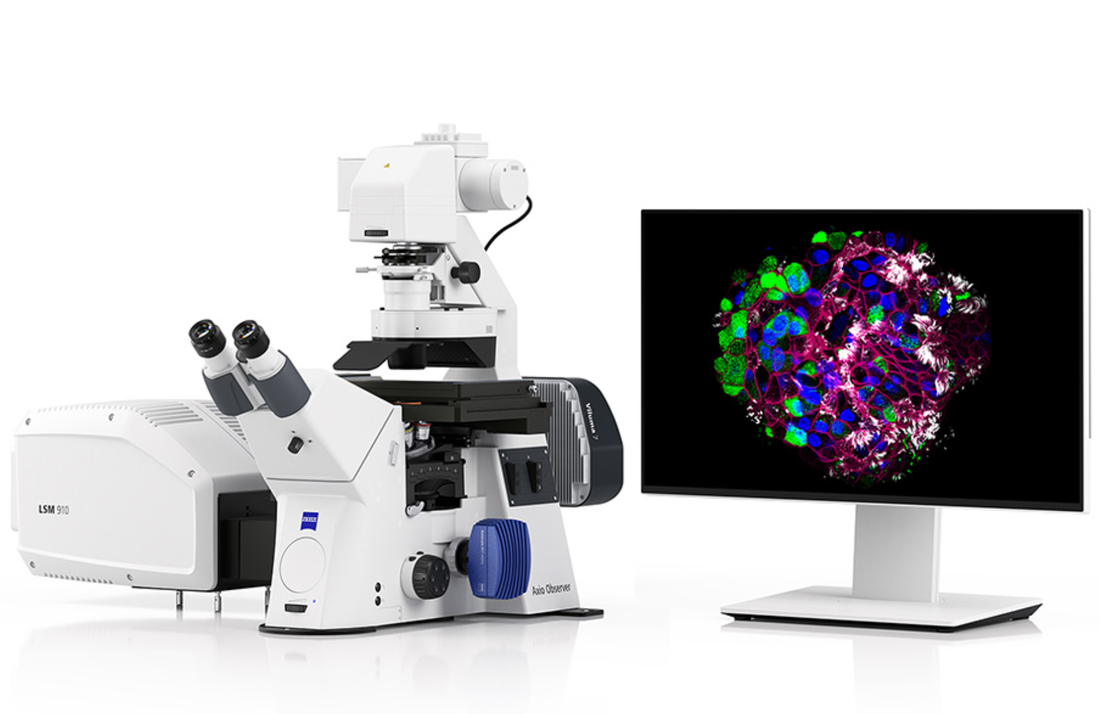

蔡司LSM 910将高质量共聚焦成像与创新融为一体，助力您下一步的研究。以高光谱精度进行多色活体实验。通过低光毒性的超分辨成像获得更多信息，或以惊人的速度研究三维生命动态。人工智能辅助确保快速获得可重复的结果，为您的科学发现之旅指引方向
- 探索生命的基本原理
为创新成像和智能分析而生的高效共聚焦显微镜
蔡司 LSM 910 不仅在于成像，更在于洞见。集共聚焦成像精髓与创新于一体，全面革新您的研究。高效光路设计提供了纳米级精度的光谱灵活性，让您在多色实时成像实验中 也能获得高质量图像。传统共聚焦技术与超分辨及高速四维成像相结合，可以得到更多结构信息，助您深入探索分子细节，也可以每秒 80 个体积的惊人 速度捕捉生命动态过程。
- 专注于帮助您取得成功，专为高质量共聚焦成像打造
蔡司共聚焦显微镜 LSM 910 集先进技术与智能设计于一 身，为您提供出色的成像质量和实验灵活性。其高效的光路确保了极高的光谱灵活性，可在最佳信噪比下实现低光毒性成像。
选择您所需的光谱带宽，纳米级光谱精度可助您实现 定制的复杂实验和快速的光谱拆分工作流。传统共聚 焦显微镜与高效超分辨成像（Airyscan）和高速体成像（Lightfield 4D）相结合，使您的成像工作专注于探索科学 问题。
- 专注于创新，一切尽在掌握，助力您的研究
蔡司激光共聚焦显微镜长期助力科研学者成功，因为它们提供可靠的共聚焦成像，并不断融入创新技术。您很难找到一款显微镜，能像蔡司 LSM 910 一样出色地将共聚焦成像精髓与创新融为一体。各种成像模式可让您在一次实验中整合从分子到大体积的信息。
例如，相较传统检测器，Airyscan 能收集更多光子和空间信息，非常适合低光毒性的超分辨成像、提高实验效率，甚至是分子动力学测量。此外，配置 Lightfield 4D，可追踪大样品中的高速、长时间动态变化，或监测其长时间运 动过程，成像速度可达每秒80个体积且毫无时间延迟。
- 专注于简单易用的体验，更快捷地获取相关发现
如想科学地收集相关数据，需要各个环节相辅相成。蔡司LSM 910配有众多辅助工具，可缩短培训时间，支持特定的成像目的，即使是复杂的实验也能获得可重复的 结果。在 AI 的支持下，可快速识别样品夹和感兴趣区域。
智能设置功能帮助您在所有成像模式中应用理想设置。无论是在成像过程中还是与合作者分享时，您都可以构建自己的处理流程，并随时掌握所有实验要素。只需点击几下，即可轻松触达数据处理、分析和可视化选项。
应用范围
生物医学与生命科学
- 细胞生物学、发育生物学、肿瘤学研究
- 神经生物学、基因/遗传学及植物学领域的亚细胞结构成像
材料科学与工业检测
- 金属与合金（如增材制造表面分析）、电子半导体及微纳结构的三维形貌表征3
- 纳米材料、聚合物和半导体等材料的表面形貌与微观结构分析
