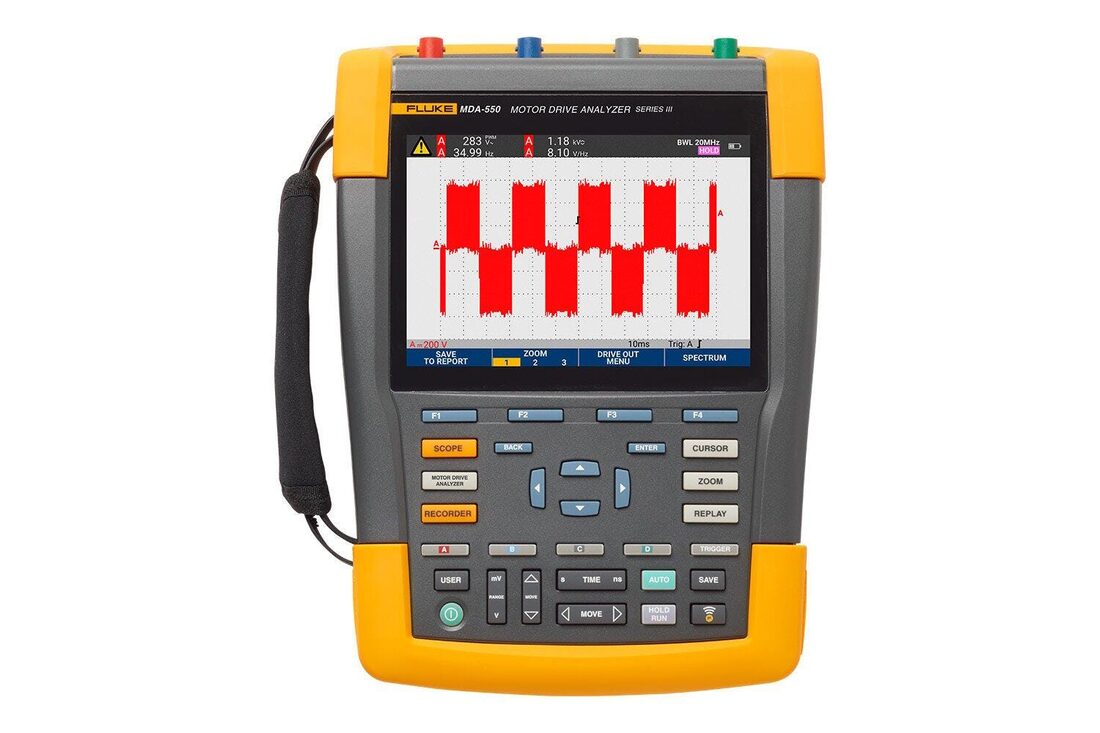

Fluke MDA-550 系列 III 电机驱动器分析仪

型号:Fluke MDA-550-III
分类 嘉品推荐 > FLUKE > 电气测试 > 示波表及电机驱动分析仪 适用行业 移动电源储能设备 、 新能源光伏 、 家电整机制造 +5 摘要 电机驱动器分析 引导式测试 设置和驱动器自动测量 重复测试 设置和自动化驱动器测量 复验测试 只需要选择一项测试 接下来分步引导式测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

利用引导式测试设置和自动化驱动器测量提供可靠、可复验的测试结果,使电机驱动器故障排除工作化繁为简。

Fluke MDA-550 系列 III 电机驱动器分析仪不仅可以节省时间和避免设置复杂测量所带来的麻烦,同时还能简化电机驱动器故障排除工作。只需要选择一项测试,接下来分步引导式测量就会显示出您需要在哪里建立电压和电流连接,同时,预设的测量配置能够确保您采集到每个关键电机驱动器段所需的所有数据 — 从输入到输出、直流总线以及电机本身。从基本测量到高级测量,MDA-550 能够做到全面覆盖,而利用内置的报告生成器,您可以快速、轻松、自信地生成校准前和校准后报告。

MDA-550 是理想的便携式电机驱动器分析测试工具,可以帮助您安全地查明并排除电机逆变驱动系统的各种常见问题。

  • 测量电机驱动器的主要参数,包括电压、电流、直流总线电压电平和交流纹波、电压和电流失衡和谐波、电压调制和电机轴电压放电。
  • 执行扩展谐波测量,以确定低次和高次谐波对您电力系统的影响。
  • 执行引导式测量,利用图形化分步式电压和电流连接图,对电机驱动器输入、直流总线、驱动器输出、电机输入和电机轴进行测量。
  • 使用简化的测量设置和预设的测量配置,根据所选的测试程序自动触发数据收集。
  • 快速、轻松地创建报告,尤其适合记录故障排除日志以及与他人协作。
  • 测量额外的电气参数,借助完整的 500 MHz 示波器、量表和记录功能,对工业系统进行全面的电气和电子测量。

Fluke MDA-550 电机驱动器分析仪采用引导式测试测量,使分析工作变得比以往更容易

驱动器输入

通过测量输入电压和电流,然后将驱动器的标称额定电压与实际供给电压进行比较,能够快速查看数值是否处于可接受的限值范围之内。然后,检查输入电流,确定电流是否处于最大额定范围之内,以及导线规格是否合适。您还可以通过目视检查波形形状或查看同时显示总谐波失真和单个谐波的谐波频谱屏幕,检查谐波失真是否处于可接受的水平之内。

电压和电流失衡

检查输入端子上的电压失衡,从而确保相位失衡不会过高 (>6-8%) 且相位旋转正确。您也可以检查电流失衡,因为过度失衡可能表示驱动器整流器存在问题。

扩展谐波测量

谐波过多不仅会威胁旋转机器的安全,对连接到电力系统的其他设备也是一个威胁。MDA-550 能够发现电机驱动器的谐波,还能发现逆变器开关电子可能产生的影响。MDA-550 有三个谐波范围,1 至 51 次谐波、1 至 9 kHz 和 9 kHz 至 150 kHz,能够发现任何谐波污染问题。

直流总线

在电机驱动器中,驱动器内部的交流-直流转换至关重要,为获得最佳驱动器性能,必须要保证电压正确、充分滤波并保持低纹波水平。高纹波电压说明电容器存在故障或所连接电机的规格不正确。记录功能可用于在负载接通的工作模式下,对直流总线的性能进行动态检查。

驱动器输出

检查驱动器输出时,重点是测量电压频率比 (V/F) 和电压调制。当 V/F 比率的测量值偏高时,电机可能过热。当 V/F 比率偏低时,所连接的电机可能无法在负载上提供所需的扭矩,进而无法充分地运行预期的流程。

电压调制

运用脉冲宽度调制信号的测量值来检查可能对电机绕组绝缘造成损坏的高电压峰值。脉冲的上升时间或陡度通过 dV/dt 读数(电压随时间变化率)来表示,此读数应与电机的指定绝缘值进行比较。这些测量值还可以用于确定开关频率,以判断当信号发生上下浮动时电子开关或接地是否存在潜在的问题。

电机输入

确保为电机输入端子接入电压至关重要,而合理地选择驱动器与电机之间的布线同样关键。错误的布线选择会导致驱动器和电机由于电压峰值过高而损坏。检查端子上的电流是否处于电机额定值范围之内非常重要,因为电流过高会导致电机过热,并因此缩短定子绝缘的寿命,导致电机提前出现故障。

电机轴电压

来自变速驱动器的电压脉冲可能在电机定子至转子间发生耦合,从而导致转子轴上出现电压。当这种转子轴电压超过轴承润滑脂的绝缘能力时,可能会出现闪络电流(火花),从而导致电机轴承座圈发生点蚀和槽蚀,这种损坏可能导电机过早出现故障。MDA-550 附带有碳纤维刷形探针,可轻松检测是否存在破坏性的闪络电流,同时,脉冲振幅测量和事件计数功能则让您能够在发生故障之前采取措施。添加此附件让您能够发现潜在的损坏,而无需投资昂贵的永久安装式解决方案。

分步引导式测量确保在您需要时有所需的数据

MDA-550 旨在帮助您快速、轻松地检测和排除三相和单相电机逆变驱动系统的各种常见问题。借助屏幕上的信息和分步式设置向导,您可以轻松配置分析仪并获得所需的驱动器测量,从而快速做出更好的维护决策。从电源输入到已装电机,MDA-550 所提供的测量功能让您能够以最快的速度为电机驱动器排除故障。

技术规格

测量和分析组合
测试点 子分组 读数 1 读数 2 读数 3 读数 4
电机驱动器输入
电压和电流
相 - 相 V-A-Hz V ac+dc A ac+dc Hz
V peak V peak max V peak min V pk-to-pk 峰值系数
A peak A peak max A peak min A pk-to-pk 峰值系数
相 - 地 V-A-Hz V ac+dc A ac+dc Hz
V peak V peak max V peak min V pk-to-pk 峰值系数
A peak A peak max A peak min A pk-to-pk 峰值系数
电压失衡 失衡 V ac+dc V ac+dc V ac+dc 失衡
峰值 V pk-to-pk V pk-to-pk V pk-to-pk
电流失衡 失衡 A ac+dc A ac+dc A ac+dc 失衡
峰值 A pk-to-pk A pk-to-pk A pk-to-pk
电机驱动器直流总线
直流 V dc V pk-to-pk V peak max
波纹 V ac V pk-to-pk Hz
电机驱动器输出
电压和电流(已滤波) V-A-Hz V PWM A ac+dc Hz V/Hz
V peak V peak max V peak min V pk-to-pk 峰值系数
A peak A peak max A peak min A pk-to-pk 峰值系数
电压失衡 失衡 V PWM V PWM V PWM 失衡
峰值 V pk-to-pk V pk-to-pk V pk-to-pk
电流失衡 失衡 A ac+dc A ac+dc A ac+dc 失衡
峰值 A pk-to-pk A pk-to-pk A pk-to-pk
电压调制
相 - 相 缩放 1 V PWM V pk-to-pk Hz V/Hz
缩放 2 V peak max V peak min 电压增量
峰值缩放 3 V peak max 电压增量/秒 峰值上升时间 过冲
缩放 3 级 电压增量 电压增量/秒 上升时间水平 过冲
相 - 地 缩放 1 V PWM V pk-to-pk V peak max V peak min
缩放 2 V Peak max V peak min 电压增量 Hz
峰值缩放 3 V Peak max 电压增量/秒 峰值上升时间 过冲
缩放 3 级 电压增量 电压增量/秒 上升时间水平 过冲
Phase-DC + 缩放 1 V PWM V pk-to-pk V Peak max V peak min
缩放 2 V peak max V peak min 电压增量 Hz
峰值缩放 3 V peak max 电压增量/秒 峰值上升时间 过冲
缩放 3 级 电压增量 电压增量/秒 上升时间水平 过冲
Phase-DC - 缩放 1 V PWM V pk-to-pk V peak max V peak min
缩放 2 V peak max V peak min 电压增量 Hz
峰值缩放 3 V peak max 电压增量/秒 峰值上升时间 过冲
缩放 3 级 电压增量 电压增量/秒 上升时间水平 过冲
电机输入
电压和电流(已滤波) V-A-Hz V PWM A ac+dc Hz V/Hz
V peak V peak max V peak min V pk-to-pk 峰值系数
A peak A peak max A peak min A pk-to-pk 峰值系数
电压失衡 失衡 V PWM V PWM V PWM 失衡
峰值 V pk-to-pk V pk-to-pk V pk-to-pk
电流失衡 失衡 A ac+dc A ac+dc A ac+dc 失衡
峰值 A pk-to-pk A pk-to-pk A pk-to-pk
电压调制
相 - 相 缩放 1 V PWM V pk-to-pk Hz V/Hz
缩放 2 V peak max V peak min 电压增量
峰值缩放 3 V peak max 电压增量/秒 峰值上升时间 过冲
缩放 3 级 电压增量 电压增量/秒 上升时间水平 过冲
相 - 地 缩放 1 V PWM V pk-to-pk V peak max V peak min
缩放 2 V peak max V peak min 电压增量 Hz
峰值缩放 3 V peak max 电压增量/秒 峰值上升时间 过冲
缩放 3 级 电压增量 电压增量/秒 上升时间水平 过冲
电机轴
轴电压 事件关闭 V pk-to-pk
事件打开 电压增量 上升/下降时间 电压增量/秒 事件/秒
电机驱动器输入、输出和电机输入
谐波 电压 V ac V fundamental Hz fundamental % THD
电流 A ac A fundamental Hz fundamental THD/TDD 百分比
