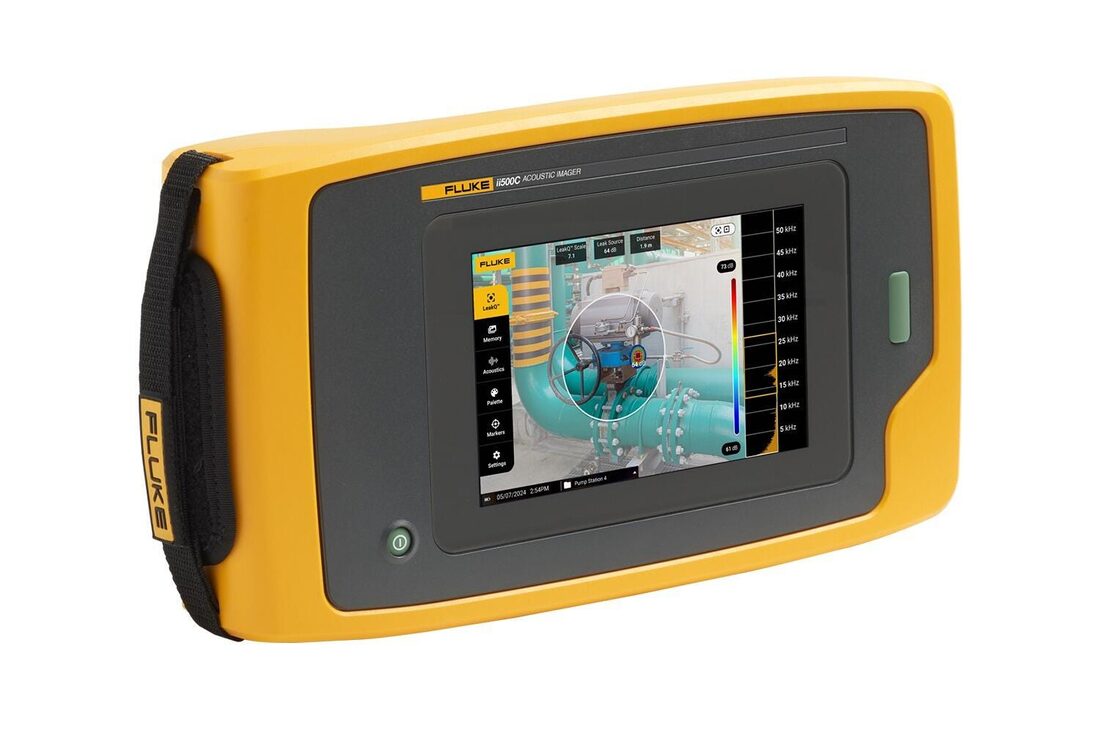

Fluke ii500C 声学成像仪

型号:FLK-II500C Part#: 6031889
分类 嘉品推荐 > FLUKE > 声学成像和热成像 > 声学成像仪和管道内窥镜 适用行业 移动电源储能设备 、 新能源光伏 、 家电整机制造 +5 摘要 Fluke ii500C 声学成像仪凭借先进的声学可视化、直观界面和即用设计,可快速检测和定位气体泄漏。
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

配备 LeakQ™ 的 Fluke ii500C 声学成像仪:检测、定位并捕获气体泄漏

配备 LeakQ™ 技术的 Fluke ii500C 声学成像仪可协助维护团队高效地检测和定位气体泄漏。设计上易于使用,无需专业培训。即使在生产高峰期间,团队也能有效地发现气体和真空泄漏。ii500C 的先进声学泄漏检测技术可提取特定频段的泄漏声音,即使在嘈杂环境中也能准确地定位泄漏点。

主要特点:

  • 即用设计: Fluke ii500C 开箱即用。其耐用、符合人体工程学的设计确保了操作便捷性,并且配备大尺寸 7" LCD 显示屏,可清晰地显示泄漏位置。
  • 快速检测: 即使是新手用户也只需花几分钟时间学习即可开始检测泄漏。该工具可估测相对泄漏量和成本,包括新的泄漏距离估测功能和 1-10 LeakQ™ 严重程度指数。
  • SoundMap™ 叠加: 7" LCD 触摸屏可在视觉图像上叠加显示 SoundMap™,便于快速发现泄漏位置。
  • 直观界面: 轻松隔离泄漏声音频率并过滤背景噪音。
  • 标记和整理: 采用图像和视频标记、注释和文件夹确保内容的高效整理。
  • 泄漏量: 根据相对泄漏量确定维修工作的优先顺序。
  • 协作: 可利用报告工具与团队成员和维修人员分享视觉图像、标记和注释。

声音可视化

Fluke ii500C 声学成像仪通过视觉方式呈现压缩空气、气体和真空系统中存在的微小泄漏声音。其麦克风阵列可进一步扩大视场。Fluke ii500C 工业声学成像仪(声学工业成像仪)专为嘈杂的生产设施量身定制,采用 SoundSight™ 技术,易于学习和操作。

什么才是我所需的理想声学成像仪?

下表展示了 Fluke 声像仪之间的主要差异。有关规格的完整比较,请参见数据表。

Fluke ii500C 声学成像仪 Fluke ii905C 声学成像仪 Fluke ii915C 声学成像仪
LeakQ™ 泄漏量等级 (1-10) 泄漏量等级、泄漏速率,以及泄漏成本估计 泄漏量等级、泄漏速率,以及泄漏成本估计
PDQ™ •
MecQ™ •
产品特点
WiFi/蓝牙 • •
频率 2 至 52 kHz 2 至 65 kHz 2 至 100 kHz
检测范围 最远 50 m (164 ft)* 最远 70 m (230 ft)* 最远 120 m (393 ft)*
分辨率 0.3 MP 5.0 MP 5.0 MP
电池续航 6 小时 6 小时 6 小时
存储容量 20 GB
(>
5000 张图片/> 999 个视频)
32 GB
(> 8000 张图片/> 1600 个视频)
32 GB
(> 8000 张图片/> 1600 个视频)
三脚架连接器 • •

*具体取决于环境条件

技术规格

技术指标
主要功能 ii500C
传感器
频率范围 2 kHz 至 52 kHz
工作距离1 0.5 至 > 50 米(1.6 至 > 164 英尺)
视场 (FOV) 63°± 5°
标称帧速 25 FPS
内置数字相机(可见光)
视场 (FOV) 63°± 5°
对焦 定焦镜头
缩放 无缩放功能
分辨率 0.3MP
显示屏
尺寸 7" LCD,带背光,阳光下清晰可读
分辨率 1280 x 800(1,024,000 像素)
触摸屏 电容式
声像图 SoundMapTM 图像
图像存储
存储容量 20 GB
(> 5000 张图片/> 999 个视频)
图像格式 可见光图像与 SoundMapTM (.JPG 或 .PNG) 图像混合
视频格式 可见光视频与 SoundMapTM (.MP4)视频混合
视频时长 最长 5 分钟
数字导出 USB-C 数据传输
声压测量
测量范围(典型) 15.4 至 115.2 dB SPL (± 1 dB SPL 2 kHz)
5.6 至 102.5 dB SPL (± 2 dB SPL 19 kHz)
28.4 至 131.1 dB SPL (± 1 dB SPL 35 kHz)
41.8 至 133.1 dB SPL (± 3 dB SPL 52 kHz)
分类和量化
LeakQTM 泄漏量等级 (1-10)
PDQ ModeTM –
MecQTM –
自动最大/最小 dB 增益 自动
频带选择 用户可选(通过用户预设或手动输入)
电池
电池 可现场更换的充电锂离子电池(标配1块)
电池续航 6 小时
电池充电时间 3 小时
电池充电系统 外置(单槽充电器)
软件
易于使用 直观的用户界面
声学参数:显示 dB 标度 打开/关闭
声学参数:最小/最大 dB 手动/自动
声学参数:配置文件 –
声学参数:高频 –
声学参数:多源 单源
调色板:颜色 3 种:灰度、铁红色和蓝红色
调色板:叠加透明度 有:1-100 %
灰度模式 有
中心点标记 打开/关闭
趋势图 频率和 dB 等级
点标记 图像中心点的 dB 级别读数
泄漏值 LeakQTM 等级 (1-10)
主管理菜单 –
标注 资产名称;资产 ID;资产类型;泄漏类型;气体类型;压力
照片说明 多达 4 条照片说明
资产检查状态 –
资产 ID 文本输入和基于二维码的自动资产 ID 识别
行动标注 –
其他 –
一般指标
三脚架支架/连接器 –
USB 1 x USB-C
无线 –
工作温度 -10 至 45 °C(14 至 113 °F)
存储温度 -20 至 70 °C(-4 至 158 °F),不带电池
相对湿度 10 至 95% 无冷凝
尺寸(高 x 宽 x 长) 186 mm x 322 mm x 68 mm(7.3 英寸 x 12.7 英寸 x 2.7 英寸)
重量(含电池) 2.1 kg(4.6 磅)
防护等级 (IP) IP40
保修期 2 年
自诊断通知 阵列健康测试,用于确定何时需对麦克风阵列进行维护
支持语言 简体中文
符合 RoHS 指令 是
安全性
一般安全 IEC 61010-1:污染等级 2
国际电磁兼容性 (EMC) IEC 61326-1:便携式电磁环境,CISPR 11:第 1 组,A 类
韩国 (KCC) A 类设备(工业广播和通信)
美国 (FCC) 47 CFR 15 B 子部分。按照第 15.103 条规定,本产品属于豁免设备
¹ 具体取决于环境条件
