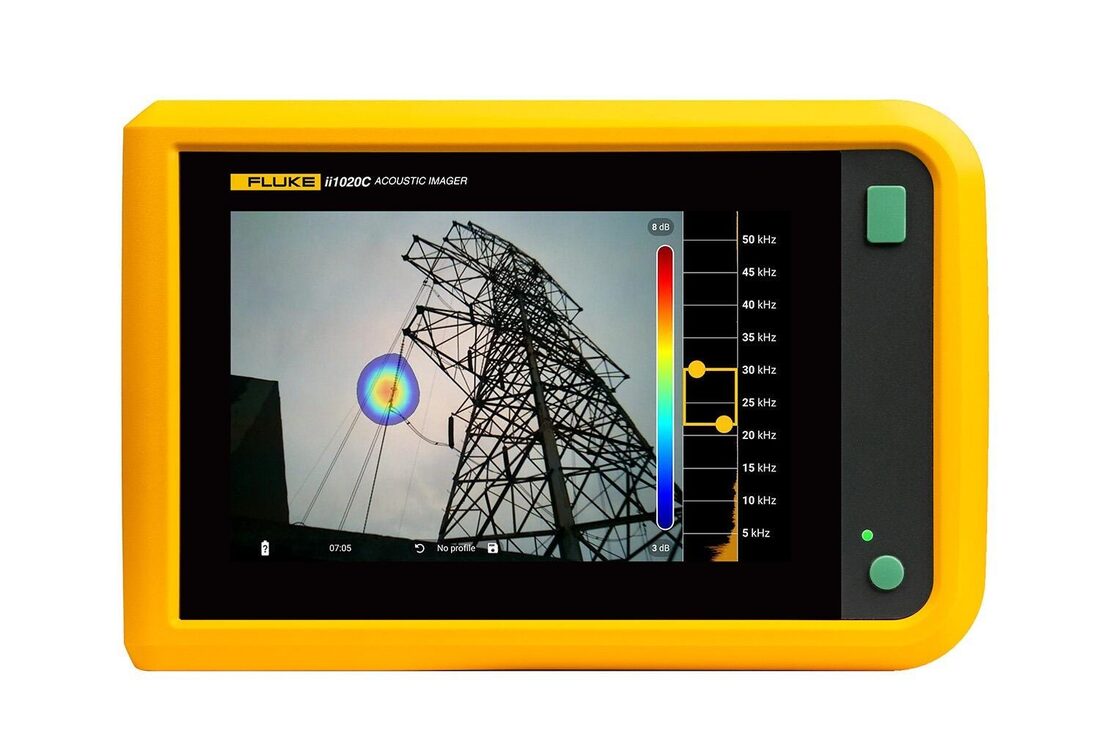

Fluke ii1020C 声学成像仪

型号:Fluke ii1020C
分类 嘉品推荐 > FLUKE > 声学成像和热成像 > 声学成像仪和管道内窥镜 适用行业 移动电源储能设备 、 新能源光伏 、 家电整机制造 +5 摘要 气密性检测 配备两种检测 气体泄漏检测 安全距离外检测 二氧化碳管线泄漏冷媒泄漏检测 局部放电检测 电气测试 电力运维检测
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

气体泄漏、局部放电、气密性检测的专家。

SoundSight™技术将超声波图像覆盖在可见光图像上,帮助工程师实时、快速定位问题点。Fluke ii1020C 配备两种检测模式:LeakQ™模式和PDQ模式™。LeakQ™模式下设备可实时显示泄漏量大小和估算泄漏成本,PDQ模式™通过集成机器学习模型实现局部放电模式/类型识别及概率评估。检测完毕后,设备端可一键生成报告,省时又省力。

气体泄漏检测

  • 精准检测:202个数字式 MEMS 麦克风结合升级算法,-26dBFS高敏成像,快速捕捉压缩空气、真空负压系统及气动设备的泄漏点,无惧嘈杂的工业环境。
  • 快速定位:SoundSight™技术将泄漏产生的声波转化为声像图,叠加在可见光图像上。1300万高清像素辅以3倍数码变焦,7寸LCD屏上清晰呈现问题点。
  • 节能增效:LeakQ™模式下可实时查看泄漏速率和量化损失评估,帮助企业减少能源浪费,节约生产成本。设备端一键生成报告,优化工作流程。
  • 保障安全:在安全距离外检测危化气体泄漏情况,采取主动性预防措施,保障安全可靠生产。
应用场景:
空气/二氧化碳管线泄漏
冷媒泄漏检测
罐体气密性检测
气压驱动关节泄漏
运输车连接处
空压机房泄漏
生产线气泄漏
配气室气体泄漏

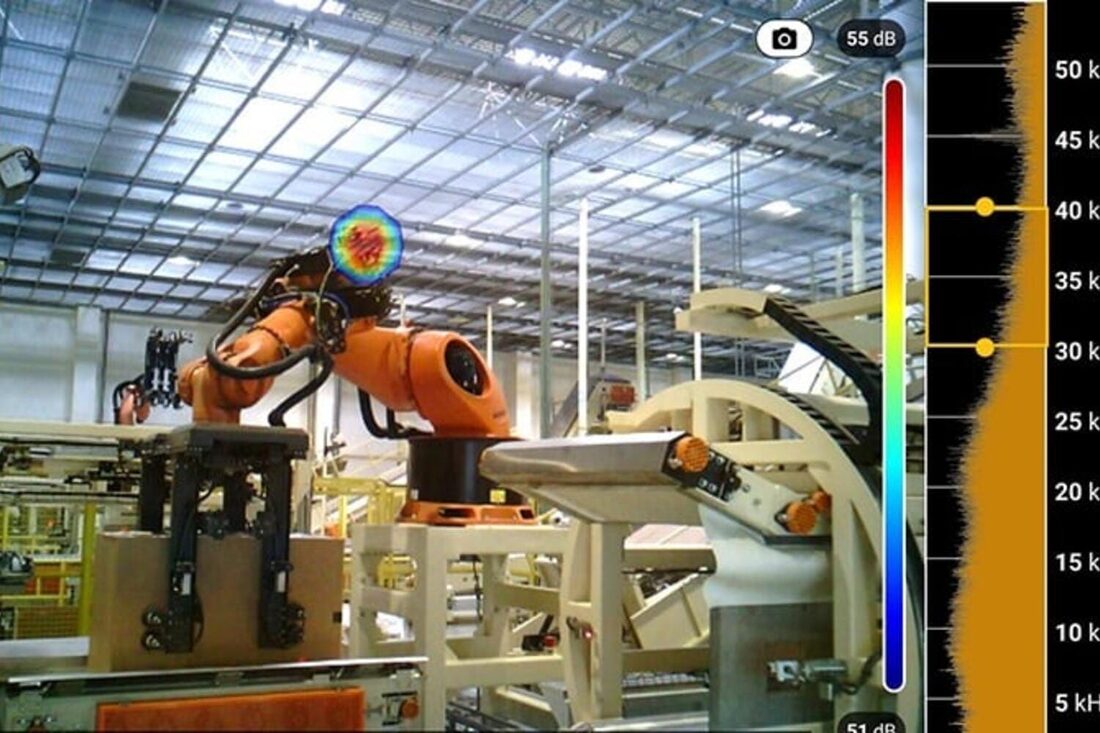

Fluke ii1020C 工业声学成像仪精准的泄漏检测

局部放电检测

  • 高效巡检:202个数字式 MEMS 麦克风结合升级算法,-26dBFS高敏成像,1300万高清像素辅以3倍数码变焦,快速定位绝缘子、变压器、开关装置及高压线路的局部放电和电晕放电。
  • 智能诊断:将局放声波转化为直观的视觉图像,集成机器学习模型,PDQ 模式™可自动识别放电类型并评估概率,实时PRPD图谱,提升诊断效率。
  • 宽频范围:2kHz-100kHz,及早发现潜在绝缘缺陷,避免设备故障或弧闪事故。
  • 安全可靠:检测距离可达120米,保障人员安全,减少意外风险,降低经济损失,适合高压电工、电气测试及电网维护团队。
  • 简单易用:界面直观,轻松上手,可自动跟随高能量信号源的频段。机身重量近1.2kg,单手手持不费力,是电力运维的智能检测利器。
需要进行局部放电检测的关键区域:
绝缘子
变压器
高压电线
开关装置
避雷器
母线
高压线圈
断路器
电容器

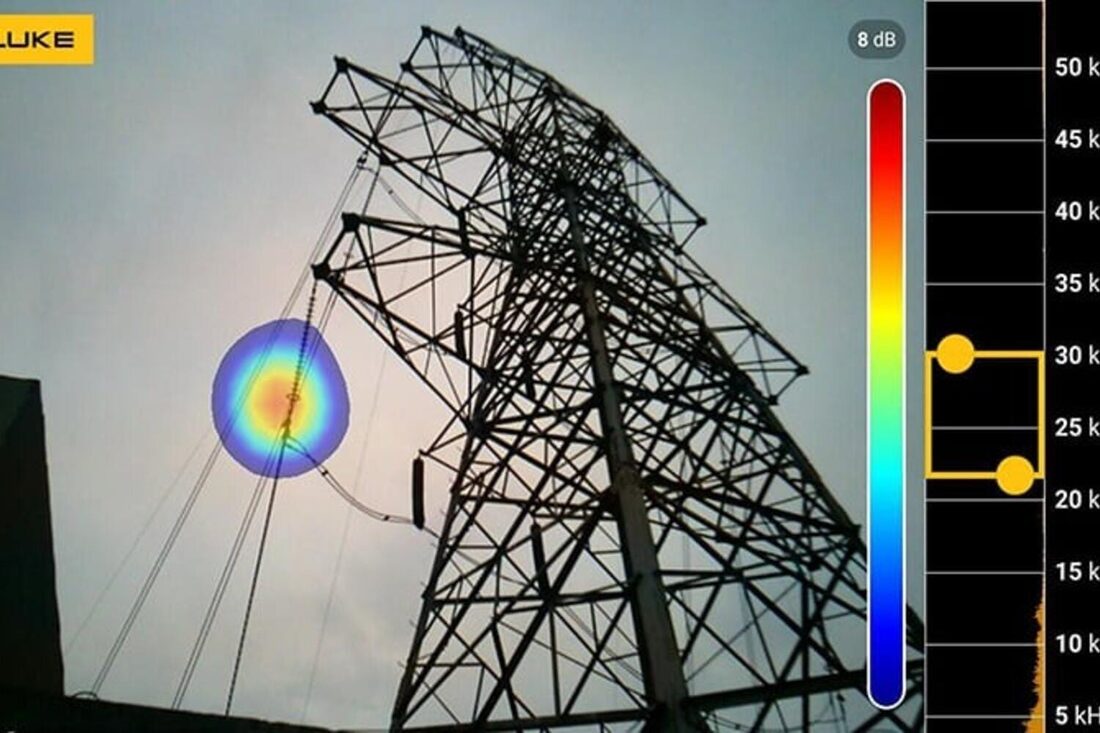

Fluke ii1020C 工业声学成像仪局部放电检测

气密性检测

  • 精准检测:搭载202个数字式 MEMS麦克风和升级算法,-26dBFS高敏成像,可识别低压力、低密度或小尺寸的微小泄漏。
  • 产品研发:保障产品以及关键部件的密封性能达标,包括但不限于风电叶片、发动机、燃油系统、空调系统等。
  • 设备检测:适用于化工反应釜、压力容器、管道系统等密封设备,保障其在高压、高温或腐蚀性环境下的安全运行。
  • 预防维护:在投产前或大修后进行气密性检测,避免能源浪费、环境污染及安全事故,提升设备长期稳定性。
应用行业:
制造业(汽车、机械、风电叶片制造等)
石油和天然气
化工行业
电力行业
新材料生产
航空航天
HVAC(暖通空调)
建筑行业
医疗设备
家电行业

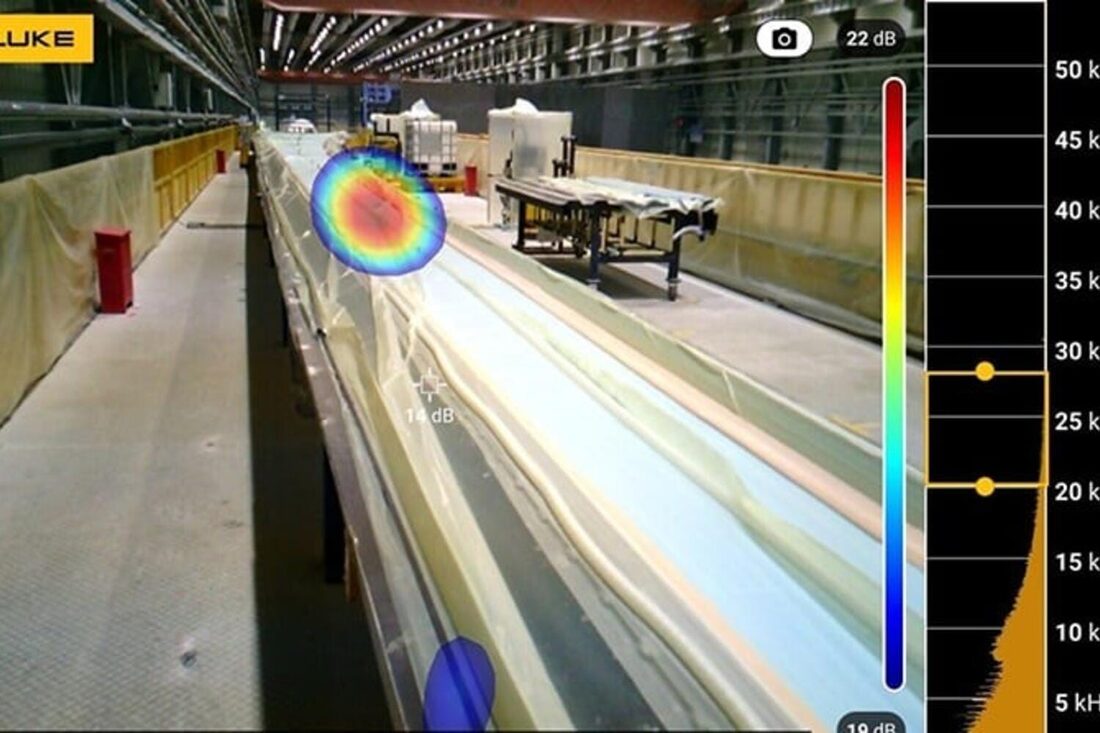

Fluke ii1020C 工业声学成像仪气密性检测

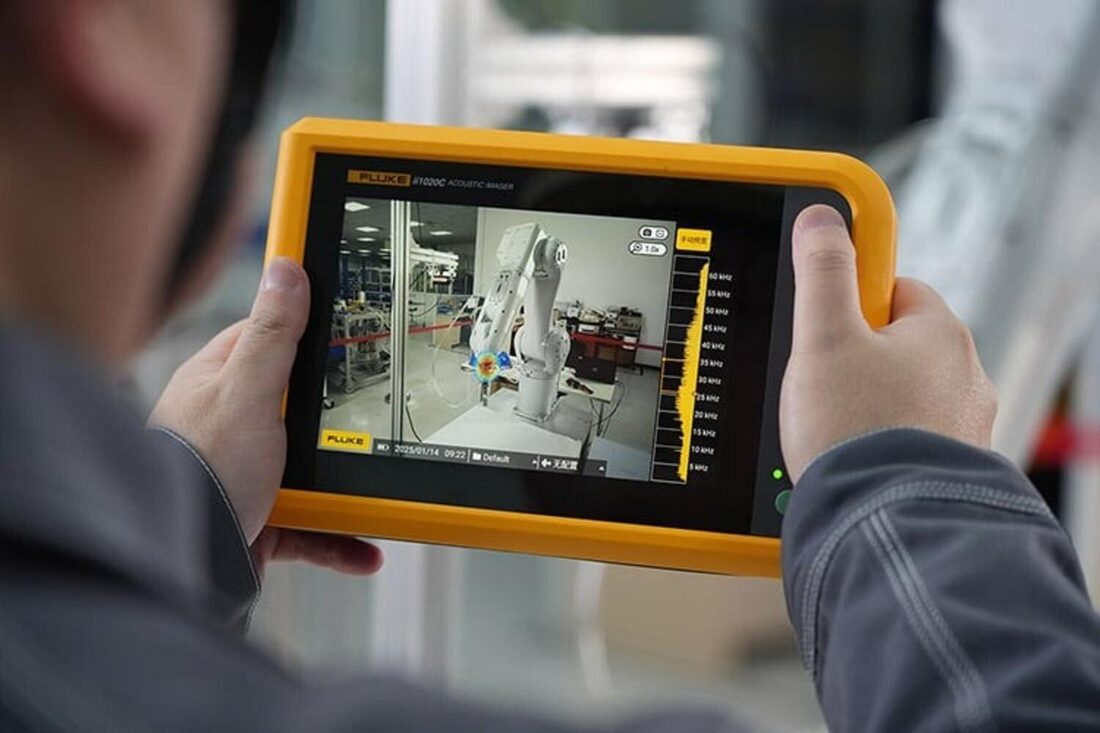

快速排查、高效定位 快速排查、高效定位

Fluke ii1020C声学成像仪集气体泄漏检测、局部放电定位和气密性测试于一体,是一款多功能智能检测设备。该设备配备 7 英寸 LCD 触摸屏,可一键捕获实时图像,能帮助工程师快速完成大面积扫描和故障定位。其核心的 SoundSight™ 声学成像技术将声波信号转化为可视图像,大幅提高了复杂工业环境下的故障排查效率。
轻松部署、保障安全 轻松部署、保障安全

作为工业检测领域的优秀品牌,福禄克始终将安全作为产品设计的核心理念。Fluke ii1020C声学成像仪采用创新的 202 个麦克风阵列布局和智能算法,最远可在 120 米距离外检测气体泄漏和局部放电,有效预防潜在的安全事故。此外,该设备采用一体化设计,无需外接线路或附加装置,彻底规避了现场作业时设备缠绕的风险。

高电压设备运维时,福禄克创新的 SoundSight™ 声学成像技术通过捕捉声波反射信号,实现了柜体免开箱检测,大幅提升了检测安全性和工作效率。

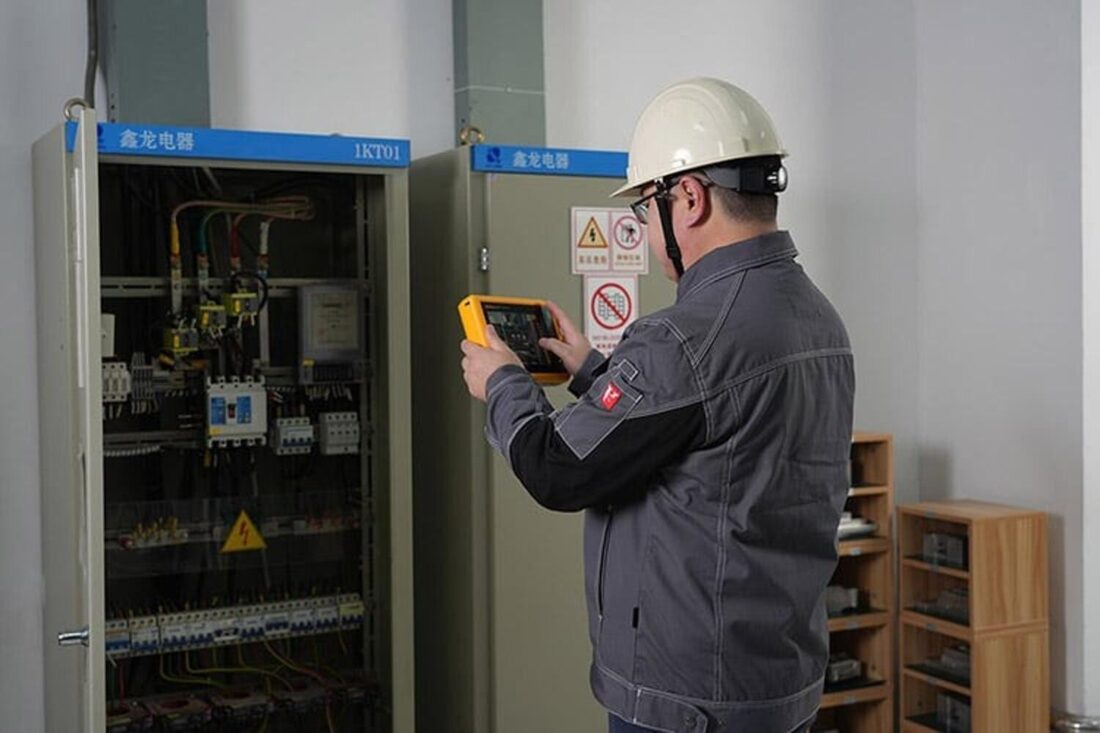

智检多能、效领未来 智检多能、效领未来

Fluke ii1020C集成了气体泄漏检测、局部放电定位和气密性测试三大核心功能,实现了一机多用的高效检测方案。这款多功能设备可独立完成复杂工况下的故障排查,适用于电力、石化、制造、化工等多个行业的检测需求。其智能化功能支持视频录制和高清拍照,图片标记和文本批注,设备端一键生成报告,这将传统检测流程优化 40% 以上,显著提升了工作效率和检测准确性,为现代化工业检测提供了完整的解决方案。

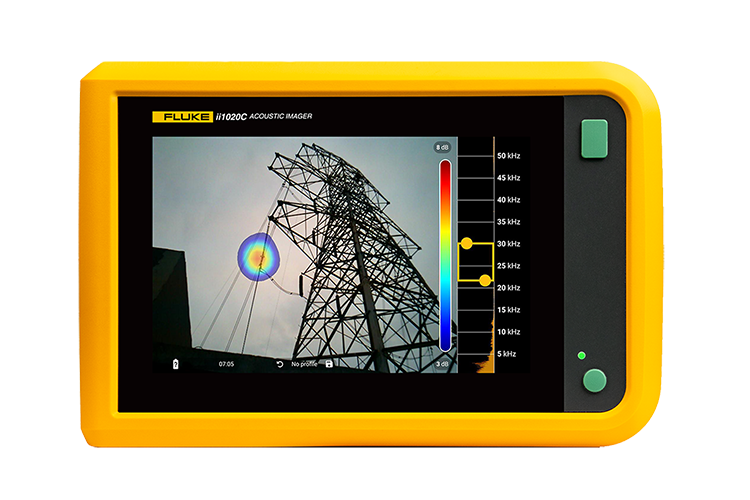

无需培训、轻松上手 无需培训、轻松上手

Fluke ii1020C声学成像仪采用直观简单的操作界面,用户无需专业培训即可快速上手。一键即可开机,设备智能跟随高能量信号源的频段(也可手动选择特定频段),快速进入扫描状态,精准定位气体泄漏、局部放电等问题。这种即开即用的设计理念,不仅降低了使用门槛,还确保了检测工作的高效开展,特别适合现场快速排查和多点检测的应用场景。

技术规格

技术指标
主要功能 ii1020C
传感器
麦克风数量 202个数字式 MEMS 麦克风
频段 2 kHz 至 100 kHz
2 kHz 至 64 kHz
工作距离1 0.5 至 120 米
视场 (FOV) 64° x 48° (典型)
标称帧速 25 FPS
内置数字相机(可见光)
视场 (FOV) 64° x 48° (典型)
焦距 固定镜头
缩放 3 倍数码变焦
分辨率 1300 万像素
显示屏
尺寸 7" LCD,带背光,阳光下清晰可读
分辨率 1280 x 800(1,024,000 像素)
触摸屏 电容式
声像图 SoundMap™图像
图像存储
存储容量 128 GB
图像格式 可见光图像与 SoundMap™(.JPG)图像混合
视频格式 可见光视频与 SoundMap™(.MP4)视频混合
视频时长 最长 5 分钟
数字导出 通过 USB-C 传输
声学测量和分析
灵敏度(典型) -26 dBFS
信噪比(典型) 73 dBA
分类和量化
LeakQ™模式 泄漏速率,以及泄漏成本估算
PDQ模式™ 局部放电类型分类、局部放电的概率估算、实时显示PRPD图谱
频带选择 用户可选(通过用户预设或手动输入)
电池
电池 标配2块现场可更换的充电锂离子电池
电池续航 >3.5 小时
电池充电时间 <3 小时
电池充电系统 USB-C 内置充电或电池单独充电(需选配充电底座套装)
软件
易于使用 直观的用户界面
声学参数:显示 dB 标度 打开/关闭
声学参数:配置文件 预设捕获配置文件
声学参数:高频 有
声学参数:多源 显示单源或多源
调色板:颜色 3 种:灰度、铁红色和蓝红色
调色板:叠加透明度 有:1-100 %
灰度模式 有
目标中心标记 打开/关闭,显示目标中心点的dB级别读数
频谱趋势图 频率和 dB 等级
泄漏值 泄漏成本、泄漏量
主管理菜单 有
标注 资产名称;资产 ID;资产类型;泄漏类型;气体类型;压力
照片备注 最多4张照片备注
资产检查状态 “调整后”;“调整前”;“待定”
资产 ID 文本输入和基于二维码的自动资产 ID 识别
行动注释 行动要求、行动优先级、行动说明
频率范围 手动/自动
报告功能 支持,本机一键生成报告并存储
其他 工作条件、天气情况说明
一般技术指标
三脚架支架/连接器 有:1/4"-20
LED照明 有
USB 2 x USB-C
无线 Wi-Fi,蓝牙
工作温度 -10 至 45 °C
存储温度 -20 至 70 °C,不带电池
相对湿度 10 至 95% 无冷凝
尺寸(高 x 宽 x 长) 235 mm x 154 mm x 46mm
重量(含电池) 1.2 kg
防护等级 (IP) IEC 60529: IP54
保修期 2 年
自诊断通知 阵列健康测试,用于确定何时需对麦克风阵列进行维护
支持语言 简体中文
符合 RoHS 指令 是
安全性
一般安全 IEC 61010-1:污染等级 2
国际电磁兼容性 (EMC) IEC 61326-1:工业电磁环境,CISPR 11:第 1 组,A 类
¹ 具体取决于环境条件
