产品概述

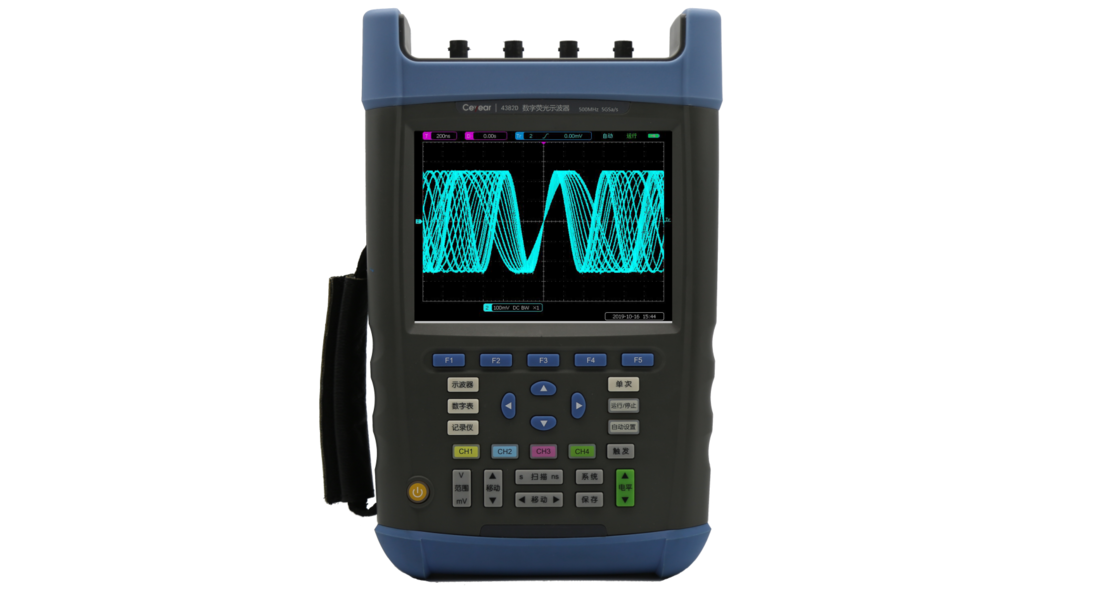

4382系列手持式数字荧光示波器具有8个产品型号，带宽200MHz、350MHz、500MHz、1GHz，最高采样率5GSa/s，最大存储深度60kpts/CH，最快波形捕获率10万个波形/秒，独创的Any Acquire Phosphor技术，为您提供全新的示波器使用体验。
4382系列数字荧光示波器集示波器、数字表、记录仪、总线分析仪四种仪器于一体，具有波形自动设置和即触即测、无源探头自动识别、参数测量与分析、光标测量、数学运算和FFT分析、视窗扩展、串行总线触发与分析、模板和功率测量、波形记录与回放等功能，支持以太网程控，方便您集成开发使用。4382系列数字荧光示波器分为四通道型4382B/C/D/E和两通道型4382BA/CA/DA/EA。示波器、数字表和记录仪功能为标配，总线分析仪为选配。
功能特点

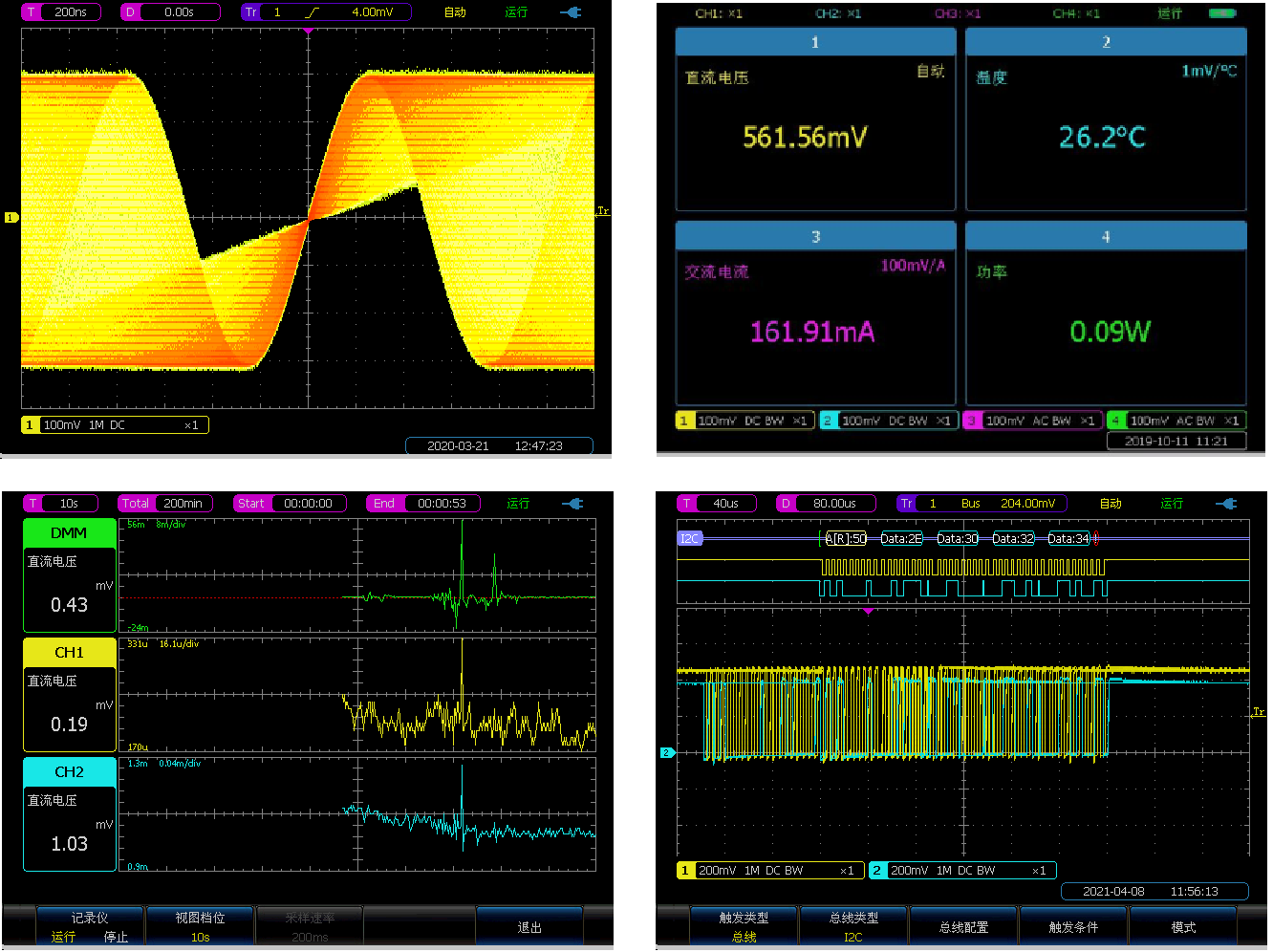

l 四合一仪器
示波器、数字表、记录仪及总线分析仪四合一，帮助您轻松应对各种挑战。
l Any Acquire Phosphor技术
任意捕获及荧光显示技术为您提供5GSa/s的采样率、10万个波形/秒的波形捕获率、最大60kpts/CH的存储深度、更精确的数字触发以及更全面的分析。
l 丰富的探头选件
支持无源探头、高压单端探头、高压差分探头、电流探头，满足您不同场合的探头测试需求。
l 彩色显示器及电容触摸屏
6.5英寸彩色方屏液晶显示器，分辨率640×480。电容触摸屏，快速实现各种输入和选择操作。
l 体积小、重量轻，内置锂电池，适合外场测试

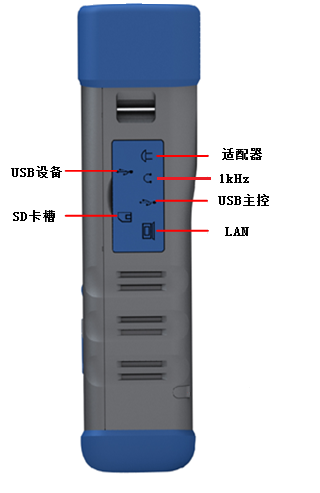

手持式结构，内置锂电池，外设接口丰富，最大重量＜2.5kg（含电池），适合外场使用。
l 10万个波形/秒的波形捕获率，快速发现和捕获偶发事件

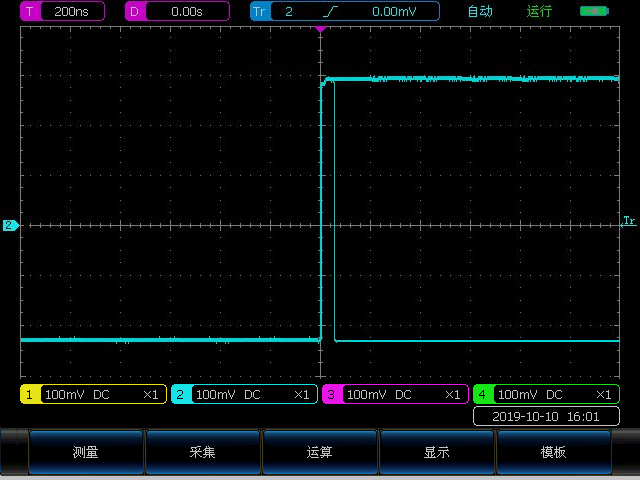

10万个波形/秒的波形捕获率，5GSa/s的采样率，极大提高了毛刺和偶发事件捕获的概率，让您在更长的采集时间内查看到更多的波形细节。最高5GSa/s的采样率，精确地重建信号波形

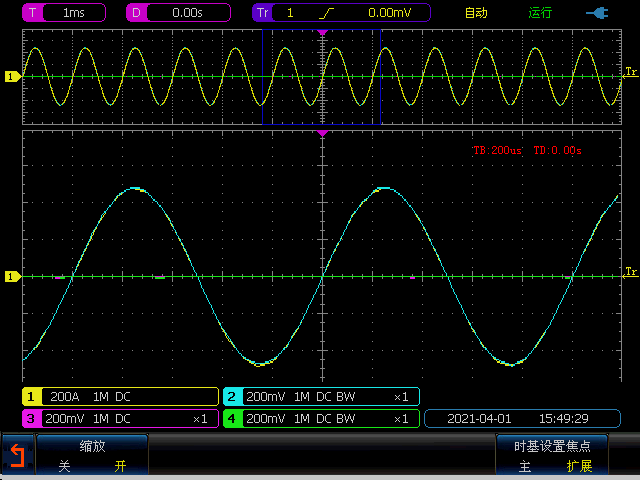

l 最大60kpts/CH的深度存储，支持视窗扩展，全局与细节的同步显示
最大60kpts/CH的深度存储器，示波器即使在慢时基档位下依然保持高的采样率和快的波形捕获率。支持视窗扩展，可局部放大观察波形的细节，为您提供波形全局与细节的同步显示。

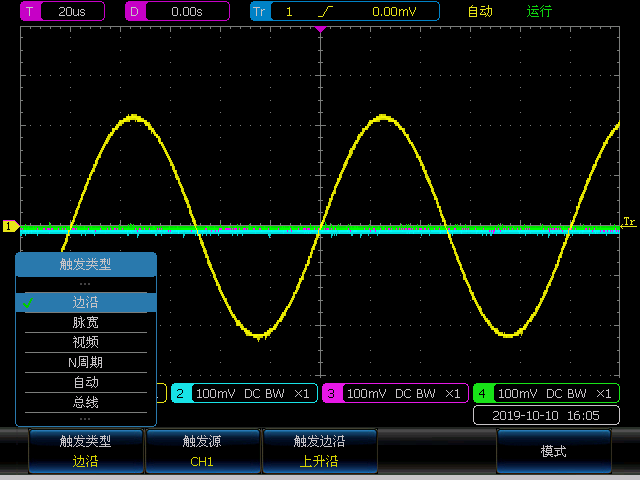

l 丰富的触发功能，精确的数字触发，准确锁定触发事件
4382系列示波器提供一套丰富的触发功能，含边沿、脉宽、视频、N周期、串行总线触发等，为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。4382系列示波器采用精确的数字触发技术，直接对ADC采集样本进行触发点测定，能抑制干扰信号影响，迅速锁定触发事件，为示波器准确的显示和分析信号奠定基础。
l 强大的计算分析工具，为您提供深层次的数据挖掘与分析
4382系列示波器提供一套完善的分析工具，包括光标测量，参数自动测量，加、减、乘、FFT分析，XY显示、模板测试等，为您提供深层次的数据挖掘与分析，从而满足您多方位的测量分析需求。

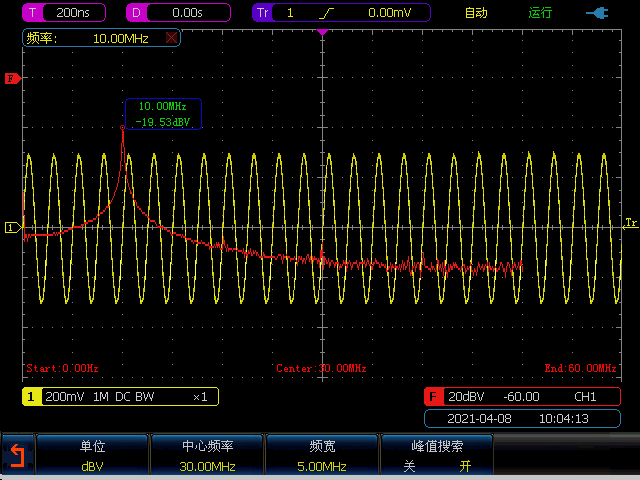

FFT分析：观察信号的频域特性

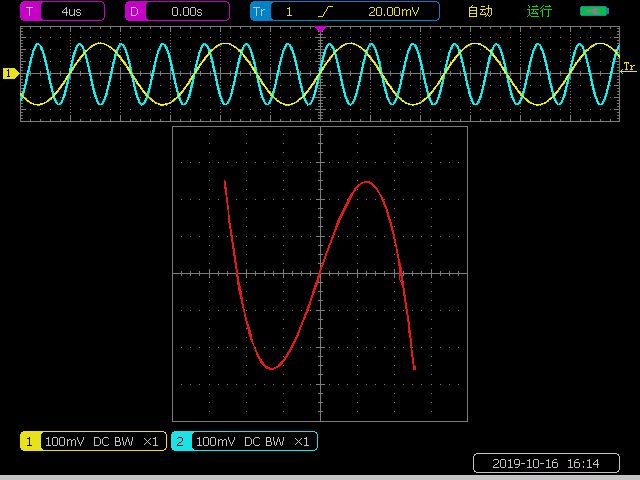

XY显示

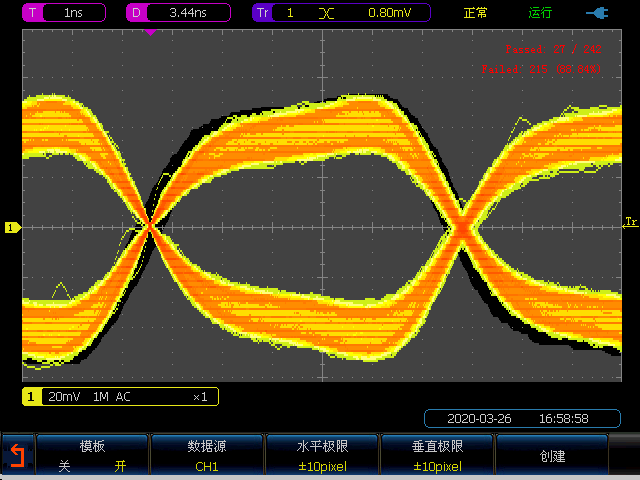

模板测试

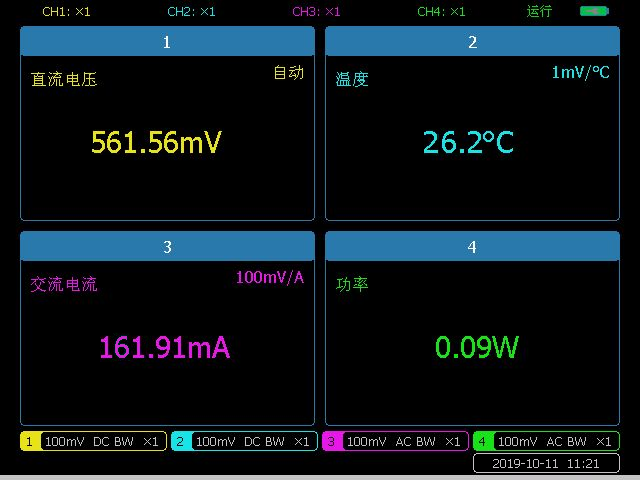

数字表
4382B/C/D/E四通道机型数字表功能提供了4个数字电压表，具有电压、电流（电流探头）、温度（温度探头）、功率等的测量功能，可显示5位有效数字。数字表复用示波器输入接口，极大简化了操作，快速地解决多种模拟量设计与分析问题。
数字表

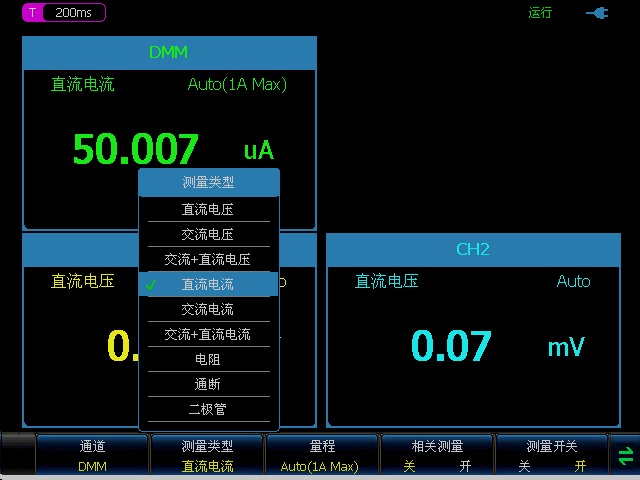

4382BA/CA/DA/EA两通道机型还具有1个60000计数的数字万用表，包含交直流电压、电流、电阻、二极管、通断等多种测试功能，提供高分辨率、高精度的数字万用表解决方案。

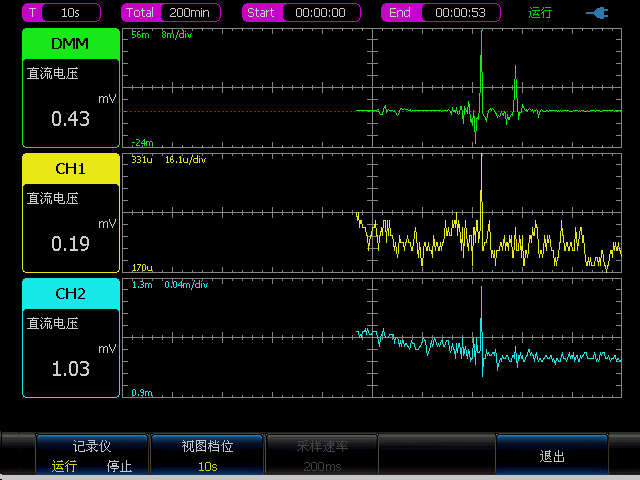

记录仪
记录仪可帮助您记录长时间的模拟信号，用于分析长时间的设备运行状况，极大提高测试效率。记录仪具有示波器的波形记录和数字表的曲线记录两种方式。
l 曲线记录
曲线记录可以帮助记录数字表读数并绘制趋势线，提供了长时间记录读数的方法，极大方便了参数趋势的分析。
l 波形记录
波形记录可以帮助记录示波器波形信息，并可以设置自动停止条件等。

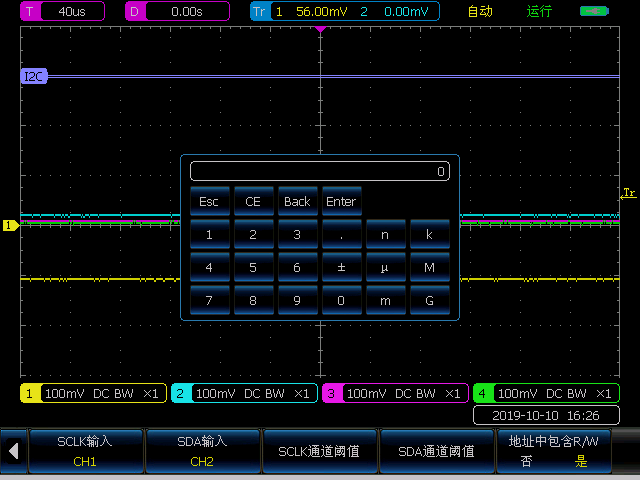

总线分析仪（选配）

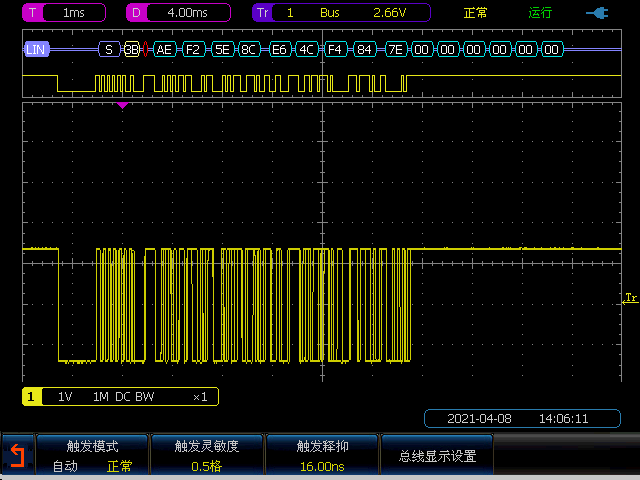

总线分析仪（选件S01~S09）可用于触发和解码常用的串行总线（I2C、RS232、SPI 、CAN、LIN、FlexRay、Audio、USB、MIL-STD-1553）标准上的数据包级的内容。
