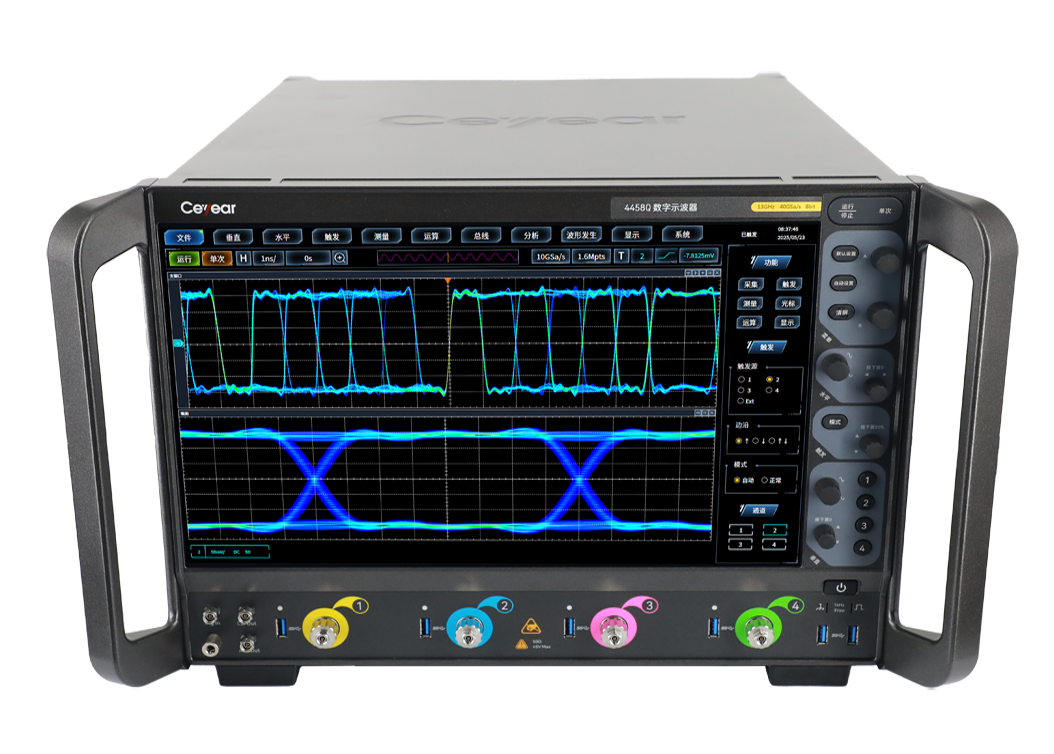

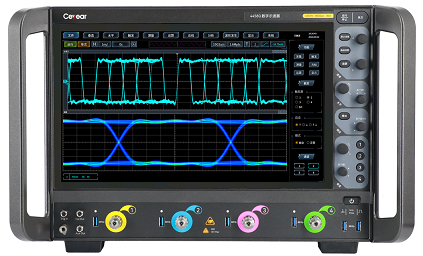

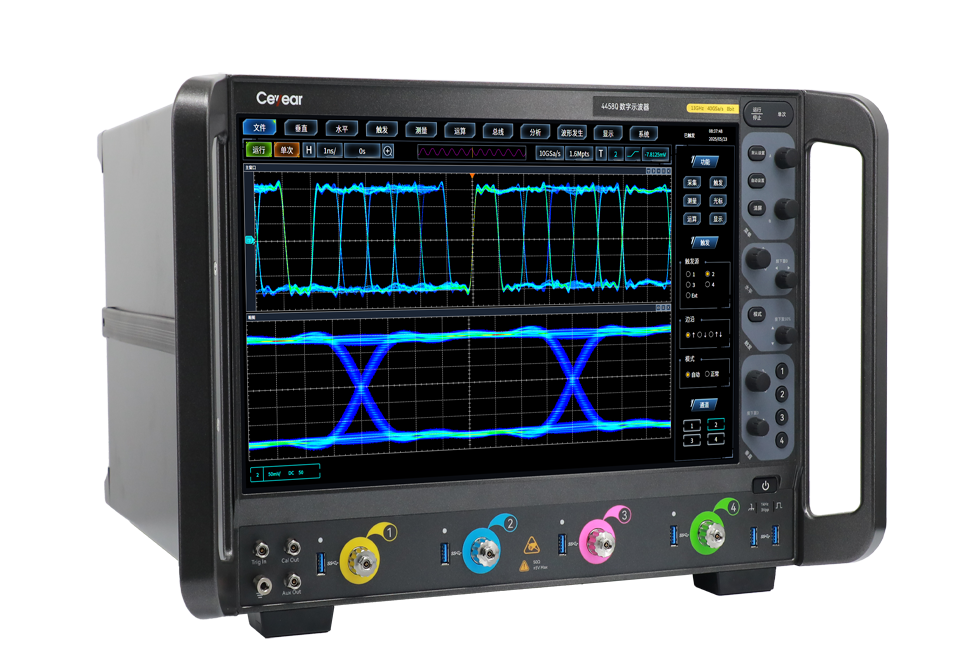

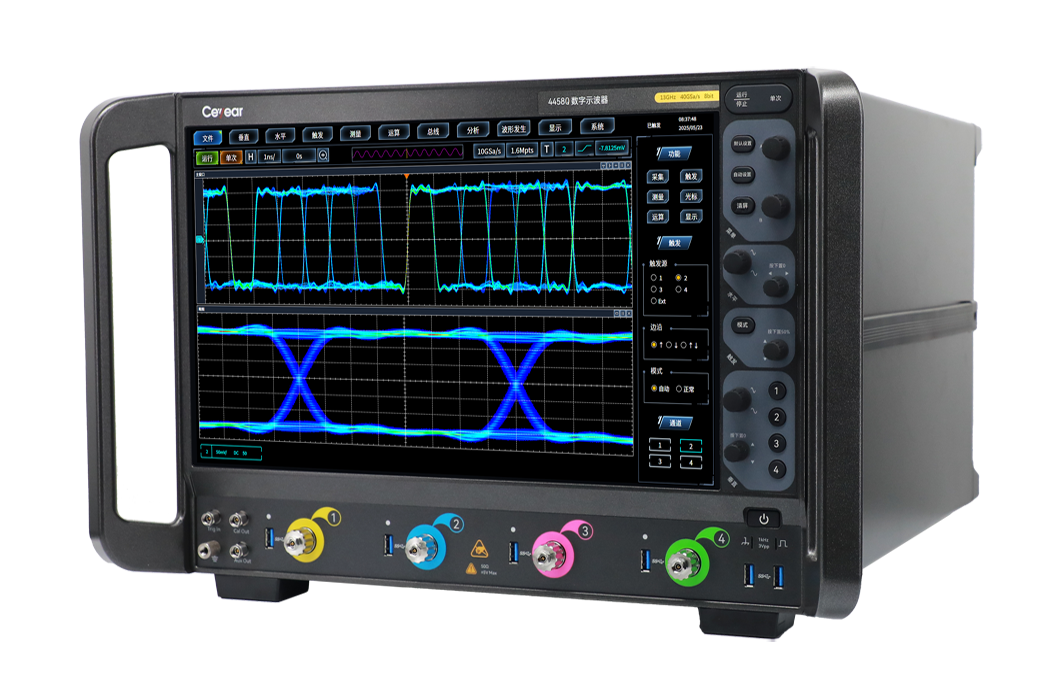

4458系列数字示波器

垂

直

系

统

通道数

4

模拟带宽

（50Ω且≥5mV/div）

8GHz

10GHz

13GHz

16GHz

模拟带宽

（1MΩ或＜5mV/div）

500MHz

上升时间

（50Ω、最快档位典型值）

≤54ps

≤44ps

≤34ps

≤30ps

上升时间

（1MΩ、最快档位典型值）

≤700ps

过冲（50Ω）

≤15%

≤20%

≤20%

≤30%

过冲（1MΩ）

≤20%

带宽限制

20MHz、200MHz、500MHz、1GHz~全带宽（步进1GHz，不超全带宽）

输入阻抗

50Ω±3%、1MΩ±2% || 36pF±20%

输入耦合

50Ω：DC

1MΩ：DC、AC

垂直灵敏度范围

50Ω：1mV/div~1V/div

1MΩ：1mV/div~5V/div

垂直增益精度

≥2mV/div：±2%FS

＜2mV/div：±3%FS

垂直分辨率

8bit

动态范围

距离屏幕中心：±4格

最大输入电压

50Ω：±5Vpk

1MΩ：±20Vpk

偏置范围（50Ω）

≤10mV/div：±0.5V

＞10mV/div且≤100mV/div：±1V

＞100mV/div且≤200mV/div：±2V

＞200mV/div：±4V

偏置范围（1MΩ）

≤10mV/div：±1V

＞10mV/div且≤100mV/div：±2V

＞100mV/div：±20V

偏置精度

±（0.2div×垂直灵敏度+1.0%×偏置值+2mV）

通道间隔离度

≥60dB

≥50dB

≥50dB

≥40dB

水

平

系

统

最高采样率

40GSa/s（全通道）、50GSa/s（全通道，选配4458-H90-50G时）

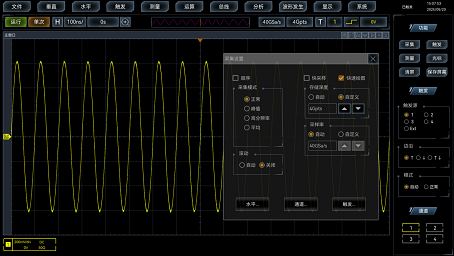

最大存储深度

4Gpts（全通道）

采集模式

正常：采集取样的值

峰值：取样毛刺≤50ps

高分辨率：垂直分辨率提升，最高16bit

平均：包含多个波形的平均

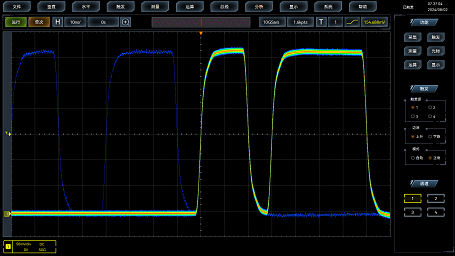

最快波形捕获率

快采样模式：≥100万个波形/秒；顺序录制模式：≥350万个波形/秒

时基范围

1.25ps/div~1000s/div

时基精度

±（0.1ppm+0.1ppm/年老化率）

时基延时范围

触发前1屏、触发后最大5000s

通道间延迟时间差

以CH1为基准，CH2/CH3/CH4：≤±20ps

通道间延时调节范围

±1us，最小步进≤25fs

通道间抖动（RMS）

≤5ps

触

发

系

统

触发源

模拟通道CH1~CH4、外部（前面板Aux Trig IN）、外部（后面板Trig IN）、数字通道D0～D15（选配4458-H01或4458-H01-P时）

触发模式

自动、正常、单次

触发释抑范围

8ns～200s

触发电平范围

CH1~CH4：±4格

前面板Aux Trig IN：±4V

后面板Trig IN（50Ω档位）：±4V

后面板Trig IN（1MΩ档位）：直通时±4V，/10时±40V

外触发最大输入电压

前面板Aux Trig IN：±5Vpk

后面板Trig IN（50Ω档位）：±5Vpk

后面板Trig IN（1MΩ档位）：±50Vpk

触发灵敏度

CH1~CH4：

4458N/P：1格（≥10mV/div）；2格（5mV/div）；3格（2mV/div）；4格（1mV/div）；

4458Q/R：1格（≥20mV/div）；2格（10mV/div）；3格（2mV/div ~5mV/div）；4格（1mV/div）；

用户可调节，步进0.1格

外部（前面板Aux Trig IN）：≤100mV（@4GHz）；

默认高灵敏度，用户可调节（高、中、低）

外部（后面板Trig IN）：直通时≤100mV（@200MHz），/10时≤1V（@200MHz）；

默认高灵敏度，用户可调节（高、中、低）

外触发延迟时间差

前面板Aux Trig IN：≤±100ps

后面板Trig IN：≤±100ps

触发抖动（RMS）

CH1~CH4：≤5ps

前面板Aux Trig IN：≤30ps

后面板Trig IN：≤30ps

外触发输入阻抗

前面板Aux Trig IN：50Ω±3%

后面板Trig IN（50Ω档位）：50Ω±2%

后面板Trig IN（1MΩ档位）：1MΩ±2% || 15pF±5pF

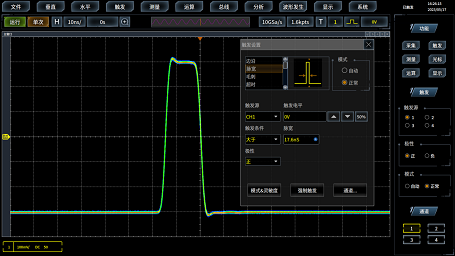

触发类型

边沿、边沿跳变、毛刺、脉宽、矮脉冲、超时、码型/状态、边沿到边沿、建立保持、窗口、猝发脉冲、级联、可视触发

测量与分析系统

自动测量

测量源：CH1～CH4；≥42种，可在屏幕上最多显示20个

光标

波形和屏幕

测量统计

4种，包括平均值、最小值、最大值、标准差

参考电平

用户可以定义自动测量的参考电平，可以用百分比或单位指定

范围

可选择屏幕或波形光标

波形直方图

信号源：CH1～CH4，类型：垂直、水平，测量种类：≥12种

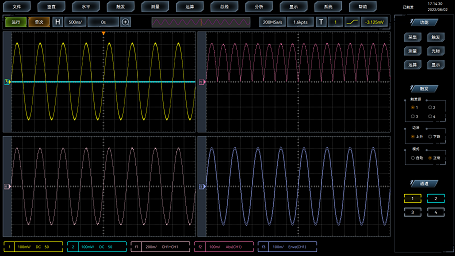

波形运算

支持的运算类型：≥27种，包括加、减、乘、除、绝对值、平方、平方根、Exp、Exp10、Ln、Log10、平均值、最大值、最小值、包络、插值、倒数、反相、积分、平方根和、微分、高通滤波器、低通滤波器、平滑滤波、FFT、XY、高级运算等

FFT

分析通道数：2个

测量源：CH1～CH4

窗类型：矩形、汉明、汉宁、布莱克曼-哈里斯、平顶

峰值个数：20个

极限模板测试

（选件S01）

选择模板：标准、定制、极限测试

测量源：CH1～CH4

模板比例：锁定到源开/关

测试停止条件：不停止、波形(1～1000000)、时间(1秒～48小时)

违例阀值：1～1000000

失败动作：停止采集、保存波形、保存屏幕、辅助输出

结果显示：测试状态，波形总数，违例波形数，违例比率，测试计时，命中总数，每个模板段命中数

功率测量与分析

（选件S02）

支持的测量类型：5种；测量类型：电源质量、纹波、谐波、开关损耗、安全作业区

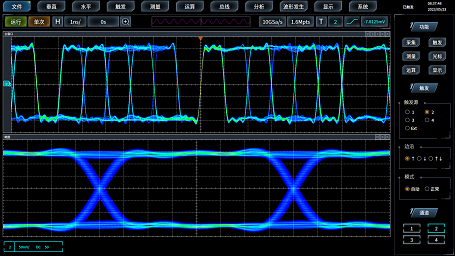

眼图分析

（选件S20）

眼图显示

眼图测量：主要包括眼高，眼宽，0电平，1电平，Q因数等

抖动分析

（选件S21）

抖动显示：直方图，趋势图，频谱图，浴盆曲线

抖动分解：Tj，Rj，Dj，Pj，DDj，ISI，DCD

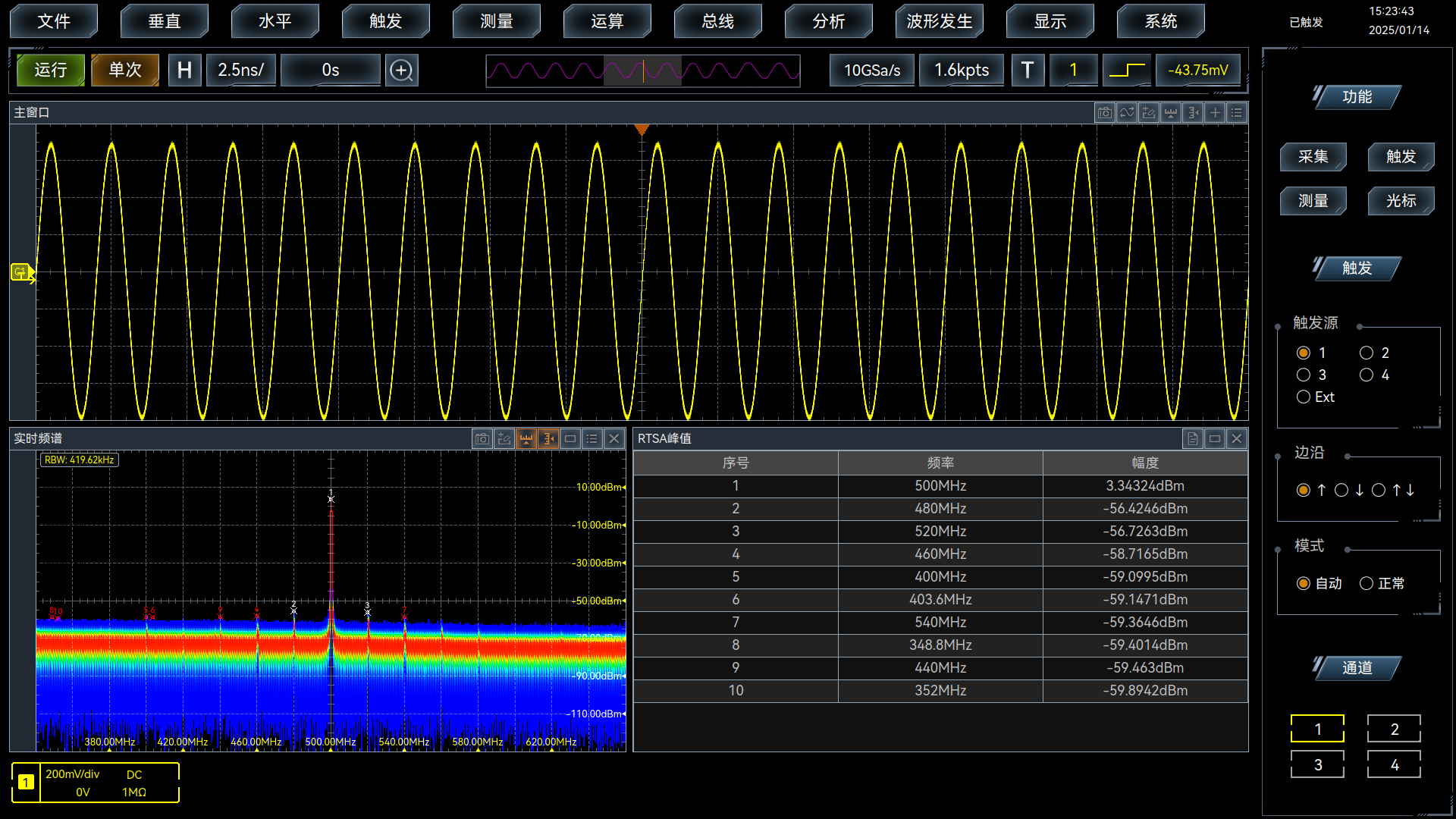

实时频谱分析

（选件S22）

分析通道数：1个

分析频率范围：DC～示波器带宽

实时分析带宽：10MHz、20MHz、40MHz、80MHz、160MHz、320MHz

窗口类型：矩形，汉明，汉宁，Black-Man，平顶，凯塞尔，三角

FFT波形刷新率：≥40万次/秒

信号分析软件

（选件78000A）

支持PSK、QAM、ASK、FSK等调制类型的分析，包括时域图、频谱图、星座图、频率误差、相位误差、EVM等

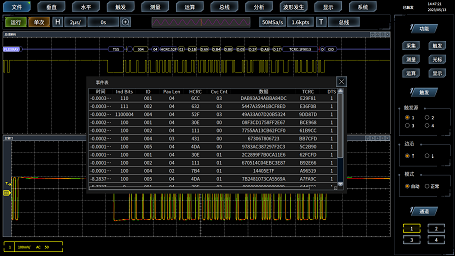

总线分析仪

选件

解码通道数量

1个

显示格式

二进制、十六进制

显示方式

总线视图、数字视图及带有时标信息的事件表

总线解码类型

I2C、RS232、SPI、CAN、CAN FD、LIN、FlexRay、Audio、USB、MIL-STD-1553、ARINC429、SENT、Manchester

I2C触发与分析

在10Mbps以内的I2C总线上的开始、重复开始、停止、确认丢失、地址、数据、地址/数据上触发，支持7位/10位地址协议类型，信号类型：单端

RS232触发与分析

在50bps～2Mbps以内的发送位开始、发送数据、Tx奇偶校验错误、发送包结束、接收位开始、接收数据、Rx奇偶校验错误、接收包结束上触发，信号类型：单端

SPI触发与分析

在10Mbps速率内SPI总线上的SS有效、MOSI、MISO、 MOSI和MISO上触发, 信号类型：单端

CAN触发与分析

在10kbps～1Mbps以内CAN信号上的帧开头、帧结尾、位填充错误、响应错误、ID、数据、ID和数据、帧的类型上触发, 信号类型：单端、差分、CAN_L、CAN_H

LIN触发与分析

在800bps～100kbps以内LIN信号的同步、标识符、数据、标识符/数据、唤醒帧、睡眠帧、错误上触发，支持协议标准：v1.x、v2.x，信号类型：单端

FlexRay触发与分析

在2.5Mbps、5Mbps、10Mbps以内的帧开头、指示位、标识符、循环数、标头字段、数据、标识符和数据、帧结尾、错误上触发，信号类型：BP、BM、TX/RX

Audio触发与分析

在10Mbps内字选择、数据上触发，支持协议类型：I2S、LJ、RJ、TDM，信号类型：单端

USB触发与分析

在低速1.5Mbps或全速12Mbps的USB信号的同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发，信号类型：单端、差分

MIL-STD-1553触发与分析

在速率1Mbps的MIL-STD-1553信号的同步、命令、状态、数据、时间、奇偶检验错误、同步错误、manchester错误、非连续错误上触发，信号类型：单端、差分

ARINC429触发与分析

在1Mbps速率内的 ARINC 429总线信号的字开始、字停止、标签、标签+位数、标签范围、错误、所有0位、所有1位、所有位（眼）上触发，信号类型：单端

CAN FD触发与分析

在10kbps～10Mbps以内CAN FD信号上的帧开头、帧类型、ID、数据、ID和数据、FD位、帧结尾、错误上触发，信号类型：CAN_L、CAN_H、Tx、Rx、差分

SENT触发与分析

在1Mbps速率内的快速通道消息开头、脉冲周期错误、快速通道SC和数据、快速通道CRC错误、暂停位、短串行CRC错误、短串行ID和数据、增强型CRC错误、增强型ID和数据上触发，信号类型：单端

Manchester触发与分析

在500Kbps～5Mbps速率内的帧起始、位、字上触发，信号类型：单端、差分

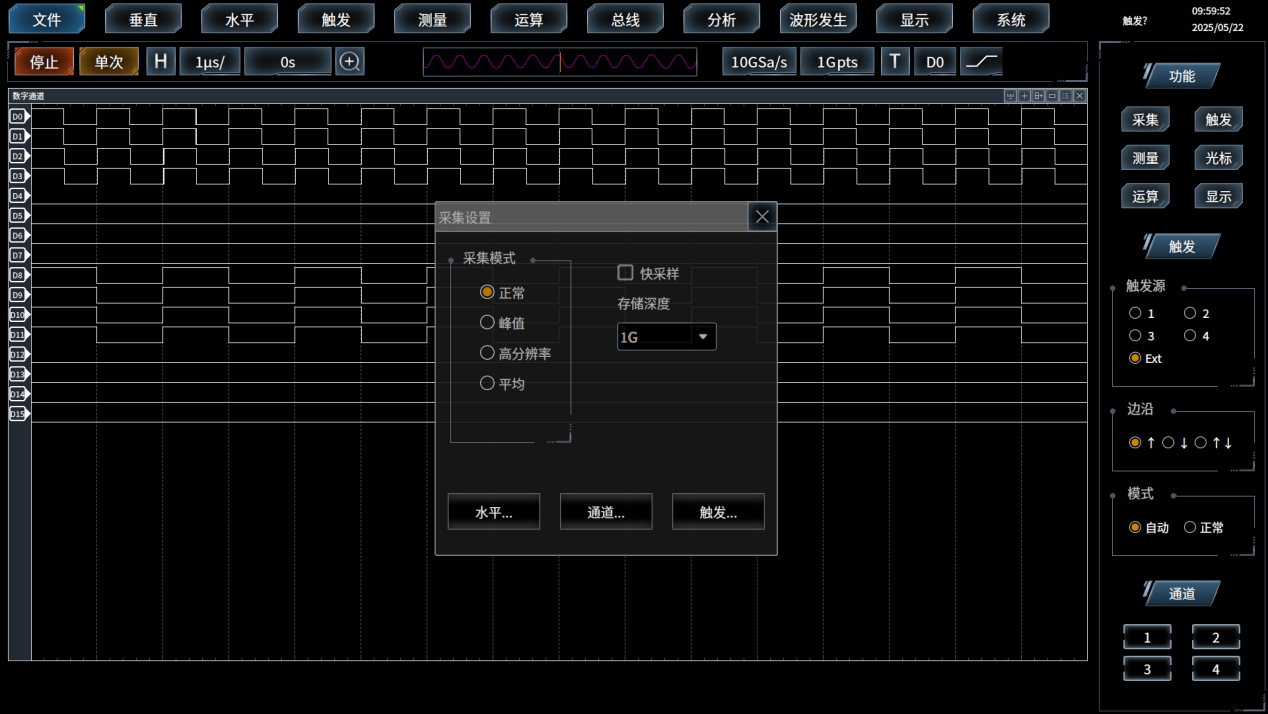

逻辑分析仪选件

数字通道数

16

阈值选择

TTL（1.4V）、5VCMOS（2.5V）、3.3VCMOS（1.65V）、2.5VCMOS（1.25V）、ECL(-1.3V)、PECL(3.7V)、LVDS、用户（自定义）

自定义阈值范围

±4V，最小步进≤10mV

阈值精度

±(100mV+3%×阈值设置值)

最大输入电压

±5Vpk

输入动态范围

±4Vpk

最小电压摆幅

500mVpp（@3GHz）

最大输入切换速率

3GHz

输入阻抗

50Ω±3%

垂直分辨率

1bit

定时采样率

≥20GSa/s（只开其中1组8个通道时），≥10GSa/s（通道全开时）

存储深度

1Gpts

最小检测脉宽

400ps

通道间延时误差

≤±1ns

逻辑探头选件

数字通道数

16

阈值选择

TTL（1.4V）、5VCMOS（2.5V）、3.3VCMOS（1.65V）、2.5VCMOS（1.25V）、ECL(-1.3V)、PECL(3.7V)、LVDS、用户（自定义）

自定义阈值范围

±20V，最小步进≤10mV

阈值精度

±(100mV+3%×阈值设置值)

最大输入电压

±40Vpk

输入动态范围

±20Vpk

最小电压摆幅

1Vpp（@2GHz）

最大输入切换速率

2GHz

输入阻抗

100kΩ±2% || 12pF±4pF

垂直分辨率

1bit

定时采样率

≥20GSa/s（只开其中1组8个通道时），≥10GSa/s（通道全开时）

存储深度

1Gpts

最小检测脉宽

500ps

通道间延时误差

≤±1ns

数字电压

表

测量源

CH1~CH4

测量类型

ACRMS、DC、DC+ACRMS

分辨率

4位

频率计

测量源

CH1～CH4

测量类型

频率、周期、累加器

测量分辨率

10位

显

示

系

统

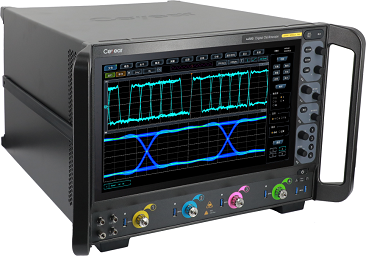

显示器类型

15.6英寸彩色液晶显示器

显示器分辨率

1920×1080

刻度

水平16格，垂直8格；完整、网格、十字准线、框架

触摸屏

电容触摸屏、支持波形和菜单的操作

波形窗口

用户自定义

波形类型

点、矢量、余辉

显示格式

YT、XY

灰度等级

256级

波形色彩

正常、反相、色温、光谱

亮度

波形、刻度及屏幕的亮度可以自由调节

系统配置

CPU

i7-9850HE，基本频率2.7GHz，最大睿频频率4.4GHz，6核，9M高速缓存，或相当配置

内存

16GB

GPU

Intel UHD Graphics 630集成显卡，最大频率1.15GHz，共享显存

硬盘

内置256G固态硬盘

操作系统

Linux（Ubuntu）

结

构

结构形式

台式

电源

工作电压：198Vac～242Vac，工作频率：47.5Hz～52.5Hz

功耗：＜600W（不含外部USB设备、有源探头等）

尺寸

宽×高×深=（426.0±2.0）mm×（310.3±1.2）mm×（500.0±2.0）mm（不包含底脚、把手、旋钮以及前后面板上突出的接口等）

重量

＜33kg

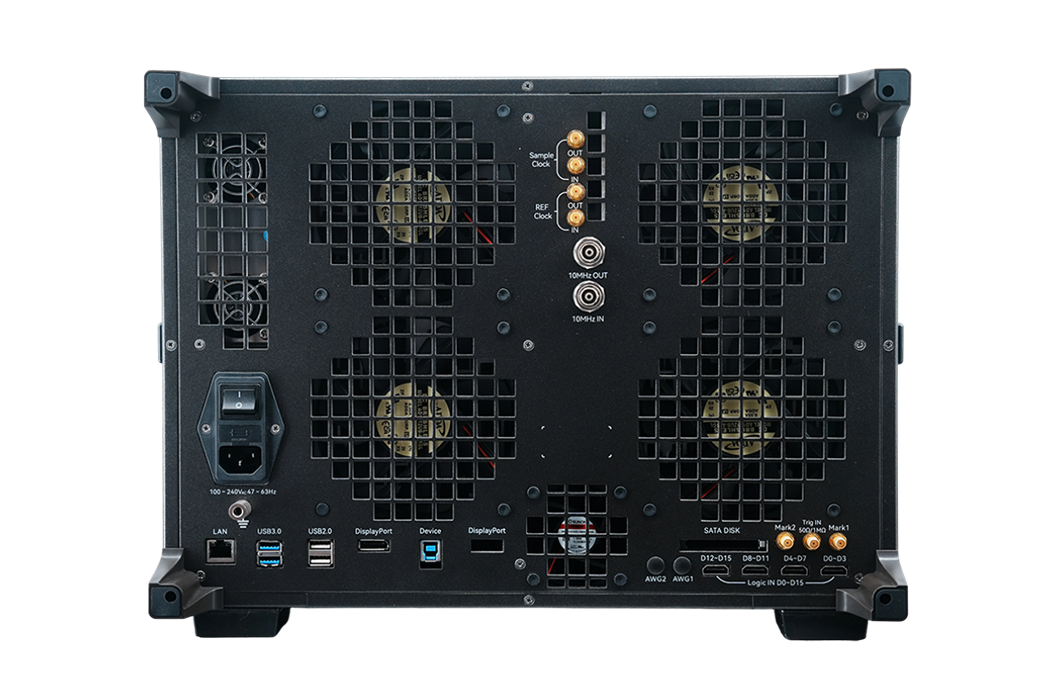

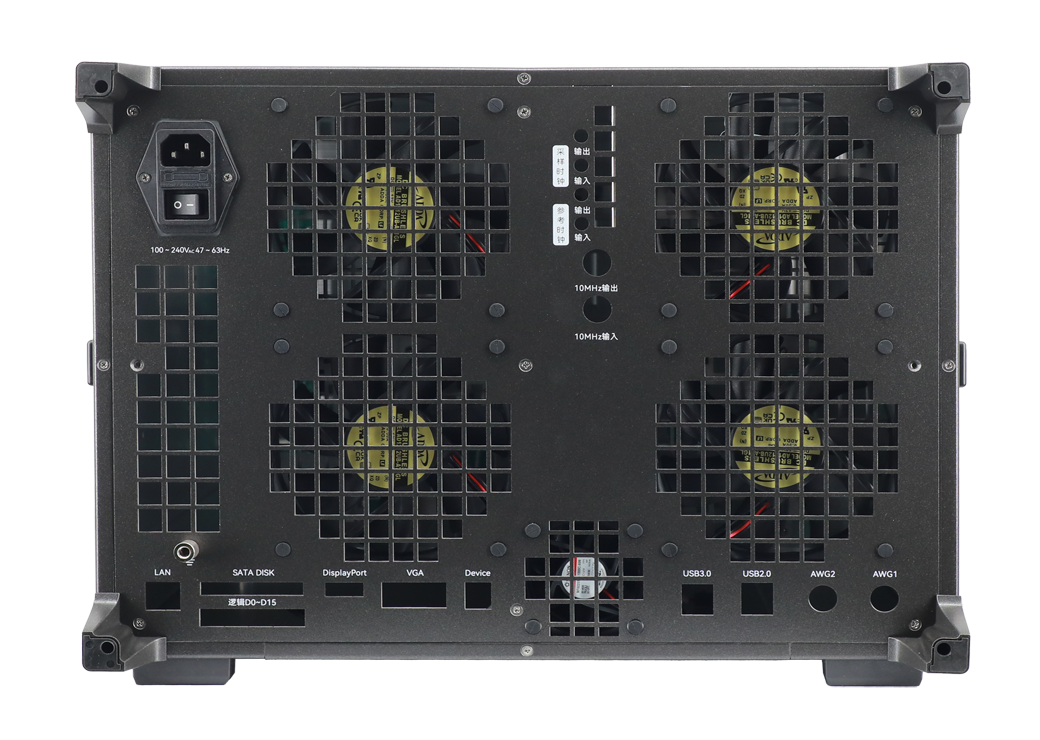

接口

模拟输入：示波器模拟输入接口为3.5mm阳头，兼容SMA接口

USB主控：前面板2个，后面板4个

USB探头供电接口：前面板4个

视频输出：后面板2个（DisplayPort）

SATA DISK：后面板1个

以太网：后面板1个（LAN）,具备以太网控制接口并支持远程开关机，10M/100M/1000M

辅助输入（外触发输入）：前面板1个（Aux Trig In/SMA阳头），后面板1个（Trig In/SMA阴头），用于外触发信号的输入

辅助输出（触发输出）：前面板1个（Aux Trig Out/SMA阳头），用于触发信号输出或极限模板测试的事件输出

10MHz参考输入：后面板1个（10MHz IN/BNC接口），用于接入外部10MHz参考时钟

10MHz参考输出：后面板1个（10MHz OUT/BNC接口），用于输出内部10MHz参考时钟

100MHz参考输入：后面板1个（REF Clock IN/SMA阴头），用于接入外部100MHz参考时钟

100MHz参考输出：后面板1个（REF Clock OUT/SMA阴头），用于输出内部100MHz参考时钟

2.5GHz采样时钟输出：后面板1个（Sample Clock OUT/SMA阴头），用于输出内部2.5GHz采样时钟

探头补偿器输出：前面板针脚，输出方波，频率（1.00±0.1）kHz，幅度（3.00±0.10）Vpp

接地端口：前面板1个，后面板1个，用于机箱的接地

工作温度

0℃~+40℃
