产品概述

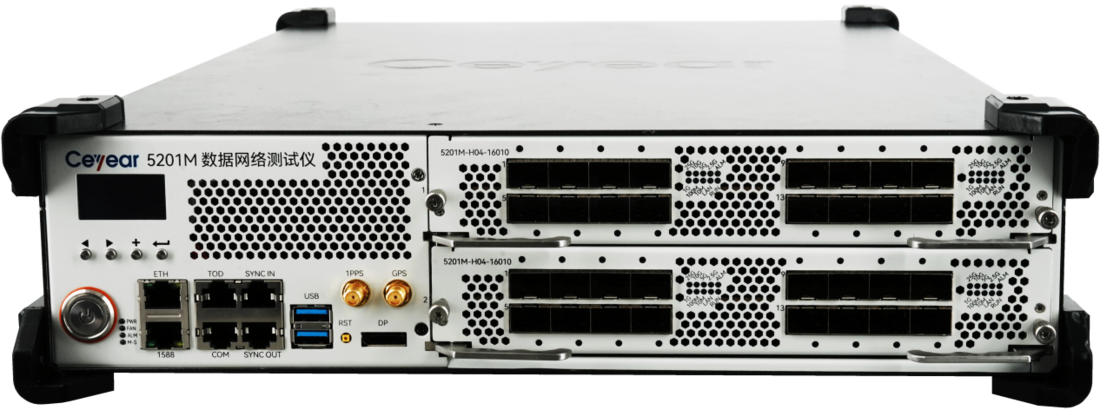

5201M数据网络测试仪是一款便携式、多功能、模块化仪表，提供业界一流的以太网二三层测试解决方案。测试仪面向以太网的专用测试设备，通过模拟真实网络环境和业务负载，对网络全链路、设备及核心组件开展功能性能验证、协议合规检测与故障定位，贯穿芯片和设备研发、生产、网络部署、运维优化全生命周期，是保障以太网传输稳定、高效、安全的核心工具。
适用对象：
硬件层面包括：PHY芯片、交换芯片、NPU/DPU、MAC控制器等网络核心芯片；交换机、路由器、网卡、光模块等网络设备。
场景层面包括：数据中心、企业园区、运营商网络、工业控制网、车载以太网、安防与物联网以及政府、金融、交通、电力、矿山等特殊行业专用以太网部署环境。
功能特点

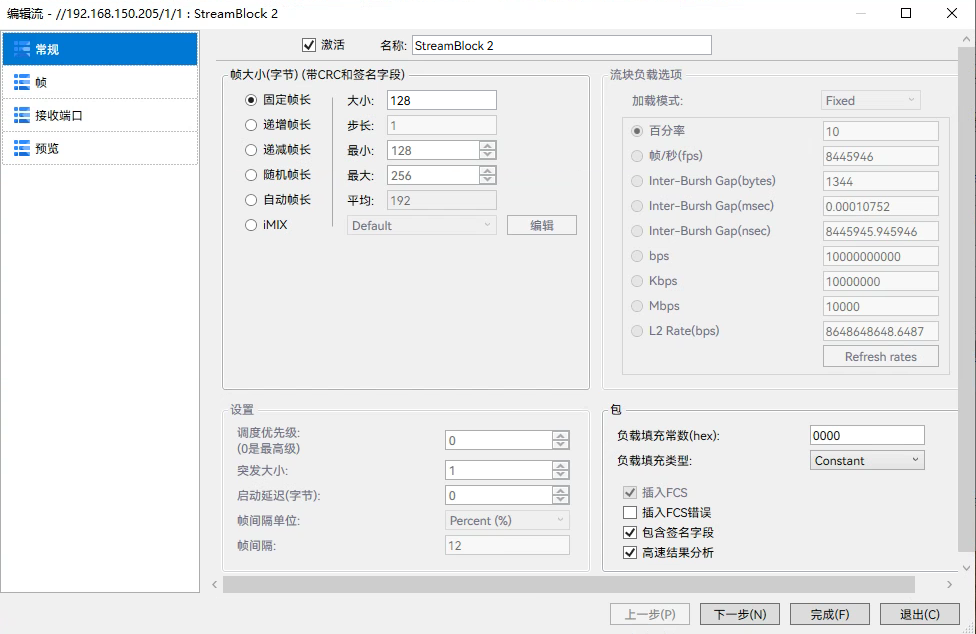

流量发生
模拟各种网络流量，包括速率、调度模式、发流方式、帧长、各协议层内容以及净荷都可以由用户自己定义。

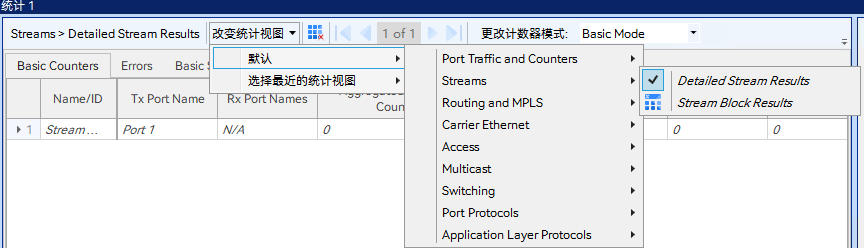

流量统计
提供强大的端口级和流级统计功能，方向上既包括接收侧，也包括发送侧，统计项数超过100个，覆盖基本统计、协议统计、错误统计、时延统计、抖动统计、序列统计以及自定义统计等。

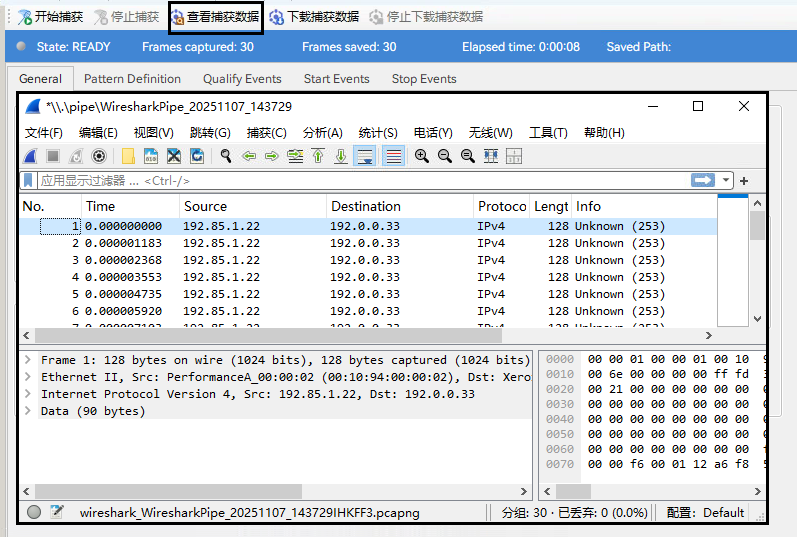

报文捕获
提供多种捕获模式，精准获取感兴趣的报文数据。支持触发和过滤，并且可按错误、帧长、协议、自定义图形等条件进行捕获。

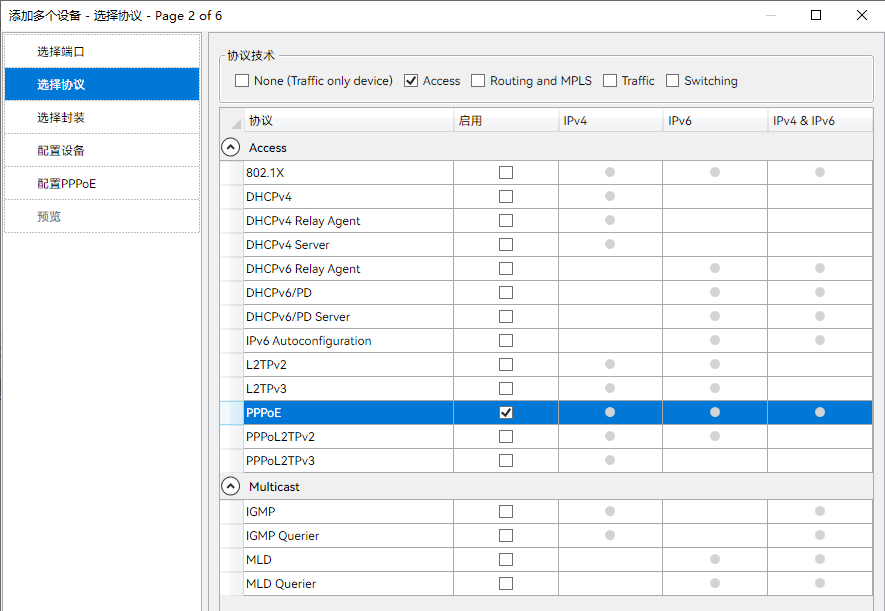

协议仿真
提供常见L2/L3层协议仿真功能，模拟不同的协议角色和行为，全面验证交换机、路由器以及网络的功能、性能。

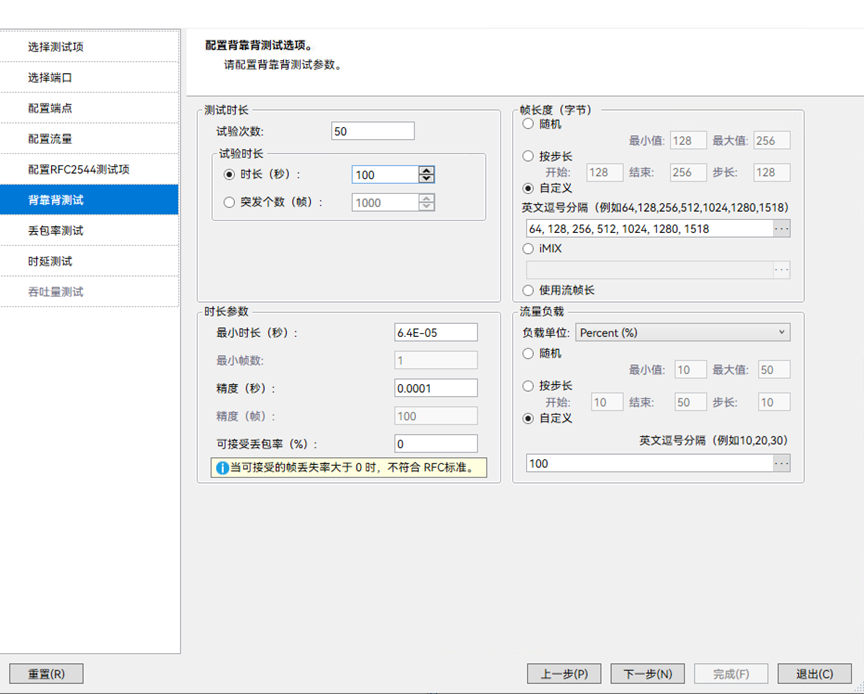

基准测试
提供RFC2544网络互连设备基准测试功能，测试包括背靠背、丢包率、时延、吞吐量，可通过向导方式快速完成测试配置，测试结束后可自动生成测试报告。

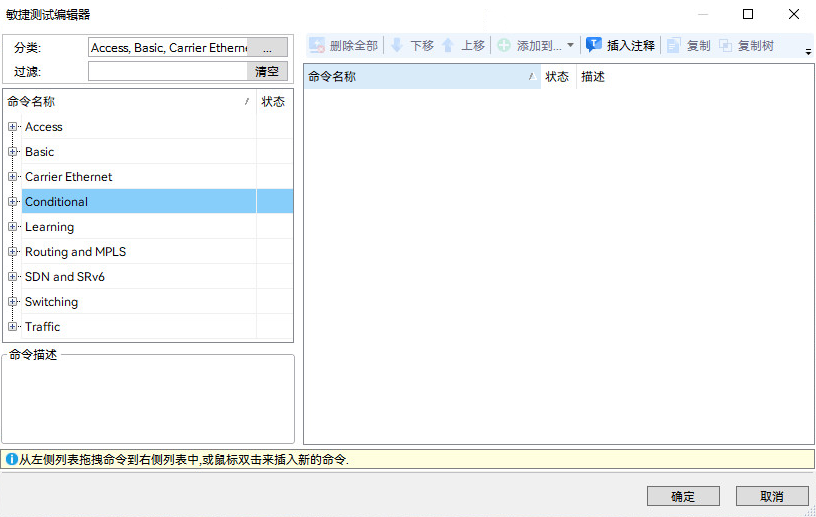

敏捷测试
提供图形化测试步命令编辑、判定设置，无需熟悉编程语言，通过鼠标从命令列表中选取命令，修改参数，即可编辑出所需命令序列，实现所需测试配置。
典型应用
网络设备研发与生产测试
对交换机、路由器、网卡等设备进行性能验证，测试端口吞吐量、转发时延、丢包率等关键指标，确保设备符合以太网相关协议标准与设计规格要求。模拟高速以太网环境，开展设备压力测试和稳定性测试，排查硬件兼容性或固件逻辑漏洞。
企业/数据中心网络部署验收
新办公园区、数据中心布线完成后，用测试仪检测网线连通性等指标，避免因布线问题导致网络卡顿。验证网络拓扑可靠性，模拟多终端并发访问、大文件传输场景，测试网络带宽利用率和负载均衡效果，确保满足业务需求。
网络故障排查与运维优化
当企业网络出现卡顿、断连时，用测试仪捕获数据包，分析TCP/UDP会话、VLAN标签、QoS优先级等信息，定位故障节点（如路由器端口故障、链路带宽瓶颈）。长期监测骨干网链路性能，记录带宽波动、丢包事件，为网络扩容、路由优化提供数据支撑。
技术指标
| 分类/型号 | 5201M-H03-08010 | 5201M-H04-16010 | 5201M-H05-04100 |
|---|---|---|---|
| 硬件 | |||
| 端口数 | 8 | 16 | 4 |
| 端口类型 | SFP28 | QSFP | |
| 端口速率 | 10G/1000M/100M/10M | 100G | |
| 端口占用 | 按单端口占用 | ||
| 尺寸(宽×高×深) | (217±1.2) mm×(42±0.8) mm×(420±2) mm（含把手、接口、连接器等突出物） | ||
| 重量 | 约3 kg | ||
| 温度 | · 工作：0℃ ~ +40℃ · 存储：-40℃ ~ +70℃ | ||
| 工作湿度 | · 温度低于10℃时，湿度不加控制 · 温度范围为10℃~30℃时，相对湿度为(5%~95%) RH · 温度范围为30℃~40℃时，相对湿度为(5%~75%) RH | ||
| 海拔高度 | 0 ~ 4600 m | ||
| 最大功耗 | 90 W | 170 W | 170 W |
| 流量发生 | |||
| 每端口流块数 | 128 | 256 | |
| 每端口流数 | 1k | 2k | |
| 帧长范围 | 64 ~ 16383字节 | ||
| 帧长控制 | 固定、递增、递减、随机、MIX | ||
| 最大速率 | 100% | ||
| 调度模式 | · 基于端口：在端口层面控制负载，端口下的流量维持固定的IFG · 基于流：在流块层面控制负载，可为每个流块单独设置负载 | ||
| 错误插入 | FCS错误、IPv4 Checksum错误、TCP/UDP Checksum错误 | ||
| 时延模式 | LIFO、FIFO、LILO、FILO | ||
| 发送模式 | 连续、突发、定时 | ||
| 内置报文模板 | Ethernet II、ARP、RARP、IPv4、IPv6、GRE、ICMPv4、ICMPv6、TCP、UDP、VLAN、PPP、PPPoE等 | ||
| 自定义报文 | 支持 | ||
| 跳变 | · 数量：8个 · 模式：固定、递增、递减、随机 | ||
| 流量统计 | |||
| 每端口可跟踪流数 | 1k | 2k | |
| 端口统计 | · 发送：发送总帧数、发送总字节数、发送总比特数、发送总帧速率、发送总比特速率、发送总IPv4帧数、发送总IPv6帧数、发送L1比特速率等 · 接收：接收总帧数、接收总字节数、接收总比特数、接收总帧速率、接收总比特速率、接收IPv4帧数、接收IPv6帧数、接收L1比特速率、接收FCS错误帧数、接收TCP校验和错误帧数、接收UDP校验和错误帧数、触发帧数等 | ||
| 流统计 | · 发送：发送帧数、发送字节数、发送比特数、发送帧速率、发送字节速率、发送比特速率、发送L1比特数、发送L1比特速率 · 接收：接收帧数、接收字节数、接收比特数、接收帧速率、接收字节速率、接收比特速率、接收L1比特数、接收L1比特速率、接收FCS错误帧数、接收IPv4校验和错误帧数、接收TCP/UDP校验和错误帧数、平均时延、最小时延、最大时延、平均抖动、最小抖动、最大抖动、平均到达间隔时间、最小到达间隔时间、最大到达间隔时间、丢帧数、复制帧数、迟到帧数、重新排序帧数等 | ||
| 报文捕获 | |||
| 捕获缓存容量 | ≥512MB | ||
| 捕获缓存控制（过滤与触发条件） | · 事件：FCS错误、IPv4校验和错误、TCP/UDP/IGMP校验和错误、序列错误、短帧、超长帧、巨型帧、用户定义的帧尺寸、IPv4包、IPv6包、TCP包、UDP包、IGMP包、流ID、标记帧 · 自定义过滤器：8个，每个4字节；过滤器间组合方式：OR、AND；过滤器匹配方式：MATCH、NOT · 作用方式：启动、过滤、停止 · 匹配方式：忽略、包含、排除 | ||
| 协议仿真 | |||
| 接入 | PPPoX、DHCPv4、DHCPv6、ICMPv4、ICMPv6、L2TPv2、L2TPv3、IGMPv1/v2/v3、MLDv1/v2、802.1x、IPv6 Autoconfiguration、ARP/ND | ||
| 运营商以太网和桥接 | EOAM、STP、VxLAN | ||
| 路由和MPLS | RIP、ISIS、OSPFv2、OSPFv3、BGP4、PIM、BFD、LDP | ||
| 应用层（流量） | Raw TCP、HTTP | ||
| 场景 | EVPN | ||
| 基准测试 | |||
| RFC2544 | 背靠背测试（Back-to-back Test）、帧丢失测试（Frame Loss Test）、时延测试（Latency Test）、吞吐量测试（Throughput Test） | ||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 5201M | 机框 | 5201M数据网络测试仪 |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 5201M-H00-1588 | 1588v2同步模块 | ||
| 5201M-H05-04100 | 4端口100G测试模块 | ||
| 5201M-H04-16010 | 16端口10G测试模块 | ||
| 5201M-H03-08010 | 8端口10G测试模块 |
