用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 3650D | 矢量网络分析仪 / 10MHz～20GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3650C | 矢量网络分析仪 / 10MHz～14GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3650B | 矢量网络分析仪 / 10MHz～9GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3650-S11 | 高级时域分析选件 / 用于TDR时域阻抗测试、眼图分析等 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3650-S10 | 时域测量选件 / 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3650-S07 | AFR自动夹具移除选件 / 用于单端及平衡器件测量夹具自动测试及移除 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3650-024 | 20405 电子校准件 / 用于整机校准（10MHz～20GHz 3.5mm四端口） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3650-006 | 英文选件 / 配置英文前后面板、英文操作系统 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述

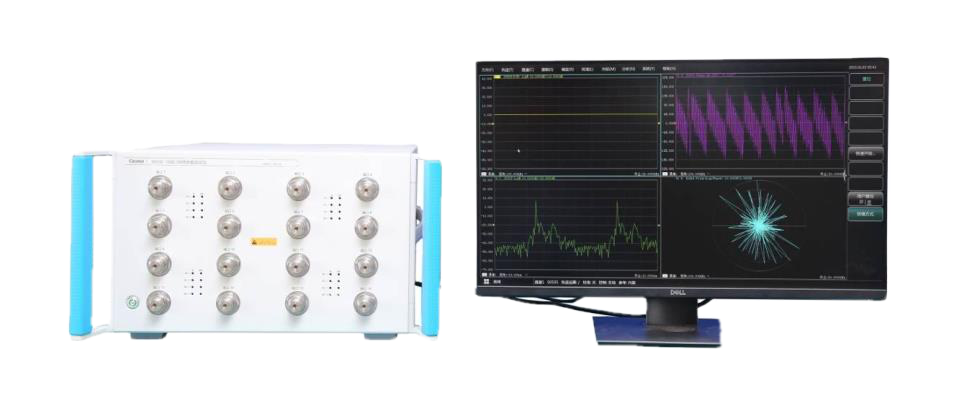

3650B/C/D多端口矢量网络分析仪是我公司新推出的网络参数测试类产品，基于本公司3671系列平台研发，一体化、测试速度快、无机械开关寿命问题。测量频段覆盖10MHz～9GHz/14GHz/20GHz， 3650系列多端口矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA等多种标准接口，主要面向MIMO天线、滤波器、高速数字线缆和高速印制电路板的多端口网络参数测试，除传统频域S参数测试，该系列多端口矢量网络分析仪还可完成差分S参数、时域、信号完整性和幅相一致性等测试。
功能特点

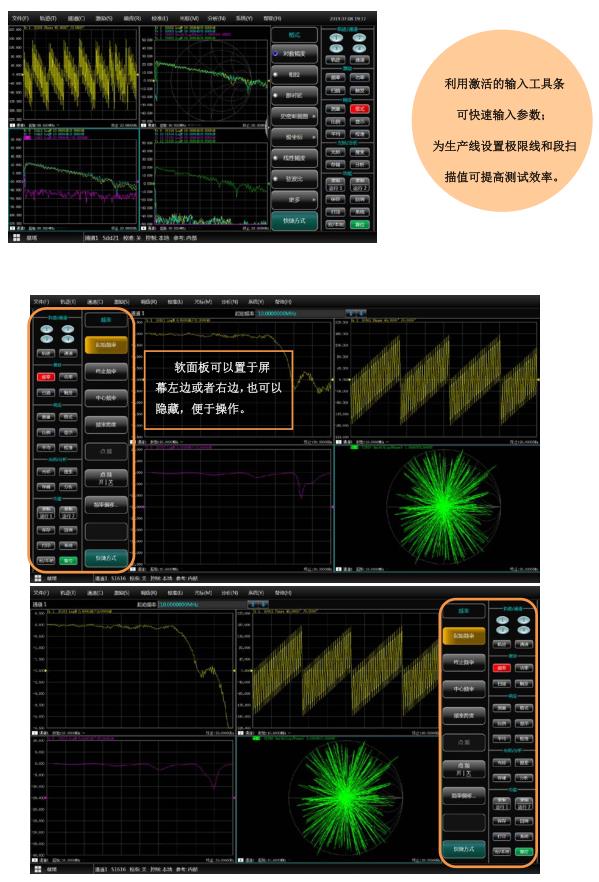

人性化用户界面简洁直观，便于操作，可提高测试效率
利用激活的输入工具条可快速输入参数；为生产线设置极限线和段扫描值可提高测试效率。

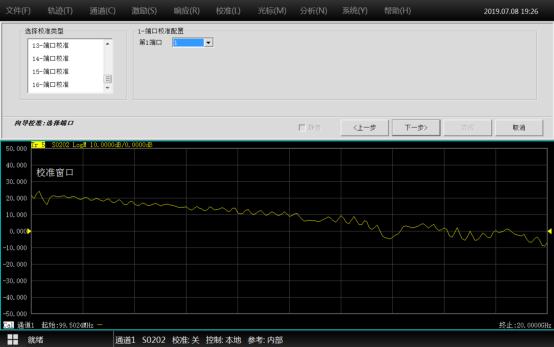

校准类型灵活可选，兼容多种校准件
3650系列矢量网络分析仪提供向导校准（自动化校准）、非向导校准（使用机械校准件进行直通响应校准、直通响应与隔离校准、单端口校准、增强型响应校准、全双端口SOLT校准、TRL校准）、电校准（ECal）等多种校准类型，可根据实际测试需要选择同轴机械校准件以及电子校准件等多种校准件，方便不同接口类型器件的测试。

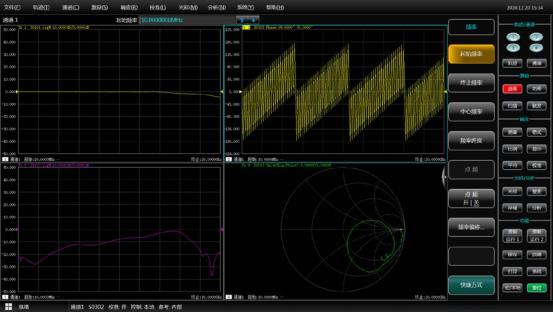

多窗口显示所有测量通道
本产品具有多通道和多窗口显示功能，最多支持64个通道，最多可同时显示32个测量窗口，每个窗口最多可同时显示16条测试轨迹，使观测结果更加直观，用户使用更加方便。

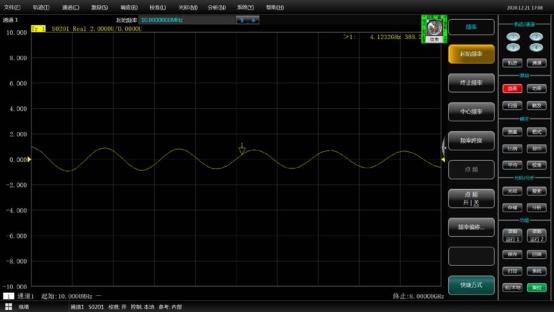

录制功能实现一键自动化测试
记录用户在使用仪器过程中所有操作步骤，同时可以随时插入用户编辑的提示对话框，并且准时弹出提示对话框，等待用户确认，实现用户交互功能，真正实现了智能仪器一键自动化功能。

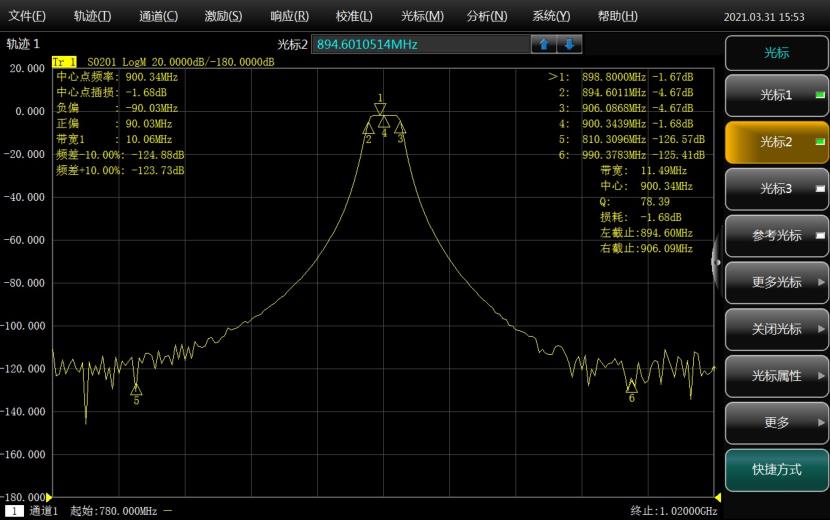

大动态范围
3650系列矢量网络分析仪采用基波混频接收的设计理念，有效扩展整机的测试动态范围，可以满足您对大动态范围的测试需求。

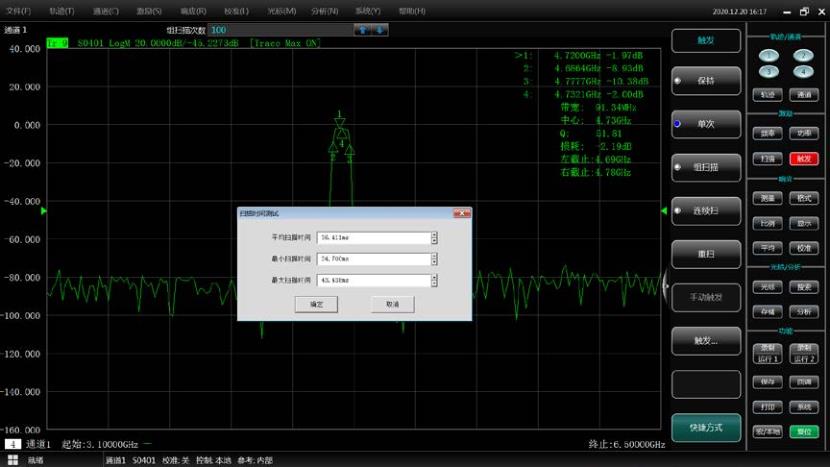

全面提升的扫描速度及扫描时间测试功能
3650系列矢量网络分析仪全频段扫描，201点，600kHz中频带宽情况下扫描速度可达43ms，并提供一键式扫描时间测试功能，方便评估。

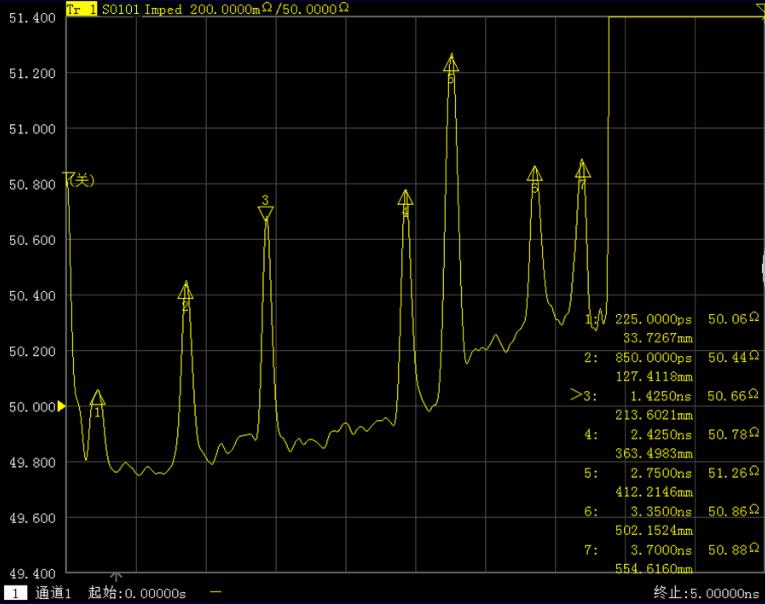

时域分析可对设计进行全面表征
3650系列矢量网络分析仪可通过配置时域测量选件实现测量结果频域和时域之间的切换，用以确定器件、夹具或者电缆中的不连续点位置，实现故障精确定位。

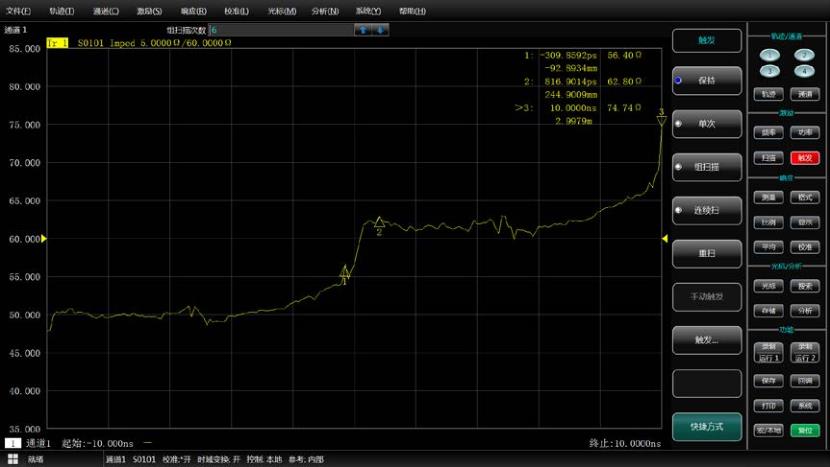

高级时域分析选件（TDR选件）
随着信息产业的高速发展，对网络带宽的需求也越来越高，需要信息设备（如大型服务器、计算机和交换机等）能够承载的数据速率越来越快。信息设备生产商对高速互连通道中的信号完整性问题也愈发重视，传输链路的特性变化会显著的影响信号传输质量，高级时域分析选件是评价高速链路信号传输质量的重要手段。
