用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 80704A | S波段上变频装置 / 2.0GHz～2.4GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 80719 | Ku波段上变频装置 / 13.7GHz～14.5GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 80719A | Ka波段上变频装置 / 29.7GHz～31GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 80719B | Ka波段上变频装置 / 25.3GHz～26.3GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 80705A | S波段下变频装置 / 2.0GHz～2.4GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 80720 | Ku波段下变频装置 / 11.7 GHz～12.5GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 80720A | Ka波段下变频装置 / 19.7GHz～21.2GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 80720B | Ka波段下变频装置 / 25.3GHz～26.3GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数

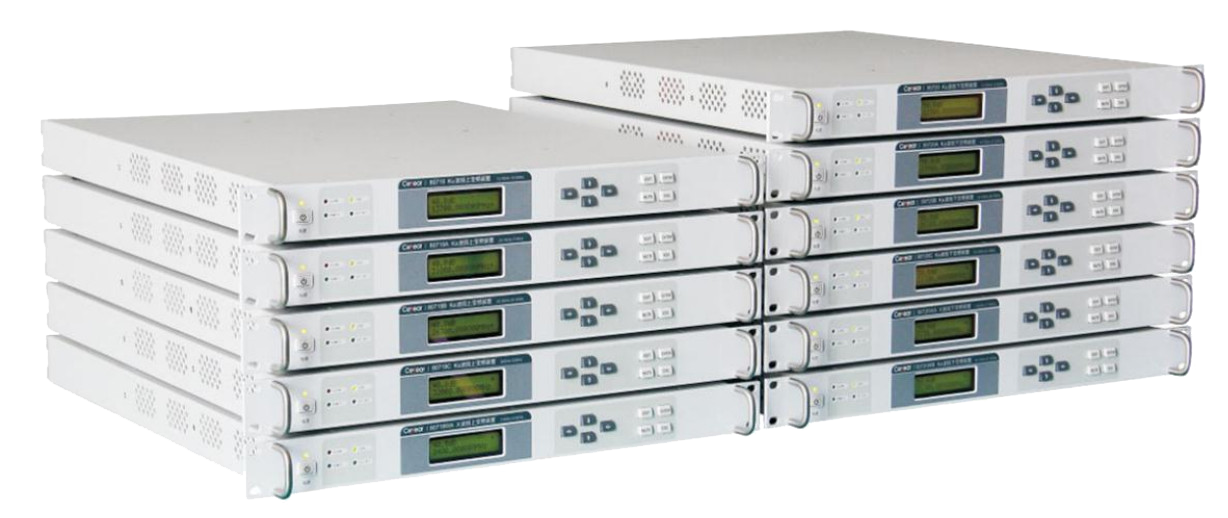

产品概述
变频装置产品内置低相噪合成本振源，采用基于模块化可程控的微波上、下变频 通道，实现宽带微波毫米波信号和大带宽中频信号之间的低失真变换，具有技术指标高、操作简便、环境适应性强等特点，可根 据客户要求定制、改制。 产品广泛应用于卫星通信、卫星测控、载荷测试、空间通信模拟等商业航天测试领域，以及电磁频谱监测、目标模拟、信道模拟等专用测试领域。
功能特点
产品系列全，覆盖频段广；
变频增益精确可控；
低相位噪声，精确频率步进；
结构紧凑、可程控（RS-232 或LAN），便于系统集成；
模块化设计，便于用户定制。
技术指标
|
型号 |
80704A |
|
输入频率范围 |
70±20MHz |
|
输入接头、阻抗 |
BNC（阴） 50Ω |
|
输入端回波损耗 |
≥15dB |
|
输出频率范围 |
2.0～2.4GHz |
|
输出接头、阻抗 |
N型（阴） 50Ω |
|
输出端回波损耗 |
≥15dB |
|
输出功率(P-1dB) |
≥10dBm |
|
输出3阶交调点 |
≥20dBm |
|
增益可调范围 |
0～30 dB，0.1dB步进 |
|
增益准确度 |
±1.0 dB |
|
幅频特性 |
≤1.0dB p.t.p（±20MHz）；≤3.0dB p.t.p（输出频段） |
|
频率稳定性 |
2×10-8（0℃ ～ +50℃）；2×10-7/年 |
|
外部参考 |
10 MHz，0dBm |
|
频率设置步进 |
100 Hz |
|
噪声系数 |
≤ 20dB（@最大增益） |
|
镜频抑制 |
≥ 75dB |
|
带内杂散 |
≤－60dBc（@ 0 dBm输出） |
|
相位噪声 |
≤－85dBc/Hz@1kHz ≤－95dBc/Hz@10kHz ≤－100dBc/Hz@100kHz |
|
型号 |
80719 |
80719A |
80719B |
|
|
输入频率范围 |
70±20MHz/140±40MHz |
|||
|
输入端口接头、阻抗 |
BNC（阴），50Ω |
|||
|
输入端口回波损耗 |
≥ 15dB |
|||
|
输出频率范围 |
13.7～14.5GHz |
29.7～31GHz |
25.3～26.3GHz |
|
|
输出端口接头、阻抗 |
SMA（阴），50Ω |
K型（阴），50Ω |
||
|
输出端口回波损耗 |
≥ 15dB |
|||
|
输出功率(P-1dB) |
≥ 10 dBm |
|||
|
输出3阶交调截获点 |
≥ 20dBm |
|||
|
增益可调范围 |
10dB～40dB，0.1dB步进 |
|||
|
幅频特性 |
≤ 1.2dB p.t.p（±20MHz），≤ 3.0dB p.t.p（输出频段） |
|||
|
增益控制准确度 |
±1.0dB |
±1.5dB |
||
|
频率稳定性 |
±1×10-8（0℃ ～ +50℃）；±1×10-8/天；±1×10-7/年 |
|||
|
外部参考频率 |
10MHz，0dBm |
|||
|
频率设置步进 |
1kHz |
|||
|
噪声系数 |
≤ 18 dB（@最大增益） |
|||
|
镜频抑制 |
≥ 80 dB |
|||
|
带内假响应 |
≤－60dBc（@ 0 dBm输出, 偏离载波1kHz以远） |
|||
|
相位噪声 |
1kHz ≤－80dBc/Hz 10kHz：≤－90dBc/Hz 100kHz：≤－95dBc/Hz |
|||
下变频装置主要技术指标
|
型号 |
80705A |
|
输入频率范围 |
2.0～2.4GHz |
|
输入接头、阻抗 |
N型（阴）50Ω |
|
输入端回波损耗 |
≥15dB |
|
输出频率范围 |
70±20MHz |
|
输出接头、阻抗 |
BNC（阴）50Ω |
|
输出端回波损耗 |
≥15dB |
|
输出功率(P-1dB) |
≥10dBm |
|
输出3阶交调点 |
≥20dBm |
|
增益可调范围 |
20～40 dB，0.1dB步进 |
|
增益准确度 |
±1.0 dB |
|
幅频特性 |
≤1.0dB p.t.p（±20MHz）；≤ 3.0dB p.t.p（输入频段） |
|
频率稳定性 |
2×10-8（0℃ ～ +50℃）；2×10-7/年 |
|
外部参考 |
10MHz，0dBm |
|
频率设置步进 |
100Hz |
|
噪声系数 |
≤17dB（@最大增益） |
|
镜频抑制 |
≥75dB |
|
带内杂散 |
≤－60dBc（@ 0 dBm输出） |
|
相位噪声 |
≤－85dBc/Hz@1kHz ≤－95dBc/Hz@10kHz ≤－100dBc/Hz@100kHz |
|
型号 |
80720 |
80720A |
80720B |
|
输入频率范围 |
11.7～12.5 GHz |
19.7～21.2GHz |
25.3～26.3GHz |
|
输入端口接头、阻抗 |
SMA（阴），50Ω |
K型（阴），50Ω |
|
|
输入端口回波损耗 |
≥15dB |
||
|
输出频率范围 |
70±20MHz/140±40MHz |
||
|
输出端口接头、阻抗 |
BNC（阴），50Ω |
||
|
输出端口回波损耗 |
≥15dB |
||
|
输出功率(P-1dB) |
≥15 dBm |
||
|
输出3阶交调截获点 |
≥25dBm |
||
|
增益可调范围 |
20dB～50dB，0.1dB步进 |
||
|
幅频特性 |
≤1.2dB p.t.p（±20MHz），≤3.0dB p.t.p（输入频段） |
||
|
增益控制准确度 |
±1.0dB |
±1.5dB |
|
|
频率稳定性 |
±1×10-8（0℃～ +50℃）；±1×10-8/天；±1×10-7/年 |
||
|
外部参考频率 |
10MHz，0dBm |
||
|
频率设置步进 |
1kHz |
||
|
噪声系数 |
≤12 dB（@最大增益） |
||
|
镜频抑制 |
≥ 80 dB |
||
|
带内假响应 |
≤－60dBc（@ 0 dBm输出，偏离载波1kHz以远） |
||
|
相位噪声 |
1kHz ≤－80dBc/Hz 10kHz：≤－90dBc/Hz 100kHz：≤－95dBc/Hz |
||
主要战术指标
|
电源要求 |
电压允许范围：AC 220V±10％，频率允许范围：50~60Hz |
|
功耗 |
≤ 65W |
|
环境适应性 |
符合GJB3947A-2009中3级设备的规定要求 |
|
温度范围 |
工作温度：0℃～50℃；存储温度：-40℃～+70℃ |
|
安全性 |
符合GJB3947A-2009中3.10条的安全要求 |
|
尺寸（宽×高×深） |
482.6mm×44.4mm×510mm（不包含把手和底脚） 482.6mm×54.0mm×550mm（最大尺寸） |
|
接口形式 |
中频接口：BNC（阴），50Ω 射频接口：N型 （阴），50Ω（6GHz以下产品） SMA（阴）， 50Ω（6GHz～18GHz产品） K型 （阴），50Ω（18GHz以上产品） |
|
重量 |
约8kg～10kg（频段不同，重量不同） |
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 80704A | S波段上变频装置 | 2.0GHz～2.4GHz |
| 80719 | Ku波段上变频装置 | 13.7GHz～14.5GHz |
| 80719A | Ka波段上变频装置 | 29.7GHz～31GHz |
| 80719B | Ka波段上变频装置 | 25.3GHz～26.3GHz |
| 80705A | S波段下变频装置 | 2.0GHz～2.4GHz |
| 80720 | Ku波段下变频装置 | 11.7 GHz～12.5GHz |
| 80720A | Ka波段下变频装置 | 19.7GHz～21.2GHz |
| 80720B | Ka波段下变频装置 | 25.3GHz～26.3GHz |
