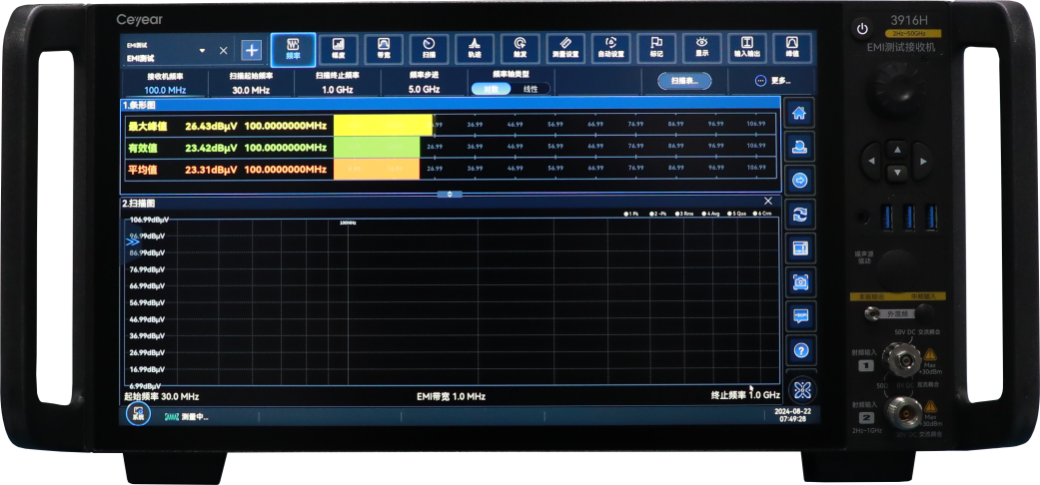

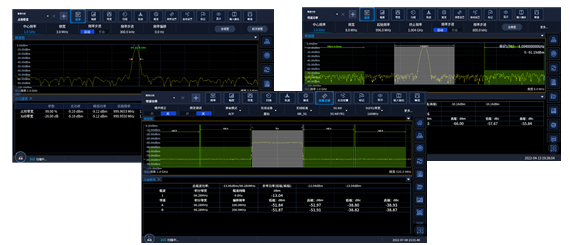

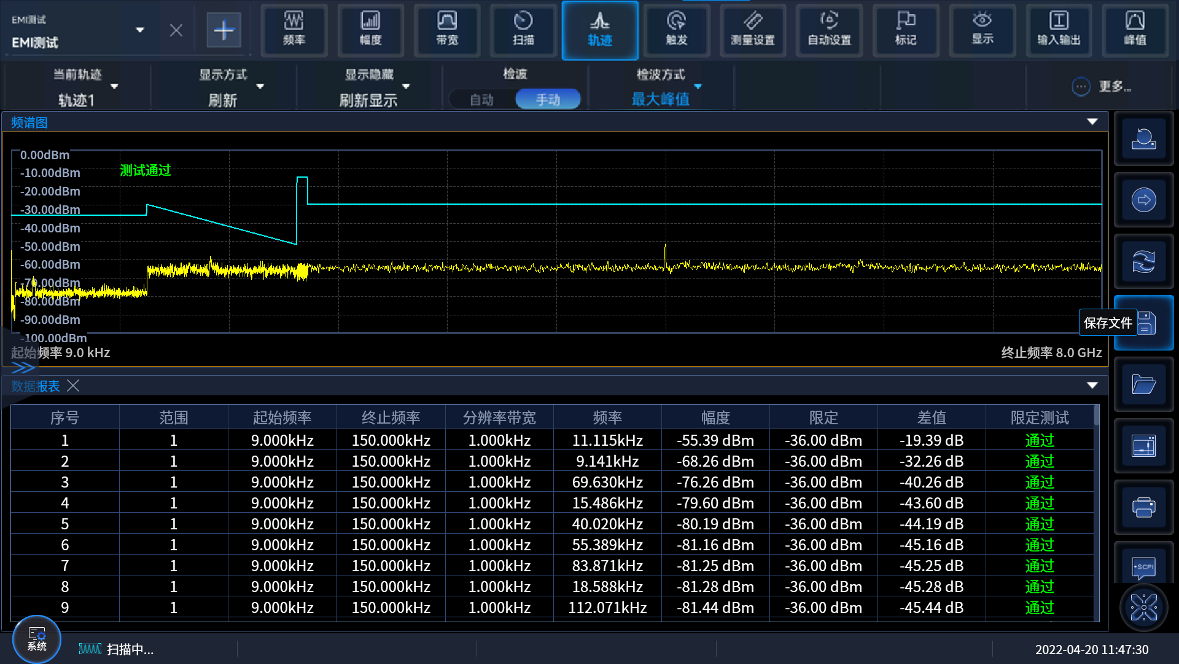

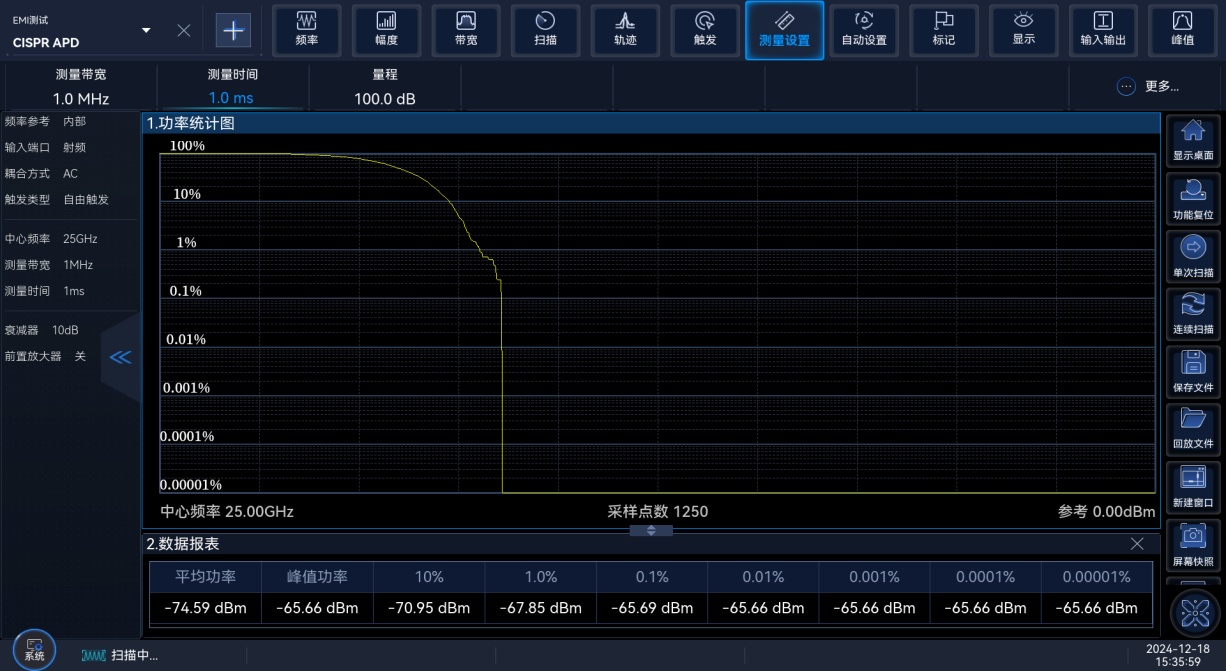

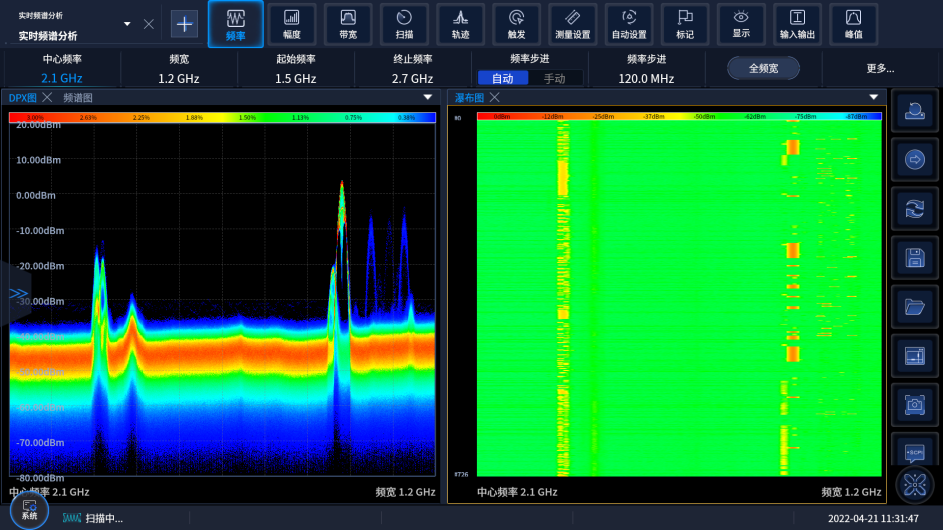

3916B/D/E/F/H 系列EMI测试接收机

10MHz

精密频率参考

频率准确度：±（至上次校准日期×老化率＋温度稳定度＋校准准确度）

老化率： ±3×10^-8/年，±2×10^-8/年（选件3916-H13）

温度稳定度： ± 1´10^-9

校准准确度： ± 5´10^-9

频率分辨率

0.1Hz

预选通道数

23段（含陷波器）

频率读出

准确度

±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率^*）

*：水平分辨率=频宽/（扫描点数-1）

标记计数

准确度：±(标记频率×频率参考准确度+0.100Hz)

计数器分辨率：0.001Hz

驻留时间

50µs～100s

扫描时间

范围： 频宽≥10Hz： 3μs～16000s

频宽=0Hz： 1μs～16000s

准确度： 频宽=0Hz： ±0.01%

最大扫描列表

分区个数

20个

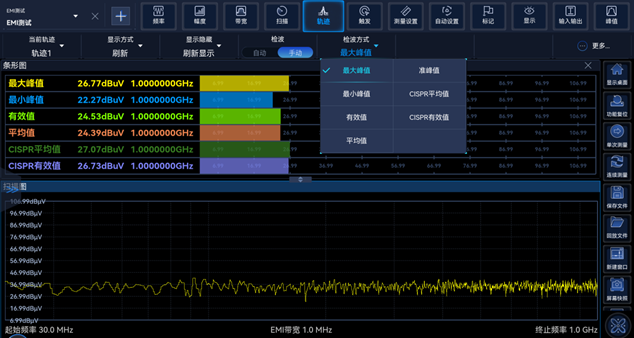

检波器类型

最大峰值、最小峰值、有效值、准峰值、平均值、CISPR平均、CISPR有效

相位噪声

（载波1GHz，20°C ～ 30°C）

＜-107dBc/Hz 频偏100Hz

＜-125dBc/Hz 频偏1kHz

＜-133dBc/Hz 频偏10kHz

＜-135dBc/Hz 频偏100kHz

剩余调频

≤0.10Hz×N（10Hz分辨率带宽，10Hz视频带宽，20ms内的额定值，具体N值参见频段划分的谐波次数）

频率范围N值

2Hz＜f≤8.2GHz 1；

8.2GHz＜f≤18GHz 1；

18GHz＜f≤26.5GHz 2；

26.5GHz＜f≤40GHz 2；

40GHz＜f≤50GHz 4；

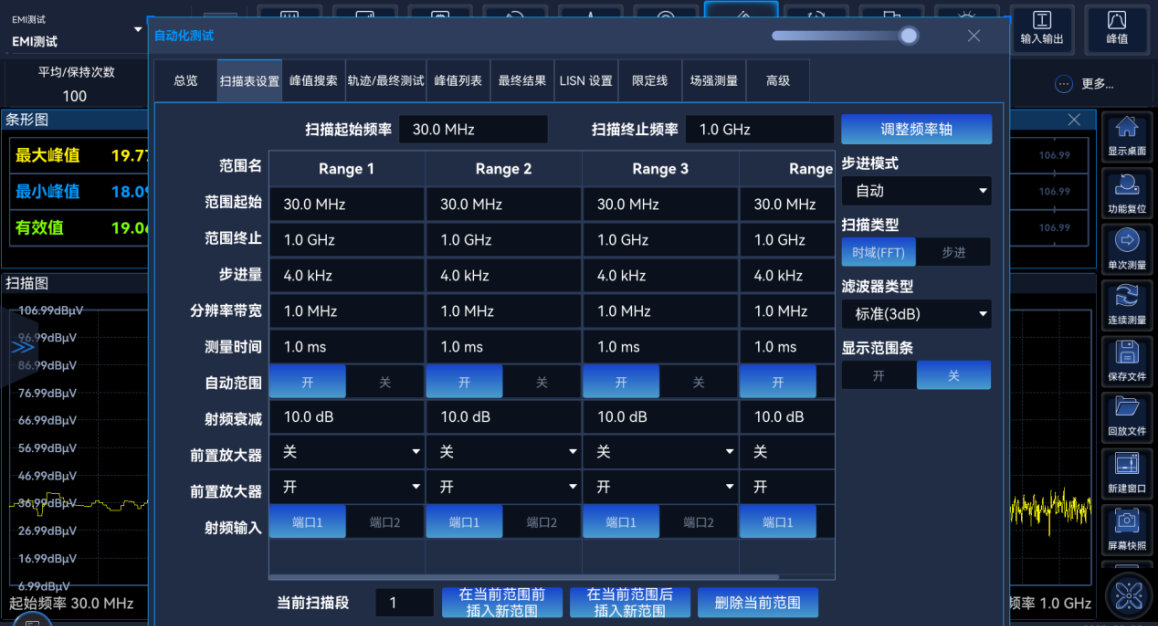

时域FFT带宽

29.8MHz（标配）、390MHz（选配）

EMI滤波器

（-6dB带宽）

范围：1Hz、10Hz、100Hz、200Hz、1kHz、9kHz、10kHz、100kHz、120kHz、1MHz、10MHz

准确度：≤3%（1Hz、10Hz、100Hz、200Hz、1kHz、9kHz、10kHz、100kHz、120kHz、1MHz）

≤5%（10MHz）

选择性(-60dB/-6dB)：≤4.5:1

标准滤波器（-3dB带宽）

范围：1Hz～3MHz（1、2、3、5步进），4、5、6、8、10、20MHz

准确度（3.01dB）： ±3%（1Hz≤RBW≤1MHz）

±15%（1MHz˂RBW≤20MHz）

选择性(-60dB/-3dB)：＜5.0：1

视频带宽

1Hz～20MHz（1、2、3、5步进）（额定值）

1dB压缩点（双音法测试，射频增益动态范围优先，频率间隔大于5倍预滤波带宽）

预选器关，预选放大器关，低噪声放大器关：

≥8dBm 20MHz≤f＜3.25GHz

≥7dBm 3.25GHz≤f≤50GHz

三阶交调失真

截获点

（射频增益动态范围优先）

预选器关，预选放大器关，低噪声放大器关：

≥20dBm 10MHz≤f≤100MHz

≥18dBm 100MHz＜f≤3.25GHz

≥20dBm 3.25GHz＜f≤8.2GHz

≥18dBm 8.2GHz＜f≤50GHz

二次谐波失真

截获点

预选器关，预选放大器关，低噪声放大器关：

≥45dBm 10MHz≤f≤4.1GHz

≥60dBm 4.1GHz＜f≤13.25GHz

≥55dBm 13.25GHz＜f≤20GHz

≥45dBm 20GHz＜f≤25GHz

显示平均噪声电平（输入端口接50Ω负载，0dB输入衰减，温度范围+20～+30℃，

归一化到1Hz）

（无低噪声前置放大选件3916-H34-XX）：预选器关，预选放大器关

频率范围 指标

10MHz≤ f＜100MHz ≤-148dBm

100MHz≤f＜1.2GHz ≤-147dBm

1.2GHz≤f＜2.2GHz ≤-146dBm

2.2GHz≤f＜3.25GHz ≤-145dBm

3.25GHz≤f＜5.25GHz ≤-143dBm

5.25GHz≤f＜6.5GHz ≤-144dBm

6.5GHz≤f＜8.2GHz ≤-138dBm

8.2GHz≤f＜18GHz ≤-141dBm

18GHz≤f＜26.5GHz ≤-141dBm

26.5GHz≤f＜40GHz ≤-137dBm

40GHz≤f≤50GHz ≤-132dBm

（无低噪声前置放大选件3916-H34-XX）：预选器开，预选放大器关

频率范围 指标

10MHz≤ f＜100MHz ≤-150dBm

100MHz≤f＜1.2GHz ≤-153dBm

1.2GHz≤f＜2.2GHz ≤-153dBm

2.2GHz≤f＜3.25GHz ≤-152dBm

3.25GHz≤f＜5.25GHz ≤-152dBm

5.25GHz≤f＜6.5GHz ≤-153dBm

6.5GHz≤f＜8.2GHz ≤-151dBm

8.2GHz≤f＜18GHz ≤-141dBm

18GHz≤f＜26.5GHz ≤-141dBm

26.5GHz≤f＜40GHz ≤-137dBm

40GHz≤f≤50GHz ≤-132dBm

（无低噪声前置放大选件3916-H34-XX）：预选器开，预选放大器开

频率范围 指标

10MHz≤f＜100MHz ≤-151dBm

100MHz≤f＜1.2GHz ≤-155dBm

1.2GHz≤f＜2.2GHz ≤-155dBm

2.2GHz≤f＜3.25GHz ≤-154dBm

3.25GHz≤f＜5.25GHz ≤-152dBm

5.25GHz≤f＜6.5GHz ≤-153dBm

6.5GHz≤f＜8.2GHz ≤-151dBm

8.2GHz≤f＜18GHz ≤-141dBm

18GHz≤f＜26.5GHz ≤-141dBm

26.5GHz≤f＜40GHz ≤-137dBm

40GHz≤f≤50GHz ≤-132dBm

（含低噪声前置放大选件3916-H34-XX）：预选器关，预选放大器关，低噪声放大器关

频率范围 指标

10MHz≤f＜100MHz ≤-145dBm

100MHz≤f＜1.2GHz ≤-146dBm

1.2GHz≤f＜2.2GHz ≤-145dBm

2.2GHz≤f＜3.25GHz ≤-144dBm

3.25GHz≤f＜5.25GHz ≤-142dBm

5.25GHz≤f＜6.5GHz ≤-142dBm

6.5GHz≤f＜8.2GHz ≤-137dBm

8.2GHz≤f＜18GHz ≤-140dBm

18GHz≤f＜26.5GHz ≤-140dBm

26.5GHz≤f＜40GHz ≤-136dBm

40GHz≤f≤50GHz ≤-131dBm

（含低噪声前置放大选件3916-H34-XX）：预选器开，预选放大器关，低噪声放大器关

频率范围 指标

10MHz≤f＜100MHz ≤-149dBm

100MHz≤f＜1.2GHz ≤-152dBm

1.2GHz≤f＜2.2GHz ≤-152dBm

2.2GHz≤f＜3.25GHz ≤-151dBm

3.25GHz≤f＜5.25GHz ≤-151dBm

5.25GHz≤f＜6.5GHz ≤-152dBm

6.5GHz≤f＜8.2GHz ≤-150dBm

8.2GHz≤f＜18GHz ≤-140dBm

18GHz≤f＜26.5GHz ≤-140dBm

26.5GHz≤f＜40GHz ≤-136dBm

40GHz≤f≤50GHz ≤-131dBm

（含低噪声前置放大选件3916-H34-XX）：预选器开，预选放大器开，低噪声放大器关

频率范围 指标

10MHz≤f＜100MHz ≤-150dBm

100MHz≤f＜1.2GHz ≤-154dBm

1.2GHz≤f＜2.2GHz ≤-154dBm

2.2GHz≤f＜3.25GHz ≤-153dBm

3.25GHz≤f＜5.25GHz ≤-151dBm

5.25GHz≤f＜6.5GHz ≤-152dBm

6.5GHz≤f＜8.2GHz ≤-150dBm

8.2GHz≤f＜18GHz ≤-140dBm

18GHz≤f＜26.5GHz ≤-140dBm

26.5GHz≤f＜40GHz ≤-136dBm

40GHz≤f≤50GHz ≤-131dBm

（含低噪声前置放大选件3916-H34-XX）：预选器关，预选放大器关，低噪声放大器开

频率范围 指标

10MHz≤f＜100MHz ≤-155dBm

100MHz≤f＜1.2GHz ≤-160dBm

1.2GHz≤f＜2.2GHz ≤-159dBm

2.2GHz≤f＜3.25GHz ≤-159dBm

3.25GHz≤f＜5.25GHz ≤-157dBm

5.25GHz≤f＜6.5GHz ≤-156dBm

6.5GHz≤f＜8.2GHz ≤-156dBm

8.2GHz≤f＜18GHz ≤-156dBm

18GHz≤f＜26.5GHz ≤-154dBm

26.5GHz≤f＜40GHz ≤-153dBm

40GHz≤f≤50GHz ≤-148dBm

（含低噪声前置放大选件3916-H34-XX）：预选器开，预选放大器关，低噪声放大器开

频率范围 指标

10MHz≤f＜100MHz ≤-156dBm

100MHz≤f＜1.2GHz ≤-157dBm

1.2GHz≤f＜2.2GHz ≤-157dBm

2.2GHz≤f＜3.25GHz ≤-157dBm

3.25GHz≤f＜5.25GHz ≤-156dBm

5.25GHz≤f＜6.5GHz ≤-157dBm

6.5GHz≤f＜8.2GHz ≤-156dBm

8.2GHz≤f＜18GHz ≤-155dBm

18GHz≤f＜26.5GHz ≤-155dBm

26.5GHz≤f＜40GHz ≤-152dBm

40GHz≤f≤50GHz ≤-148dBm

剩余响应

（衰减器=0dB）

≤-90dBm f≤1MHz

≤-103dBm 1MHz＜f≤8.4GHz

绝对幅度

不确定度

（内部校准信号频点500MHz，+20～+30℃）

≤0.2dB

频率响应

（10dB衰减，

20°C ～30°C，相对于500MHz校准频点，DC耦合状态）

（无低噪声前置放大选件3916-H34-XX）：预选器关，预选放大器关

频率范围 指标

1Hz≤f＜9kHz ±1.0dB（额定值）

9kHz≤f＜10MHz ±0.6dB

10MHz≤f＜3.6GHz ±0.5dB

3.6GHz≤f＜8GHz ±0.6dB

8GHz≤f＜26.5GHz ±1.5dB

26.5GHz≤f≤50GHz ±2.0dB

（无低噪声前置放大选件3916-H34-XX）：预选器开，预选放大器关

频率范围 指标

1Hz≤f＜9kHz ±1.3dB（额定值）

9kHz≤f＜10MHz ±0.9dB

10MHz≤f＜3.6GHz ±0.8dB

3.6GHz≤f＜8GHz ±1.0dB

8GHz≤f＜26.5GHz ±1.5dB

26.5GHz≤f≤50GHz ±2.0dB

（无低噪声前置放大选件3916-H34-XX）：预选器开，预选放大器开

频率范围 指标

1Hz≤f＜9kHz ±1.7dB（额定值）

9kHz≤f＜10MHz ±1.3dB

10MHz≤f＜3.6GHz ±1.2dB

3.6GHz≤f＜8GHz ±1.6dB

8GHz≤f＜26.5GHz ±2.0dB

26.5GHz≤f≤50GHz ±2.8dB

（含低噪声前置放大选件3916-H34-XX）：预选器关，预选放大器关，低噪声放大器关

频率范围 指标

1Hz≤f＜9kHz ±1.1dB（额定值）

9kHz≤f＜10MHz ±0.7dB

10MHz≤f＜3.6GHz ±0.6dB

3.6GHz≤f＜8GHz ±0.7dB

8GHz≤f＜26.5GHz ±1.6dB

26.5GHz≤f≤50GHz ±2.1dB

（含低噪声前置放大选件3916-H34-XX）：预选器开，预选放大器关，低噪声放大器关

频率范围 指标

1Hz≤f＜9kHz ±1.4dB（额定值）

9kHz≤f＜10MHz ±1.0dB

10MHz≤f＜3.6GHz ±0.9dB

3.6GHz≤f＜8GHz ±1.1dB

8GHz≤f＜26.5GHz ±1.6dB

26.5GHz≤f≤50GHz ±2.1dB

（含低噪声前置放大选件3916-H34-XX）：预选器开，预选放大器开，低噪声放大器关

频率范围 指标

1Hz≤f＜9kHz ±1.8dB（额定值）

9kHz≤f＜10MHz ±1.4dB

10MHz≤f＜3.6GHz ±1.3dB

3.6GHz≤f＜8GHz ±1.7dB

8GHz≤f＜26.5GHz ±1.6dB

26.5GHz≤f≤50GHz ±2.1dB

（含低噪声前置放大选件3916-H34-XX）：预选器关，预选放大器关，低噪声放大器开

频率范围 指标

10MHz≤f＜3.6GHz ±1.0dB

3.6GHz≤f＜8GHz ±1.3dB

8GHz≤f＜26.5GHz ±2.0dB

26.5GHz≤f≤50GHz ±2.8dB

（含低噪声前置放大选件3916-H34-XX）：预选器开，预选放大器关，低噪声放大器开

频率范围 指标

10MHz≤f＜3.6GHz ±1.3dB

3.6GHz≤f＜8GHz ±1.7dB

8GHz≤f＜26.5GHz ±2.0dB

26.5GHz≤f≤50GHz ±2.8dB

总体测量不确定度（标称值）

（含低噪声前置放大选件3916-H34-XX）：信号电平低于参考电平0至70dB，信噪比大于20dB，扫描时间自动，射频衰减10dB、20dB、30dB、40dB，预选器关，预选放大器关，低噪声放大器关，频宽/RBW＜100，95%置信区间，20°C～30°C

频率范围 指标

10MHz≤f＜3.6GHz ±0.35dB

3.6GHz≤f＜8GHz ±0.45dB

8GHz≤f＜26.5GHz ±1.35dB

26.5GHz≤f≤50GHz ±1.55dB

（含低噪声前置放大选件3916-H34-XX）：信号电平低于参考电平0至70dB，信噪比大于20dB，扫描时间自动，射频衰减10dB、20dB、30dB、40dB，预选器开，预选放大器关，低噪声放大器关，频宽/RBW＜100，95%置信区间，20°C～30°C

频率范围 指标

10MHz≤f＜3.6GHz ±0.45dB

3.6GHz≤f＜8GHz ±0.55dB

8GHz≤f＜26.5GHz ±1.35dB

26.5GHz≤f≤50GHz ±1.55dB

（含低噪声前置放大选件3916-H34-XX）：信号电平低于参考电平0至70dB，信噪比大于20dB，扫描时间自动，射频衰减10dB、20dB、30dB、40dB，预选器开，预选放大器开，低噪声放大器关，频宽/RBW＜100，95%置信区间，20°C～30°C

频率范围 指标

10MHz≤f＜3.6GHz ±0.65dB

3.6GHz≤f＜8GHz ±0.85dB

8GHz≤f＜26.5GHz ±1.35dB

26.5GHz≤f≤50GHz ±1.55dB

（含低噪声前置放大选件3916-H34-XX）：信号电平低于参考电平0至70dB，信噪比大于20dB，扫描时间自动，射频衰减10dB、20dB、30dB、40dB，预选器开，预选放大器关，低噪声放大器开，频宽/RBW＜100，95%置信区间，20°C～30°C

频率范围 指标

10MHz≤f＜3.6GHz ±0.75dB

3.6GHz≤f＜8GHz ±0.95dB

8GHz≤f＜26.5GHz ±1.55dB

26.5GHz≤f≤50GHz ±1.75dB

镜像抑制

≥80dBc

最大输入连续波信号电平

（预选器关、前置放大器关、衰减器≥20dB）

+30dBm

输入电压驻波比

（衰减器≥10dB，DC耦合，端口1）

频率范围 指标

9kHz≤f≤1GHz ≤1.2

1GHz＜f≤8GHz ≤1.5

8GHz＜f≤45GHz ≤1.8

45GHz＜f≤50GHz ≤2.0

输入衰减器范围

0～70dB，2dB步进

电子衰减器

（选件）

频率范围：100kHz～8.2GHz

衰减范围：0～30dB，0.5dB步进

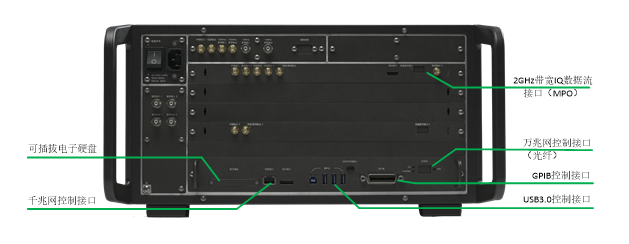

射频接口

端口1：

3916B/D EMI测试接收机：N型阴头，50Ω

3916E EMI测试接收机：3.5mm阳头，50Ω

3916F/H EMI测试接收机：2.4mm阳头，50Ω

端口2：

N型阴头，50Ω

通信接口

USB接口：A型，前面板3个，后面板3个

LAN接口：RJ45,10/100/1000M 自适应

GPIB接口：IEEE-488总线连接器，24路插头

音频接口

耳机接口：标准3.5mm

视频接口：DP接口

时基接口

a) 1MHz～100MHz参考输入：50Ω阻抗、BNC阴头连接器；

b) 10MHz参考输出：50Ω阻抗、BNC阴头连接器；

c) 1GHz参考输入：50Ω阻抗、SMA阴头连接器；

d) 100MHz/1GHz参考输出：50Ω阻抗、SMA阴头连接器。

触发接口

触发输入1：BNC阴头连接器；

触发输入2：BNC阴头连接器；

触发输出1：BNC阴头连接器；

触发输出2：BNC阴头连接器。

外形尺寸

宽（mm）×高（mm）×深（mm）：

（474.6±4）mm ×（237.5±2.5）mm ×（559.5±4）mm（包含把手、底脚、垫脚）

（426±4）mm ×（221.5±2.5）mm ×（450±4）mm（不含把手、底脚、垫脚）

最大重量

最大35kg（选件配置不同，重量不同）

电源

AC 100～240V：50～60Hz

功耗

最大功耗600W

温度范围

工作温度：0°C～+50°C

存储温度：-40°C～+70°C
