5252DG外场通信测试仪

型号：5252DG（20GHz）

分类无线通信测量仪器 / 无线通信测量仪器

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
5252DG（20GHz）	外场通信测试仪 / 9kHz～20GHz	—	登录可见	登录可见	官网规格，价格面议
5252DG（9GHz）	外场通信测试仪 / 9kHz～9GHz	—	登录可见	登录可见	官网规格，价格面议
5252DG（7.5GHz）	外场通信测试仪 / 9kHz～7.5GHz	—	登录可见	登录可见	官网规格，价格面议
5252DG（4.4GHz）	外场通信测试仪 / 9kHz～4.4GHz	—	登录可见	登录可见	官网规格，价格面议
5252DG	外场通信测试仪 / 9kHz～6.3GHz	—	登录可见	登录可见	官网规格，价格面议
5252DG-H29	手持定向天线(100MHz～20GHz，含手柄)	—	登录可见	登录可见	官网规格，价格面议
5252DG-H19	手持定向天线(500MHz～20GHz，含手柄)	—	登录可见	登录可见	官网规格，价格面议
5252DG-H18	手持式高增益测向天线(6GHz～26.5GHz)	—	登录可见	登录可见	官网规格，价格面议
5252DG-H17	对数周期天线(700MHz～10GHz) / 定向天线 (无放大器)	—	登录可见	登录可见	官网规格，价格面议
5252DG-H16	对数周期天线(700MHz～4GHz) / 定向天线 (无放大器)	—	登录可见	登录可见	官网规格，价格面议
5252DG-H15	对数周期天线(400MHz～4GHz) / 定向天线 (无放大器)	—	登录可见	登录可见	官网规格，价格面议
5252DG-H14	对数周期天线(380MHz～10GHz) / 定向天线 (无放大器)	—	登录可见	登录可见	官网规格，价格面议
5252DG-H13	对数周期天线(700MHz～6GHz) / 定向天线 (无放大器)	—	登录可见	登录可见	官网规格，价格面议
5252DG-H12	对数周期天线(400MHz～6GHz) / 定向天线 (无放大器)	—	登录可见	登录可见	官网规格，价格面议
5252DG-H11	全向天线(680MHz～6GHz) / 全向天线	—	登录可见	登录可见	官网规格，价格面议
5252DG-H10	全向天线(300MHz～8GHz) / 全向天线	—	登录可见	登录可见	官网规格，价格面议
5252DG-H09	全向天线(700MHz～2.7GHz) / 全向天线	—	登录可见	登录可见	官网规格，价格面议
5252DG-H06	电池	—	登录可见	登录可见	官网规格，价格面议
5252DG-H05	功能背包	—	登录可见	登录可见	官网规格，价格面议
5252DG-H04	500MHz～8GHz定向天线 / 针对使用频段配置，含带低噪放、电子罗盘天线放大器手柄	—	登录可见	登录可见	官网规格，价格面议
5252DG-H03	200MHz～500MHz定向天线 / 针对使用频段配置，含带低噪放、电子罗盘天线放大器手柄	—	登录可见	登录可见	官网规格，价格面议
5252DG-H02	20MHz～200MHz定向天线 / 针对使用频段配置，含带低噪放、电子罗盘天线放大器手柄	—	登录可见	登录可见	官网规格，价格面议
5252DG-H01	9KHz～30MHz定向天线 / 针对使用频段配置，含带低噪放、电子罗盘天线放大器手柄	—	登录可见	登录可见	官网规格，价格面议
5252DG-H00	手持式放大器 / 5252DG-H00必选	—	登录可见	登录可见	官网规格，价格面议
5252DG-S08	ETC测试	—	登录可见	登录可见	官网规格，价格面议
5252DG-JL	计量服务 / 提供计量服务	—	登录可见	登录可见	官网规格，价格面议
5252DG-S011	信号侦测功能 / 提供信号侦测功能	—	登录可见	登录可见	官网规格，价格面议
5252DG-S010	干扰查找分析功能 / 提供干扰信号查找分析功能	—	登录可见	登录可见	官网规格，价格面议
5252DG-S002	LTE制式测试软件 / 提供LTE测试功能	—	登录可见	登录可见	官网规格，价格面议
5252DG-S001	5G NR制式测试软件 / 提供5G NR测试功能	—	登录可见	登录可见	官网规格，价格面议
1	外场通信测试仪整机	—	登录可见	登录可见	官网规格，价格面议
2	用户手册 / 电子版	—	登录可见	登录可见	官网规格，价格面议
3	快速使用指南 / 1本	—	登录可见	登录可见	官网规格，价格面议
4	电源线 / 三芯电源线、电源适配器	—	登录可见	登录可见	官网规格，价格面议
5	产品合格证 / 产品出厂合格证明	—	登录可见	登录可见	官网规格，价格面议
6	GPS天线	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品概述

频率范围

9kHz~6.3GHz/9GHz/20GHz

相位噪声

≤-106dBc/Hz@10kHz 偏移在1GHz≤-127dBc/Hz@1MHz 偏移在1GHz

参考电平范围

-130dBm～+30dBm

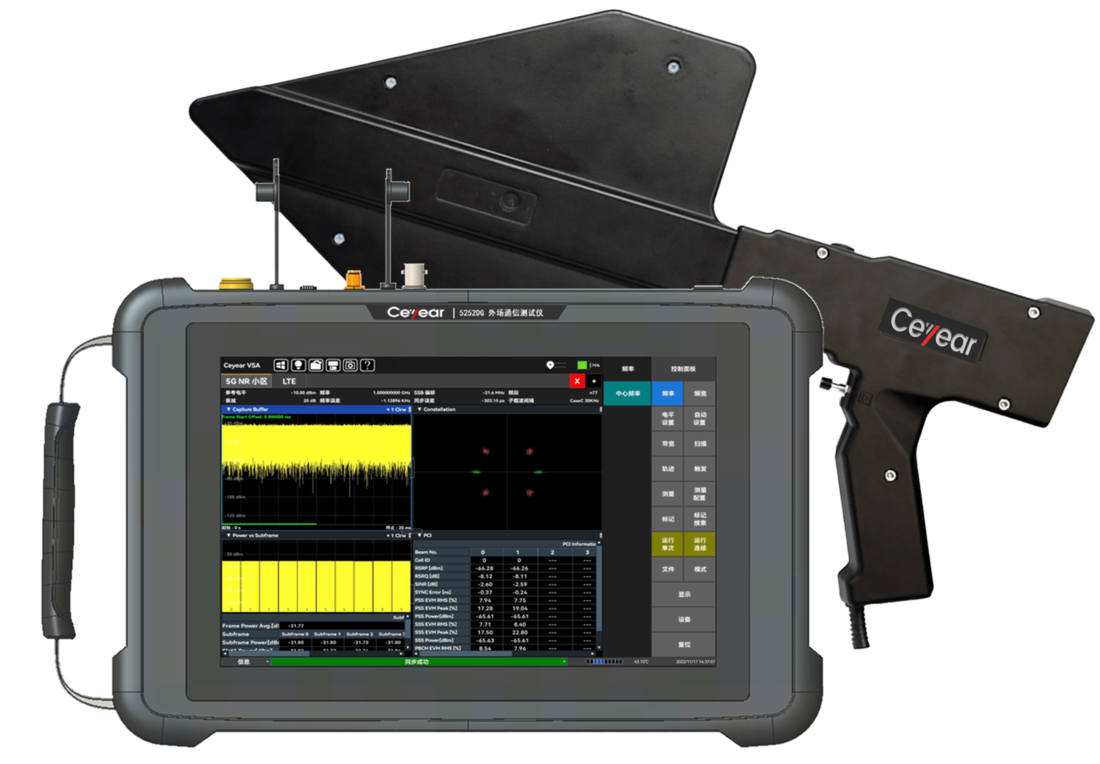

5252DG外场通信测试仪是集合高性能信号分析模块、多制式解析算法软件于一体的手持式测试仪表，是为满足运营商对移动通信的测试而推出的全新平台。其拥有更高测试频率、更大解析带宽、更快扫描速度、更低接收灵敏度以及丰富的接口。同时具备干扰分析、无线信号测向定位、场强测试、5GNR/TDD-LTE/FDD-LTE/NB-IoT/WCDMA/GSM信号解析等多种测量功能。5252DG体积小、重量轻、供电灵活、支持云操控，适合外场基站测试与部署。

功能特点

全面的干扰分析能力

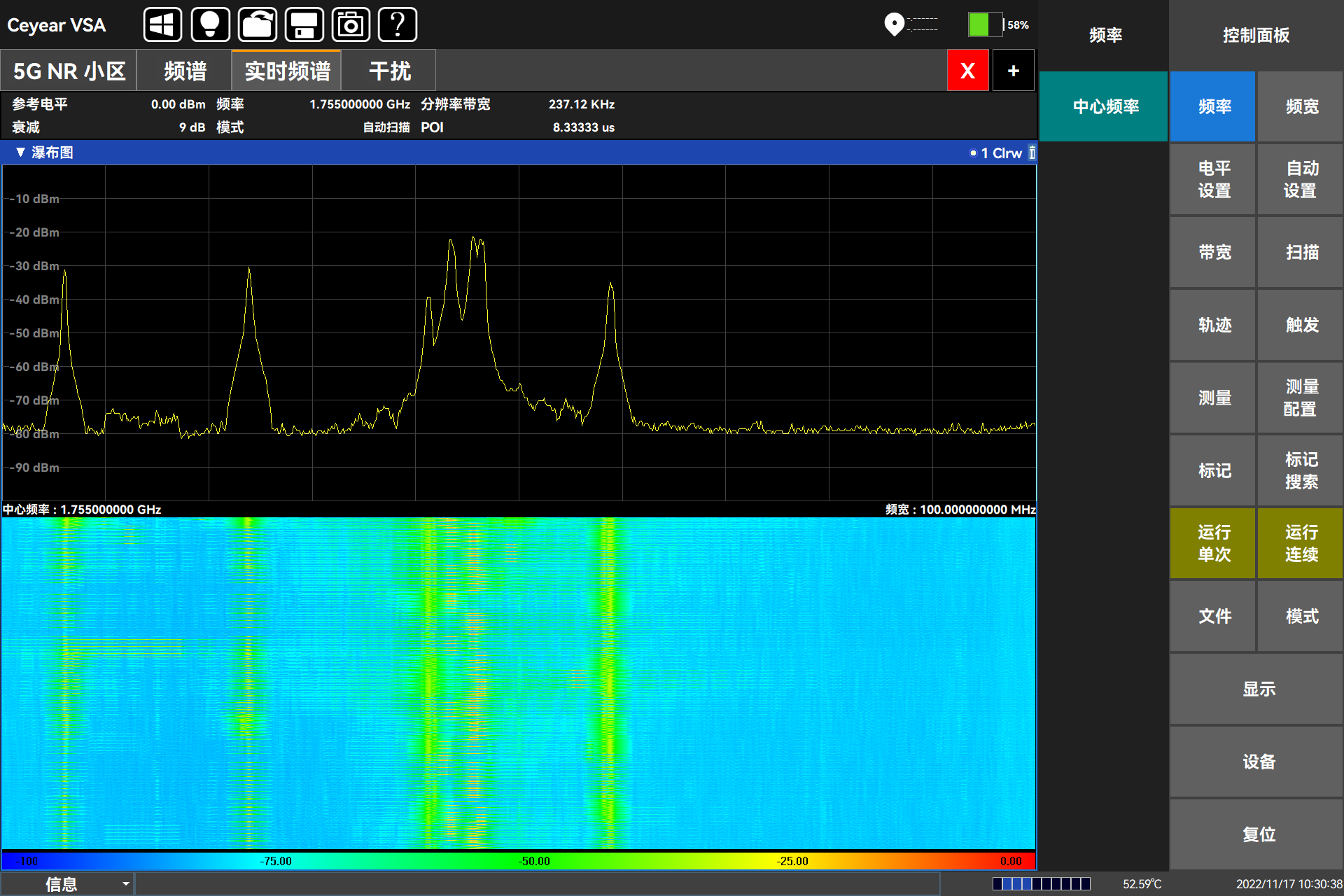

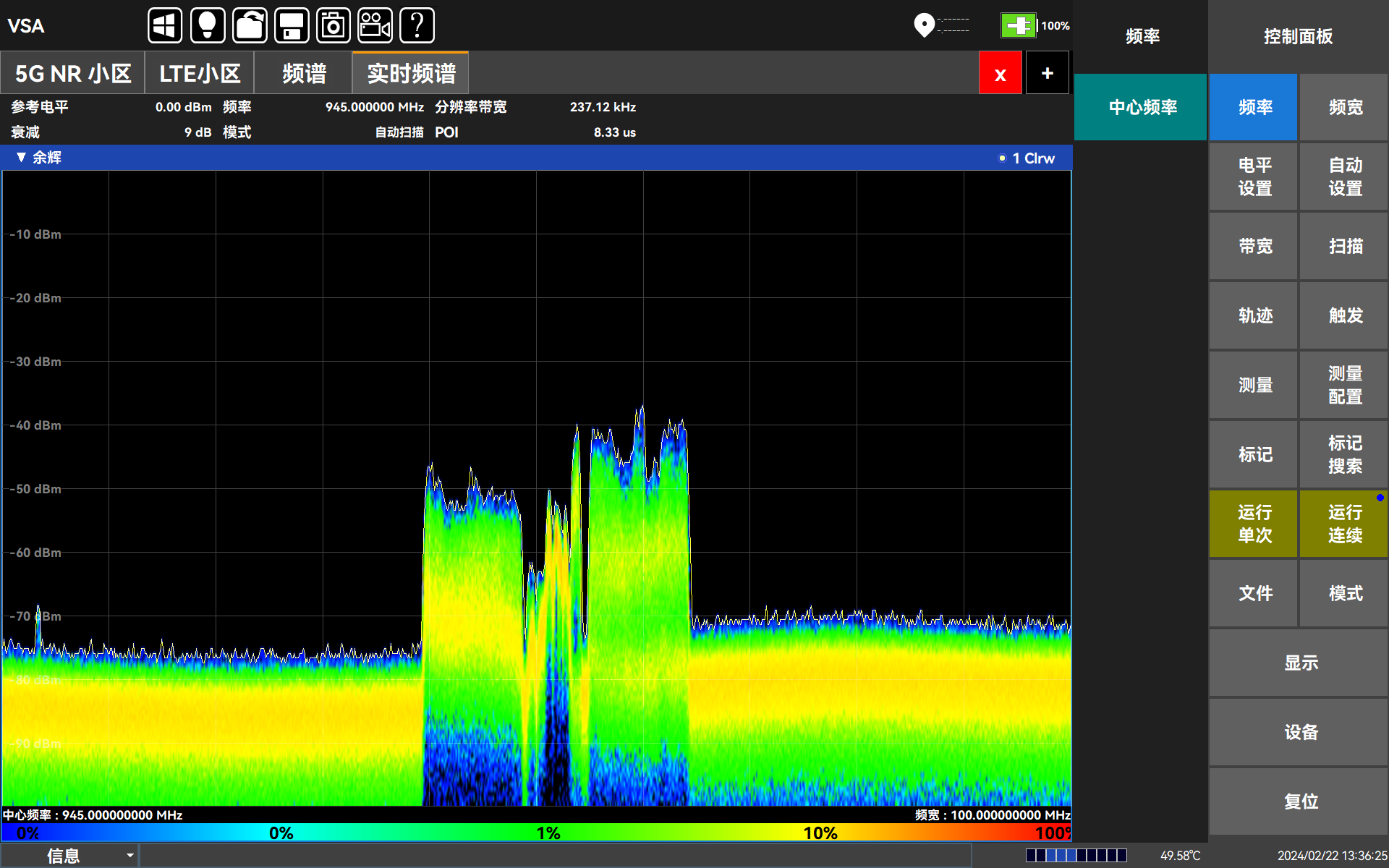

Ceyear 5252DG外场通信测试仪在干扰分析方面具备全面的分析能力。外场通信测试仪支持最高频率为20GHz，具备高扫速的特点，能实时捕捉突发信号；外场通信测试仪内置的三维瀑布图模式，可以直观分析出被测信号频率、信号特征、持续时长、幅度变化等内容；外场通信测试仪还具备余晖频谱分析功能，可实时捕获隐藏的干扰信号；此外，外场通信测试仪还包含信号测向、干扰定位、四窗干扰排查、TDD系统干扰排查等功能，可满足用户多样化的干扰分析需求。

丰富的无线基站分析功能

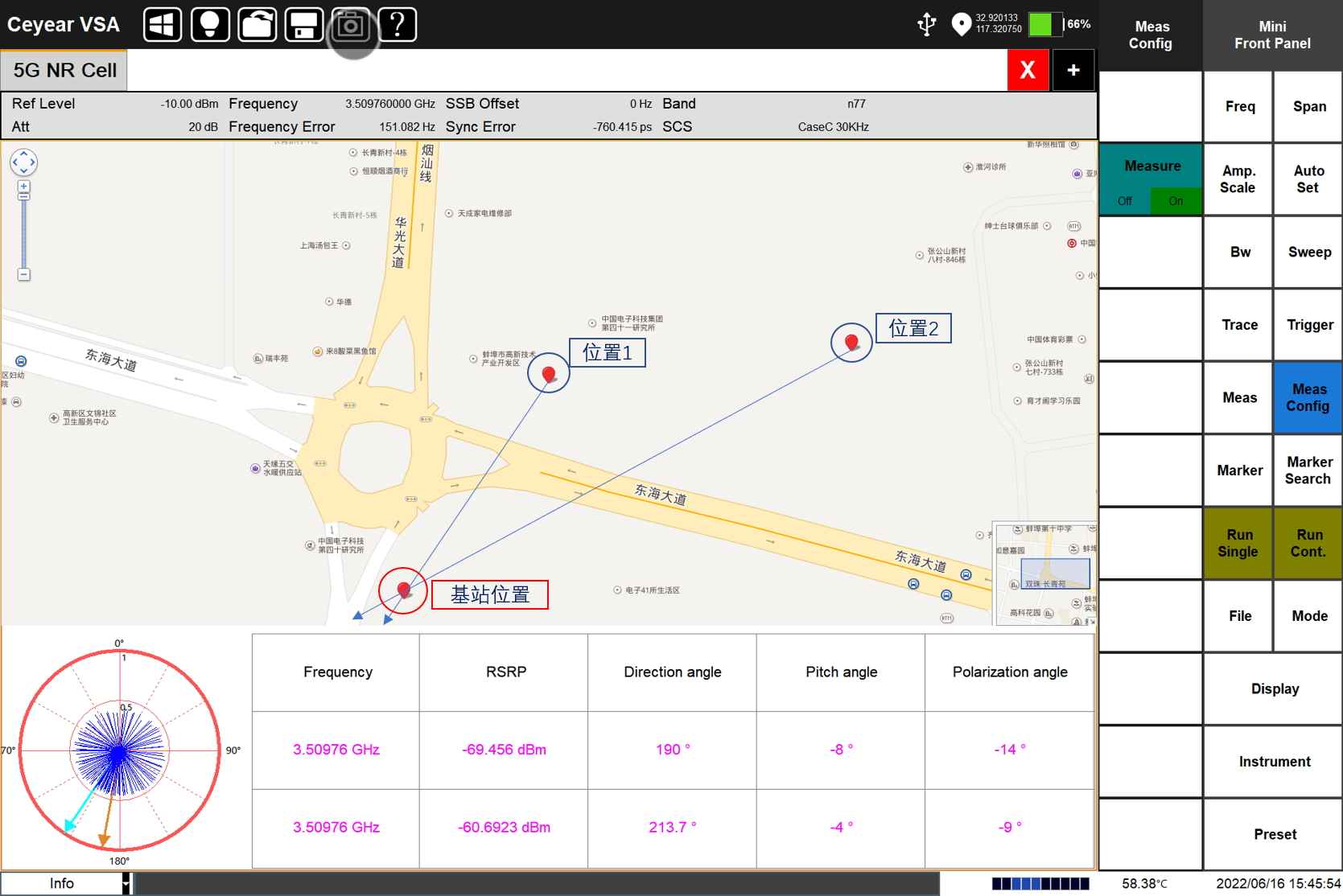

Ceyear 5252DG外场通信测试仪在无线基站分析方面具备丰富的分析能力。外场通信测试仪支持5G、4G的基站锁定定位以及基站干扰源的地图定位；支持5G、4G的室外/室内路测，结合高精度GPS定位地图，标识每个测量地点的小区ID、RSSI、RSRP等参数，可进行信号的室分测试；外场通信测试仪具备5G NR多波束分析能力，支持8个Beam ID同时解调，提供小区ID、SS-RSRP、SS-RSRQ、SS-SINR功率指标、SSB星座图和EVM等解调指标；外场通信测试仪包含LTE解调分析，提供4G信号分析、小区ID、通道功率、子帧功率及特殊子帧等解调指标；外场通信测试仪支持GSM信号解调，可进行通道功率、载干比、频率误差及BSIC指标的测试及显示；此外，外场通信测试仪还支持多种调制信号分析（包括矢量信号的时域图、星座图、IQ信息以及相关数值参数）。

多样化的测试分析功能

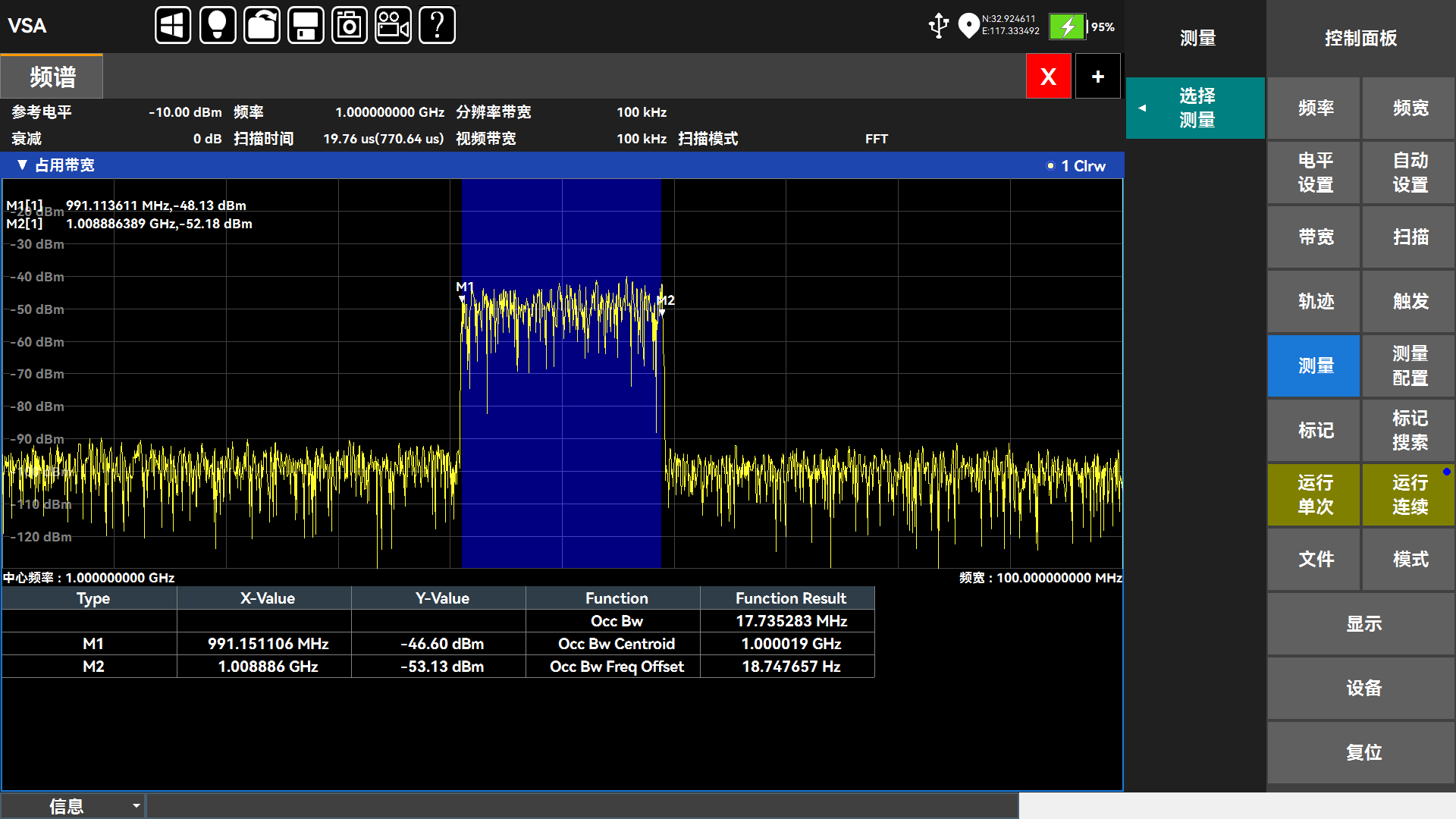

Ceyear 5252DG外场通信测试仪在测试分析方面具备多样化的分析能力。外场通信测试仪支持占用带宽（OBW），可有效测试信号的带宽，能够自动测试信号99%（可设置）功率以及功率下降XdB（可设置）的带宽；外场通信测试仪支持邻信道泄漏抑制比（ACLR），可检测发射信号的邻道泄露，具备多种通信制式测试模板，并支持用户自定义信号测试；外场通信测试仪能够测量信道功率（Channel Power），可有效检测出指定带宽内信号的功率大小，进而评估射频传输的质量；此外，外场通信测试仪还支持频谱扫描、场强测量、100MHz实时频谱、频谱发射模板、信噪比、谐波失真、相位噪声、差分频谱、零扫宽、信号强度、信道扫描、音频解调等多种多样的测试功能，满足用户多样化的测量需求。

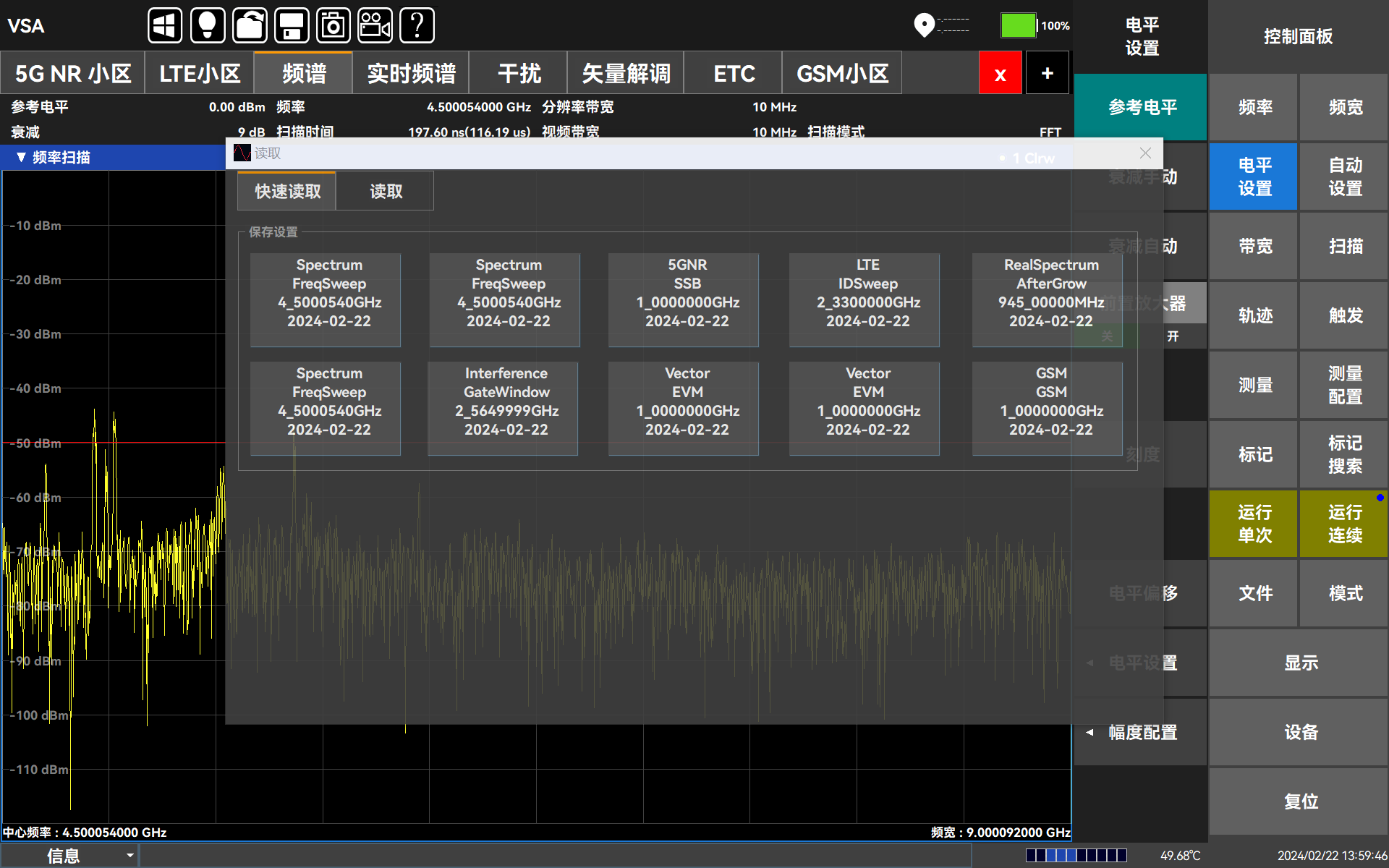

外场测量，便携操控

Ceyear 5252DG外场通信测试仪能够很好适配外场测量环境，为外场测量提供便携性操作。外场通信测试仪支持干扰排查，针对TDD通信系统提供对应带宽下的频谱分析，有效剥离上下行信号，内置运营商模板方便快捷操作；同时支持对ETC信号进行路测分析测量、场强测试、多种调制信号分析、音频解调分析；外场通信测试仪轻便体积小，重量轻（≤2.4kg），便于机动、具备多种便捷携带方式，同时支持远程协作处理，具备“白天模式”、“黑暗模式”等多种操作模式，便于外场观测；此外，外场通信测试仪支持截屏、录屏、配置模板的保存与调用及IQ数据保存。外场通信测试仪充分考虑实际外场环境，为外场测量提供便携性操作。

典型应用

5G、4G的室外/室内路测

结合高精度GPS定位地图，标识每个测量地点的小区ID、RSSI、RSRP等参数，可进行信号的室分测试。

对ETC信号进行路测分析测量

技术指标

参数	规格
频率范围	9kHz~4.4GHz/6.3GHz/7.5GHz/9GHz/20GHz
频率精度	±1ppm
相位噪声	≤-106dBc/Hz@10kHz 偏移在1GHz ≤-127dBc/Hz@1MHz 偏移在1GHz
平均噪声显示电平	放大器关闭	放大器打开
	100kHz～50MHz：-142dBm/Hz	100kHz～50MHz：-145dBm/Hz
	50MHz～6.3GHz：-148dBm/Hz	50MHz～6.3GHz：-164dBm/Hz
	6.3GHz～9GHz：-148dBm/Hz	6.3GHz～9GHz：-161dBm/Hz
	9GHz～20GHz：-145dBm/Hz	9GHz～20GHz：-160dBm/Hz
电平精度	±1.5dB
电平分辨率	0.1dB
最大输入安全功率	26dBm（9kHz~4.4GHz/6.3GHz） 25dBm（9kHz~7.5GHz/9GHz/20GHz）
三阶互调截获点	100kHz～3GHz : ≥+10dBm 3GHz～6.3GHz : ≥+12dBm
二次谐波抑制	<-75dBC
剩余响应	<-90dBm
参考电平范围	-130dBm～+30dBm
驻波比	<2.0
实时频谱分析带宽	最大100MHz
模拟信号分析	AM、FM、PM、LSB、USB
解调分析支持模式	5G NR、LTE、WCDMA、GSM、NB-IoT、卫星协议、矢量信号、音频分析
解调指标	5G NR	1.2%@2.6GHz(PSS 信道)
		1.3%@2.6GHz(SSS 信道)
		1.0%@2.6GHz(PBCH 信道)
	LTE	1.2%@1.8GHz(QPSK 调制方式)
		1.7%@1.8GHz(16QAM 调制方式)
	矢量信号	0.8%@1.8GHz(码元速率1Msps QPSK)
		1.3%@1.8GHz(码元速率 1Msps 64QAM)
电源	AC：100~240V/50~60Hz DC：19V
工作温度	-10℃ ~ 50℃
显示	10.1英寸高清显示屏
尺寸	*宽高深：311mm206mm61mm*
最大净重	≤2.4kg

订购信息

主机型号

编号	名称	描述
5252DG（20GHz）	外场通信测试仪	9kHz～20GHz
5252DG（9GHz）	外场通信测试仪	9kHz～9GHz
5252DG（7.5GHz）	外场通信测试仪	9kHz～7.5GHz
5252DG（4.4GHz）	外场通信测试仪	9kHz～4.4GHz
5252DG	外场通信测试仪	9kHz～6.3GHz

选件型号

编号	名称	描述
5252DG-H29	手持定向天线(100MHz～20GHz，含手柄)
5252DG-H19	手持定向天线(500MHz～20GHz，含手柄)
5252DG-H18	手持式高增益测向天线(6GHz～26.5GHz)
5252DG-H17	对数周期天线(700MHz～10GHz)	定向天线 (无放大器)
5252DG-H16	对数周期天线(700MHz～4GHz)	定向天线 (无放大器)
5252DG-H15	对数周期天线(400MHz～4GHz)	定向天线 (无放大器)
5252DG-H14	对数周期天线(380MHz～10GHz)	定向天线 (无放大器)
5252DG-H13	对数周期天线(700MHz～6GHz)	定向天线 (无放大器)
5252DG-H12	对数周期天线(400MHz～6GHz)	定向天线 (无放大器)
5252DG-H11	全向天线(680MHz～6GHz)	全向天线
5252DG-H10	全向天线(300MHz～8GHz)	全向天线
5252DG-H09	全向天线(700MHz～2.7GHz)	全向天线
5252DG-H06	电池
5252DG-H05	功能背包
5252DG-H04	500MHz～8GHz定向天线	针对使用频段配置，含带低噪放、电子罗盘天线放大器手柄
5252DG-H03	200MHz～500MHz定向天线	针对使用频段配置，含带低噪放、电子罗盘天线放大器手柄
5252DG-H02	20MHz～200MHz定向天线	针对使用频段配置，含带低噪放、电子罗盘天线放大器手柄
5252DG-H01	9KHz～30MHz定向天线	针对使用频段配置，含带低噪放、电子罗盘天线放大器手柄
5252DG-H00	手持式放大器	5252DG-H00必选
5252DG-S08	ETC测试

软件型号

编号	名称	描述
5252DG-JL	计量服务	提供计量服务
5252DG-S011	信号侦测功能	提供信号侦测功能
5252DG-S010	干扰查找分析功能	提供干扰信号查找分析功能
5252DG-S002	LTE制式测试软件	提供LTE测试功能
5252DG-S001	5G NR制式测试软件	提供5G NR测试功能

标配附件

编号	名称	描述
1	外场通信测试仪整机
2	用户手册	电子版
3	快速使用指南	1本
4	电源线	三芯电源线、电源适配器
5	产品合格证	产品出厂合格证明
6	GPS天线

🔒
