用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 5258A-H01 | 扫频仪 / 9kHz~6.3GHz（含GPS定位） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A | 扫频仪 / 9kHz~6.3GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 52521A-H1 | 身份证识别License | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 52521A-H2 | 功能背包 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 52521A-H3 | 5V3A电源适配器 / 3C | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 52521A-H4 | 3A大电流充电线 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 52521A-H5 | 用户手册中文版 / 纸质 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A-JL | 计量服务 / 提供计量服务 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A-S011 | 干扰查找分析功能 / 提供干扰查找分析功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A-S010 | 频谱分析功能 / 提供频谱分析功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A-S009 | 实时频谱功能 / 提供实时频谱功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A-S008 | 基站定位功能 / 提供基站定位功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A-S007 | 5GNR基站扫描 / 提供5GNR基站扫描功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A-S005 | WCDMA基站扫描 / 提供WCDMA基站扫描功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A-S004 | LTE基站扫描 / 提供LTE基站扫描功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A-S003 | GSM基站扫描 / 提供GSM基站扫描功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A-S002 | CDMA2000基站扫描 / 提供CDMA2000基站扫描功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5258A-S001 | NB-IoT基站扫描 / 提供NB-IoT基站扫描功能 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1 | 扫频仪测试软件 / 加密狗 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2 | 用户手册 / 电子版 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3 | 电源线 / 电源线、电源适配器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4 | 产品合格证 / 产品出厂合格证明 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述

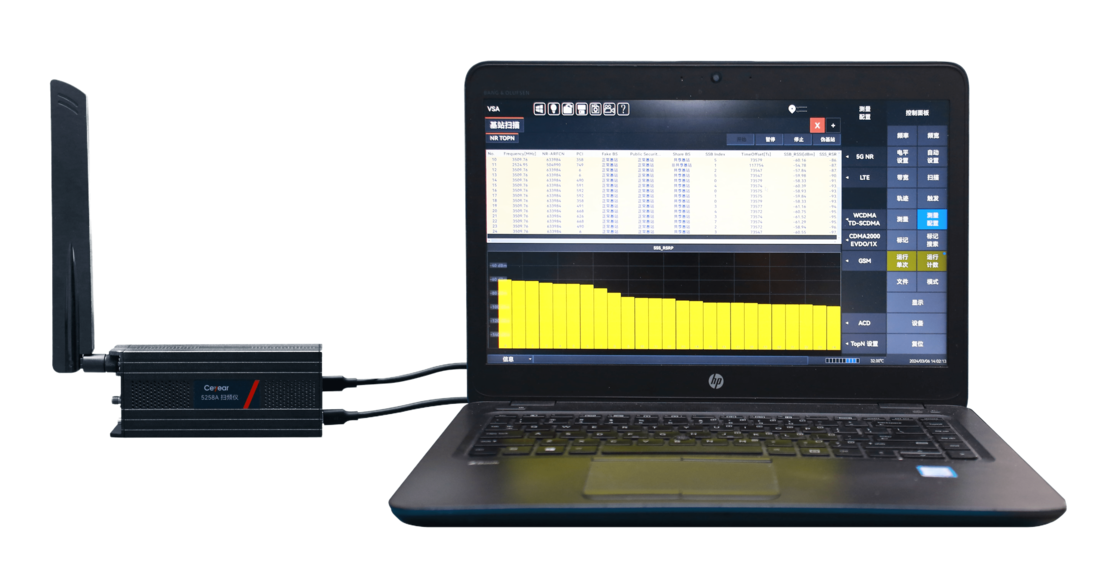

5258A 扫频仪是针对运营商进行基站 建设、网络优化、无线信号覆盖排查的需求， 推出的全频段、多制式无线信号测试设备， 可在外场条件下对无线通信信号进行测量及 分析评估，具备清频测试、基站覆盖测试、基 站定位、干扰排查测试等功能，为运营商、运 维商的公网和专网以及地铁通信网络信号建 设和维护分析等场景提供测试保障。
功能特点

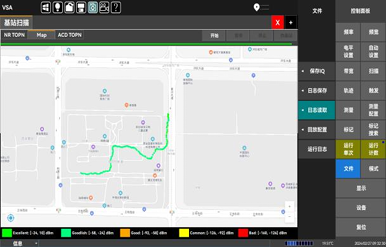

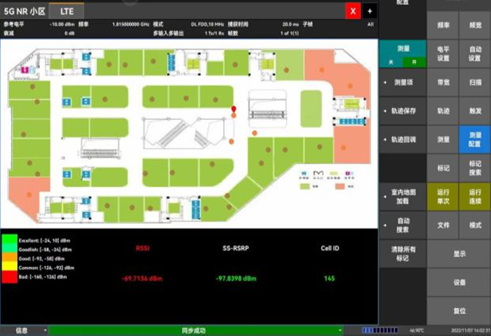

精准的室内外路测功能
Ceyear 5258A扫频仪具有对通信基站路测的精准分析能力。扫频仪支持 5G、4G 等通信基站的室外（室内）路测， 通过内置GPS接收器，标识每个测量地点的小区 ID、波束ID、信号功率等参数。

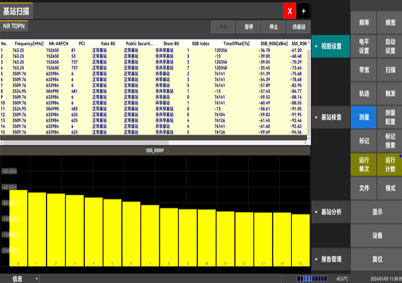

强悍的同频检测能力
Ceyear 5258A扫频仪具有强悍的同频检测能力。扫频仪同频解析能力优于25dB，覆盖呈现更为精准，适用于解决无线信号覆盖、邻区、干扰问题，是5G NR、LTE重叠覆盖优化的利器。

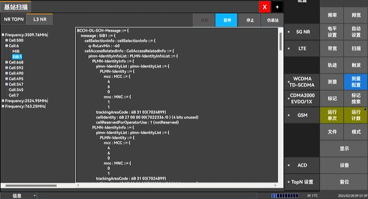

高效的层2层3解调功能
Ceyear 5258A扫频仪具有高效的基站识别与定位能力。扫频仪高效的MIB与SIB测试、基于优异的通信解调算法，可以有效解调出相应通信制式的层2与层3信息，帮助用户确定小区配置及小区归属，能更加高效的进行基站的识别与定位。

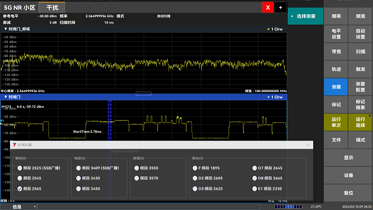

可靠的干扰排查能力
Ceyear 5258A扫频仪具有可靠的干扰排查能力。扫频仪可对 TDD 移动通信系统进行上下行
分离的频谱测量，为 TDD 系统的正常运行提供有效的测试解决方案。

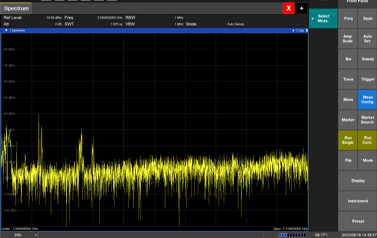

高速的频谱扫描能力
Ceyear 5258A扫频仪具有高速的频谱扫描能力。扫频仪具备高扫速的特点，能实时捕捉突发信号，可显示频谱和瀑布图，以及显示通道功率，用于清频测试和干扰排查。
典型应用
清频测试
在无线网络建设初期，建设环境还尚存有一些其他制式的信号，对网络建设会造成干扰，所以在进行 基站建设之前，需要对工作频段进行清网测试，排查地区的频谱工作情况，为无线基站建设扫清障碍。
基站分析
在无线网络运行期间，可对已建设完成的基站进行 分析，扫频仪能提供多种测试手段进行有效测试以 及保存回放测试数据等，具体分析包括基站的运营 商归属、伪基站识别、基站位置估计等。
覆盖测试
在无线网络建设完成后，需要对现有网络覆盖情况 进行评估与测试，所以需要进行现有网络覆盖情况 的路测，包括室内与室外的5G NR/TDD-LTE/FDD LTE 基站覆盖以及非基站的功率覆盖测试。
运营商分析
扫频仪通过对层3的SIB与MIB解码分析出MNC， 区分不同运营商归属，评估各运营商网络覆盖、干 扰指标，并以统计图、轨迹图展示覆盖区域，为多 运营商提供有效测量手段。
技术指标
5G NR | 参数 | 规格 |
数据模式 | Frequency[MHz]、NR-ARPCN、PCI、SSBIndex、SSS_RSRP[dBm]、 SSS_RSRQ[dB]、SSS_SINR[dB]、PSS_RSRP[dBm]、PSS_RSRQ[dB]、PSS_SINR[dB]、 DMRS_RSRP[dBm]、DMRS_RSRQ[dB]、DMRS_SINR[dB]、PBCH_RSRP[dBm]、 PBCH_RSRQ[dB]、PBCH_SINR[dB]、Delay[Ts]、MCC、MNC、TAC,CellIdentity、 EVM[%s]、SectorID、Fack BS、Public Security BS、Share BS、Band、TopN | |
测量模式 | (P-SS/S-SS) & PBCH | |
同频小区检测能力 | >25dB | |
测量速度 | 300ms/点 | |
载波间隔 | 15/30kHz | |
动态范围(CINR) | PSS/SSS CINR: -10 ~ +5dB PBCH DMRS CINR: -8 ~ + 40 dB | |
电平测量精度 | ±1dB | |
检测灵敏度: RSRP | ≤-128dBm@30kHz | |
LTE | 数据模式 | Frequency[MHz]、EARFCN、PCI、RSSI[dBm]、RSRP[dBm]、RSRQ[dB]、 CINR[dB]、 PSS RP[dBm]、PSS RQ[dB]、PSS RSSI[dBm]、SSS RP[dBm]、 SSS RQ[dB]、SSS RSSI[dBm]、 TimeOffset[Ts]、EVM[%]、MCC、MNC、TAC、 CellIdentity、SectorID、Fack BS、 Public Security BS、Share BS、Band、TopN |
信道带宽 | 1.4/3/5/10/15/20MHz | |
测量速率 | >40channel/sec @ 20MHz | |
SIB 解码成功率 | 90% @ CINR > 0 dB | |
同频小区检测能力 | >25dB | |
动态范围（CINR） | -5 ~ +40 dB@20 MHz:RS | |
检测灵敏度: RSRP | -120 dBm (@20 MHz) | |
射频 指标 | 频率范围 | 9kHz~6.3GHz |
电平精度 | ±1.5dB | |
相位噪声 | ≤-106dBc/Hz@10KHz 偏移在 1GHz ≤-127dBc/Hz@1MHz 偏移在 1GHz | |
实时频谱分析带宽 | 最大100MHz | |
剩余响应 | <-90dBm | |
安全输入电平 | ≤26dBm | |
频率精度 | ±1ppm | |
物理 特性 | 电源 | AC：100-240V/50-60Hz DC：5V |
尺寸 | 长*宽*高：（145±1.45）*（60±0.6）*（34±0.34）mm | |
重量 | ≤380g | |
温度范围 | 工作：0°C～+50°C；存储：-40°C～+85°C | |
输入/输出接口 | 射频输入:SMA；数据口:Type-C USB3.0；触发输出:Type-C；触发输入:Type-C； |
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 5258A-H01 | 扫频仪 | 9kHz~6.3GHz（含GPS定位） |
| 5258A | 扫频仪 | 9kHz~6.3GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 52521A-H1 | 身份证识别License | ||
| 52521A-H2 | 功能背包 | ||
| 52521A-H3 | 5V3A电源适配器 | 3C | |
| 52521A-H4 | 3A大电流充电线 | ||
| 52521A-H5 | 用户手册中文版 | 纸质 |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 5258A-JL | 计量服务 | 提供计量服务 | |
| 5258A-S011 | 干扰查找分析功能 | 提供干扰查找分析功能 | |
| 5258A-S010 | 频谱分析功能 | 提供频谱分析功能 | |
| 5258A-S009 | 实时频谱功能 | 提供实时频谱功能 | |
| 5258A-S008 | 基站定位功能 | 提供基站定位功能 | |
| 5258A-S007 | 5GNR基站扫描 | 提供5GNR基站扫描功能 | |
| 5258A-S005 | WCDMA基站扫描 | 提供WCDMA基站扫描功能 | |
| 5258A-S004 | LTE基站扫描 | 提供LTE基站扫描功能 | |
| 5258A-S003 | GSM基站扫描 | 提供GSM基站扫描功能 | |
| 5258A-S002 | CDMA2000基站扫描 | 提供CDMA2000基站扫描功能 | |
| 5258A-S001 | NB-IoT基站扫描 | 提供NB-IoT基站扫描功能 |
标配附件
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1 | 扫频仪测试软件 | 加密狗 | |
| 2 | 用户手册 | 电子版 | |
| 3 | 电源线 | 电源线、电源适配器 | |
| 4 | 产品合格证 | 产品出厂合格证明 |
