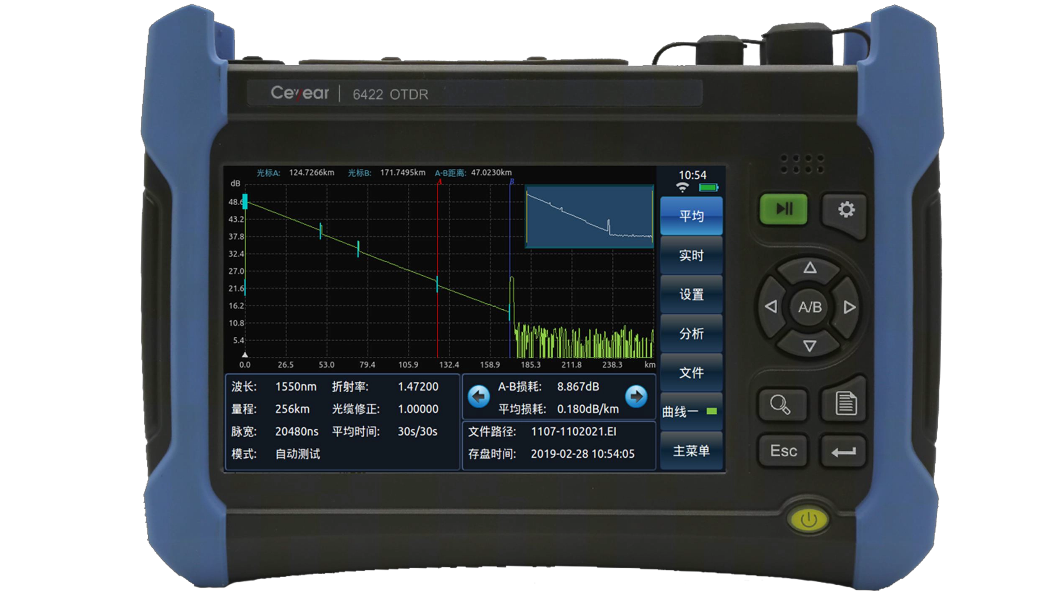

6422 光时域反射计
型号：6422
用途场景
规格参数

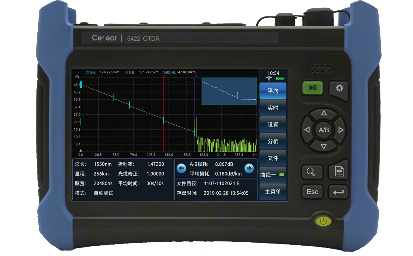

产品概述
6422 光时域反射计具备单模 1310nm、1550nm、1490nm、1625nm、1650nm，多模 850nm、1300nm 和定制特殊波长的测试能力，可提供单波长、多波长、在线测试等多种模块，最大动态范围 46dB，可用于干线远距离多分支通信网络测试；最小事件盲区 0.8m，近端的连接情况可清晰分辨；最高 2.5cm 采样分辨率，能够准确定位事件点。另外提供了稳定光源、光功率计、可视红光源、光纤端面检查仪等多种便捷的功能选件。
功能特点
● 最大 46dB 动态范围，256k 数据采样点
● PON 网络在线测试功能
● 单多模一体测试功能
● 通信光自动监测功能
● 支持 Bellcore GR196 及 SR-4731 文件格式
快速自动测试

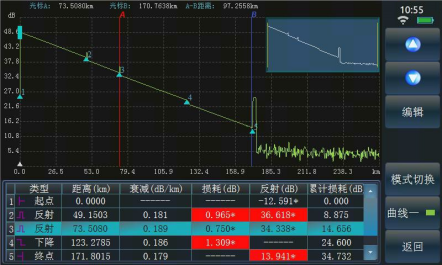

6422 的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要将光纤接入产品对应 OTDR 端口、点击【测试】按钮即可，仪器会自动设置相应的测试条件并最终给出测试结果，包括测试曲线和事件列表等。
特有的 PON 网络测试功能

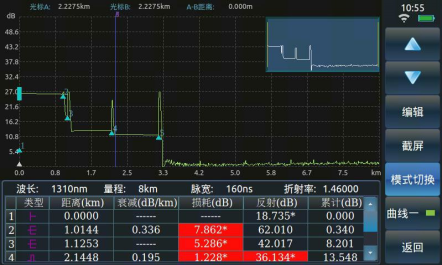

6422 是光纤接入网及 FTTx 的测试仪器，内置有 PON 网络测试功能，能够透过多达 1:128的光分路器，可以实现对 PON 网络各分支的测试。
光纤链路事件智能图示显示功能

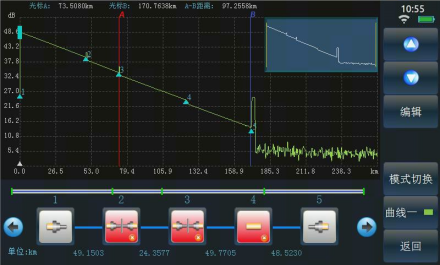

选择分析模式切换按钮，可对当前的轨迹曲线进行图形化分析，并显示图形化分析界面。
光纤端面检查功能

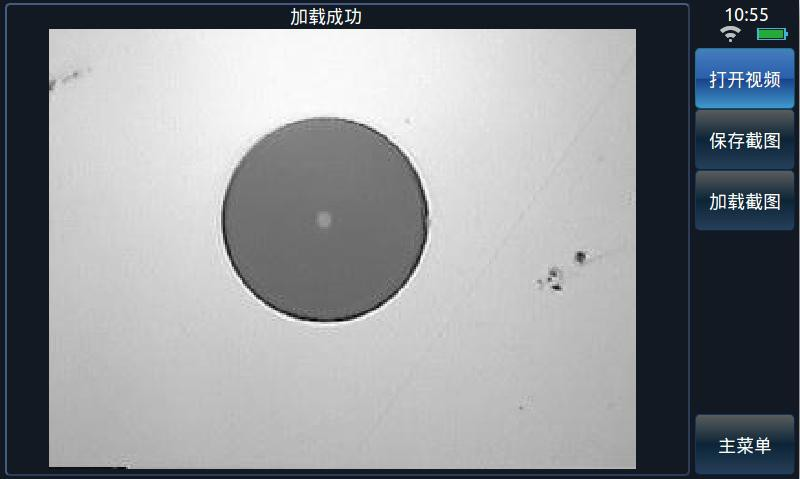

仪器选配了端面检测功能，点击【端面检测】按钮，将进入到端面检测操作界面。
技术指标
|
最大动态范围 |
详见“6422 OTDR 各标准模块技术规范” |
|
测距准确度 |
±(0.75+取样间隔+0.0025%×距离)(不包括折射率置入误差) (m) |
|
测距分辨率 |
0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m |
|
测试量程 |
0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(单模)； 0.4、0.8、1.6、3.2、6.4、16、32km(850nm 多模) |
|
测试脉宽 |
3、5、10、30、80、160、320、640、1280、5120、10240、20480ns 3、5、10、30、80、160、320、640、1280ns(850nm 多模) |
|
最大采样点数 |
256k |
|
线性度 |
0.03dB/dB |
|
损耗分辨率 |
0.001dB |
|
折射率设置范围 |
1.00000～1.99999(步长 0.00001) |
|
距离单位 |
千米、米、千英尺、英尺 |
|
显示 |
800×480、7 英寸 TFT 彩色 LCD(标配电容触摸屏) |
|
光输出接口 |
FC/UPC（标配，可选配 LC/UPC、SC/UPC、ST/UPC、FC/APC） |
|
界面语言 |
可选简体中文、英文 (可联系办事处以获得其它语言支持) |
|
外部接口 |
USB、Micro-USB、10M/100M 以太网、Micro SD |
|
电源 |
AC/DC 适配器：AC100V～240V、50/60Hz、1.5A 直流：17V±3V(2A) 内部锂电池：11.1V，电池工作时间：8 小时 |
|
最大功耗 |
10W（非充电） |
|
外型尺寸 |
宽×高×深=252mm×180mm×55mm |
|
重 量 |
约 1.8kg |
|
环境适应性 |
工作温度：-10℃～+50℃(电池充电：5℃～40℃) 存储温度：-40℃～+70℃(电池：-20℃～60℃) 相对湿度：5%～95%，无结露 |
6422 OTDR 各标准模块技术规范单波长模块：
