产品概述

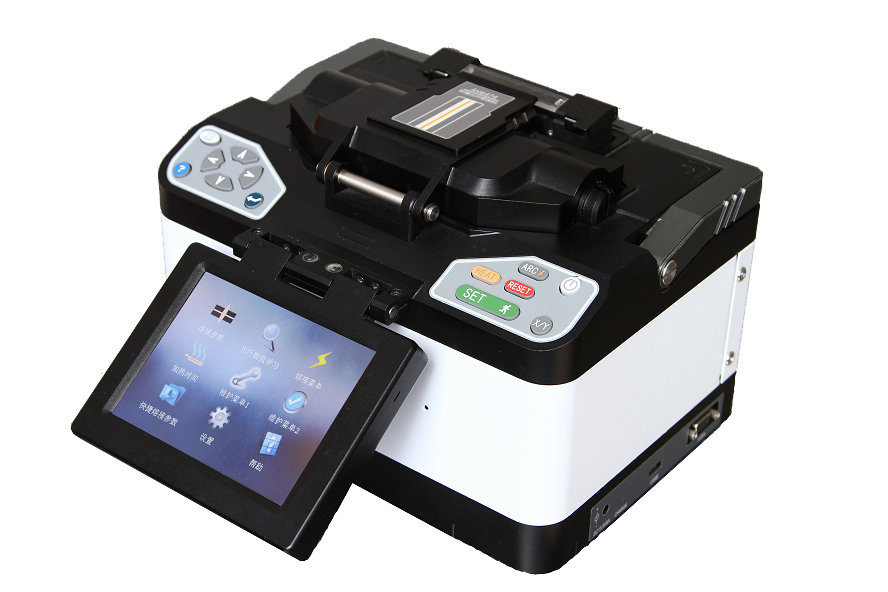

6474保偏光纤熔接机主要用于熊猫型、领结型、椭圆型等保偏光纤的熔接和保护，也可用于普通通信光纤的接续。该产品自动调焦功能使得各种光纤的纤芯清晰可见；微米级平行装夹与准直机构实现了光纤纤芯精确对准功能；GUI图形化界面设计提供了友好的操作界面，触摸屏的应用使得操作更简便；大容量可插拔模块化锂电池为长时间野外工作提供了可靠保障；主轴高精对准算法和放电电弧实时补偿方案，可保证产品在整个工作条件范围都实现了保偏光纤低损耗、高消光比熔接。
功能特点
主要特点

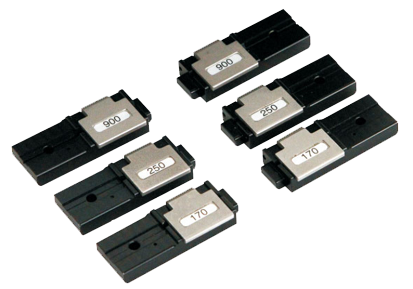

多种光纤夹具
配套FH-74-170、FH-74-250、FH-74-900三种光纤夹具，满足包层直径80μm～150μm的多种保偏光纤和跳线的熔接需要。

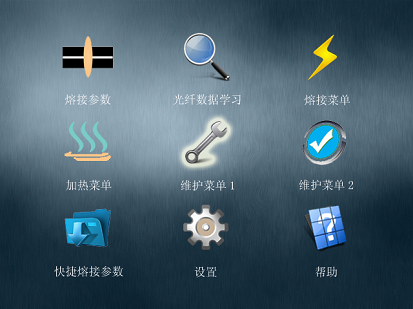

图形化界面和触摸屏
采用了全新的GUI图形界面和触摸屏设计。操作者可通过图像界面方便、直观地对机器进行相关设置和了解机器相关信息。
智能热缩与快速冷却
在加热器内增加探测元件，只有将热缩管放入加热器内，才会自动启动加热功能，防止误操作。加热器底部内置微型风扇，可快速冷却热缩套管，提高施工效率。

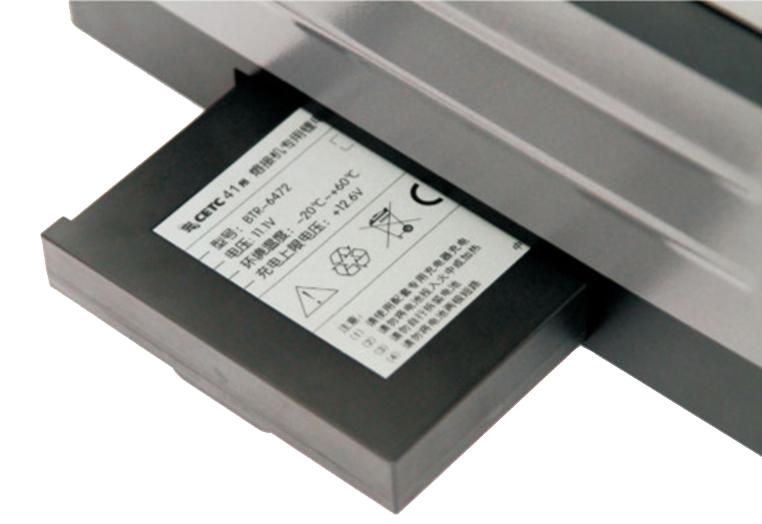

大容量可插拔锂离子电池
内置可自由插拔的大容量锂离子电池，充满电后可满足至少一整天（典型200次熔接和加热循环）的工作需求。

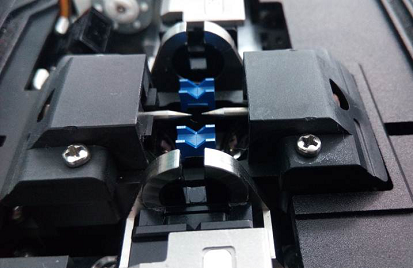

陶瓷V型槽
采用了高精度的陶瓷V型槽，使得放置光纤更加方便和准确，且便于清洁。
技术指标
适用光纤 | 符合ITU-T G.651～G.655规定的光纤；熊猫型、椭圆型及领结型等保偏光纤 | |||
包层直径 | 80μm～150μm | |||
熔接损耗（典型值） | 0.03dB（SM）；0.02dB（MM）；0.05dB（DS）；0.07dB（PANDA） | |||
熔接时间 | ≤18s（SM）；≤45s（PANDA） | |||
偏振串音 | ≤-35dB（PANDA） | |||
加热时间 | ≤35s（适用于60mm、40mm和一系列热缩套管） | |||
图像显示 | 高性能5.7英寸液晶屏 | |||
放大倍数 | 300倍/150倍 | |||
储存结果 | 4000组 | |||
最短切割长度 | 8mm | |||
电池容量 | 11.1V，7500mAh，熔接和加热循环典型值200次 | |||
电池寿命 | 循环充电次数达300～500次，客户自己可更换 | |||
电极寿命 | 典型值3000次，客户自己可更换电极 | |||
施工照明 | 内置高亮度、宽范围照明灯 | |||
供电方式 | 内置锂电池和外部直流电源 | |||
工作环境 | 温度：0℃～50℃；湿度：0～95%RH | |||
重量 | 5.1kg(无电池)，5.5kg(含电池) | |||
操作界面 | 中文/英文 | |||
外形尺寸(宽×高×深) | 290mm×195mm×198mm（不含把手、显示器、底部垫脚） | |||
电源最大功耗 | 75W（包括充电） | |||
内置锂电池 | 工作时间≥6h，充电时间≤3h | |||
外部直流电源 （外部电源适配器） | 输入 | AC100～240V，50/60Hz，0～1.5A； | ||
输出 | DC13～14V，0～4.44A, 电源插头中心为正极 | |||
接口功能 | USB | 导出记录 | 通过U盘可将熔接记录导出，便于查看 | |
软件升级 | 通过U盘可将软件升级至最新版本 | |||
自动功能 | 自动熔接 | 可完成两根光纤的推进、对芯、偏振主轴对准、放电熔接、消光比估算、损耗估算等一系列功能 | ||
张力测试 | 张力测试开启时，熔接完成后将自动进行2N的张力测试。 | |||
