用途场景
规格参数
产品概述

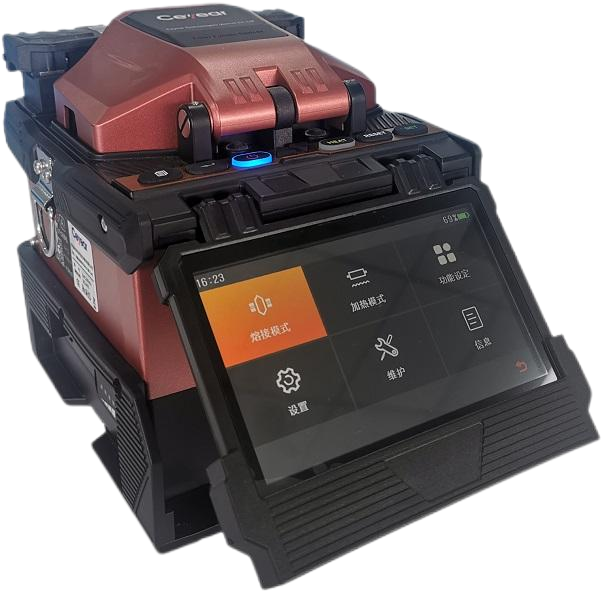

6486A干线光纤熔接机主要用于骨干光缆和接入施工、光器件制作等场景中的光纤接续。产品具备纤芯对准功能，支持G.654.E光纤低损耗熔接，环境适应性强、可靠性高，防尘、防水、防摔；采用了高精度的陶瓷V型槽，使得放置光纤更加方便和准确，且便于清洁，维护更方便；具备5英寸高清电容触摸屏，配以全新设计的图形化菜单界面，方便用户熔接操作；超大容量可插拔模块化锂电池，支持400芯熔接加热；环境自动补偿系统提升了设备适应恶劣外界环境变化的能力，为在不同环境下获得低损耗接续的一致性提供了保证。
功能特点

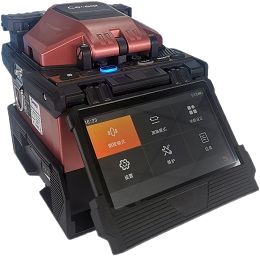

主要特点
● 光纤纤芯对准、种类识别
● 支持G.654E光纤熔接
● 10000mAh超大容量锂电池，熔接加热典型值400芯
● 电容触摸屏及GUI图形化界面
● 电极棒免工具更换
● 可选配物联网模块和GPS模块
● 防尘、防水、防摔，环境适应性强

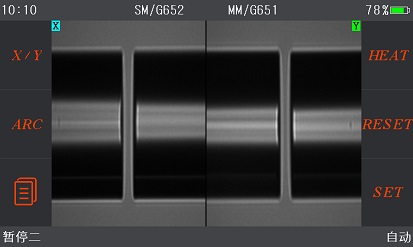

光纤纤芯对准、种类识别
左：G.652-右：G.651

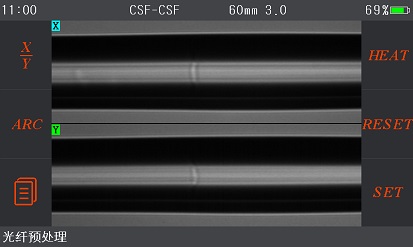

支持G.654.E光纤熔接

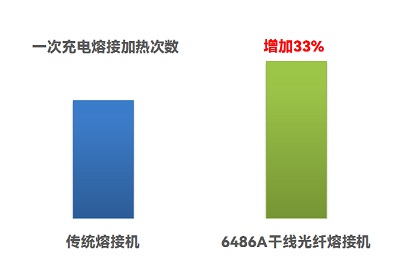

配备超大容量锂电池，一次充电可支持400芯的熔接加热操作
一次充电熔接加热次数增加33%

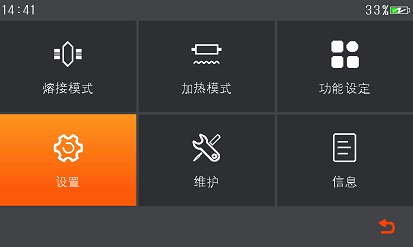

电容触摸屏及GUI图形化界面

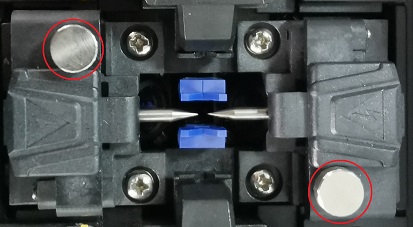

电极棒免工具更换

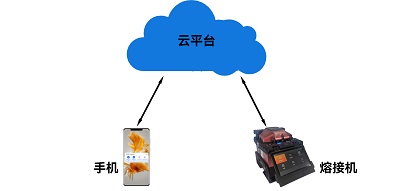

可选配物联网模块和GPS模块
防尘、防水、防摔，环境适应性强
技术指标
产品型号 | 6486A |
马达数量 | 六马达 |
对准方式 | 纤芯对准、包层对准、手动对准 |
适用光纤 | 符合ITU-T G.651、G.652、G.653、G.654E、G.655、G.657规定的裸光纤、皮线、跳线和隐形光纤等 |
平均熔接损耗 （典型值） | 0.015dB（G.652）、0.01dB（G.651）、0.04dB（G.653） 0.02dB（G.654E）、0.03dB（G.655）、0.02dB（G.657） |
熔接时间 | ≤6s（SM FAST模式）、≤16s（AUTO模式） |
加热时间 | 10s（60mm细热缩管） |
光纤直径 | 包层：80～150μm，涂覆层：0.1～3mm |
切割长度 | 5～16mm |
熔接程序 | 300组 |
加热程序 | 100组 |
电极寿命 | 5000次，用户可自行更换 |
电池容量 | 10000mAh，熔接和加热循环典型值400次 |
电池寿命 | 循环充电次数达300～500次，用户可自行更换 |
光纤图像放大倍数 | 双显150倍、X/Y单显最大600倍 |
衰减熔接 | 0.1dB 至 15dB、增量为 0.1dB |
热缩套管 | 60mm、40mm和一系列热缩套管 |
熔接记录 | 30000组数据、200幅最新图片 |
显示 | 高性能5英寸电容触摸屏 |
物联网 | 4G模组（选配） |
光纤拉力测试 | 约2N |
施工照明 | 内置高亮度、宽范围照明灯 |
工作环境 | 温度：-20℃～+50℃、湿度：0～95%RH、海拔：0～6000m、最大风速15m/s |
防跌落 | 76cm高处落下，5面（不包括防风罩面），仪器正常使用 |
防水 | 具备国际防水标准IPx2等级，降水量10mm/h情况下10分钟可使用 |
防尘 | 具备国际防尘标准IP5x等级，可暴露于灰尘中（0.1～500μm大小的硅酸铝颗粒） |
操作界面 | GUI图形化用户操作界面 |
电源最大功耗 | ≤80W |
外部电源 | AC：100～240V，50/60Hz，0～1.5A；DC：13～14V |
外部接口 | USB、USB2.0 Mini、Mini DIN 6pin |
外形尺寸 | 145mm（宽）X 170mm（高）X 165mm（深）（含软胶） |
重量 | 2.6kg（含电池） |
