产品概述

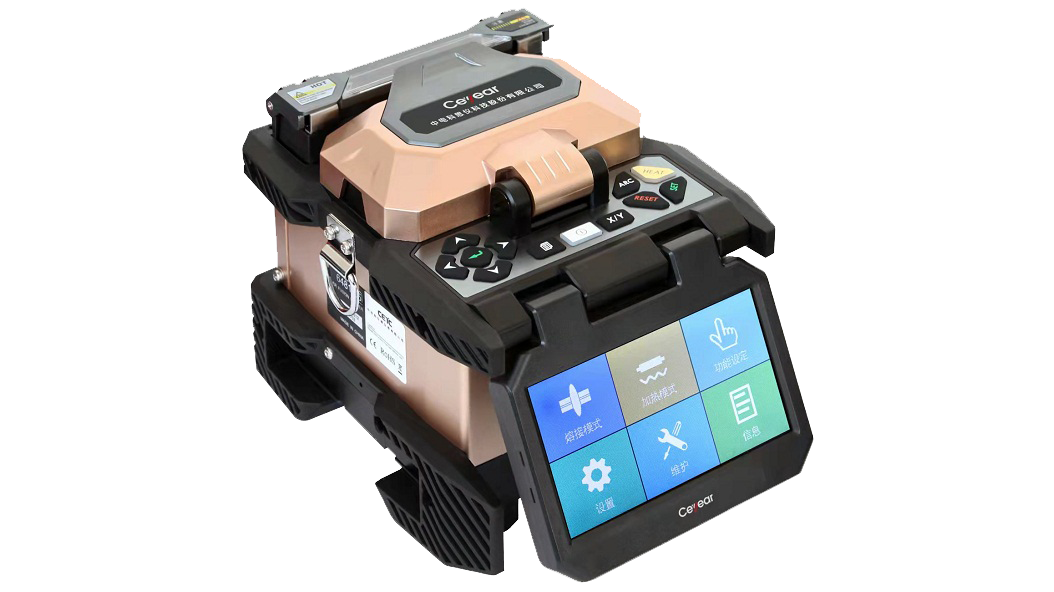

6481系列光纤熔接机主要用于各类通信光纤光缆和掺铒光纤等多种光纤的接续和保护。产品强大的功能和超低的熔接损耗使其完全满足各种环境的光纤接续应用：产品的小型化与轻量化是本产品的主要特点之一；环境适应性强、可靠性高，防尘、防水、防摔；提供多种熔接模式和加热模式参数组，满足用户各种熔接需求；采用了高精度的陶瓷V型槽，使得放置光纤更加方便和准确，且便于清洁，维护更方便；具备双向熔接功能，带触摸屏的显示器，配以全新设计的图形化的菜单界面，方便用户熔接操作；大容量可插拔模块化锂电池为长时间野外工作提供了可靠保障；环境自动补偿系统大大提升了设备适应恶劣外界环境变化的能力，为在不同环境下获得低损耗接续的一致性提供了保证。
功能特点
主要特点

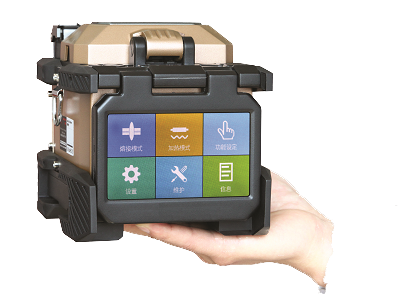

体积小、重量轻
体积小、重量轻，携带方便，可单手托举。
防水、防尘、防摔，环境适应性强

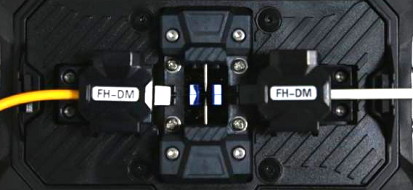

多合一夹具
配套多合一光纤夹具，满足包层直径80～150μm的多种光纤和跳线、皮线的熔接需要。

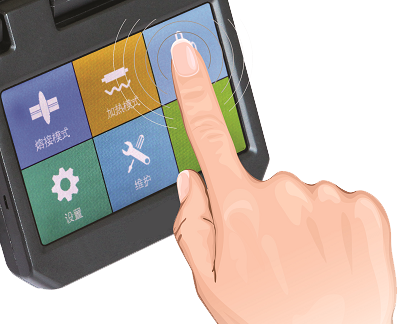

图形化界面和触摸屏
采用了全新的GUI图形界面和触摸屏设计。操作者可通过图像界面方便、直观地对机器进行相关设置和了解机器相关信息。

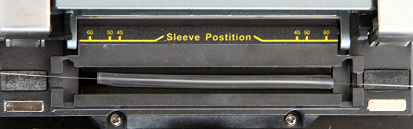

智能热缩
集成智能感知元件，热缩管放入加热槽内，会自动启动加热程序。

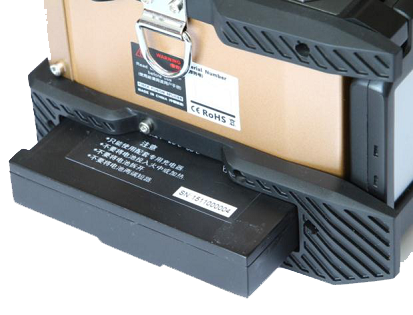

大容量可插拔锂离子电池
内置可插拔大容量锂离子电池，一块电池可满足一天的工作需求。
陶瓷V型槽
采用高精度的陶瓷V型槽，使得放置光纤更加方便和准确，且便于清洁。

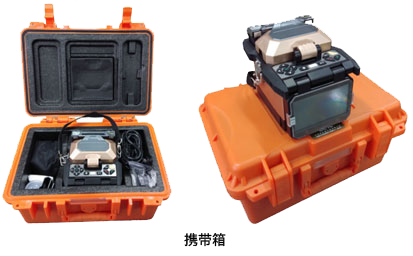

携带箱
造型新颖重量轻，可作为工作台使用。
技术指标
产品型号 | 6481A | 6481B | |
马达数量 | 六马达 | 四马达 | |
对准方式 | 精确纤芯对准、包层对准、手动对准 | 包层对准、手动对准 | |
适用光纤 | 符合ITU-T G.651~653、G.655、G.657规定的普通光纤、皮线和跳线 | ||
光纤直径 | 包层：80～150μm，涂覆层：0.1～3mm | ||
平均熔接损耗 （典型值） | 0.02dB（SMF）；0.01dB（MMF）； 0.04dB（DSF）；0.04dB（NZDSF） | 0.03dB（SMF）；0.02dB（MMF）； 0.05dB（DSF）；0.05dB（NZDSF） | |
熔接时间（典型值） | 7s（快速模式） | ||
加热时间 | <15s（40mm细热缩套管，23℃） | ||
拉力测试 | 1.96～2.25N | ||
热缩套管 | 60mm、40mm和一系列热缩套管 | ||
图像显示 | 高性能4.3英寸液晶屏 | ||
熔接记录 | 30000组/200幅图像 | 30000组 | |
电源最大功耗 | 80W | ||
电池容量 | ≥5200mAh | ||
电池寿命 | 循环充电次数达300～500次，用户可自行更换 | ||
电极寿命 | 典型值3000次，用户可自行更换 | ||
施工照明 | 内置高亮度、宽范围照明灯 | ||
工作环境 | 温度：-10～50℃；湿度：0～95%RH；海拔：0～6000m | ||
操作界面 | GUI图形化用户操作界面 | ||
外部电源 | AC：100～240V，60Hz，0～1.5A；DC：10～15V | ||
外部接口 | USB / SD（定制） | ||
外形尺寸 | 120mm（宽）×130mm（高）×154mm（深）（不含橡胶防震垫） | ||
重量 | 1.8kg(无电池)， 2.1kg(含电池) | 1.65kg(无电池)，1.95kg(含电池) | |
