产品概述

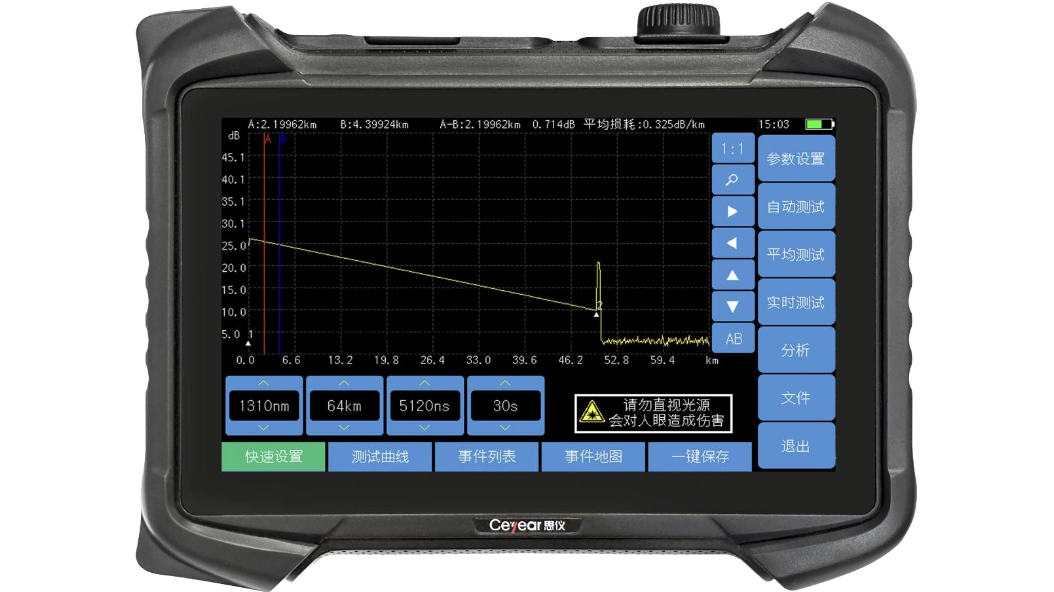

6426A光时域反射计为7英寸电容全触摸屏，集成了自动OTDR、专家OTDR、事件地图、光功率计（OPM）、可视红光故障定位（VFL）、稳定光源（LS）等功能。OTDR最大动态范围28dB，可实现最远100km精准测试。可实现最远事件盲区3m，采样分辨率最高2.5cm。配备4600mAh高密度大容量聚合物锂电池，具备智能节电管理，同时支持充电宝供电及充电。
6426A用于测量各类光纤光缆的长度、损耗、接续质量等参数，广泛用于光纤到户、城域网及二级骨干网通信系统的工程施工、线路维护及紧急抢救测试、光纤光缆的研制与生产测量等领域。
功能特点

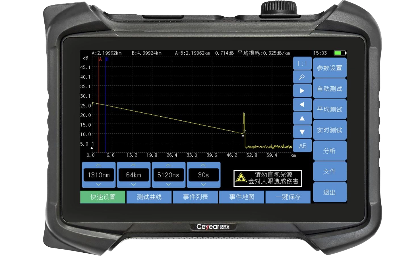

主要特点
● 最大28dB动态范围、256k数据采样点
● 通信光⾃动监测功能
● 支持Bellcore GR196及SR-4731文件格式
● 专家OTDR：专业测量，曲线、列表、MAP同时显示
● 光源支持连续/调制模式输出
● 自动OTDR：无需复杂设置，一键测试

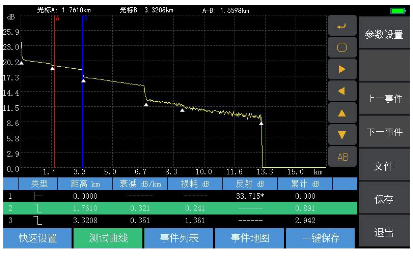

快速自动测试
自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要进入自动测试模块，将光纤接入产品对应 OTDR端口、点击【测试】按钮即可，仪器会自动设置相应的测试条件并最终给出测试结果，包括测试曲线和事件列表等。
技术指标
项目 | 6426A |
外型尺寸 | 177mm×109mm×37mm（长×宽×高）(不包含软胶) |
重 量 | 约 0.8kg（含电池） |
工作波长 | 1310/1550±20nm |
最大动态范围 | 28dB |
事件盲区 | 3m |
测距准确度 | ±（0.75m＋距离×0.001％＋取样间隔）（不计折射率误差）（m）。 |
测距分辨率 | 0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m |
测试量程 | 0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km |
测试脉宽 | 5、10、30、80、160、320、640、1280、5120、10240、20480ns |
最大采样点数 | 256k |
线性度 | 0.03dB/dB |
损耗分辨率 | 0.001dB |
折射率设置范围 | 1.00000～1.99999(步长0.00001) |
距离单位 | 千米、米、千英尺、英尺 |
显示 | 800×480、7英寸TFT 彩色LCD(电容触摸屏) |
光输出接口 | FC/UPC（标配，可选配 SC/UPC） |
界面语言 | 可选简体中文、英文(可联系办事处以获得其它语言支持) |
外部接口 | USB Type C、Micro SD |
电源 | AC/DC 适配器： 输入：AC100V～240V、50/60Hz 输出：DC/5V/2A 内部锂电池：3.7V，4600mAh |
电池工作时间 | 低亮度，待机≥6h |
环境适应性 | 工作温度：0℃～+40℃(电池充电：5℃～40℃) 贮存温度：-20℃～+60℃(电池：-20℃～60℃) 相对湿度：5%～95%，无结露 |
6426A 各标准模块技术规范
