5233D误码测试仪

型号：5233D

分类 Ceyear思仪 / 通信测量仪器

我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
5233D	5233D误码测试仪（交流供电） / 3个业务插槽以及1个电源插槽	—	登录可见	登录可见	官网规格，价格面议
5233D	5233D误码测试仪 / 直流供电，4个业务插槽	—	登录可见	登录可见	官网规格，价格面议
5233D-016	CXP3 接口板 75110Q / 支持 CXP3 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-015	OSFP 接口板 75110P / 支持 OSFP 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-014	QSFP-DD 接口板 75110N / 支持 QSFP-DD、QSFP、QSFP+、QSFP28 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-013	SFP-DD 接口板 75110M / 支持 SFP-DD、SFP、SFP+、SFP28 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-012	功能板 75111B / 1.25Gbps～400Gbps 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-011	DSFP 接口板 75110L / 支持 DSFP 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-010	CXP 接口板 75110K / 支持 CXP、CXP2 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-009	CFP8 接口板 75110H / 支持 CFP8 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-008	CFP4 接口板 75110G / 支持 CFP4 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-007	CFP2 接口板 75110F / 支持 CFP2 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-006	CFP 接口板 75110E / 支持 CFP 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-005	QSFP 接口板 75110D / 支持 QSFP、QSFP+、QSFP28 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-004	XFP 接口板 75110C / 支持 XFP 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-003	CSFP 接口板 75110B / 支持 CSFP 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-002	SFP 接口板 75110A / 支持 SFP、SFP+、SFP28 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5233D-001	功能板 75111A / 100Mbps～400Gbps 光模块误码测试	—	登录可见	登录可见	官网规格，价格面议
5	产品合格证 / 1 个	—	登录可见	登录可见	官网规格，价格面议
4	5233D 误码测试仪用户手册 / 1 册	—	登录可见	登录可见	官网规格，价格面议
3	串口电缆 / 1 根	—	登录可见	登录可见	官网规格，价格面议
2	网线 / 1 根	—	登录可见	登录可见	官网规格，价格面议
1	驱动光盘 / 1 盘	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品概述

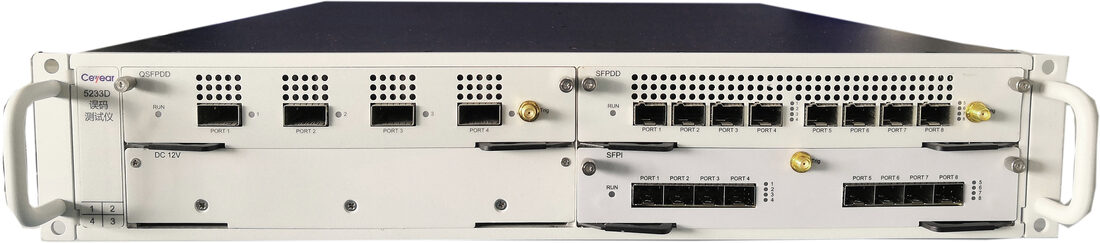

5233D误码测试仪主要用于光模块的误码性能测试。其主机采用标准2U机架式结构，支持RS232和以太网远程控制，配合选件具有比特误码测试、误码率眼图、电压拉偏、预加重控制、幅度控制、温度与功耗监测及DDM监视功能。选件接口板支持的接口速率在100Mbps～600Gbps范围内，支持NRZ和PAM4调制误码测试，适合于SFP、SFP+、SFP28、CSFP、XFP、QSFP+、QSFP28、CFP、CFP2、CFP4、CFP8、CXP、CXP2、DSFP、SFP-DD、SFP56、QSFP-DD、QSFP56、OSFP、CXP3等多种光模块的研制和生产测试。

功能特点

主要特点

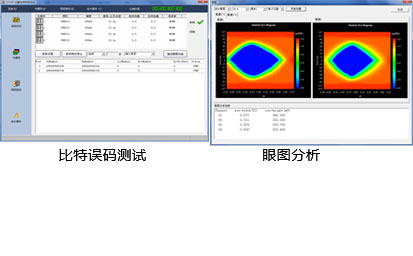

比特误码测试与眼图分析

支持比特误码和眼图分析功能，支持2⁷-1 、2⁹-1、2¹¹-1、2¹⁵-1、2²⁰-1、2²³-1、2³¹-1等PRBS图形；支持非帧与成帧两种数据类型。

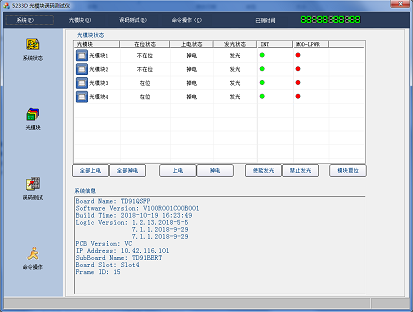

光模块控制及系统信息

可对载板中插入的光模块单独操作，包括上电、掉电、发光、复位等，可显示系统信息及光模块类型。

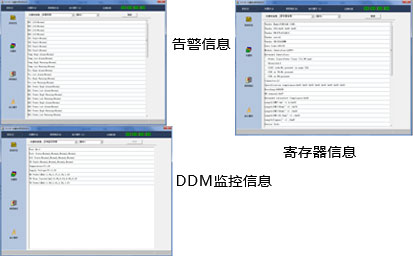

光模块信息查看

具有全面的信息查询功能，支持告警信息、光模块寄存器信息、DDM监控信息查看。

技术指标

机箱尺寸：宽×高×深（mm）：500×89×500（+5%）
支持光模块类型：CFP、CFP2、CFP4、CFP8、CSFP、CXP、CXP2、DSFP、QSFP、QSFP+、QSFP28、SFP、SFP+、SFP28、XFP
机箱最大装入功能板数量：4
支持协议类型：100G OTN、40GE、100GE
测试速率范围：100Mbps～400Gbps
误码测试图形：2⁷-1、2⁹-1、2¹¹-1、2¹⁵-1、2²⁰-1、2²³-1、2³¹-1，可反向
远程控制端口类型：4个RS232端口和2个以太网端口
光模块工作电压、电流与功耗测试
具有DDM监视功能，通过I^{2C或MDIO接口对光模块进行控制和状态读取}
具有眼图扫描功能
命令式远程控制，适合定制自动化测试

订购信息

主机型号

编号	名称	描述
5233D	5233D误码测试仪（交流供电）	3个业务插槽以及1个电源插槽
5233D	5233D误码测试仪	直流供电，4个业务插槽

选件型号

编号	名称	描述
5233D-016	CXP3 接口板 75110Q	支持 CXP3 光模块误码测试
5233D-015	OSFP 接口板 75110P	支持 OSFP 光模块误码测试
5233D-014	QSFP-DD 接口板 75110N	支持 QSFP-DD、QSFP、QSFP+、QSFP28 光模块误码测试
5233D-013	SFP-DD 接口板 75110M	支持 SFP-DD、SFP、SFP+、SFP28 光模块误码测试
5233D-012	功能板 75111B	1.25Gbps～400Gbps 光模块误码测试
5233D-011	DSFP 接口板 75110L	支持 DSFP 光模块误码测试
5233D-010	CXP 接口板 75110K	支持 CXP、CXP2 光模块误码测试
5233D-009	CFP8 接口板 75110H	支持 CFP8 光模块误码测试
5233D-008	CFP4 接口板 75110G	支持 CFP4 光模块误码测试
5233D-007	CFP2 接口板 75110F	支持 CFP2 光模块误码测试
5233D-006	CFP 接口板 75110E	支持 CFP 光模块误码测试
5233D-005	QSFP 接口板 75110D	支持 QSFP、QSFP+、QSFP28 光模块误码测试
5233D-004	XFP 接口板 75110C	支持 XFP 光模块误码测试
5233D-003	CSFP 接口板 75110B	支持 CSFP 光模块误码测试
5233D-002	SFP 接口板 75110A	支持 SFP、SFP+、SFP28 光模块误码测试
5233D-001	功能板 75111A	100Mbps～400Gbps 光模块误码测试

标配附件

编号	名称	描述
5	产品合格证	1 个
4	5233D 误码测试仪用户手册	1 册
3	串口电缆	1 根
2	网线	1 根
1	驱动光盘	1 盘

🔒
