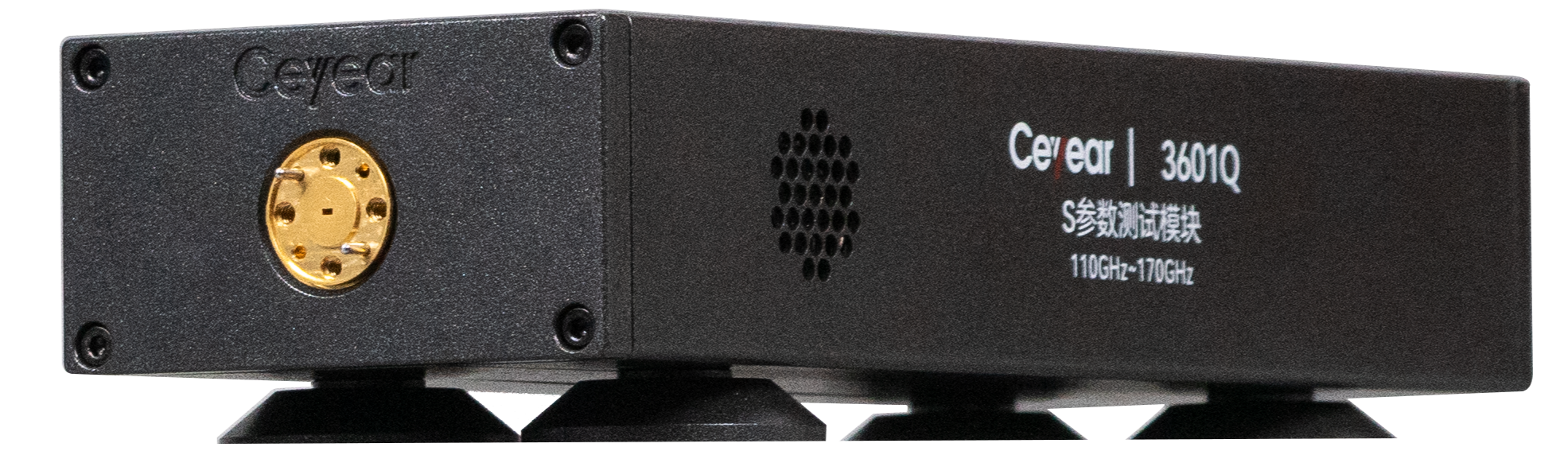

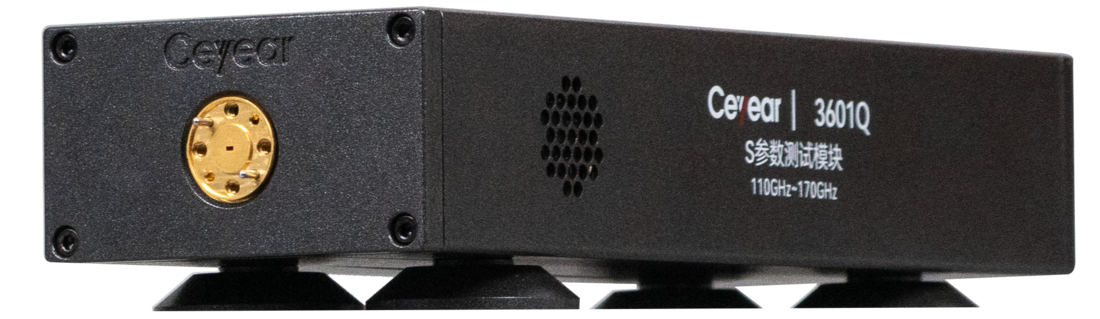

3601系列S参数测试模块是思仪科技全新研制的矢量网络分析仪频率扩展产品，可与矢量网络分析仪主机互联搭建成毫米波S参数测试系统，矢量网络分析仪主机通过USB电缆实现对S参数测试模块频率切换、功率设置等的控制。该系列S参数测试模块具有输出功率高、输出端口功率程控调节范围大、输出功率准确度高、输出信号频谱纯净度高、幅相稳定度高等优点，能极大的提高测试效率。同时，S参数测试模块体积小巧，输出端口采用“下沉式”设计，灵活适配在片测试装夹等多种测试场景。
功能特点
l 频率覆盖60GHz～5000GHz
l 高幅相稳定性：幅度±0.05dB（typ.），相位±1°（typ.）
l 端口输出功率高：≥10dBm@60GHz～170GHz；≥-3dBm@140GHz～260GHz；≥-6dBm@220GHz～330GHz；≥-13dBm@330GHz～500GHz；
l 端口输出功率程控电调节范围：30dB@60GHz～500GHz
l 程控功率准确度高：±0.5dB（typ.）
l 频谱纯净度高：
带内谐杂散(端口最大输出功率时)：20dBc(min.)@60GHz~330GHz、15dBc(min.)@330GHz~500GHz；
l 输出波导口“下沉式”设计，两侧采用离心风扇径向抽风散热方式，震动小，可灵活适配芯片在片测试装夹等测试场景
l 小型化设计，体积小、重量轻，功耗低
l 可适配国内及国外主流厂商网络分析仪主机1
注1：端口输出功率程控调节功能需配合思仪科技3674系列矢量网络分析仪主机，其他主机不具备该功能
技术指标
型号 | 3601N | 3601P | 3601Q |
频率范围（GHz） | 60～90 | 75～110 | 110～170 |
端口最小输出功率（dBm） | ≥10 | ≥10 | ≥10 |
端口功率电调节范围（dB） | ≥30 | ≥30 | ≥30 |
端口输出功率准确度@-5dBm（dB） | ±1.0(-10dBm≤P≤+10dBm) | ±1.0(-10dBm≤P≤+10dBm) | ±1.0(-5dBm≤P≤+10dBm) ±6.0(-20dBm≤P≤-11dBm) |
系统动态范围（dB）（IFBW=10Hz） | ≥100 | ≥100 | ≥100 |
反射跟踪（±dB) （IFBW=10Hz） | ±0.10 | ±0.10 | ±0.10 |
传输跟踪(±dB) （IFBW=10Hz） | ±0.10 | ±0.10 | ±0.10 |
有效方向性（dB） | ≥35 | ≥35 | ≥35 |
有效负载匹配（dB） | ≥35 | ≥35 | ≥35 |
端口输出谐杂波抑制2（dBc） | ≥20 | ≥20 | ≥20 |
幅度稳定性（dB）3 | ±0.10 | ±0.10 | ±0.10 |
相位稳定性（°）3 | ±4 | ±4 | ±4 |
输出接头形式 | WR12 | WR10 | WR6.5 |
电源与功耗 | S参数测试模块专用适配器，≤50W | ||
外形尺寸 （宽×高×深，mm） | 85×44.5×240（不含把手、底脚、连接器等) | ||
型号 | 3601R | 3601SA | 3601S | 3601T |
频率范围（GHz） | 140～220 | 170～260 | 220～330 | 330～500 |
端口最小输出功率（dBm） | ≥-3 | ≥-3 | ≥-6 | ≥-13 |
端口功率电调节范围（dB） | ≥30 | ≥30 | ≥30 | ≥30 |
端口输出功率准确度@-5dBm（dB） | ±1.5(-10dBm≤P≤-1dBm) ±2.5(-30dBm≤P≤-21dBm) | ±1.5(-10dBm≤P≤-6dBm) ±2.5(-30dBm≤P≤-21dBm) ±3.0(-35dBm≤P≤-31dBm) | ±1.5(-10dBm≤P≤-6dBm) ±2.5(-30dBm≤P≤-21dBm) ±3.0(-35dBm≤P≤-31dBm) | -- |
系统动态范围（dB）（IFBW=10Hz） | ≥105 | ≥105 | ≥105 | ≥90 |
反射跟踪（±dB) （IFBW=10Hz） | ±0.25 | ±0.25 | ±0.30 | ±0.30 |
传输跟踪(±dB) （IFBW=10Hz） | ±0.25 | ±0.25 | ±0.30 | ±0.30 |
有效方向性（dB） | ≥30 | ≥30 | ≥30 | ≥25 |
有效负载匹配（dB） | ≥30 | ≥30 | ≥30 | ≥30 |
端口输出谐杂波抑制2（dBc） | 20(typ.) | 20(typ.) | 20(typ.) | 15(typ.) |
幅度稳定性（dB）3 | ±0.25 | ±0.25 | ±0.30 | ±0.30 |
相位稳定性（°）3 | ±4 | ±4 | ±6 | ±6 |
输出接头形式 | WR5.1 | WR4.3 | WR3.4 | WR2.2 |
电源与功耗 | S参数测试模块专用适配器，≤50W | |||
外形尺寸 （宽×高×深，mm） | 85×44.5×240（不含把手、底脚、连接器等) | |||
