用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 3681BU | 天馈线测试仪 / 300kHz～9GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681B | 天馈线测试仪 / 300kHz～9GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-01 | 英文版选件 / 包括英文标牌、菜单和快速使用指南。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-02 | 用户手册中文版 / 用户手册中文版。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-03 | 用户手册英文版 / 用户手册英文版。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-04 | 程控手册中文版 / 编程手册中文版。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-05 | 程控手册英文版 / 编程手册英文版。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-S01 | USB功率测量 / 提供功率测量功能，需配合外置USB连续波功率探头87233C /D/E/F/L和USB平均功率探头87235B/C /D/F/FA/H/L使用。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-S02 | USB峰值测量 / 提供峰值功率测量功能，需配合87236D/E/F/L USB峰值/平均功率探头使用。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-S32 | TDR / 用于分析电缆故障点位置的故障性质。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-S34 | 光时域反射计 / 提供光时域反射计和光功率计功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-S38 | 嵌入式电子校准 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-H01 | GPS/北斗功能 / 通过外接天线可实现GPS或北斗定位功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-H02 | WiFi无线通信 / 可与外部设备进行无线数据传输通信。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-H06 | 电源适配器 / 电源适配器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-H07 | 可充电锂离子电池 / 备用电池组，标称电压7.2V，电池容量9900mAh。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-H11 | 存储卡 / Mrico SD卡，容量128G。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-H12 | Type C 10合1扩展坞 / 用于通信接口扩展。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-H14 | Type-C转USB转接头 / USB-C公转USB-A母转接头，3681B如果选配功率测量、峰值功率测量或光时域反射计选件，需选配此选件。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87233C | USB连续波功率探头 / 频率范围8kHz～8GHz ，接口类型N(m)型 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87233D | USB连续波功率探头 / 频率范围10MHz～18GHz，接口类型 N(m)型 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87233E | USB连续波功率探头 / 频率范围：50MHz～26.5GHz，接口类型3.5mm（m） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87233F | USB连续波功率探头 / 频率范围：50MHz～40GHz，接口类型2.4mm(m) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87233L | USB连续波功率探头 / 频率范围：50MHz～67GHz，接口类型1.85mm(m) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87235B | USB平均功率探头 / 频率范围8kHz～8GHz ，接口类型N(m)型 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87235C | USB平均功率探头 / 频率范围10MHz～8GHz，接口类型 N(m)型 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87235D | USB平均功率探头 / 频率范围10MHz～18GHz ，接口类型N(m)型 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87235F | USB平均功率探头 / 频率范围10MHz～33GHz ，接口类型3.5mm(m) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87235FA | USB平均功率探头 / 频率范围10MHz～40GHz ，接口类型2.92mm(m) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87235H | USB平均功率探头 / 频率范围10MHz～50GHz，接口类型 2.4mm(m) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87235L | USB平均功率探头 / 频率范围50MHz～67GHz ，接口类型1.85mm | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87236D | USB峰值/平均功率探头 / 频率范围50MHz～18GHz，接口类型N(m)。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87236E | USB峰值/平均功率探头 / 频率范围50MHz～26.5GHz，接口类型3.5mm(m)。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87236F | USB峰值/平均功率探头 / 频率范围50MHz～40GHz，接口类型2.4mm(m)。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87236L | USB峰值/平均功率探头 / 频率范围500MHz～67GHz，接口类型1.85mm(m)。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 31101A | N型阳头校准件 / DC～18GHz校准件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 31101B | N型阴头校准件 / DC～18GHz校准件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20201A | N型阳头校准件 / DC～9GHz校准件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20201B | N型阴头校准件 / DC～9GHz校准件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20201AE | N型经济型阳头校准件 / DC～9GHz校准件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 20201BE | N型经济型阴头校准件 / DC～9GHz校准件 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87302AZ | 测试电缆 / N/N-JJ测试电缆（0.6m） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 87302BA | 测试电缆 / N/N-KJ测试电缆（0.6m） | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681-H67 | USB光时域反射计 / 用于USB光时域反射和光功率测量 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681B-JL | 计量服务 / 提供计量校准服务，提供计量报告，仅适用于3681B。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681B-EWT1 | 保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，仅适用于3681B。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681U-01 | 英文版选件 / 包括英文标牌、菜单和快速使用指南。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681U-02 | 用户手册中文版 / 用户手册中文版。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681U-03 | 用户手册英文版 / 用户手册英文版。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681U-04 | 程控手册中文版 / 编程手册中文版。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681U-05 | 程控手册英文版 / 编程手册英文版。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681U-H13 | USB3.0集线器 / 10端口USB3.0集线器。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681BU-JL | 计量服务 / 提供计量校准服务，提供计量报告，仅适用于3681BU。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3681BU-EWT1 | 保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，仅适用于3681BU。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1 | 产品合格证 / 选配:3681BU | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2 | 快速使用指南 / 选配:3681BU | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3 | 通信电缆组件 / 2根 / 选配:3681BU | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1 | 产品合格证 / 选配:3681B | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2 | 快速使用指南 / 选配:3681B | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3 | 电源适配器 / 选配:3681B | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4 | 可充电锂离子电池 / 选配:3681B | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5 | 电源线 / 选配:3681B | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述
Ceyear 3681天馈线测试仪产品频率范围覆盖300kHz～9GHz，具有线缆损耗、驻波比、回波损耗等参数的测试功能，可利用故障定位-驻波比或故障定位-回波损耗功能对细小的问题进行定位，从而杜绝故障隐患。

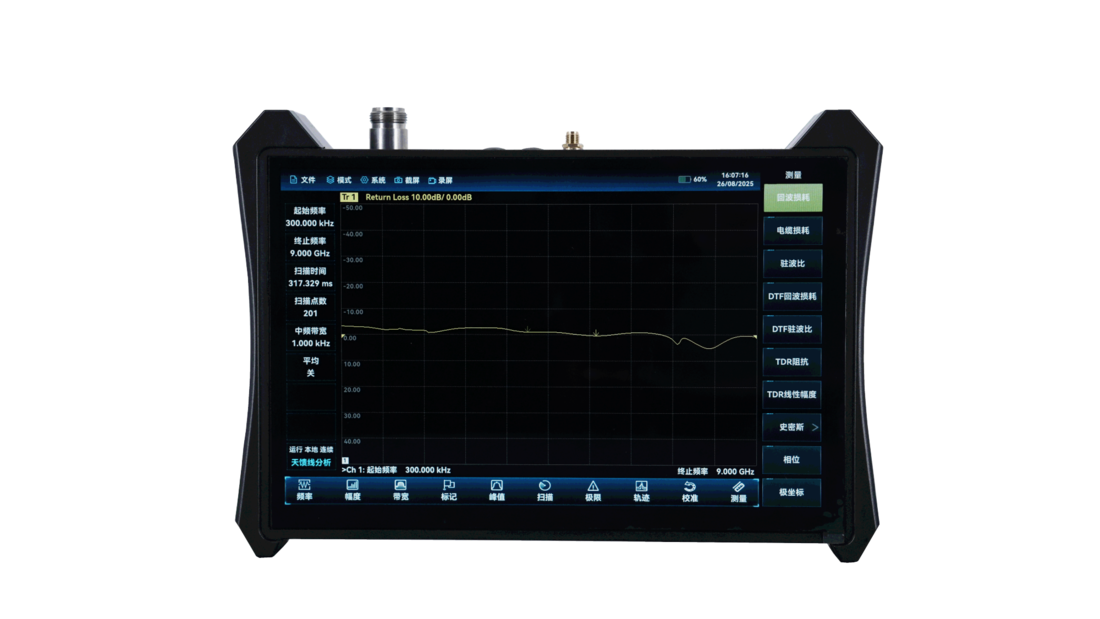

3681B天馈线测试仪具有体积小、重量轻的特点，便于机动携带和狭小测试空间使用，整机采用10.1寸液晶触摸屏，操作简单，人机界面友好，可提高用户外场测试效率。

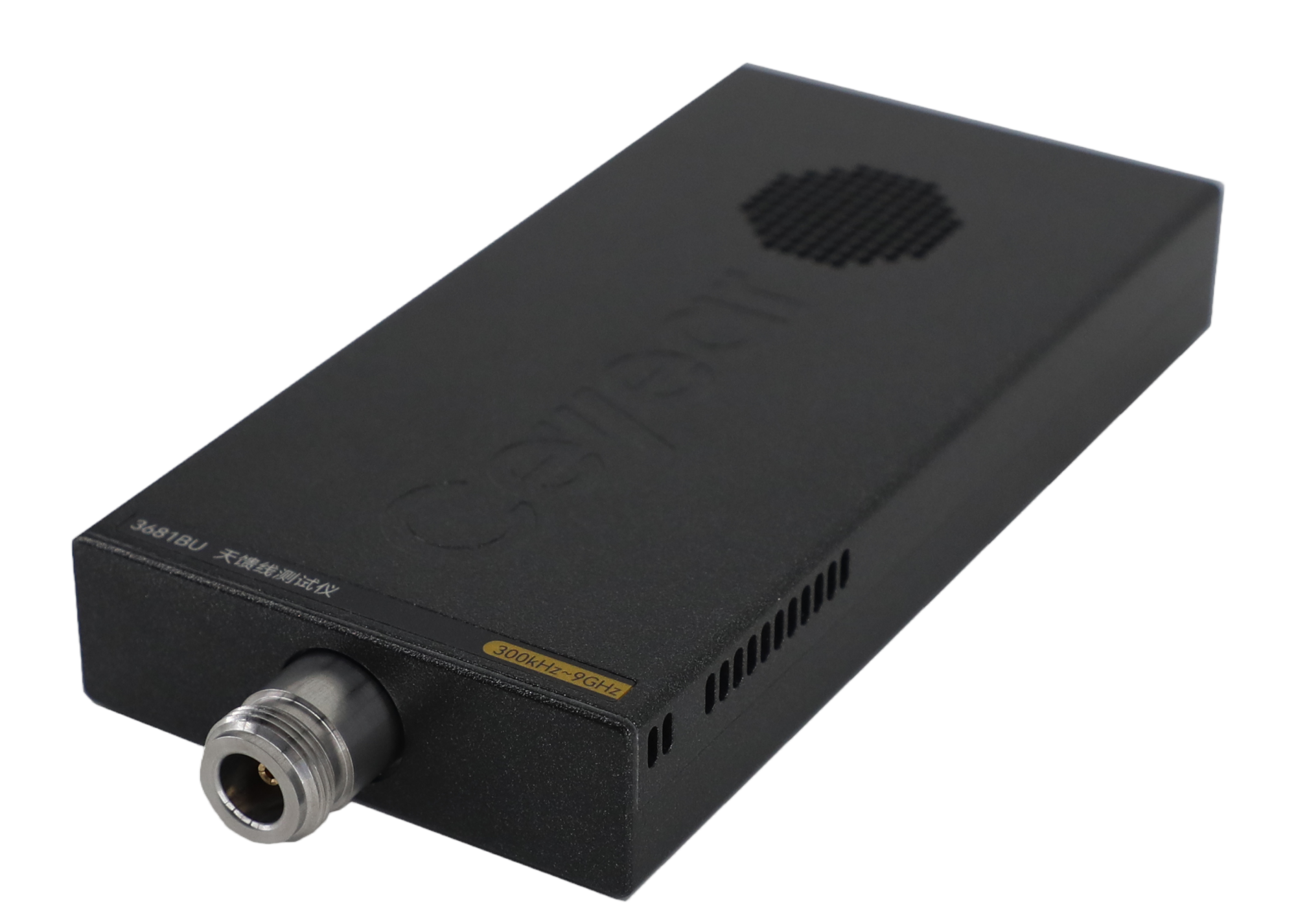

3681BU天馈线测试仪采用USB3.0总线通信，体积小巧、高效灵活，可用于通信系统测试、射频组件测试等对测试系统的移动性、便携性、可靠性要求较高的应用场合，亦可应用于对测试系统的自动性、测试效率要求较高的场合。
主要特点
实用的天馈线分析
具有回波损耗、1端口电缆损耗测试功能
具有故障点定位（DTF）功能
支持TDR电缆分析功能，能够确定故障点的位置和故障性质（短路、开路等）
支持嵌入式校准
不需要外接校准件即可以完成一键式校准，可有效提高测试效率
灵活的光时域反射计和光功率计
光时域反射计光纤类型G.652单模9/125，测量波长1310nm±20nm & 1550nm±20nm，动态范围典型值38dB
光功率计校准波长850/980/1270/1300/1310/1490/1550/1577/1625/1650nm，测量范围典型值-50dBm ～+20dBm（和OTDR共用单光口）
便捷的用户体验
10.1寸液晶及电容触摸屏、支持标记拖动
8个独立光标，4个显示窗口、8条迹线显示
良好的外场使用性
工作温度-10℃～55℃，贮存温度-40℃～70℃
3681B整机不含电池重量约1.3kg
3681BU整机重量约0.4kg
支持默认、户外和夜视三种显示模式
内置大容量锂离子电池，典型续航时间4小时
功能特点

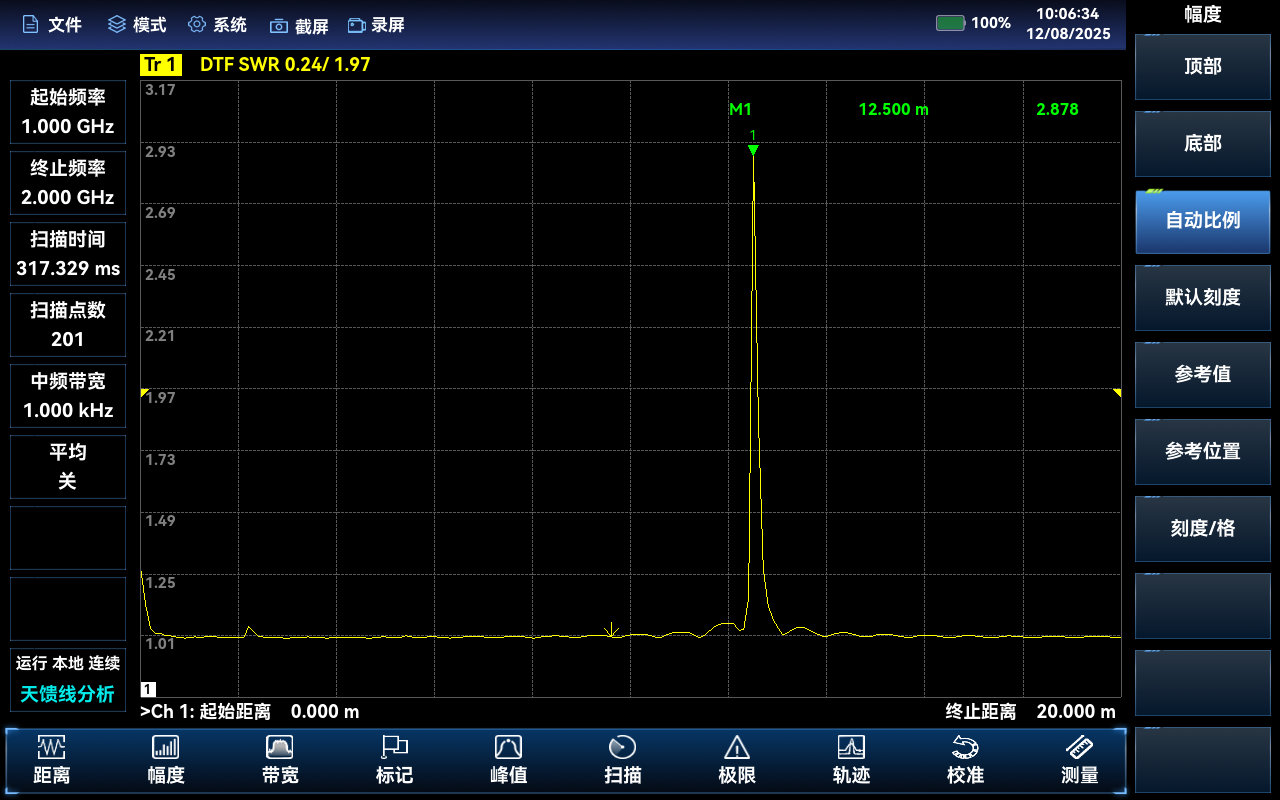

丰富的测量功能模式及选件-天馈线分析
3681天馈线测试仪能够对电缆、馈线等被测件的回波损耗、电压驻波比、阻抗、电缆损耗、故障点距离进行测量，回波损耗和故障点距离测量将帮助您确定天馈线系统中导致系统性能下降的具体原因。天馈线分析功能支持TDR测试，能够对线缆故障的类型进行分析。此外，仪器还内置一些常用电缆、馈线参数，方便使用。

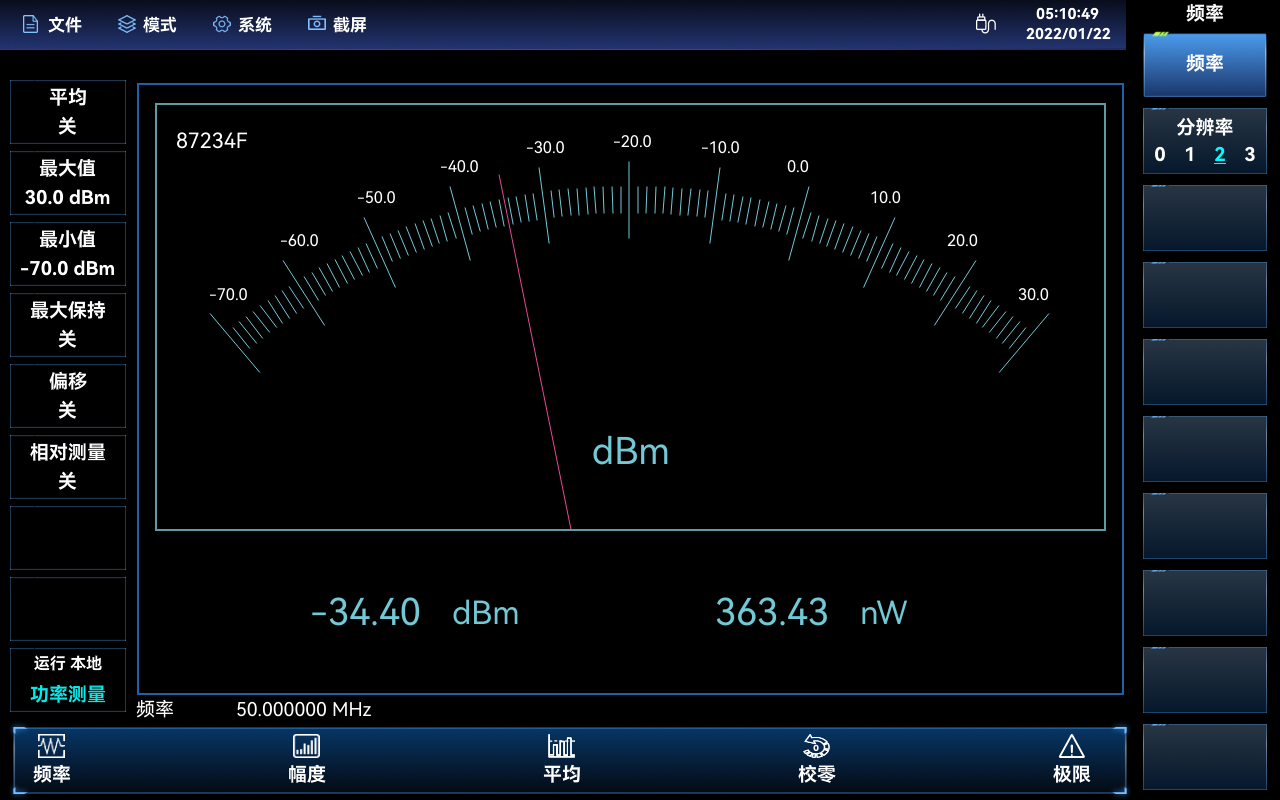

丰富的测量功能模式及选件-USB功率测量（选件）
3681B天馈线测试仪通过外接电科思仪87233C /D/E/F/LUSB连续波功率探头和87235B/C /D/F/FA/H/LUSB平均功率探头，可以测量最高到67GHz的连续波信号功率。

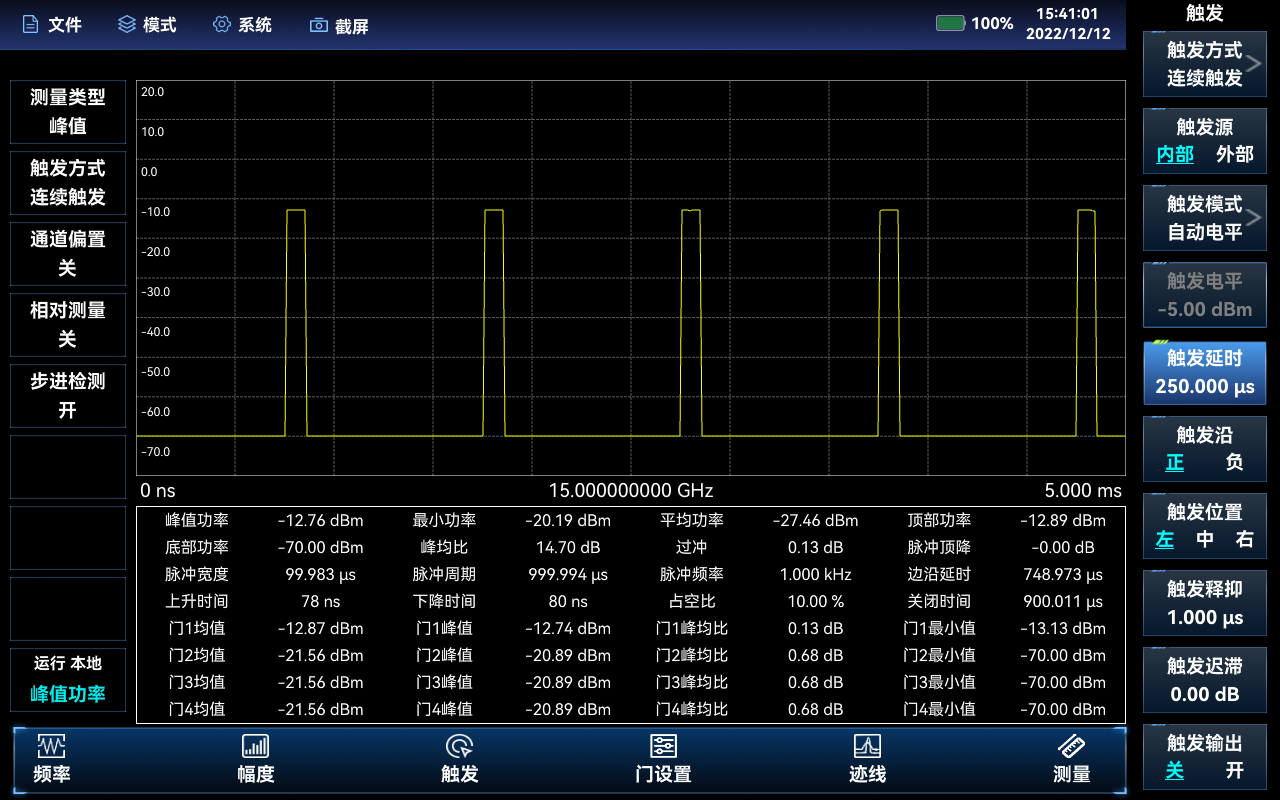

丰富的测量功能模式及选件-USB峰值功率测量(选件)

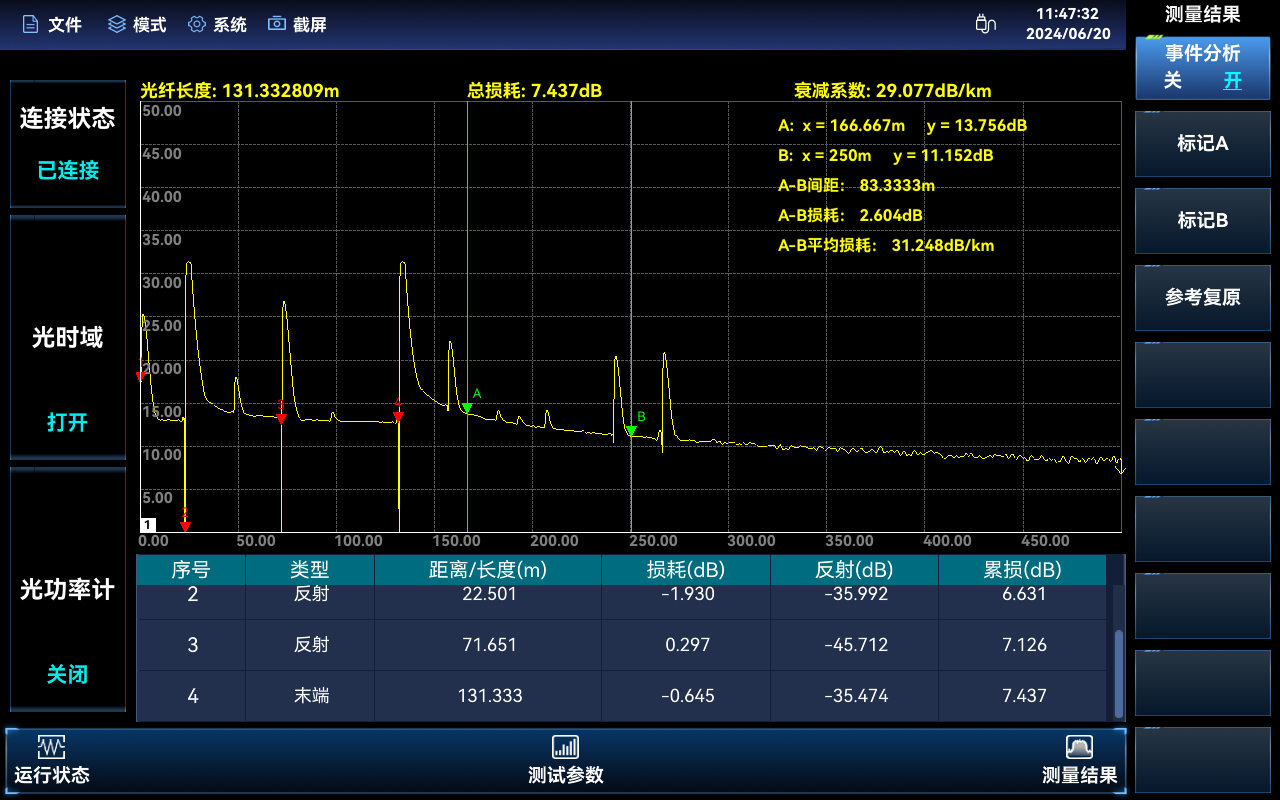

丰富的测量功能模式及选件-光时域反射计（选件）
典型应用
电子设备的现场综合性能评估
3681B天馈线测试仪产品具有性能指标高、扫描速度快、操作简便等多重优点，采用手持式结构，体积小、重量轻、环境适应性强，可电池供电，可应用于各种电子设备的现场安装调试及维修保障。
有线电视、无线通信等领域多参数测试
有线电视、蜂窝电话系统、数字移动通信运营商和设备制造商等利用3681系列天馈线测试仪产品在现场对天馈线接触性能、器部件的S参数、馈通功率等进行一体化测试。
多通道S11参数测试系统的搭建
3681BU天馈线测试仪为USB总线模块产品，体积小巧、高效灵活，可以用于产线多通道S11参数测试系统的搭建，为用户提供一种低成本S11参数测试系统集成解决方案。
技术指标
型号 | 3681B：300kHz～9GHz 3681BU：300kHz～9GHz |
频率准确度 | ±1.0ppm |
中频带宽 | 3Hz、10Hz、30Hz、100Hz、300Hz、1kHz、3kHz、10kHz、30kHz、100kHz |
反射跟踪 | ±0.08dB (300kHz≤f≤9GHz) |
有效方向性 | ≥42dB (300kHz≤f≤6GHz) ≥36dB (6GHz＜f≤9GHz) |
有效源匹配 | ≥31dB (300kHz≤f≤9GHz) |
尺寸 | 3681B: 公称尺寸（宽×高×深）：（258.3±2.5）mm×（179.4±2.5）mm×（37.0±1.5）mm（不含防尘塞、接头、侧提带） 3681BU： 公称尺寸（宽×高×深）：（167±1.2）mm×（75±0.8）mm×（24.5±0.5）mm，不含接口塞。 |
重量 | 3681B：≤1.3kg（不含内置电池） 3681BU：≤0.4kg |
工作温度 | -10℃～+55℃ |
贮存温度 | -40℃～+70℃ |
电磁兼容性 | 符合GJB 3947A-2009的3.9.1项相关要求 |
电源输入形式 | 3681B: 交流电源适配器：输入电压100V至240V AC，50Hz/60Hz; 输出电压15V DC，1.5A 内置锂离子电池：标称电压7.2V 3681BU: 交流电源适配器：输入电压100V至240V AC，50Hz/60Hz; 输出电压5V DC，2.0A |
电池供电续航时间 | 典型值4h |
测试端口 | 3681B/BU：N型阴转接器 |
其他接口 | 3681B: GPS天线接口：SMA阴（选件） 3681BU: 触发输入：MMCX 触发输出：MMCX |
通信及辅助接口 | 3681B: USB接口：USB TypeC型接口1个 存储卡：Micro SD卡 3681BU: USB接口：USB TypeC型接口2个 |
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 3681BU | 天馈线测试仪 | 300kHz～9GHz |
| 3681B | 天馈线测试仪 | 300kHz～9GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 3681-01 | 英文版选件 | 包括英文标牌、菜单和快速使用指南。 | |
| 3681-02 | 用户手册中文版 | 用户手册中文版。 | |
| 3681-03 | 用户手册英文版 | 用户手册英文版。 | |
| 3681-04 | 程控手册中文版 | 编程手册中文版。 | |
| 3681-05 | 程控手册英文版 | 编程手册英文版。 | |
| 3681-S01 | USB功率测量 | 提供功率测量功能，需配合外置USB连续波功率探头87233C /D/E/F/L和USB平均功率探头87235B/C /D/F/FA/H/L使用。 | |
| 3681-S02 | USB峰值测量 | 提供峰值功率测量功能，需配合87236D/E/F/L USB峰值/平均功率探头使用。 | |
| 3681-S32 | TDR | 用于分析电缆故障点位置的故障性质。 | |
| 3681-S34 | 光时域反射计 | 提供光时域反射计和光功率计功能。 | |
| 3681-S38 | 嵌入式电子校准 | ||
| 3681-H01 | GPS/北斗功能 | 通过外接天线可实现GPS或北斗定位功能。 | |
| 3681-H02 | WiFi无线通信 | 可与外部设备进行无线数据传输通信。 | |
| 3681-H06 | 电源适配器 | 电源适配器 | |
| 3681-H07 | 可充电锂离子电池 | 备用电池组，标称电压7.2V，电池容量9900mAh。 | |
| 3681-H11 | 存储卡 | Mrico SD卡，容量128G。 | |
| 3681-H12 | Type C 10合1扩展坞 | 用于通信接口扩展。 | |
| 3681-H14 | Type-C转USB转接头 | USB-C公转USB-A母转接头，3681B如果选配功率测量、峰值功率测量或光时域反射计选件，需选配此选件。 | |
| 87233C | USB连续波功率探头 | 频率范围8kHz～8GHz ，接口类型N(m)型 | |
| 87233D | USB连续波功率探头 | 频率范围10MHz～18GHz，接口类型 N(m)型 | |
| 87233E | USB连续波功率探头 | 频率范围：50MHz～26.5GHz，接口类型3.5mm（m） | |
| 87233F | USB连续波功率探头 | 频率范围：50MHz～40GHz，接口类型2.4mm(m) | |
| 87233L | USB连续波功率探头 | 频率范围：50MHz～67GHz，接口类型1.85mm(m) | |
| 87235B | USB平均功率探头 | 频率范围8kHz～8GHz ，接口类型N(m)型 | |
| 87235C | USB平均功率探头 | 频率范围10MHz～8GHz，接口类型 N(m)型 | |
| 87235D | USB平均功率探头 | 频率范围10MHz～18GHz ，接口类型N(m)型 | |
| 87235F | USB平均功率探头 | 频率范围10MHz～33GHz ，接口类型3.5mm(m) | |
| 87235FA | USB平均功率探头 | 频率范围10MHz～40GHz ，接口类型2.92mm(m) | |
| 87235H | USB平均功率探头 | 频率范围10MHz～50GHz，接口类型 2.4mm(m) | |
| 87235L | USB平均功率探头 | 频率范围50MHz～67GHz ，接口类型1.85mm | |
| 87236D | USB峰值/平均功率探头 | 频率范围50MHz～18GHz，接口类型N(m)。 | |
| 87236E | USB峰值/平均功率探头 | 频率范围50MHz～26.5GHz，接口类型3.5mm(m)。 | |
| 87236F | USB峰值/平均功率探头 | 频率范围50MHz～40GHz，接口类型2.4mm(m)。 | |
| 87236L | USB峰值/平均功率探头 | 频率范围500MHz～67GHz，接口类型1.85mm(m)。 | |
| 31101A | N型阳头校准件 | DC～18GHz校准件 | |
| 31101B | N型阴头校准件 | DC～18GHz校准件 | |
| 20201A | N型阳头校准件 | DC～9GHz校准件 | |
| 20201B | N型阴头校准件 | DC～9GHz校准件 | |
| 20201AE | N型经济型阳头校准件 | DC～9GHz校准件 | |
| 20201BE | N型经济型阴头校准件 | DC～9GHz校准件 | |
| 87302AZ | 测试电缆 | N/N-JJ测试电缆（0.6m） | |
| 87302BA | 测试电缆 | N/N-KJ测试电缆（0.6m） | |
| 3681-H67 | USB光时域反射计 | 用于USB光时域反射和光功率测量 | |
| 3681B-JL | 计量服务 | 提供计量校准服务，提供计量报告，仅适用于3681B。 | |
| 3681B-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，仅适用于3681B。 | |
| 3681U-01 | 英文版选件 | 包括英文标牌、菜单和快速使用指南。 | |
| 3681U-02 | 用户手册中文版 | 用户手册中文版。 | |
| 3681U-03 | 用户手册英文版 | 用户手册英文版。 | |
| 3681U-04 | 程控手册中文版 | 编程手册中文版。 | |
| 3681U-05 | 程控手册英文版 | 编程手册英文版。 | |
| 3681U-H13 | USB3.0集线器 | 10端口USB3.0集线器。 | |
| 3681BU-JL | 计量服务 | 提供计量校准服务，提供计量报告，仅适用于3681BU。 | |
| 3681BU-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费，仅适用于3681BU。 |
标配附件
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1 | 产品合格证 | 3681BU | |
| 2 | 快速使用指南 | 3681BU | |
| 3 | 通信电缆组件 | 2根 | 3681BU |
| 1 | 产品合格证 | 3681B | |
| 2 | 快速使用指南 | 3681B | |
| 3 | 电源适配器 | 3681B | |
| 4 | 可充电锂离子电池 | 3681B | |
| 5 | 电源线 | 3681B |
