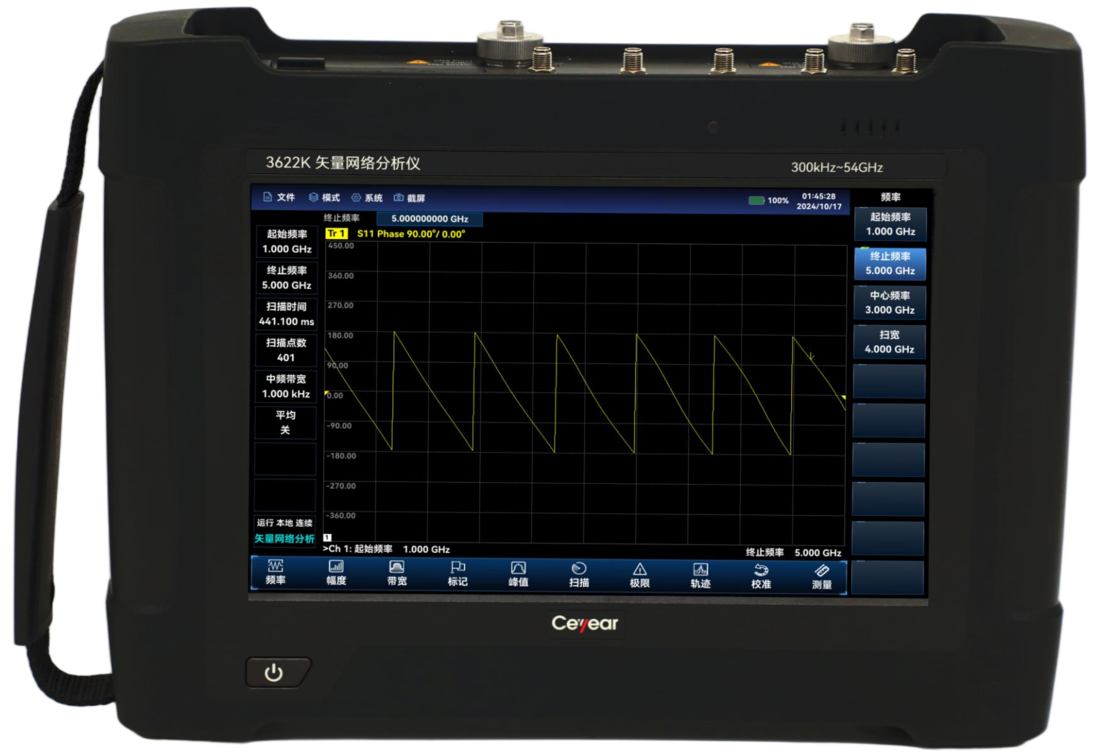

新产品 3622系列矢量网络分析仪

频率准确度

±0.9ppm

频率分辨率

1Hz

中频带宽

3Hz、10Hz、30Hz、100Hz、300Hz、1kHz、3kHz、10kHz、30kHz、100kHz

功率等级

高、低、手动设置功率

端口输出功率

高功率：

≥-8.0dBm (300kHz≤f≤10MHz);

≥3.0dBm (10MHz<f≤9GHz);

≥0.0dBm (9GHz<f≤20GHz);

≥-2.0dBm (20GHz<f≤26.5GHz);

≥-8.0dBm (26.5GHz<f≤44GHz);

≥-8.0dBm (44GHz<f≤50GHz);

≥-12.0dBm (50GHz<f≤54GHz)

低功率：

≤-35dBm (10MHz≤f≤54GHz)

端口输出功率准确度

注：-10dBm输出，23±5℃

±2.0dB (300kHz≤f≤26.5GHz);

±2.5dB (26.5GHz<f≤50GHz);

±3.0dB (50GHz<f≤54GHz)

有效方向性

≥42dB (300kHz≤f≤4GHz);

≥34dB (4GHz<f≤20GHz);

≥26dB (20GHz<f≤54GHz)

反射跟踪

±0.06dB (300kHz≤f≤20GHz);

±0.08dB (20GHz<f≤50GHz);

±0.12dB (50GHz<f≤54GHz)

有效负载匹配

≥30dB (300kHz≤f≤4GHz);

≥27dB (4GHz<f≤26.5GHz);

≥23dB (26.5GHz<f≤54GHz)

传输跟踪

±0.08dB (300kHz≤f≤4GHz);

±0.16dB (4GHz<f≤26.5GHz);

±0.24dB (26.5GHz<f≤50GHz);

±0.28dB (50GHz<f≤54GHz)

系统动态范围

≥90dB (300kHz≤f≤10MHz);

≥103dB (10MHz<f≤20GHz);

≥93dB (20GHz<f≤26.5GHz);

≥90dB (26.5GHz<f≤40GHz);

≥81dB (40GHz<f≤50GHz);

≥80dB (50GHz<f≤54GHz)

迹线噪声

注：300kHz≤f≤10MHz波段端口输出功率设置为-5dBm,10MHz＜f≤54GHz波段端口输出功率设置为0dBm，中频带宽100Hz，S21和S12。

幅度迹线噪声（dB rms）：

0.0040 (300kHz≤f≤10MHz);

0.0015 (10MHz<f≤10GHz);

0.0018 (10GHz<f≤20GHz);

0.0040 (20GHz<f≤26.5GHz);

0.0050 (26.5GHz<f≤36GHz);

0.0050 (36GHz<f≤50GHz);

0.0100 (50GHz<f≤54GHz)

相位迹线噪声（deg rms）：

0.0600 (300kHz≤f≤10MHz);

0.0200 (10MHz<f≤10GHz);

0.0270 (10GHz<f≤20GHz);

0.0500 (20GHz<f≤26.5GHz);

0.0600 (26.5GHz<f≤36GHz);

0.1200 (36GHz<f≤50GHz);

0.5000 (50GHz<f≤54GHz)

外形尺寸

316.5mm（宽）×236.5mm（高）×75mm（深）（不含侧提带、面板连接器及接口塞，后支架闭合）

重量

≤3.7kg（不含内置电池）

工作温度

-20℃~+55℃（电池放电温度-20℃~+55℃，充电温度+10℃~+45℃）

贮存温度

-50℃~+70℃（其中电池的贮存温度-20℃~+50℃，贮存时间＜1个月）

电磁兼容性

符合GJB 3947A-2009的3.9.1项相关要求

电源输入形式

交流电源适配器：输入电压100V至240V AC，50Hz/60Hz;

输出电压19V DC，4.7A

内置锂离子电池：标称电压10.8V

电池供电续航时间

典型值3h

测试端口

3622B/D：N型阴转接器

3622E：3.5mm阳转接器

3622G/H：2.4mm阳转接器

3622K：1.85mm阳转接器

其他接口

10MHz参考输入/输出：SMA阴;

外触发输入接口：SMA阴;

GPS天线接口：SMA阴（选件）;

Wi-Fi/4G天线接口：SMA阴（选件，其中4G天线输入接口为预留，暂不支持）

通信及辅助接口

USB接口：USB3.0 A型接口2个，USB2.0 TypeC型接口1个，

USB3.0 B型接口1个（预留）。

LAN接口：标准RJ-45型。

耳机接口：标准3.5mm。

存储卡/SIM卡：Micro SD卡及SIM卡（预留4G选件用）插槽
