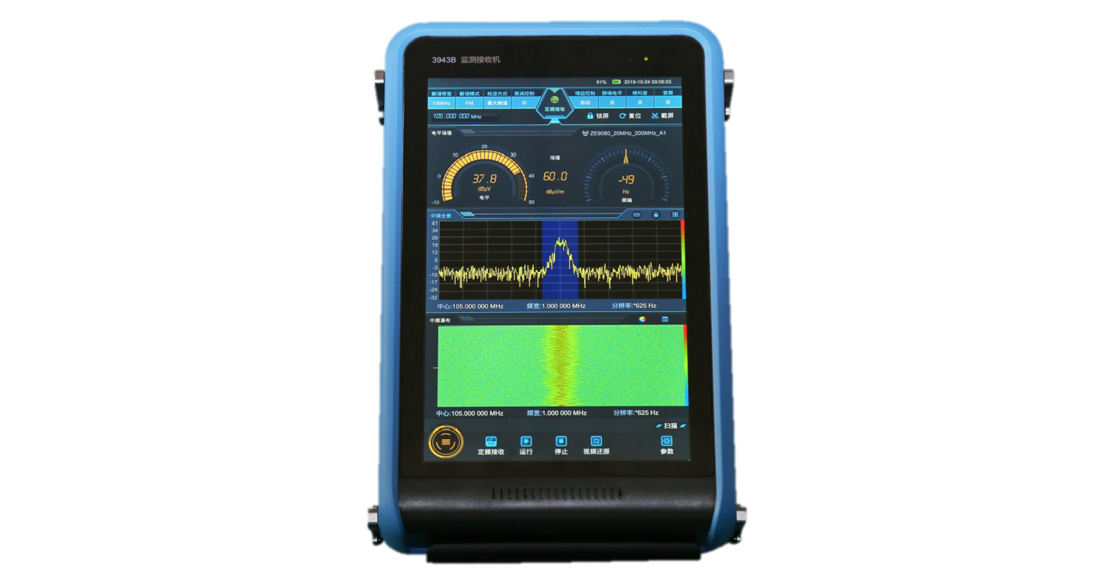

3943B-S监测接收机

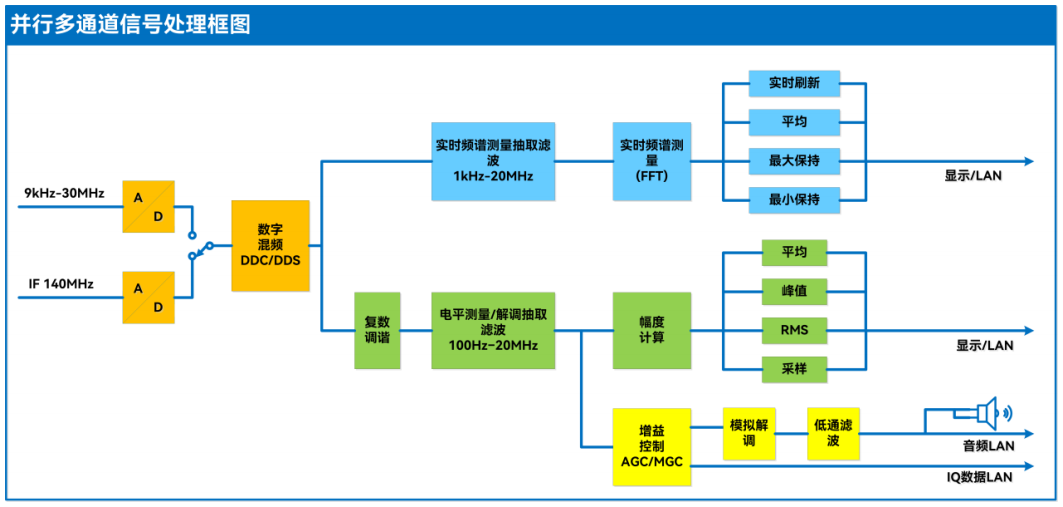

多通道并行工作

三个并行处理通道分别提供频谱测量、电平场强测量和解 调功能，方便用户获取信号的多域关联分析结果。

频谱测量通道的实时频谱带宽可设置范围为1kHz到20MHz， 具备35档从0.625Hz到2MHz的分辨带宽，频谱通过屏幕或 LAN接口输出前可选择执行平均、采样、最大保持或最小 保持。

电平场强测量通道具备34个中频滤波器，中频带宽从100Hz 到20MHz，可独立于频谱带宽来选择，便于用户以最优信 号比处理不同的信号；电平/场强通过屏幕或LAN接口输出 前可选择执行采样、峰值、功率或平均检波处理。

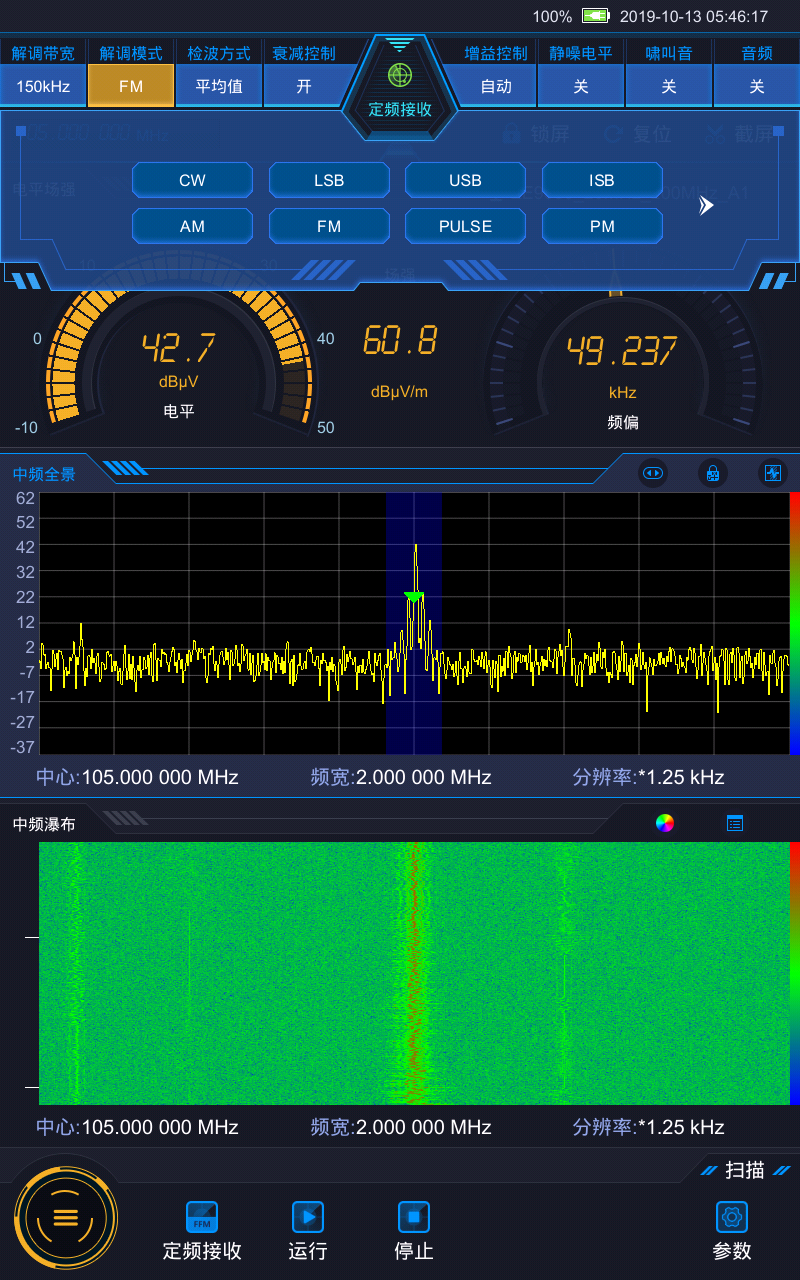

解调通道接收电平场强测量通道中频滤波器输出的复数基 带信号可直接用于FM/PM的解调，经AGC/MGC调整的复 数基带信号既可以直接通过LAN接口输出，也可用于 AM/LSB/USB/ISB/CW/PULSE解调并且解调结果数据可通过 LAN接口输出；数字音频解调数据既可由LAN接口输出， 也可以转成模拟信号供扬声器播放。

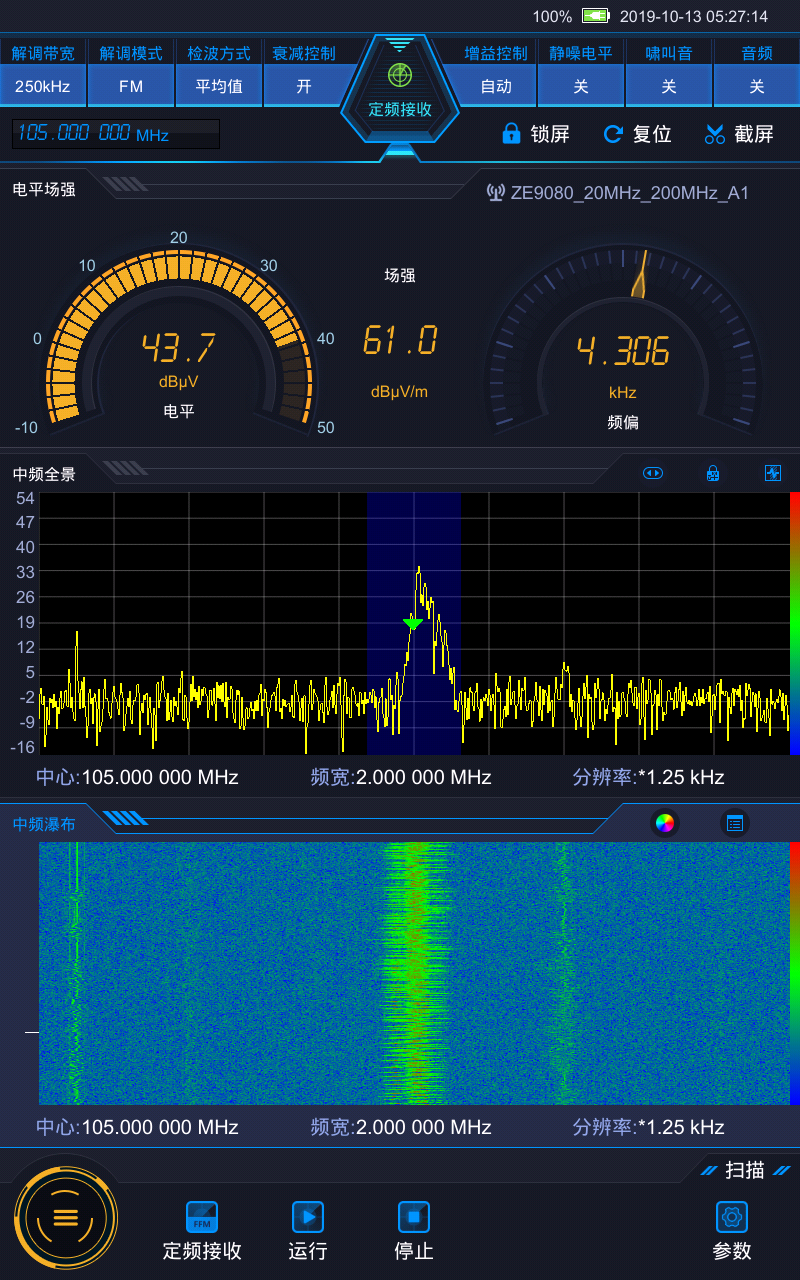

符合ITU建议的多模式扫描功能

l 定频接收

— 可实现固定频点的频谱测量，同时显示电平、场强、频偏等测量信息，结合信号解调功能方便测量和观察信号

— 接收带宽在1kHz至20MHz内多级可选，分辨率带宽支持自动匹配和手动调节两种模式，满足不同测试场景需求

— 在中频频谱窗口拖动解调带宽柱状图可快速修改解调频率，方便快捷

— 实时显示中频瀑布图，并有多种色彩显示模式可选，支持调节颜色显示阈值，可过滤阈值以下的信号，方便观察支持历史数据回放，纵向滑动瀑布图或拖动历史频标即可在频谱窗口显示历史数据

l 全景扫描

— 支持9kHz至8GHz频率范围内全景扫描，分辨率带宽在100Hz至2MHz范围内可选，可实现快速信号扫描

— 支持差分模式，便于观察信号变化和快速发现异常信号

— 可与定频接收功能联动，在全景轨迹上选择目标频点，即可将目标频点信息快速关联至中频频谱窗口，全景扫描停止即触发定频接收开始工作，能够无缝切换，实现快速观察目标频点的具体信息

l 频率扫描

— 通过设置扫描频段范围和步进频率，将被测频段划分为多个频点，然后用统一的参数步进扫描这些频点，参数主要包括：带宽、静噪电平、驻留时间、解调方式、衰减模式、扫描次数等。定频接收功能与频率扫描功能并行工作，每步进到一个频点，会将频点信息关联至定频接收，并在该频点驻留，此时可在中频窗口查看该频点的具体频谱

— 可实现9kHz至8GHz频率范围内频率扫描，步进频率在1Hz至100MHz范围内可任意输入，支持正向扫描和反向扫描

— 通过设置静噪电平可控制频率扫描的驻留状态，从而过滤小于静噪电平的信号

— 抑制表用于记录扫描频段范围内需要忽略的频段，它包括起始频率和终止频率两个参数，当频率扫描步进到抑制表记录频段范围，则直接步进至下一频点。抑制表最大支持记录100条频点信息

l 列表扫描

— 可实现对存储表记录的频点逐一扫描

— 定频接收功能与列表扫描功能也是并行工作，每切换到一个频点时会在该频点驻留，并将频段信息关联至定频接收，可在中频窗口测量和观察频谱。与频率扫描的区别在于，列表扫描在每个频点的参数可以任意设置，包括中心频率、带宽、解调方式、衰减模式、静噪值、静噪开关、激活状态等
