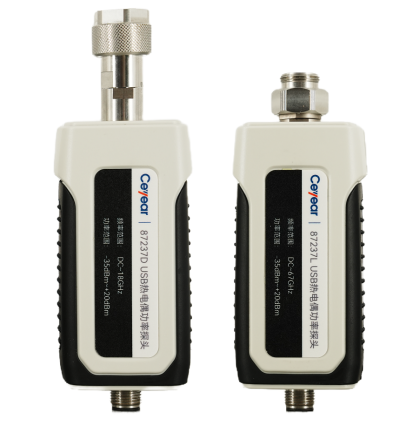

87237系列USB热电偶功率探头

频率范围

87237D

DC～18GHz

87237L

DC～67GHz

功率范围^（注1）

87237D/L

-35dBm～+20dBm

最大输入功率^（注2）

87237D/L

＋23dBm（平均功率）

功率测量准确度^（注3）

87237D

±0.16dB(DC≤f≤8GHz)

±0.19dB(8GHz＜f≤18GHz)

87237L

±0.19dB(DC≤f≤8GHz)

±0.21dB(8GHz＜f≤18GHz)

±0.25dB(18GHz＜f≤26.5GHz)

±0.31dB(26.5GHz＜f≤40GHz)

±0.37dB(40GHz＜f≤67GHz)

最大驻波比

87237D

1.20

87237L

1.19（DC≤f≤18GHz）

1.25（18GHz＜f≤26.5GHz）

1.31（26.5GHz＜f≤33GHz）

1.48（33GHz＜f≤50GHz）

1.57（50GHz＜f≤67GHz）

校准不确定度^（注4）

87237D

0.12dB（DC≤f≤8GHz）

0.15dB（8GHz＜f≤18GHz）

87237L

0.15dB（DC≤f≤8GHz）

0.19dB（8GHz＜f≤18GHz）

0.21dB（18GHz＜f≤26.5GHz）

0.27dB（26.5GHz＜f≤40GHz）

0.33dB（40GHz＜f≤67GHz）

零点设置^（注5）

87237D/L

±70nW

测量噪声^（注5）

87237D/L

±80nW

连接器

87237D

N-Type（m）

87237L

1.85mm（m）

外形尺寸（宽×高×深）

87237D

51.5mm×33.5mm×148.0mm

87237L

51.5mm×33.5mm×127.0mm

重量

＜0.3kg

最大采样速率^（注7）

100kSamples/sec

最大测量速度^（注8）

每秒1000个读数

程控接口

USB2.0接口，兼容USB-TMC

操作温度范围

-10℃～50℃

存储温度范围

-40℃～70℃

建议校准周期

12个月

电源要求

＋5V，500mA

1.87237系列功率探头，功率下限的测试，必须在固定条件下进行。在＜-15dBm时，需要将功率探头接到被测设备，在恒温环境下预热1小时后，步进检测“关”，设置合适的平均次数，执行“外部校零”，然后打开被测设备信号输出，在等待1分钟之后观测测试结果。该测试结果包含功率探头“零点设置”、“测量噪声”带来的误差。

2.“最大输入功率”是功率探头允许加载的最大功率，如果功率超过最大输入功率，可能会损伤功率探头，严重情况下烧毁功率探头。

3.“功率测量准确度”在固定条件下满足：在-15dBm～+20dBm、待测设备SWR＜1.20时，功率探头平均次数设置为128时，功率测量准确度满足要求。在＜-15dBm时，随着测量功率变小，零点设置、测量噪声会对功率测量准确度影响逐渐变大。

4.“校准不确定度”是功率探头自身固有的线性偏差、温度影响、生产校准过程中产生的扩展不确定度。用户在使用功率探头时的“功率测量不确定度”，包含了功率探头的“校准不确定度”、功率探头和被测设备端口失配产生的不确定度、功率探头“零点设置”和“测量噪声”产生的不确定度。

5.“零点设置”是指功率探头在无信号输入时，由于内部电路非理想特性(如放大器失调、热电势)或外部干扰导致的固定输出偏差，对功率探头小功率测试影响较大。零点设置需要在恒温环境下预热1小时之后，执行外部校零后测试。

6.“测量噪声”为功率探头内部电路噪声对测量的影响，对功率探头小信号测量影响较大。测量噪声需要在恒温环境下预热1小时之后，执行外部校零后测试。

7.“最大采样速率”为ADC的最高转换速率，为87237系列功率探头设计指标。

8.“最大测量速度”为功率探头每秒可读取最多数据。最大测量速度与孔径时间精确地关联(等于1/孔径时间)。
