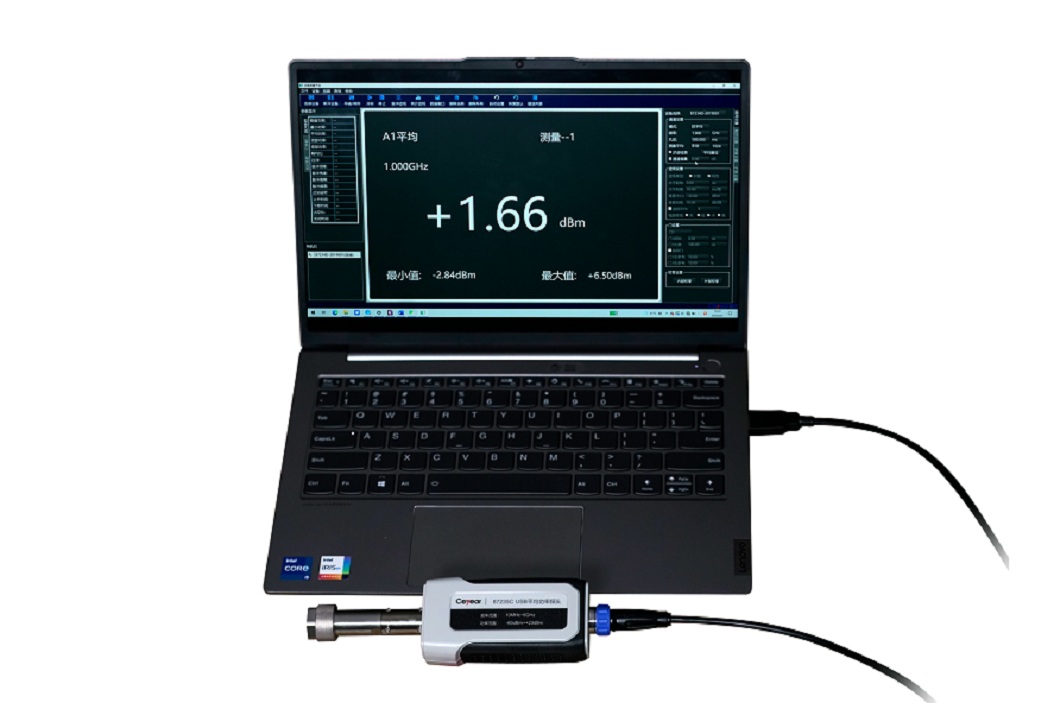

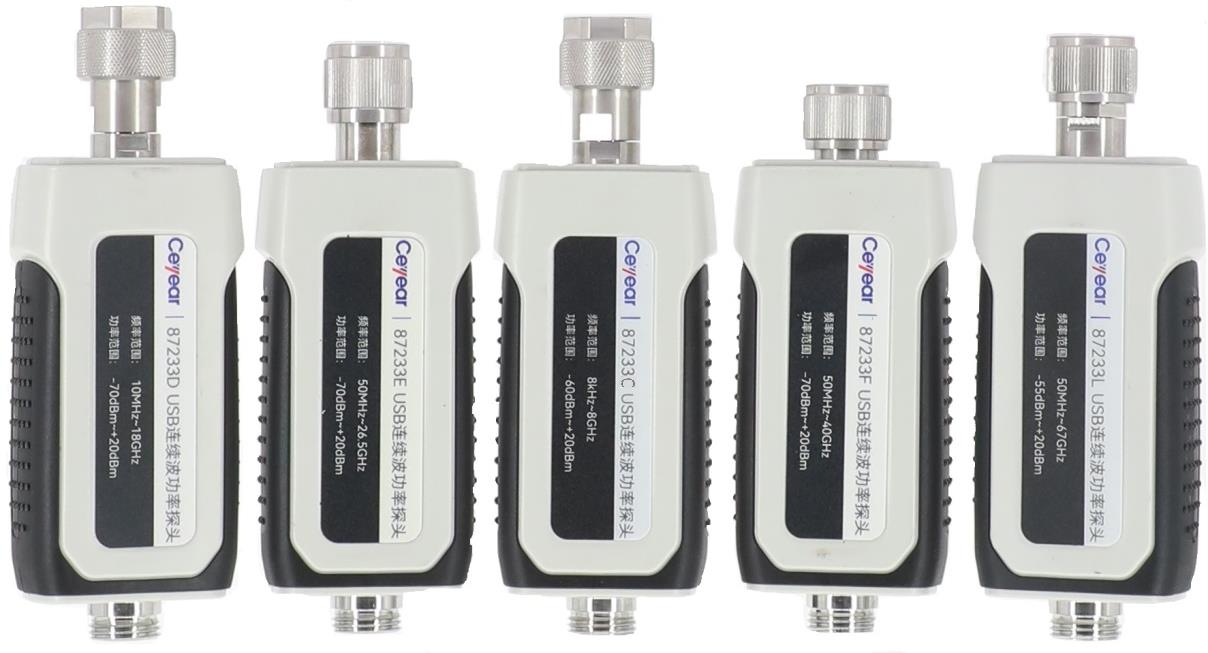

87233系列USB连续波功率探头

频率范围

87233C

8kHz～12GHz

87233D

10MHz～18GHz

87233E

50MHz～26.5GHz

87233F

50MHz～40GHz

87233L

50MHz～67GHz

功率范围

87233C

-60dBm～+20dBm

87233D

-70dBm～+20dBm

87233E

-70dBm～+20dBm

87233F

-70dBm～+20dBm

87233L

-55dBm～+20dBm

最大输入功率

87233C/D/E/F/L

+23dBm（平均功率），+26dBm（峰值功率，持续时间＜10us）

功率测量准确度^（注1）

87233C

±0.20dB（±4.6％）

87233D

±0.20dB（±4.6％）

87233E

±0.23dB（±5.3％）

87233F

±0.25dB（±5.7%）

87233L

±0.33dB（±7.9％）

最大驻波比

87233C

1.20（100kHz≤f≤12GHz）

87233D

1.25（10MHz≤f≤50MHz）

1.15（50MHz＜f≤2GHz）

1.20（2GHz＜f≤12.4GHz）

1.26（12.4GHz＜f≤18GHz）

87233E

1.15（50MHz≤f≤2GHz）

1.20（2GHz＜f≤12.4GHz）

1.26（12.4GHz＜f≤18GHz）

1.35（18GHz＜f≤26.5GHz）

87233F

1.15（50MHz≤f≤2GHz）

1.20（2GHz＜f≤12.4GHz）

1.26（12.4GHz＜f≤18GHz）

1.35（18GHz＜f≤26.5GHz）

1.50（26.5GHz＜f≤40GHz）

87233L

1.20（50MHz≤f≤18GHz）

1.30（18GHz＜f≤26.5GHz）

1.45（26.5GHz＜f≤50GHz）

1.50（50GHz＜f≤67GHz）

校准不确定度

87233C

0.17dB（4.0%）

87233D

0.19dB（4.5%）

87233E

0.19dB（4.5%）（50MHz≤f≤18GHz）

0.21dB（5.0%）（18GHz＜f≤26.5GHz）

87233F

0.19dB（4.5%）（50MHz≤f≤18GHz）

0.21dB（5.0%）（18GHz＜f≤26.5GHz）

0.23dB（5.4%）（26.5GHz＜f≤40GHz）

87233L

0.19dB（4.5%）（50MHz≤f≤18GHz）

0.21dB（5.0%）（18GHz＜f≤26.5GHz）

0.23dB（5.4%）（26.5GHz＜f≤40GHz）

0.31dB（7.4%）（40GHz＜f≤67GHz）

连接器

87233C

N-Type（m）

87233D

N-Type（m）

87233E

3.5mm（m）

87233F

2.4mm（m）

87233L

1.85mm（m）

程控接口

USB2.0接口，兼容USB-TMC

最大测量速度

每秒50000个读数

产品特征

显示

主控计算机显示器

操作界面语言

中文/英文

电源要求

＋5V，500mA

操作温度范围

-10℃～50℃

存储温度范围

-40℃～＋70℃

重量

＜0.4kg

外形尺寸（宽×高×深）

87233C

51.5mm×33.5mm×141.0mm

87233D

51.5mm×33.5mm×141.0mm

87233E

51.5mm×33.5mm×134.0mm

87233F

51.5mm×33.5mm×124.5mm

87233L

51.5mm×33.5mm×124.5mm

建议校准周期

12个月

操作系统

Windows11　64-bit

Windows10　32-bit和64-bit

Windows7　32-bit和64-bit

硬件

处理器：1GHz或更高（推荐2GHz以上）

内存：2GB或更高（推荐4GB以上）

硬盘空间：1.0GB或更高

显示：1280×1024或更高
