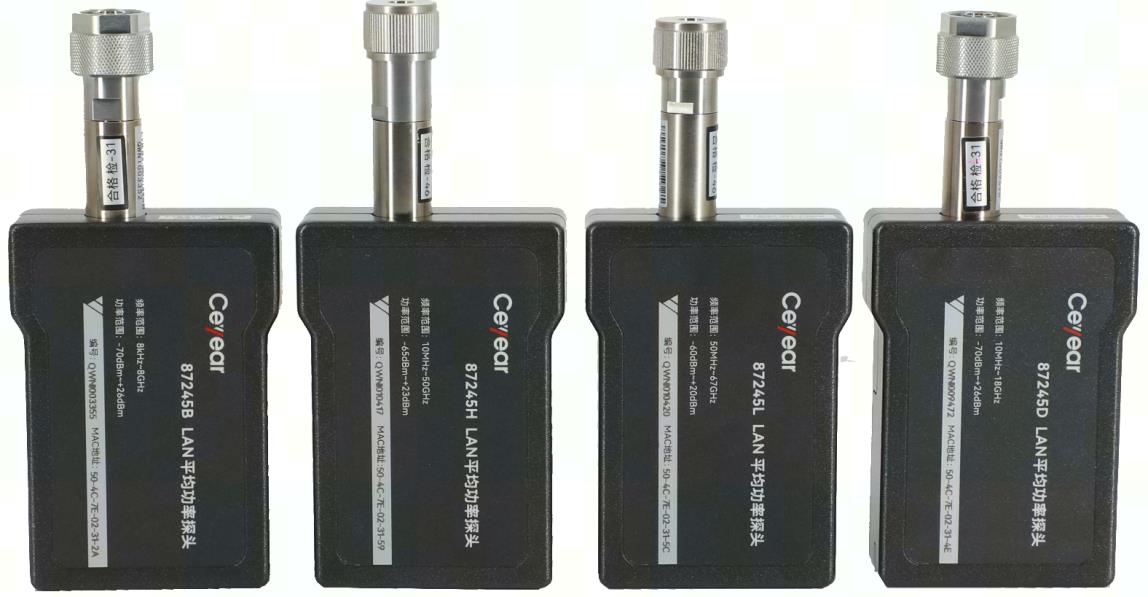

87245系列LAN平均功率探头

频率范围

87245B

8kHz～8GHz

87245D

10MHz～18GHz

87245H

10MHz～50GHz

87245L

50MHz～67GHz

功率范围

87245B

-70dBm～＋26dBm

87245D

-70dBm～＋26dBm

87245H

-65dBm～＋23dBm

87245L

-60dBm～＋23dBm

最大输入功率

87245B

+29dBm（平均功率）

+32dBm（峰值功率，持续时间＜10us）

87245D

+29dBm（平均功率）

+32dBm（峰值功率，持续时间＜10us）

87245H

+26dBm（平均功率）

+29dBm（峰值功率，持续时间＜10us）

87245L

+26dBm（平均功率）

+29dBm（峰值功率，持续时间＜10us）

功率测量准确度^（注1）

87245B

±0.20dB（±4.7％）

87245D

±0.20dB（±4.7％）

87245H

±0.25dB（±5.9％）

87245L

±0.33dB（±7.9％）

最大驻波比

87245B

1.20（100kHz≤f≤8GHz）

87245D

1.20（10MHz≤f≤6GHz）

1.26（6GHz＜f≤18GHz）

87245H

1.16（10MHz≤f≤6GHz）

1.24（6GHz＜f≤16GHz）

1.35（16GHz＜f≤26.5GHz）

1.41（26.5GHz＜f≤40GHz）

1.48（40GHz＜f≤50GHz）

87245L

1.20（50MHz≤f≤6GHz）

1.35（6GHz＜f≤16GHz）

1.45（16GHz＜f≤26.5GHz）

1.55（26.5GHz＜f≤40GHz）

1.68（40GHz＜f≤67GHz）

校准不确定度

87245B

0.16dB（3.8%）

87245D

0.17dB（4.0%）

87245H

0.17dB（4.0%）（10MHz≤f≤18GHz）

0.22dB（5.2%）（18GHz＜f≤33GHz）

0.24dB（5.7%）（33GHz＜f≤50GHz）

87245L

0.17dB（4.0%）（50MHz≤f≤18GHz）

0.22dB（5.2%）（18GHz＜f≤33GHz）

0.24dB（5.7%）（33GHz＜f≤50GHz）

0.33dB（7.9%）（50GHz＜f≤67GHz）

连接器

87245B

N-Type（m）

87245D

N-Type（m）

87245H

2.4mm（m）

87245L

1.85mm（m）

程控接口

10/100Mbps RJ45 PoE接口，通过超五类及以上网线供电和通信，兼容802.3af和802.3at TYPE 1

程控语言

SCPI标准程控命令，IVI-COM，IVI-C drivers

程控协议

VXI-11，HiSLIP，RAW-Socket（端口号5025）

最大测量速度

每秒50000个读数

产品特征

显示

主控计算机显示器

操作界面语言

中文/英文

电源要求

PoE 802.3af和802.3at TYPE 1

工作温度

0℃～50℃

贮存温度

-40℃～＋70℃

重量

≤0.50kg（不含附件和包装等）

外形尺寸（宽×高×深）

87245B

154.8mm×71.6mm×28.7mm

87245D

154.8mm×71.6mm×28.7mm

87245H

157.6mm×71.6mm×28.7mm

87245L

153.3mm×71.6mm×28.7mm

建议校准周期

12个月

主控计算机

操作系统

Windows 1164-bit

Windows 1032-bit和64-bit

Windows 732-bit和64-bit

硬件

处理器：1GHz或更高（推荐2GHz以上）

内存：2GB或更高（推荐4GB以上）

硬盘空间：1.0GB或更高

显示：1280×1024或更高

注1：87245B/H在功率范围-40dBm～+20dBm、待测设备SWR＜1.20时有效，平均次数设置为32时，功率测量准确度满足要求；87245D在功率范围-45dBm～＋20dBm、待测设备SWR＜1.20时有效，平均次数设置为32，功率测量准确度满足要求；87245L在功率范围-20dBm～＋20dBm、待测设备SWR＜1.20时有效，平均次数设置为32，功率测量准确度满足要求。
