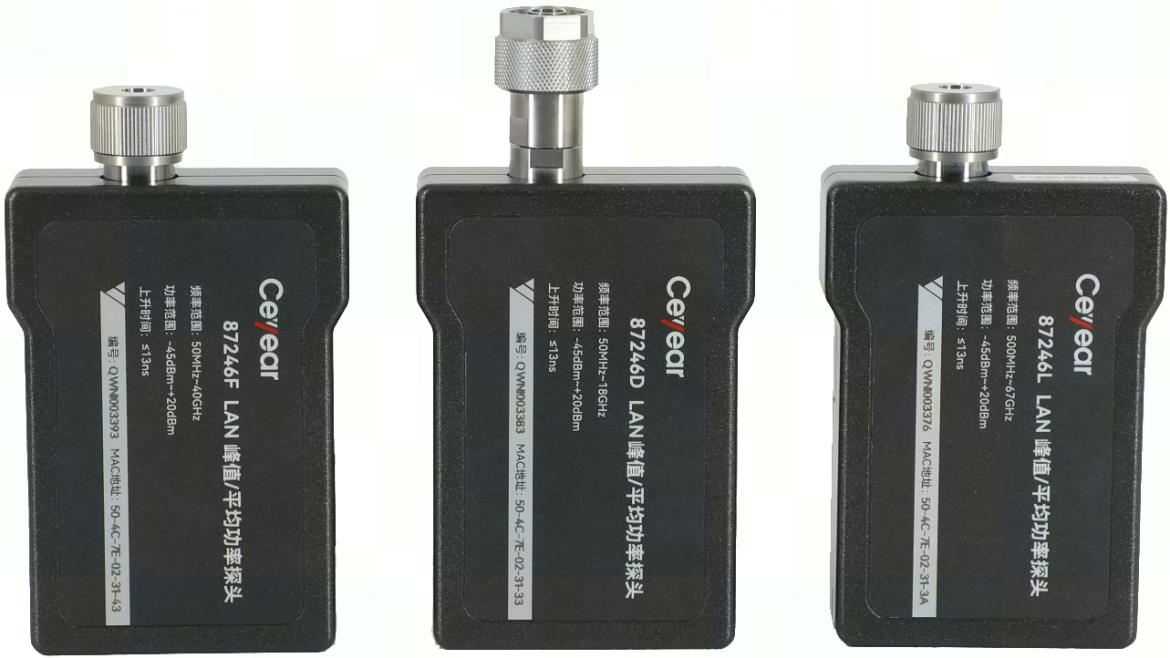

87246系列LAN峰值/平均功率探头

频率范围

87246D

50MHz～18GHz

87246F

50MHz～40GHz

87246L

500MHz～67GHz

功率范围^（注1）

87246D/F

正常模式

-30dBm～+20dBm（50MHz≤f＜500MHz）

-35dBm～+20dBm（f≥500MHz）

平均模式

-45dBm～+20dBm

87246L

正常模式

-35dBm～+20dBm（500MHz≤f≤40GHz）

-30dBm～+20dBm（40GHz＜f≤67GHz）

平均模式

-45dBm～+20dBm（500MHz≤f≤40GHz）

-40dBm～+20dBm（40GHz＜f≤67GHz）

最大输入功率

+23dBm（平均功率）

+30dBm（峰值功率，持续时间＜1us）

上升/下降时间^（注2）

≤13ns

最大采样率

80MSamples/sec，连续采样

视频带宽

≥30MHz

单次捕获带宽

≥30MHz

最小脉冲宽度

50ns

平均功率测量准确度^（注3）

87246D

±0.20dB（±4.7%）

87246F

±0.30dB（±7.2%）

87246L

±0.33dB（±7.9%）

最大捕获长度

1s（降频）

1.2ms（最大采样速率）

最大脉冲重复频率

10MHz

最大驻波比

87246D

1.20（50MHz≤f≤2GHz）

1.26（2GHz＜f≤18GHz）

87246F

1.20（50MHz≤f≤2GHz）

1.26（2GHz＜f≤18GHz）

1.35（18GHz＜f≤26.5GHz）

1.50（26.5GHz＜f≤40GHz）

87246L

1.20（500MHz≤f≤2GHz）

1.26（2GHz＜f≤18GHz）

1.35（18GHz＜f≤26.5GHz）

1.50（26.5GHz＜f≤40GHz）

1.70（40GHz＜f≤67GHz）

校准不确定度

87246D

0.17dB（4.0%）（50MHz≤f≤10GHz）

0.19dB（4.5%）（10GHz＜f≤18GHz）

87246F

0.18dB（4.2%）（50MHz≤f≤1GHz）

0.19dB（4.5%）（1GHz＜f≤18GHz）

0.22dB（5.2%）（18GHz＜f≤26.5GHz）

0.24dB（5.7%）（26.5GHz＜f≤40GHz）

87246L

0.19dB（4.5%）（500MHz≤f≤18GHz）

0.22dB（5.2%）（18GHz＜f≤26.5GHz）

0.24dB（5.7%）（26.5GHz＜f≤40GHz）

0.29dB（6.9%）（40GHz＜f≤67GHz）

连接器

87246D

N-Type(m)

87246F

2.4mm(m)

87246L

1.85mm(m)

时基和触发

水平刻度

2ns/div～100ms/div

内部触发（典型值）

-20dBm～+20dBm

触发延时

±1.0s（最大）

触发释抑

1μs～1s

触发迟滞

0dB～10dB

输入和输出

触发输入接口

MMCX连接器，兼容TTL电平，用于外部触发输入

触发输出接口

MMCX连接器，兼容TTL电平，用于触发同步输出

程控接口

10/100Mbps RJ45 PoE接口，通过超五类及以上网线供电和通信，兼容802.3af和802.3at TYPE 1

程控语言

SCPI标准程控命令，IVI-COM，IVI-C drivers

程控协议

VXI-11，HiSLIP，RAW-Socket（端口号5025）

最大测量速度

每秒50000个读数

产品特征

显示屏

主控计算机显示器

操作界面语言

中文/英文

电源要求

PoE 802.3af和802.3at TYPE 1

工作温度

0°C ~ 50°C

贮存温度

-40°C ~ +70°C

重量

≤0.5kg（不含附件和包装等）

外形尺寸（宽×高×深）

87246D

135.6mm×71.5mm×28.6mm

87246F

119.1mm×71.5mm×28.6mm

87246L

119.1mm×71.5mm×28.6mm

建议校准周期

12个月

主控计算机

操作系统

Windows 1164-bit

Windows 1032-bit和64-bit

Windows 732-bit和64-bit

硬件

处理器：1GHz或更高（推荐2GHz以上）

内存：2GB或更高（推荐4GB以上）

硬盘空间：1.0GB或更高

显示：1280×1024或更高

注1：在开机、温度发生明显变化或自上次校零经过较长时间后，建议进行校零操作。在仅平均模式应执行外部校零，并确保关闭待测件输出；

注2：当频率≥500MHz、视频带宽关闭时有效；

注3：功率范围-15dBm～+20dBm、频率≥500MHz、待测设备SWR＜1.20时有效，自由运行模式下，平均值设置为32。
