用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 1652AM | 任意波形发生器 / DC~400MHz，标配四通道，1个18槽主机，含1个零槽主控器、1个6903AE定时同步器、1个7110B任意波形发生器(四通道输出，标配正弦波、不含选件特殊功能) | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652AM-H01-EWT1 | 单模块保修期以外延长保修1年 / 单模块保修期以外延长保修1年 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652AM-EWT1 | 保修期以外延长保修1年 / 保修期以外延长保修1年 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652AM-H90 | 稳相电缆 / 1根SMA稳相电缆，任意波形发生器输出使用，用于对输出信号群延迟要求较高的场景。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652AM-H80 | 6903AE定时同步器 / 1652AM主机标配1个6903AE，可同步5台整机。整机中可增加该选件，增加1个6903AE可额外再同步4个机箱。可以购买多个，购买1个选件对应1个6903AE。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652AM-H19 | 宽带IQ矢量基带预校准选件 / 7110B任意波形发生器作为I/Q输出模式的校准选件（通道1/2为一组、通道3/4为一组，一组中两个通道分别输出I信号、Q信号，外接矢量源或矢量调制器完成上变频，1652AM通过网线连接用户信号分析仪进行自动校准），提升宽带调制信号的质量。 购买1个选件对应1个7110B。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652AM-H14 | DAC耦合输出模式 / 此选件适应于单个7110B，在标配DC耦合输出的基础上支持用户选择DAC直接输出模式：输出信号最大摆幅及直流偏置范围减半，输出信号噪声功率谱密度下降。 购买1个选件对应1个7110B。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652AM-H13 | 可变采样率 / 此选件适应于单个7110B，可实现将标配采样率1.2 GSa/s可变为600MSa/s、 (300MSa/s)/N（N=1,2,3,...,1000000）。 购买1个选件对应1个7110B。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652AM-H12 | 函数波形发生功能 / 此选件适应于单个7110B，在标配正弦波形基础上增加方波、脉冲、三角波、锯齿波。 购买1个选件对应1个7110B。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652AM-H11 | 7110B任意波形发生器 / 标配正弦函数波形与任意波形生成，四个输出通道，占用一个槽位。可以采购多个，以增加输出通道。也可以通过购买H12、H13、H14和H19来拓展功能。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652AM-H01 | 用户手册 / 纸质用户手册（含编程手册），1套。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652AM-S91 | 快沿信号过冲抑制精调选件 / 用于脉冲信号输出过冲的精调。单个选件适用于一台整机1652AM。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1 | 快速使用指南 / 1本 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2 | 产品合格证 / 1项 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3 | MMCX-SMA电缆 / 2根 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 4 | MMCX-MMCX电缆 / 1根 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述

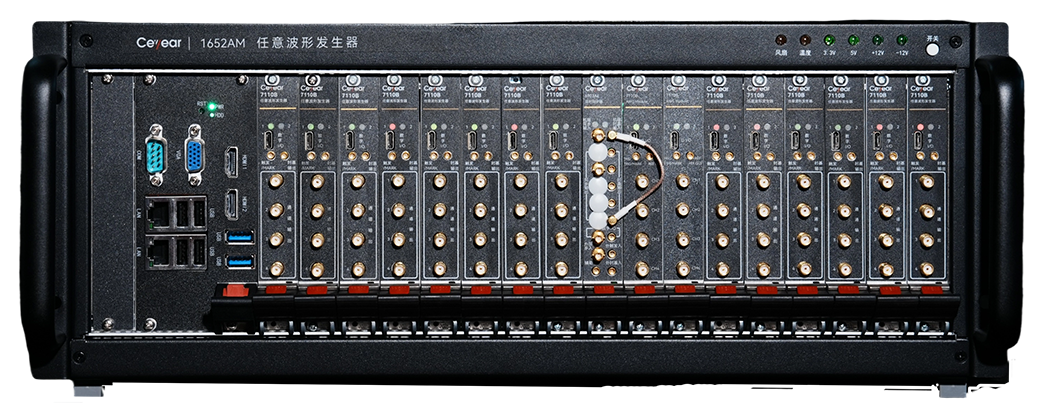

1652AM任意波形发生器是一款多通道、多功能的任意波形发生器。它在兼顾了输出信号高质量的同时，实现了高通道密度。它可与其它通用或专用模块化测试仪器构成综合测试系统或平台，支持众多解决方案，包括先进计算机调控信号生成、大规模MIMO信号生成、多通道相干信号生成等。
1652AM标配4通道，单台整机可根据用户需求最多配置64通道，所有通道可精密同步输出，且信号输出延迟可精确调节。多台整机之间同样具备同步机制，同步精度不下降。每个通道均具备512M样点的存储深度，可独立编程，能实现常规函数波形产生、可编辑任意波形发生等功能。任意波播放支持定时播放、外触发播放、循环播放等多种播放方式，每次播放的次数可定义。
功能特点

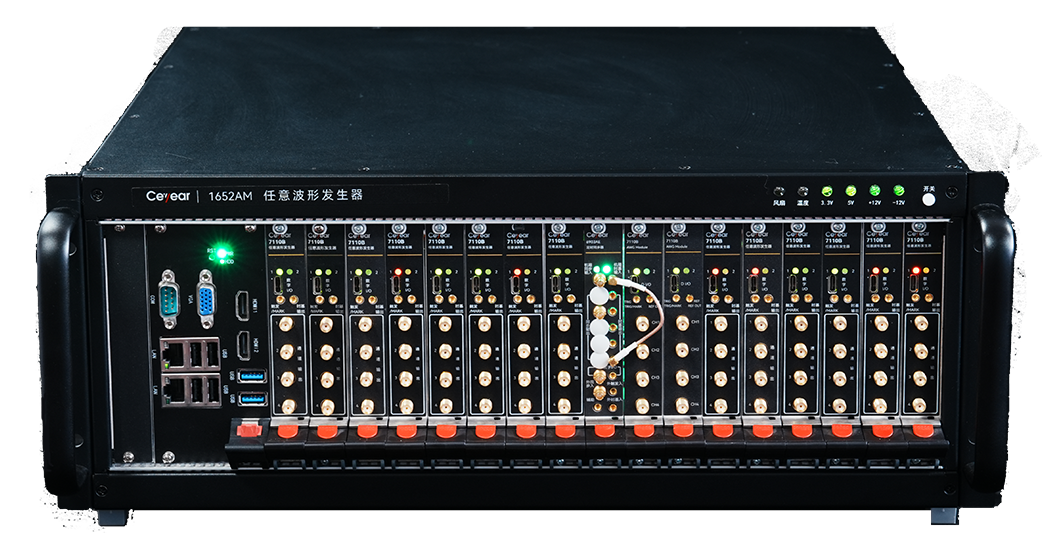

主要特点
（1）通道间、多模块间、多机箱间精密同步
（2）大存储容量、可编程任意波形发生功能
（3）优秀的脉冲信号过冲抑制
（4）优秀的大瞬时带宽信号输出平坦度
（5）大幅度、大直流偏置输出
（6）多种播放方式：定时播放、外触发播放、循环播放、单次播放等多种播放方式
（7）支持网口程控，提供python驱动；提供动态库dll，包含整机全部控制接口

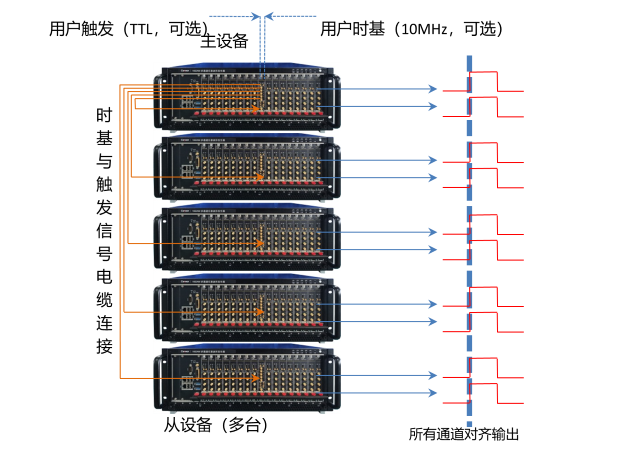

通道间/多模块间/多机箱间精密同步
1652AM配备了独特的高精度同步定时器，其采用新型高精度数字延迟架构，同步精度远优于传统产品。 任意波模式下：同一模块内四个通道同步精度可达30ps；不同模块间、多机箱间通过定时同步器，实现高精度的信号输出同步，同步精度同样可达30ps；每个通道输出信号的延时独立可调，调节步进1ps级。

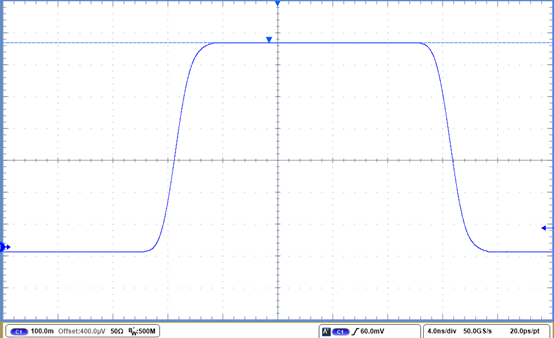

优秀的脉冲信号过冲抑制
1652AM针对脉冲信号做了特殊的算法优化，可以在保证较快信号边沿时间的同时，实现低过冲、高平坦度、高通道密度的脉冲信号发生，满足苛刻的先进计算调控脉冲信号发生要求。

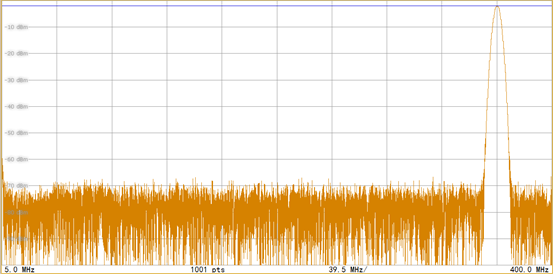

优秀的带内平坦度
内置宽带频响实时补偿技术，在FPGA内实时修正400MHz实时带宽内的信号平坦度。

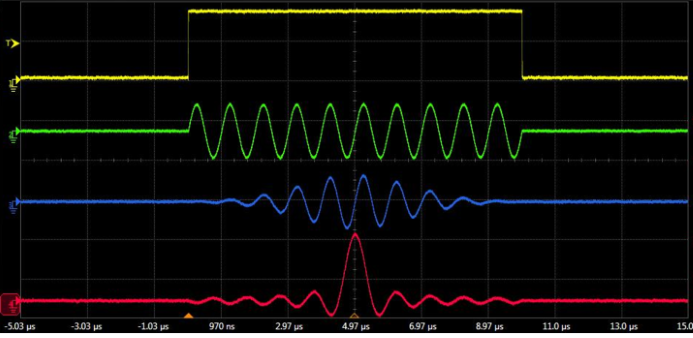

可任意编程的深存储波形回放
每通道512M采样点的存储深度，用户可通过外部编程工具生成数字波形文件，或直接使用内置的典型波形信号，装载到1652AM中回放输出，支持循环播放、指定次数播放、单次播放。
波形快速下载
每个任意波形发生器插槽均采用PCIe×4总线传输，可提升波形下载速度。同时提供动态库dll，内置整机全套控制接口，用户可在1652AM内置的主控器上直接编程调用该dll，避免通过网口传输大容量波形数据，从而提升波形下载速度。
典型应用
典型应用
1652AM任意波形发生器广泛应用于先进计算、大规模MIMO、医学成像、自动测试系统、无线设备的制造与测试等领域。可用于生成先进计算机调控脉冲与直流信号、MIMO多通道相参信号、多通道可调延时脉冲激发信号、多通道短波/超短波通信信号等。也可以让1652AM作为基带信号发生器生成多对IQ基带信号，与矢量源、矢量调制器搭配使用，通过上变频实现更高频段的信号输出。
技术指标
1652AM任意波形发生器主机 | ||||||
主机槽位数 | 总槽位数：18 | |||||
标配已占用槽位数：3（主控器、6903AE定时同步器、7110B任意波形发生器各占用1槽） | ||||||
工作温度 | 0℃～+40℃ | |||||
贮存温度 | -40℃～+70℃ | |||||
供电电源 | 220VAC（50Hz±5％） | |||||
功耗 | 标配 | ≤160W | ||||
单个7110B | ≤25W | |||||
外形尺寸 | 宽×高×深=482.6 mm×177 mm×450mm（不含把手与垫脚） | |||||
7110B任意波形发生器 | ||||||
输出特性 | 单个模块输出通道数量 | 4 | ||||
输出模式 | 标配 | DC耦合输出 | ||||
1652AM-H14选件 | DAC直接输出 | |||||
接口形式 | 单端50Ω SMA | |||||
采样率 | 标配 | 1.2GSa/s（DAC 2x插值到2.4GSa/s） | ||||
1652AM-H13选件 | 600MSa/s，(300MSa/s)/N（N=1,2,3,...,1000000） | |||||
输出信号频率范围 | DC～400MHz | |||||
垂直分辨率 | 16bits | |||||
单模块Mark输出数量 | 1 | |||||
函数波形生成 （支持多模块相位同步） | 标配 | 正弦 | ||||
1652AM-H12选件 | 方波、脉冲、三角波、锯齿波 | |||||
任意波形 | 用户自定义波形 | |||||
任意波形存储深度 | 四通道共2G样点，每通道512 M样点 | |||||
最大输出电压摆幅 (50欧负载, 正弦) | DC模式 | 2.0Vpp（≤200MHz）, 1.6Vpp（≤400MHz） | ||||
DAC模式 （1652AM-H14选件） | 0.8Vpp（≤200MHz）, 0.7Vpp（≤400MHz） | |||||
幅度准确度 (50欧负载，校准后测量) | ±5.0% ± 50 mV（@最大输出电压摆幅） | |||||
直流偏置范围 (50欧负载，1652AM-H19选件激活时不支持用户设置直流偏置) | DC模式 | -2V ～ +2V (信号输出窗口为-2.5V～+2.5V) | ||||
DAC模式 (1652AM-H14选件) | -1V ～ +1V (信号输出窗口为-1.5V～+1.5V) | |||||
直流偏置分辨率 | 16bits | |||||
直流偏置准确度 (50欧负载) | ±2.0% ± 10 mV | |||||
正弦波 | 非谐波失真 (@700mVpp) | ≤-78dBcdBc（@10MHz）， ≤-72dBc（@100MHz）， ≤-70dBc（@200MHz）， ≤-67dBc（@400MHz） | ||||
谐波失真 (@700mVpp) | ≤-68 dBc（@10MHz）， ≤-54 dBc（@100MHz）， ≤-41dBc（@180MHz）, ≤-55dBc(@300MHz)， ≤-68 dBc（@400MHz） | |||||
相位噪声 (@700mVpp) | ≤ -119 dBc/Hz(@400MHz，频偏10kHz） （若用户采用其他型号机箱，取决于机箱背板晶振的相噪） | |||||
RMS抖动 | ≤1 ps （若用户采用其他型号机箱，取决于机箱背板晶振的抖动） | |||||
噪声功率谱密度 （@700mVpp/100MHz，30MHz～400MHz谱密度） | DC模式 | ≤-138.5 dBm/Hz | ||||
DAC模式(1652AM-H14选件) | ≤-143.0 dBm/Hz | |||||
方波、脉冲（函数模式） | 最高频率 | 50MHz | ||||
脉冲 （任意波模式） | 最小边沿时间 (@700mVpp, 10%-90%) | ≤2.5ns | ||||
过冲 (@700mVpp) | 标配 | 2.5% 典型值 | ||||
1652AM-S91选件 | 支持用户根据实际测试环境精调过冲指标，使最终指标优于1% | |||||
同步特性 | 模块内通道同步精度 | 30ps（未考虑电缆的差异，输出延时1ps步进可调） | ||||
模块间通道 同步精度 | 30ps（未考虑电缆的差异，输出延时1ps步进可调） （若用户采用其他型号机箱，不支持模块间通道同步） | |||||
多功能I/O端口（标准3.3V LVTTL电平） | 每模块端口数量 | 1 | ||||
功能 | 外触发输入、内部触发输出、Mark输出 | |||||
任意波形触发输出 | 触发方式 | 7110B本地触发 | 本地单次触发、本地面板外触发输入 | |||
整机全局触发 （由定时同步器生成） | 固定间隔（固定间隔次数可设），单次，单次或定时器面板触发输入 | |||||
参考时钟输出端口（标准3.3V LVTTL电平） | 频率 | 10MHz 或 100MHz可选 | ||||
| 6903AE定时同步器 | ||||||
触发同步信号 输出 | 数量 | 1 | ||||
接口形式 | 差分100Ω 连接器 | |||||
输出电平 | LVDS | |||||
触发同步信号 输入 | 数量 | 1 | ||||
接口形式 | 差分100Ω 连接器 | |||||
输入电平 | LVDS | |||||
延时可调节 | 25ps步进（防止7110B采样到触发信号边沿） | |||||
时基信号输出（标准3.3V LVTTL电平） | 数量 | 5 | ||||
接口形式 | MMCX | |||||
频率 | 10MHz | |||||
频率准确度 | ±0.5ppm | |||||
用户时基输入（正弦） | 数量 | 1 | ||||
接口形式 | MMCX | |||||
输入电平 | 正弦（-10dBm~+5dBm） | |||||
频率 | 10MHz | |||||
机箱时基输入（标准3.3V LVTTL电平） | 数量 | 1 | ||||
接口形式 | MMCX | |||||
频率 | 10MHz | |||||
用户触发输入（标准3.3VLVTTL电平） | 数量 | 1 | ||||
接口形式 | MMCX | |||||
主控器（CPU控制器） | ||||||
内存 | 16GB | |||||
显示 | 1652AM主机不带显示器，需要用户自行外接显示器 | |||||
存储 | 硬盘容量不低于400GB | |||||
主控器前面板主要接口 | 1个DVI-I标准或VGA标准显示接口、4个USB2.0接口、2个网口 | |||||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 1652AM | 任意波形发生器 | DC~400MHz，标配四通道，1个18槽主机，含1个零槽主控器、1个6903AE定时同步器、1个7110B任意波形发生器(四通道输出，标配正弦波、不含选件特殊功能) |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1652AM-H01-EWT1 | 单模块保修期以外延长保修1年 | 单模块保修期以外延长保修1年 | |
| 1652AM-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年 | |
| 1652AM-H90 | 稳相电缆 | 1根SMA稳相电缆，任意波形发生器输出使用，用于对输出信号群延迟要求较高的场景。 | |
| 1652AM-H80 | 6903AE定时同步器 | 1652AM主机标配1个6903AE，可同步5台整机。整机中可增加该选件，增加1个6903AE可额外再同步4个机箱。可以购买多个，购买1个选件对应1个6903AE。 | |
| 1652AM-H19 | 宽带IQ矢量基带预校准选件 | 7110B任意波形发生器作为I/Q输出模式的校准选件（通道1/2为一组、通道3/4为一组，一组中两个通道分别输出I信号、Q信号，外接矢量源或矢量调制器完成上变频，1652AM通过网线连接用户信号分析仪进行自动校准），提升宽带调制信号的质量。 购买1个选件对应1个7110B。 | |
| 1652AM-H14 | DAC耦合输出模式 | 此选件适应于单个7110B，在标配DC耦合输出的基础上支持用户选择DAC直接输出模式：输出信号最大摆幅及直流偏置范围减半，输出信号噪声功率谱密度下降。 购买1个选件对应1个7110B。 | |
| 1652AM-H13 | 可变采样率 | 此选件适应于单个7110B，可实现将标配采样率1.2 GSa/s可变为600MSa/s、 (300MSa/s)/N（N=1,2,3,...,1000000）。 购买1个选件对应1个7110B。 | |
| 1652AM-H12 | 函数波形发生功能 | 此选件适应于单个7110B，在标配正弦波形基础上增加方波、脉冲、三角波、锯齿波。 购买1个选件对应1个7110B。 | |
| 1652AM-H11 | 7110B任意波形发生器 | 标配正弦函数波形与任意波形生成，四个输出通道，占用一个槽位。可以采购多个，以增加输出通道。也可以通过购买H12、H13、H14和H19来拓展功能。 | |
| 1652AM-H01 | 用户手册 | 纸质用户手册（含编程手册），1套。 |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1652AM-S91 | 快沿信号过冲抑制精调选件 | 用于脉冲信号输出过冲的精调。单个选件适用于一台整机1652AM。 |
标配附件
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1 | 快速使用指南 | 1本 | |
| 2 | 产品合格证 | 1项 | |
| 3 | MMCX-SMA电缆 | 2根 | |
| 4 | MMCX-MMCX电缆 | 1根 |
