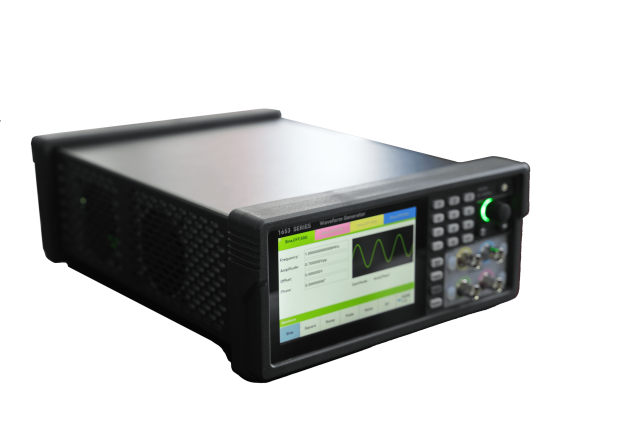

产品概述
Ceyear1653系列函数任意波形发生器为思仪开阳星系列经济型测试产品，通过多通道、深存储、高质量的产品设计有效解决教育科研、工业测试、医疗电子等场景中用户高性价比复杂波形信号生成问题，满足多样化的信号激励应用需求。
1653系列函数任意波形发生器是一款双通道（500MHz以内支持到4通道）、多功能的任意形发生器，数-模采样率、垂直分辨率分别为2.4GSa/s、16bits（1653AB-AE） / 2.5GSa/s、14bits（1653AF），输出带宽包含120MHz、250MHz、350MHz、500MHz、1GHz多种配置，整机最大波形存储深度2G样点。可以实现常规函数波形发生、脉冲波形发生、任意波形发生及噪声、调制信号发生、I/Q矢量基带信号等，支持多种信号调制方式，支持定时播放、外触发播放、循环播放等多种播放方式，每次播放的次数可自定义，并支持通道间同步等功能，支持硬件频率计功能。
功能特点

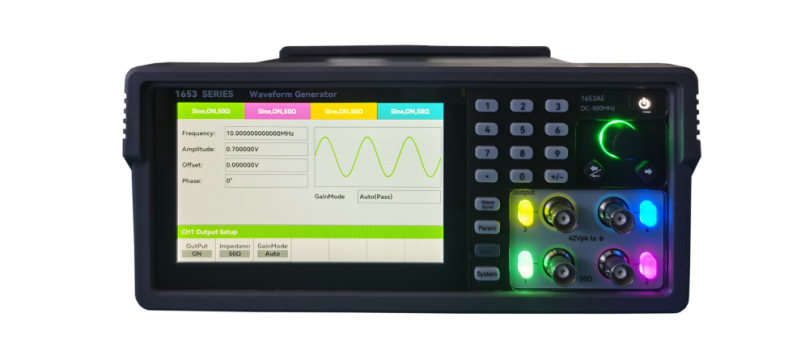

主要特点
l 丰富的函数波形生成：正弦、方波、脉冲、斜坡、噪声、直流等
l 多通道输出：可支持到4个独立输出通道
l 深存储任意波形生成：整机2G样点存储深度
l 多种播放方式：定时播放、外触发播放、循环播放等多种播放方式
l 5英寸电容式触摸屏，分辨率800*480
l 高集成度的2U半宽外形尺寸
多通道波形输出

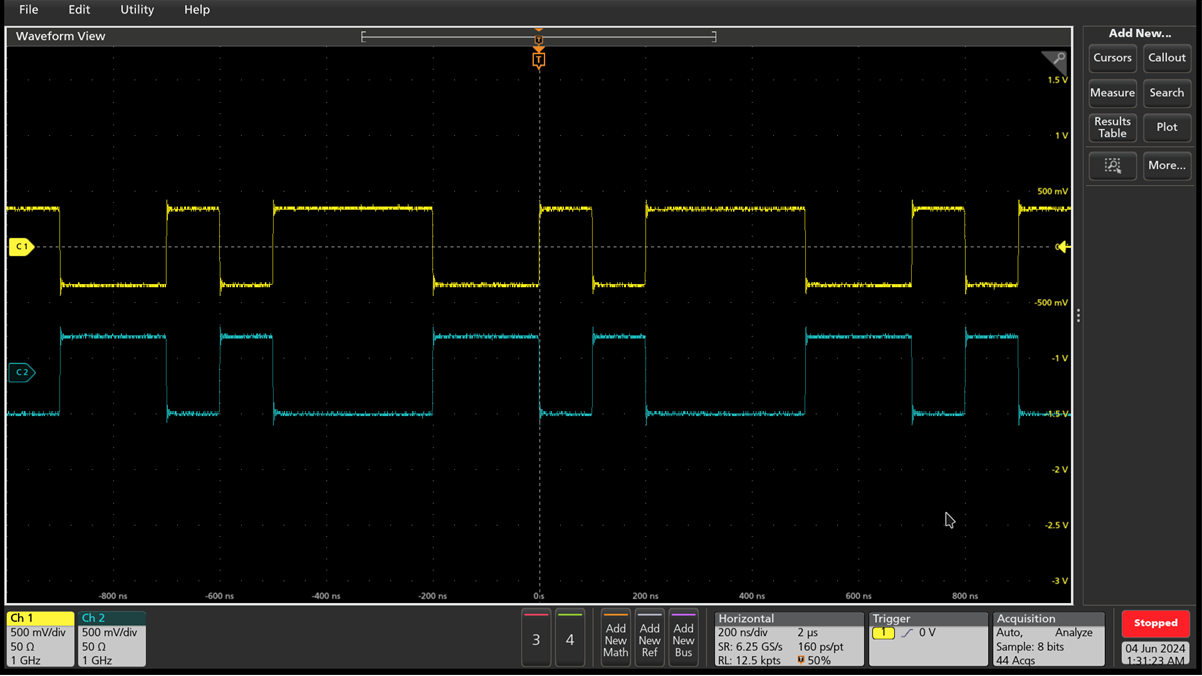

1653系列函数任意波形发生器包含120MHz、250MHz、350MHz、500MHz和1GHz 5种带宽机型，满足客户不同输出信号频率的信号发生需求。500MHz带宽及以下型号支持2或4个输出通道，通道之间可耦合输出，如CH2=CH1、CH2=～CH1，CH2=CH1+CH2等，通道CH1、CH2及CH3、CH4可作为差分信号输出。
丰富的函数波形及调制信号生成

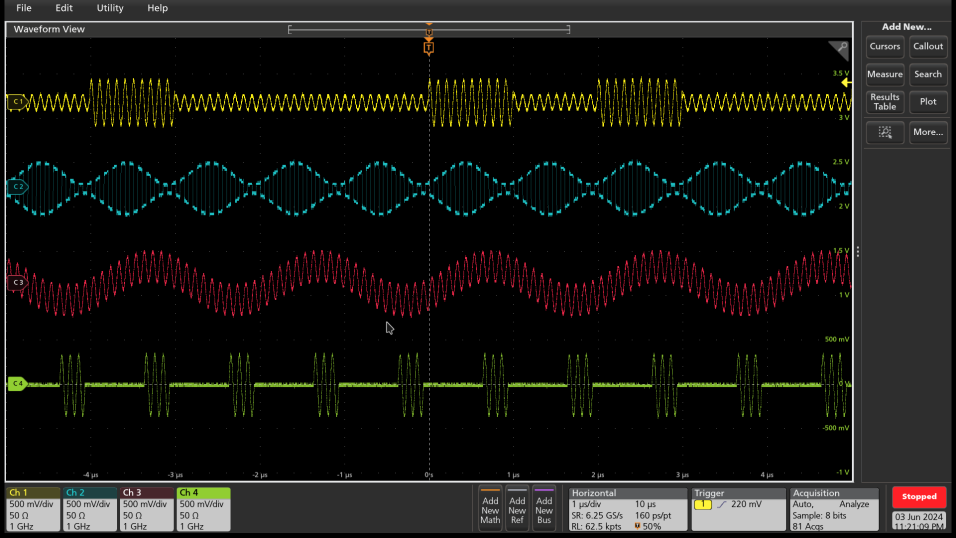

支持正弦、方波、三角、上锯齿、下锯齿、脉冲、噪声、DC、PRBS函数波形生成；支持AM、DSB、FM、PM、SUM、ASK、FSK、BPSK调制以及SWEEP、BURST等功能，内置多种制式调制源以及外部调制源。
大幅度输出

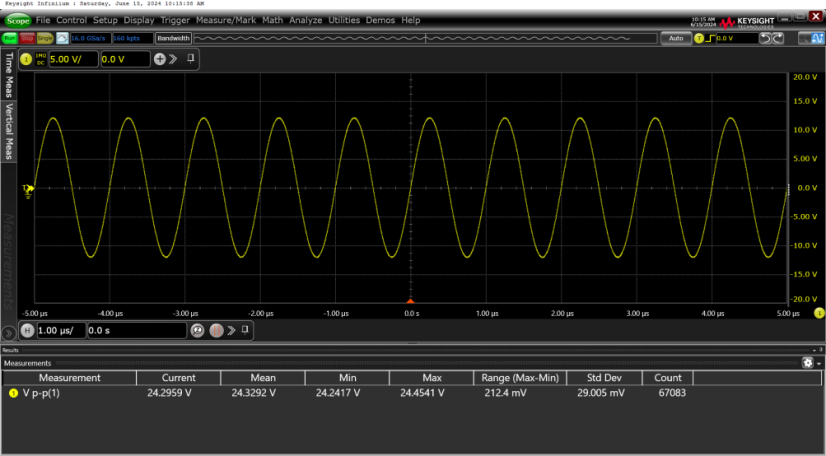

最大24Vpp（@开路）输出幅度，内置宽带信号的幅频响应修正，可保证大瞬时带宽信号输出的平坦度。
低相噪信号输出

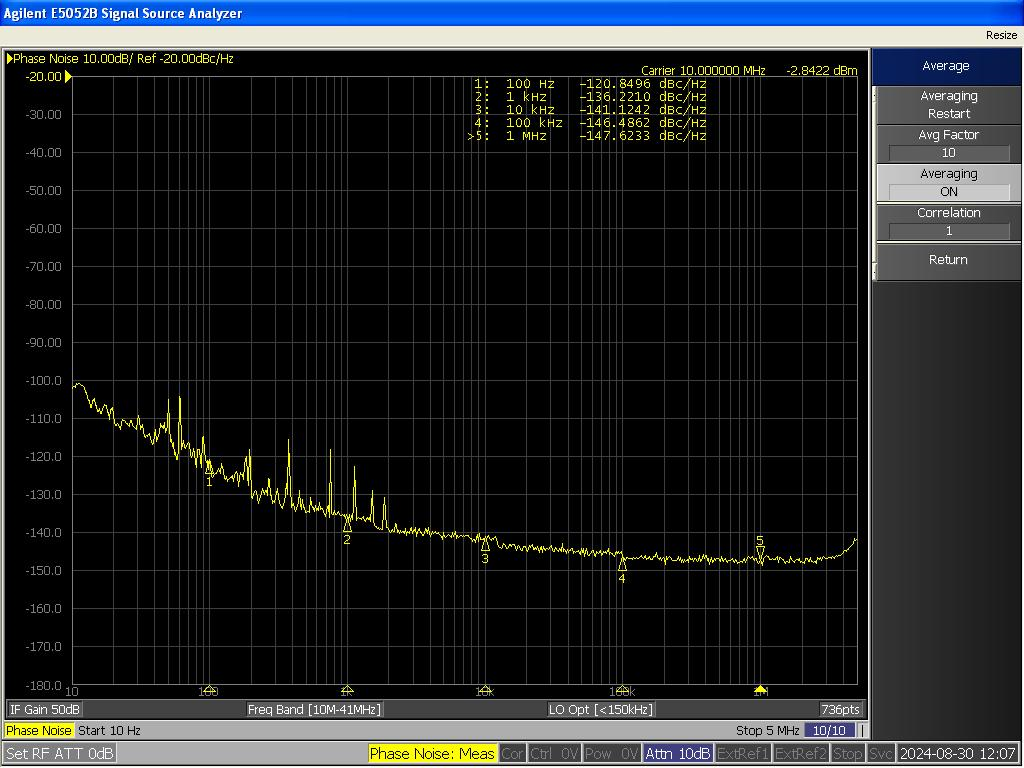

内置高性能采样时钟，可保证低相噪信号输出，为测试对象提供理想的可变参考时钟。
典型应用
典型应用
1653系列函数任意波形发生器是一款通用基础测试仪器，广泛应用于教育教学、通信、导航、医疗、半导体测试等领域。可用于电子教学实验室中展示各种波形、演示信号调制、滤波、频谱分析等试验，可用于科研过程中各种复杂波形信号的模拟与输出，可用于通信测试中模拟各种调制方式、生成复杂通信信号，可用于半导体测试中生成各种激励信号测试半导体性能、裕量等。
技术指标
型号 | 1653AB | 1653AC | 1653AD | 1653AE | 1653AF | |||||
采样率 | 1.2 GSa/s（内插至2.4 GSa/s） | 2.5GSa/s | ||||||||
垂直分辨率 | 16bit | 14bit | ||||||||
通道数量 | 2（标配）/4（选件） | 2 | ||||||||
波形 | 函数波形：正弦波、方波、脉冲、斜坡（含三角波、上锯齿、下锯齿）、PRBS、噪声、 直流；任意波形 | |||||||||
输出频率范围 | DC～120MHz | DC～250MHz | DC～350MHz | DC～500MHz | DC～1GHz | |||||
最大输出频率 | 正弦120MHz 方波 120MHz 斜坡10MHz 脉冲120MHz PRBS 120Mbps | 正弦250MHz 方波 120MHz 斜坡10MHz 脉冲150MHz PRBS 150Mbps | 正弦350MHz 方波 120MHz 斜坡10MHz 脉冲150MHz PRBS 150Mbps | 正弦500MHz 方波 120MHz 斜坡10MHz 脉冲150MHz PRBS 150Mbps | 正弦波1GHz 方波 240MHz 斜坡10MHz 脉冲312.5MHz PRBS 156.25Mbps | |||||
最小输出频率 | 1μHz | |||||||||
频率分辨率 | 1μHz | |||||||||
噪声带宽 | 120MHz | 250MHz | 350MHz | 500MHz | 1GHz | |||||
时基 | ||||||||||
初始精度 | ±1ppm(±0.5 ppm，OCXO选件) ，25℃ | |||||||||
温度稳定度 | ±0.5 ppm (±0.1 ppm，OCXO选件)， 0℃～40℃ | |||||||||
老化率 | ±10ppb/天（±3ppb/天，OCXO选件） | |||||||||
正弦波（1653AB-AF） | ||||||||||
最大幅度 （50Ω负载） | 12Vpp（≤60MHz）； 5Vpp（60MHz～120MHz）； 3Vpp（120MHz～200MHz）； 2Vpp（200MHz～300MHz）； | 1.5Vpp（300MHz～400MHz）； 1Vpp（400MHz～500MHz）； 0.4Vpp（>500MHz） | ||||||||
最小幅度 （50Ω负载） | 1mVpp | |||||||||
幅度精度 | ± (1%设置值+1mVpp)（1kHz正弦 ，1Vpp，0V偏置，高阻负载） | |||||||||
谐波失真 （@400mVpp） | ≤-55dBc（≤60MHz）； ≤-50dBc（60MHz～100MHz）； ≤-45dBc（100MHz～300MHz）； | ≤-55dBc（ >300MHz,1653AB-AE）； ≤-40dBc（ >300MHz,1653AF）； | ||||||||
非谐波失真 （@400mVpp） | 1653AB-AE： ≤-55dBc（@10MHz）； ≤-50dBc（@400MHz）； | 1653AF： ≤-50dBc（@10MHz）； ≤-45dBc（@400MHz）； | ||||||||
相噪（@500mVpp） | ≤-135dBc/Hz (10MHz@10kHz 频偏）； | |||||||||
方波/脉冲（1653AB-AF） | |
最小上升/下降时间（10%-90%） | ≤2ns（1653AB-AE）； ≤1.1ns（1653AF） |
最小脉宽 | ≤4ns，典型2.8ns（1653AB-AE，5Vpp，50Ω负载，1ns沿）； ≤2ns，典型1.55ns（1653AF，5Vpp，50Ω负载，0.8ns沿）（输出幅度精度不保证） |
过冲 | ≤3%（100kHz，1Vpp，50Ω负载，2ns沿） |
占空比 | 0.01%～99.99%，0.01%分辨率（受频率设置限制，脉冲支持） |
抖动（rms） | 典型20ps |
斜坡（1653AB-AF） | |
对称度 | 0%～100%，0.1%分辨率 |
DC（1653AB-AF） | |
输出范围 | ±5V（50Ω负载），±10V（1MΩ负载） |
幅度精度 | ±(1%+2mV) (@2V，1MΩ负载) |
任意波（1653AB-AF） | |
波形长度 | 64MSa/通道（选件支持到512MSa，1653AB-AE） 64MSa/通道（选件支持到1GSa，1653AF） |
波形颗粒度 | 1 |
采样率 | 1.2GSa/s（1653AB-AE） 2.5GSa/s（1653AF） |
Sequence（序列） | 最多1024段；每段重复次数：1~65530或无限循环； 触发方式：单次、固定间隔、外部 |
波形数据 | 内建波形、存储波形文件（支持U盘） |
触发方式（1653AB-AF） | |
触发方式 | 支持固定间隔、单次、外部触发 |
扫描（1653AB-AF） | |
载波 | 正弦、方波、斜坡 |
方式 | 线性、对数 |
方向 | 向上、向下 |
Burst（1653AB-AF） | |
载波 | 正弦、方波、斜坡 |
类型 | 计数(1～134000000个周期)、门控 |
Marker | 支持（信号输出过程中输出高电平Marker信号） |
调制方式（1653AB-AF） | |
调制方式 | 支持AM、DSB、FM、PM、SUM、PWM、ASK、FSK、BPSK； |
计数器（频率计） | |
耦合方式 | DC、AC |
频率范围 | 100mHz～20kHz（DC耦合）；20kHz～500MHz（AC耦合） |
参考时钟输入 | |
频率 | 10MHz、100MHz |
幅值 | ≥1Vpp |
参考时钟输出 | |
频率 | 10MHz |
触发输入 | |
电平 | 3.3V CMOS |
脉宽 | ≥30ns |
Marker输出 | |
电平 | 高电平≥2.8V，低电平≤0.5V |
外调制输入（1653AB-AF） | |
频率 | 0～50kHz |
输入范围 | ±5 V（10Vpp，100%调制） |
电源 | |
电源电压 | AC 198V~242V，50Hz/60Hz（AC 99V~121V选件） |
功耗 | 最大150W |
接口 | |
系统接口 | USB2.0、网口 |
显示屏 | |
类型 | 5英寸 TFT LCD |
分辨率 | 800 RGB x 480 Dots |
颜色 | 24bit |
亮度 | 不小于400cd/m2 |
触摸类型 | 电容式 |
结构尺寸 | |
尺寸 | 213mm×88.1mm×303mm（宽x高x深，不含把手和防护底角）； 231mm×104.6mm×338.5mm（含把手、侧提带、底脚、垫脚、接头等凸出物）。 |
重量 | <10kg |
温度范围 | |
存储温度 | –40 ºC～70 ºC |
工作温度 | 0 ºC～40 ºC |
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 1653AB | 函数任意波形发生器 | 1.2GSa/s (2.4GSa/s)，标配双通道 |
| 1653AC | 函数任意波形发生器 | 1.2GSa/s (2.4GSa/s)，标配双通道 |
| 1653AD | 函数任意波形发生器 | 1.2GSa/s (2.4GSa/s)，标配双通道 |
| 1653AE | 函数任意波形发生器 | 1.2GSa/s (2.4GSa/s)，标配双通道 |
| 1653AF | 函数任意波形发生器 | 2.5GSa/s，双通道 |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1653-H07 | 110V电源选件 | 标配支持220V电源输入，选择该选件则切换为110V电源输入（220V与110V不可同时支持）。 | |
| 1653-H11 | 4通道选件 | 标配两通道单端输出，可以增加该选件实现四通道输出。 | |
| 1653-H16 | OCXO高稳时钟参考选件 | 高精度恒温、低相噪时钟 | |
| 1653-H31 | BNC-SMA转接头 | BNC公转SMA母，每个选件代表一个转接头 | |
| 1653-H32 | N-SMA转接头 | N型公转SMA母，每个选件代表一个转接头 | |
| 1653-H33 | N-SMA转接头 | N型公转BNC母，每个选件代表一个转接头 | |
| 1653-H40 | N转SMA电缆 | N型公头转SMA公头稳相电缆，用于对输出信号群延迟要求较高的场景 | |
| 1653-H41 | 稳相电缆 | 每个选件代表一条电缆 | |
| 1653AB-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年，2年延保则采购数量为2，以此类推，服务不含校准，仅含单程货品运费。单台最多订购不超过5个。 | |
| 1653AC-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年，2年延保则采购数量为2，以此类推，服务不含校准，仅含单程货品运费。单台最多订购不超过5个。 | |
| 1653AD-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年，2年延保则采购数量为2，以此类推，服务不含校准，仅含单程货品运费。单台最多订购不超过5个。 | |
| 1653AE-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年，2年延保则采购数量为2，以此类推，服务不含校准，仅含单程货品运费。单台最多订购不超过5个。 | |
| 1653AF-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年，2年延保则采购数量为2，以此类推，服务不含校准，仅含单程货品运费。单台最多订购不超过5个。 | |
| YQ4.410.1137 | 2U-213上架套件 | 适用于1653的上架选件 |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1653-S21 | 128M样点/通道存储选件 | 增加该选件可提高存储深度至128M样点/通道。 | |
| 1653-S22 | 256M样点/通道存储选件 | 增加该选件可提高存储深度至256M样点/通道。 | |
| 1653-S23 | 512M样点/通道存储选件 | 增加该选件可提高存储深度至512M样点/通道。 | |
| 1653-S24 | 1G样点/通道存储选件 | 增加该选件可提高存储深度至1G样点/通道（1653AB-AE不支持该选件）。 | |
| 1653AX-JL | 计量服务 | 计量服务，提供计量报告；2通道，计量范围10Hz～250MHz，超出范围为测试报告（1653AB-AF可选）。 | |
| 1653AX-4CH-JL | 计量服务 | 计量服务，提供计量报告；4通道，计量范围10Hz～250MHz，超出范围为测试报告（1653AB-AE选配4通道选件时可选）。 |
标配附件
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1 | 产品合格证 | 1项 | |
| 2 | 电源线 | 1根 | |
| 3 | BNC-BNC电缆 | 2根 | |
| 4 | 用户手册编程手册 | 1本 |
