用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 1652B | 函数/任意波形发生器 / 5GSa/s（10GSa/s），标配双通道 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652B -H03 | 英文面板套件 / 英文橡胶按键、标牌、说明书 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652B -H02 | 四通道选件 / 标配双通道，此选件可扩展为四通道 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652B -H01 | SMA射频同轴电缆 / 低损耗稳相电缆 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652B-S08 | DUC矢量调制校准选件 / 内置DUC模式校准选件（单通道输出宽带中频信号，外接用户上变频器完成变频，1652B通过网线连接用户信号分析仪进行自动校准），提升宽带调制信号的质量。4个通道可独立校准 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652B-S07 | IQ矢量调制校准选件 / 内置I/Q输出模式校准选件（两个通道分别输出I信号、Q信号，外接用户矢量源完成上变频，1652B通过网线连接用户信号分析仪进行自动校准），提升宽带调制信号的质量。通道1通道2为一组，通道3通道4为一组 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652B -S06 | LFM等信号发生选件 / 详见“技术规范” | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652B -S05 | IF/RF信号生成选件 / 详见“技术规范” | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652B -S04 | 可编辑脉冲信号发生选件 / 详见“技术规范” | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652B -S03 | 复杂电磁环境信号发生选件 / 详见“技术规范” | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652B -S02 | 复杂干扰信号发生选件 / 详见“技术规范” | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1652B -S01 | IQ矢量基带信号发生选件 / 详见“技术规范” | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 2 | 编程手册 / 1本 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 5 | 产品合格证 / 1个 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 3 | 三芯电源线 / 标准三芯220VAC电源线1根 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1 | 用户手册 / 1本 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述

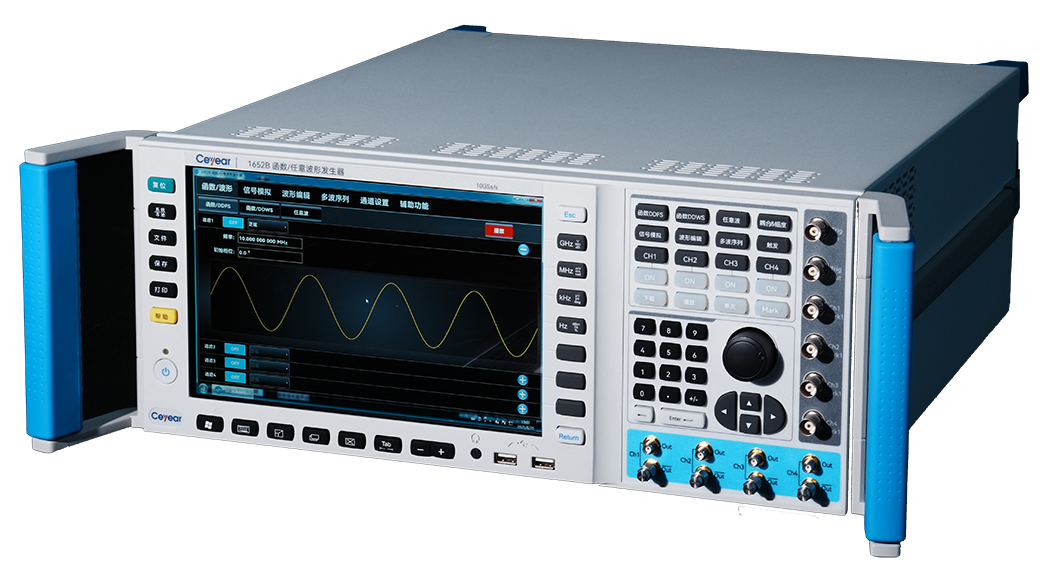

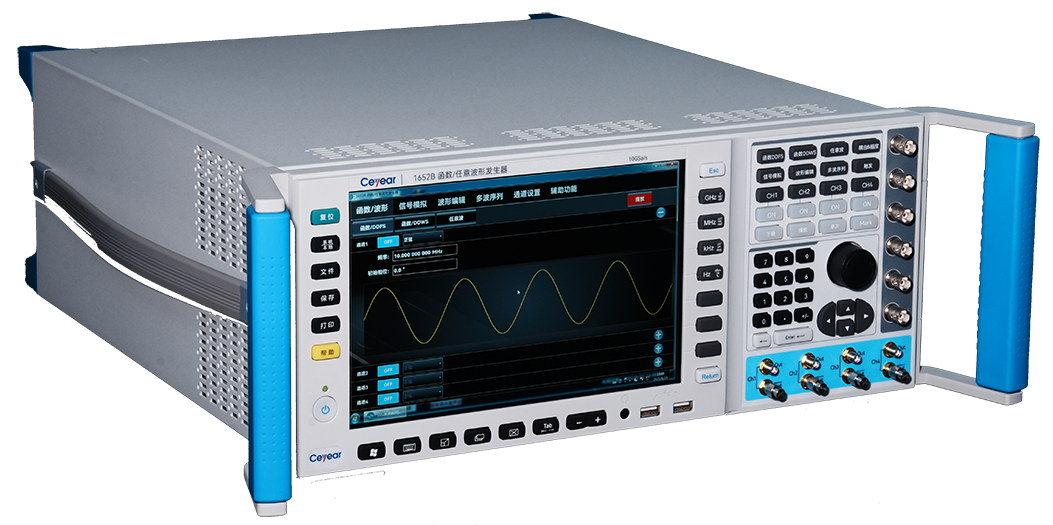

1652B函数/任意波形发生器采样率5GSa/s（插值到10GSa/s），垂直分辨率16bits，最高输出频率4GHz，双通道、四通道可选，存储深度2G点/通道。可以实现常规函数波形产生、可编辑任意波形发生、环境信号模拟发生、I/Q矢量基带信号产生等，内置任意波形编辑软件功能，支持定时播放、外触发播放、循环播放等多种播放方式，每次播放的次数可自定义，并支持通道间同步、多台仪器间的同步等。主要用于通信、导航等设备以及半导体芯片的测试与试验，亦可为相关电子设备的调试提供函数激励信号。
功能特点

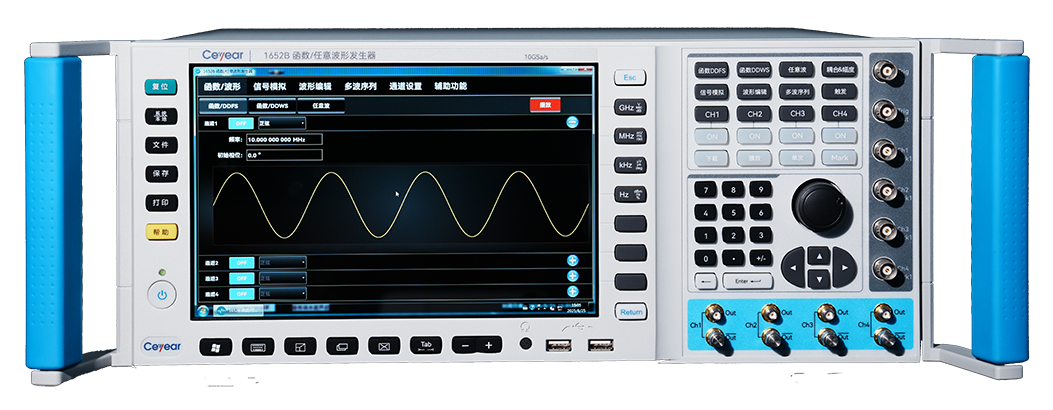

主要特点
（1）宽带可编程信号输出：最高输出频率分别达到4GHz
（2）丰富的函数波形生成：正弦、方波、脉冲、PWM、三角、锯齿、直流等
（3）同步Mark输出：每通道最多两个Mark输出，Mark输出的高、低电平分别可调
（4）优秀的输出抖动与过冲抑制
（5）优秀的宽带信号输出平坦度
（6）通道间输出同步
（7）多种播放方式：定时播放、外触发播放、循环播放、单次播放等多种播放方式
（8）单次播放次数可设：1～65530
（9）支持网口程控

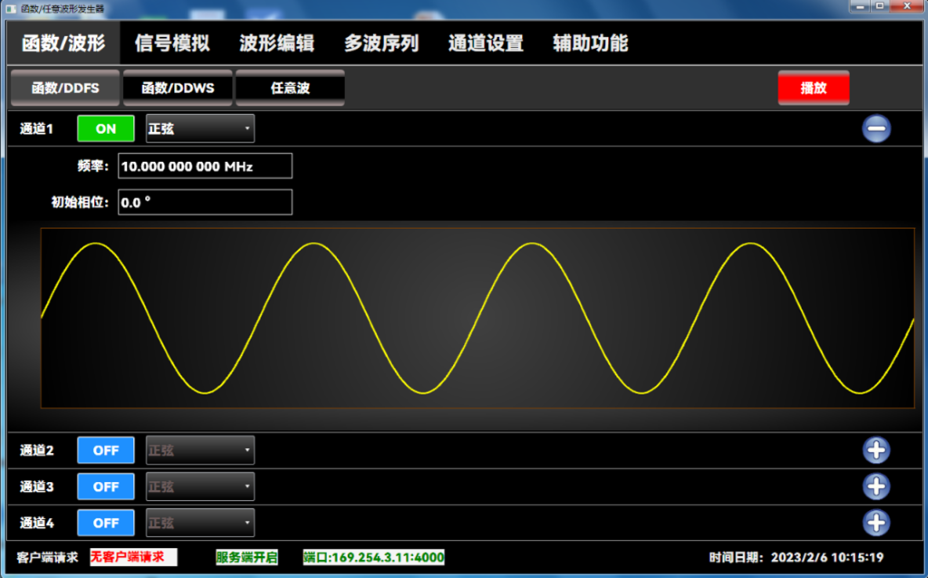

丰富的函数波形生成
支持DDFS与DDWS两种方式，DDFS方式与常规DDS函数发生器原理一致，DDWS采用逐点方式生成函数波形（任意波形播放方式），支持触发播放、上升/下降边沿独立可设等。

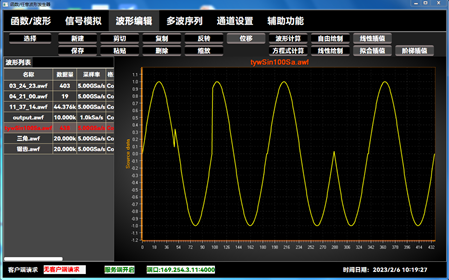

宽带任意波形生成
支持任意波形曲线绘制和编辑，具备同步Mark输出、多种触发以及播放方式。

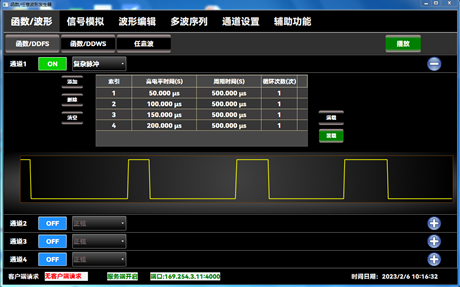

可编辑脉冲信号发生
支持用户自定义的非常规脉冲信号生成，最多可设置包含511个子脉冲，每个子脉冲的周期、高电平时间、重复次数可设。

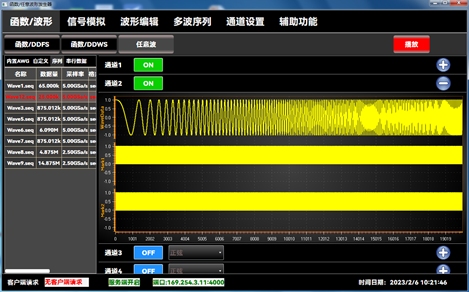

内置波形编辑软件
提供IQ、中频/射频、脉冲雷达等多种信号编辑生产功能，支持任意波形曲线绘制。
典型应用
典型应用
1652B函数/任意波形发生器广泛应用于通信、导航等设备的研制、生产、外场试验以及维护检测等，亦可用于芯片测试激励等。可输出最高4GHz、最多四路的独立或同步射频信号，也可以与矢量源搭配使用，让1652B作为基带信号发生器，通过矢量源上变频实现4GHz以上更高频段的信号输出。
技术指标
|
1652B 函数/任意波形发生器 |
|||
|
常规特性 |
通道数量 |
2（标配）；4（需1652B -H02选件） |
|
|
输出模式 |
DC耦合输出，AC耦合输出 |
||
|
输出频率范围 |
DC～2GHz（DC耦合输出模式）， 10MHz～4GHz（AC耦合输出模式） |
||
|
瞬时带宽 |
2GHz |
||
|
采样率 |
5.0GSa/s(插值到10GSa/s) |
||
|
垂直分辨率 |
16bits |
||
|
存储深度 |
2GSa/通道 |
||
|
Mark输出数量 |
2个Mark/通道（Mark复用16bits波形中的低两位） |
||
|
函数波形（DDFS） |
正弦、方波、脉冲、三角、锯齿、噪声、直流 |
||
|
函数波形（DDWS） |
正弦、方波、脉冲、指数增、指数减、sinc、高斯、半正矢、噪声、直流 |
||
|
任意波形（DDWS） |
自定义波形 |
||
|
频率特性 |
正弦波 |
0.142mHz～2GHz |
|
|
方波 |
0.142mHz～240MHz |
||
|
脉冲波 |
0.142mHz～240MHz； 最大输出频率625MHz（任意波模式） |
||
|
锯齿波 |
0.142mHz～120MHz |
||
|
三角 |
0.142mHz～120MHz |
||
|
频率分辨率 |
0.142mHz |
||
|
输出特性 |
DC耦合输出模式 |
接口形式 |
单端/差分 |
|
输出电平范围(单端，50欧负载) |
50mVpp～1.0Vpp（≤1.3GHz），50mVpp～500mVpp（≤2GHz） |
||
|
输出电平准确度(正弦，单端) |
±5%设置值 ± 35mV （≤1.0Vpp） ±5%设置值 ± 50mV （≤1.3Vpp） |
||
|
电平分辨率 |
10 mVpp |
||
|
直流偏移(单端，50欧负载) |
±0.5V |
||
|
直流偏移准确度 |
±5%设置值 ± 30mV |
||
|
AC耦合输出模式 |
接口形式 |
单端 |
|
|
输出电平范围(正弦，单端) |
50mVpp～1.5Vpp（≤1.3GHz）， 50mVpp～700mVpp（≤2.0GHz） |
||
|
输出电平准确度 |
±5%设置值±35mV（≤700mVpp） ±5%设置值±50mV（≤1.5Vpp） |
||
|
正弦波（DC耦合输出模式） |
谐波失真 (@300mVpp) |
≤-71dBc（@2MHz）， ≤-65dBc（@10MHz）， ≤-50dBc（@200MHz）， ≤-42dBc（@ 500MHz） |
|
|
非谐波失真 (@500mVpp) |
≤-71dBc（@ 100MHz）， ≤-68dBc（@ 500MHz）， ≤-65dBc（@ 1000MHz）， ≤-50dBc（@ 1500MHz）， ≤-50dBc（@ 2000MHz） |
||
|
单边带相位噪声 (@10kHz， 500mVpp) |
≤-122dBc/Hz（@ 500MHz）， ≤-118dBc/Hz(@1000MHz) ≤-112dBc/Hz （@2000MHz） |
||
|
脉冲波/方波（DC耦合输出模式） |
边沿时间可设范围 |
0.48ns～10.08ns（0.32ns步进） |
|
|
边沿时间准确度 |
±0.5ns±10%设置值（10%～90%） |
||
|
上升时间 |
≤1.0ns（10%～90%，函数模式）， ≤250ps（典型值，任意波模式） |
||
|
过冲 |
≤8%（边沿时间设置为0.48ns） ≤7%（边沿时间设置为0.8ns） ≤6%（边沿时间设置为1.12ns） |
||
|
抖动（RMS，典型） |
≤1ps（@100MHz，通道1/2至通道2/1） |
||
|
任意波 |
波形长度 |
2GSa/通道 |
|
|
非易失存储 |
内置硬盘，不低于100GBytes |
||
|
触发特性 |
外触发门限电平 |
-4V～+4V可设 |
|
|
外触发沿选择 |
上升、下降 |
||
|
外触发输入高低电平持续时间 |
≥6.4ns |
||
|
内部固定间隔触发的最长时间间隔 |
13.7s（3.2ns步进） |
||
|
最大可设触发延时 |
3.3ms（3.2ns步进） |
||
|
内触发输出 |
≥0.9Vpp脉冲（50欧负载） |
||
|
同步特性 |
通道间同步 |
≤50ps（函数模式） ≤10ps（任意波模式） |
|
|
可编辑脉冲信号发生（选件） |
数目 |
最多支持1024个自定义子脉冲 |
|
|
子脉冲最长周期 |
0.421s（200ps步进） |
||
|
子脉冲最长高电平时间 |
0.42s（200ps步进） |
||
|
每个子脉冲循环次数 |
1～1023次 |
||
|
复杂干扰信号发生（选件，任意波方式） |
干扰信号形式 |
射频噪声干扰、噪声调频干扰、噪声调幅干扰、噪声调相干扰、SMSP干扰、C&I干扰 |
|
|
调频格式 |
线性调频、二相码、伪随机编码、步进频 |
||
|
卷积信号类型 |
噪声、方波、三角波 |
||
|
复杂电磁环境信号发生（选件，任意波方式） |
支持信号类型 |
脉冲雷达、WIFI、噪声等 |
|
|
数量 |
每种信号最多3个 |
||
|
雷达信号生成（选件，任意波方式） |
信号类型 |
窄脉冲、线性调频、非线性调频、二项码、多项码、伪随机、步进频率 |
|
|
捷变频 |
脉间、脉组间、无捷变频 |
||
|
IF/RF信号生成选件（选件，任意波方式） |
调制类型 |
AM/FM/PM/ASK/FSK/PSK/QAM/APSK |
|
|
载波 |
单载波、多载波 |
||
|
数据源 |
全0、全1、伪随机码 (7, 9,15, 20, 23）、自定义、文件输入 |
||
|
IQ矢量基带信号发生（选件，任意波方式） |
类型 |
AM/FM/PM/ASK/FSK/PSK/QAM/APSK |
|
|
滤波器 |
矩形、三角、RRC、RC、GAUSS |
||
|
数据源 |
全0、全1、伪随机码 (7, 9,15,20, 23）、自定义、文件输入 |
||
|
接口 |
波形输出 |
SMA差分 |
|
|
外部触发输出、 内触发信号输出 |
BNC |
||
|
10MHz参考输出、10MHz参考输入 |
BNC |
||
|
系统接口 |
USB2.0、USB3.0、网口、DP显示接口等 |
||
|
战术特性 |
供电电源 |
220V（50Hz±5％） |
|
|
功耗 |
<200W |
||
|
显示 |
10.1英寸彩色TFT-LCD |
||
|
外形尺寸 |
宽×高×深 = 426mm×175mm×458mm（不含把手和防护底角） |
||
|
工作温度 |
0℃～+40℃ |
||
|
存储温度 |
-40℃～+70℃ |
||
|
重量 |
约16.5kg |
||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 1652B | 函数/任意波形发生器 | 5GSa/s（10GSa/s），标配双通道 |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1652B -H03 | 英文面板套件 | 英文橡胶按键、标牌、说明书 | |
| 1652B -H02 | 四通道选件 | 标配双通道，此选件可扩展为四通道 | |
| 1652B -H01 | SMA射频同轴电缆 | 低损耗稳相电缆 |
软件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1652B-S08 | DUC矢量调制校准选件 | 内置DUC模式校准选件（单通道输出宽带中频信号，外接用户上变频器完成变频，1652B通过网线连接用户信号分析仪进行自动校准），提升宽带调制信号的质量。4个通道可独立校准 | |
| 1652B-S07 | IQ矢量调制校准选件 | 内置I/Q输出模式校准选件（两个通道分别输出I信号、Q信号，外接用户矢量源完成上变频，1652B通过网线连接用户信号分析仪进行自动校准），提升宽带调制信号的质量。通道1通道2为一组，通道3通道4为一组 | |
| 1652B -S06 | LFM等信号发生选件 | 详见“技术规范” | |
| 1652B -S05 | IF/RF信号生成选件 | 详见“技术规范” | |
| 1652B -S04 | 可编辑脉冲信号发生选件 | 详见“技术规范” | |
| 1652B -S03 | 复杂电磁环境信号发生选件 | 详见“技术规范” | |
| 1652B -S02 | 复杂干扰信号发生选件 | 详见“技术规范” | |
| 1652B -S01 | IQ矢量基带信号发生选件 | 详见“技术规范” |
标配附件
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 2 | 编程手册 | 1本 | |
| 5 | 产品合格证 | 1个 | |
| 3 | 三芯电源线 | 标准三芯220VAC电源线1根 | |
| 1 | 用户手册 | 1本 |
