产品介绍

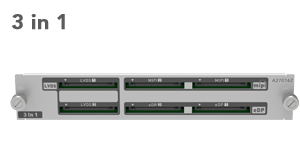

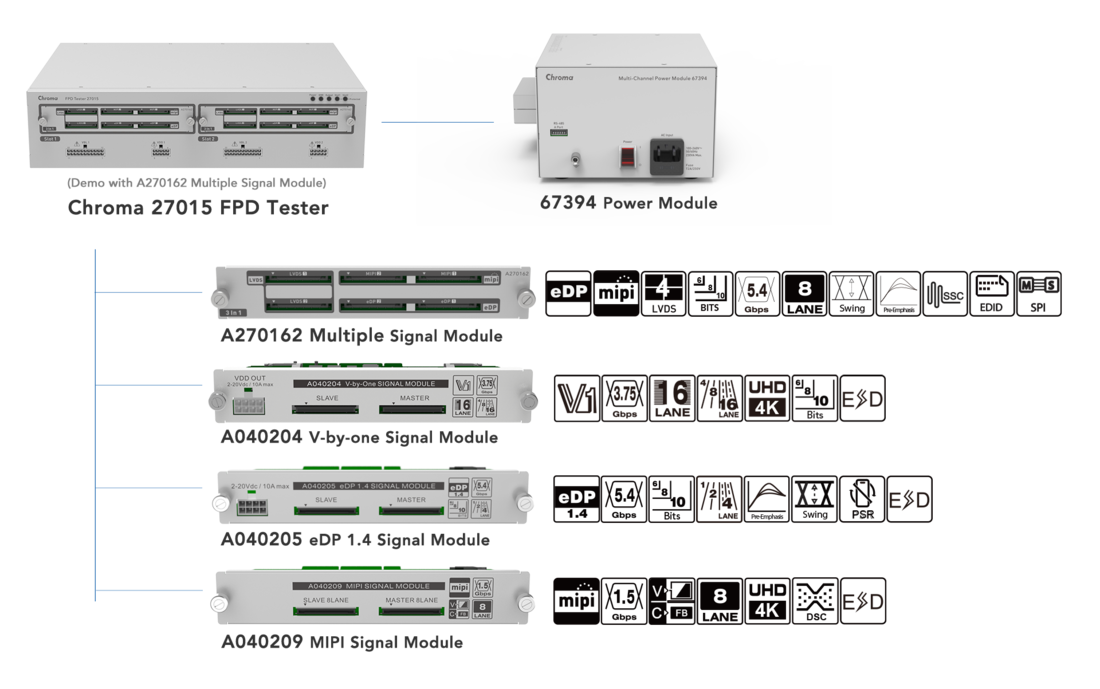

*搭配A270162 多组信号模块 为例
为符合现今多样性及未来信号变化之需求，一机支持多种信号模块，达到节省生产成本且未来永续性之宗旨，用戶可依据检测应用，选择最合适的方案：

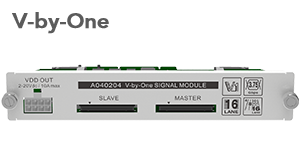

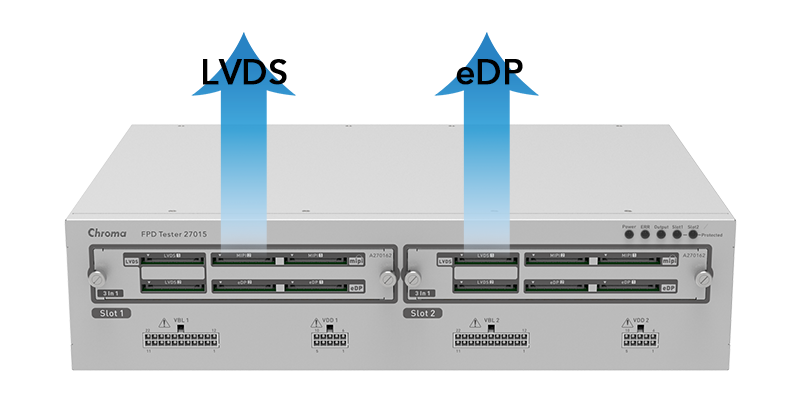

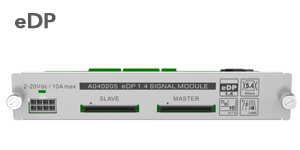

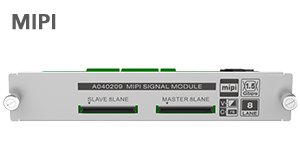

27015双槽设计可同时检测多种不同被测物，一机支持多种信号模块MIPI、eDP、 LVDS（A27016x系列），在经济性的考虑并可兼容A04020x系列提供MIPI、eDP、V-by-One信号模块，提供用户对应之不同信号测试应用，完整满足各种尺寸的车载面板检测需求。

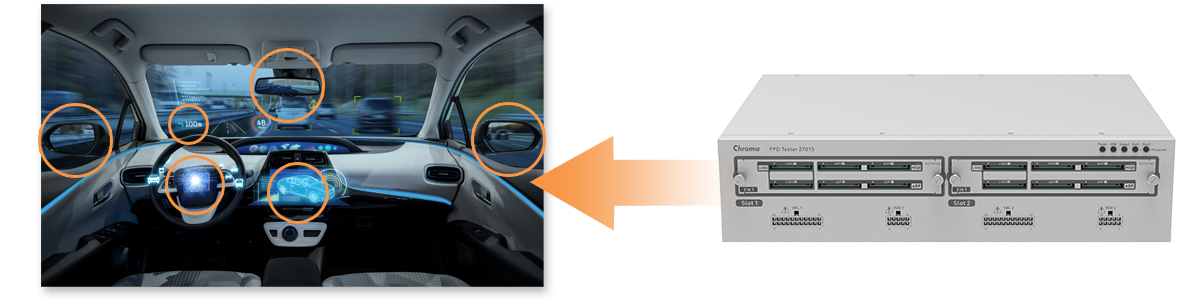

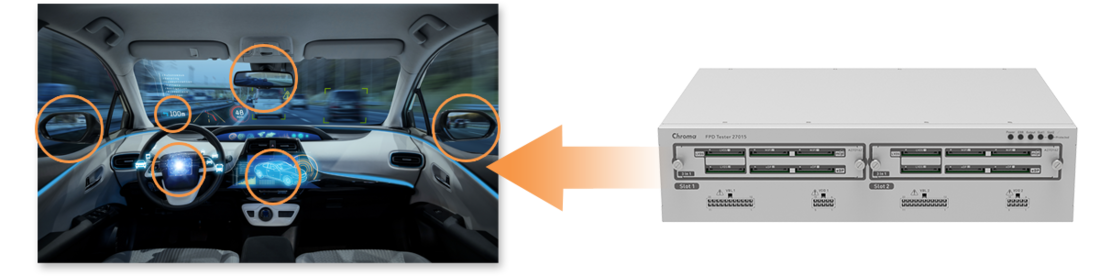

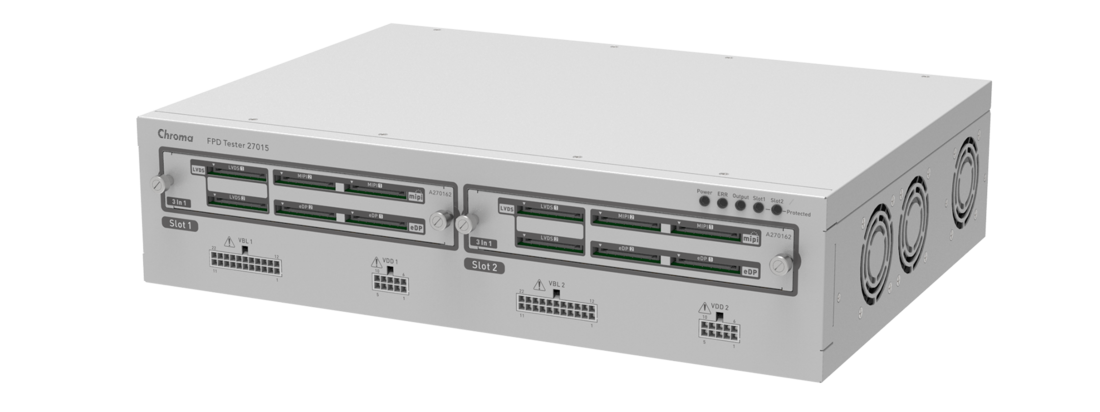

27015为一款针对驾驶信息、影音娱乐画面在特殊尺寸和分辨率的车载多功能显示模块测试方案，双槽设计可同时或分时检测多种信号接口的待测物，用戶依据检测需求搭配各种信号模块，可与工厂自动化结合并提高生产效率。

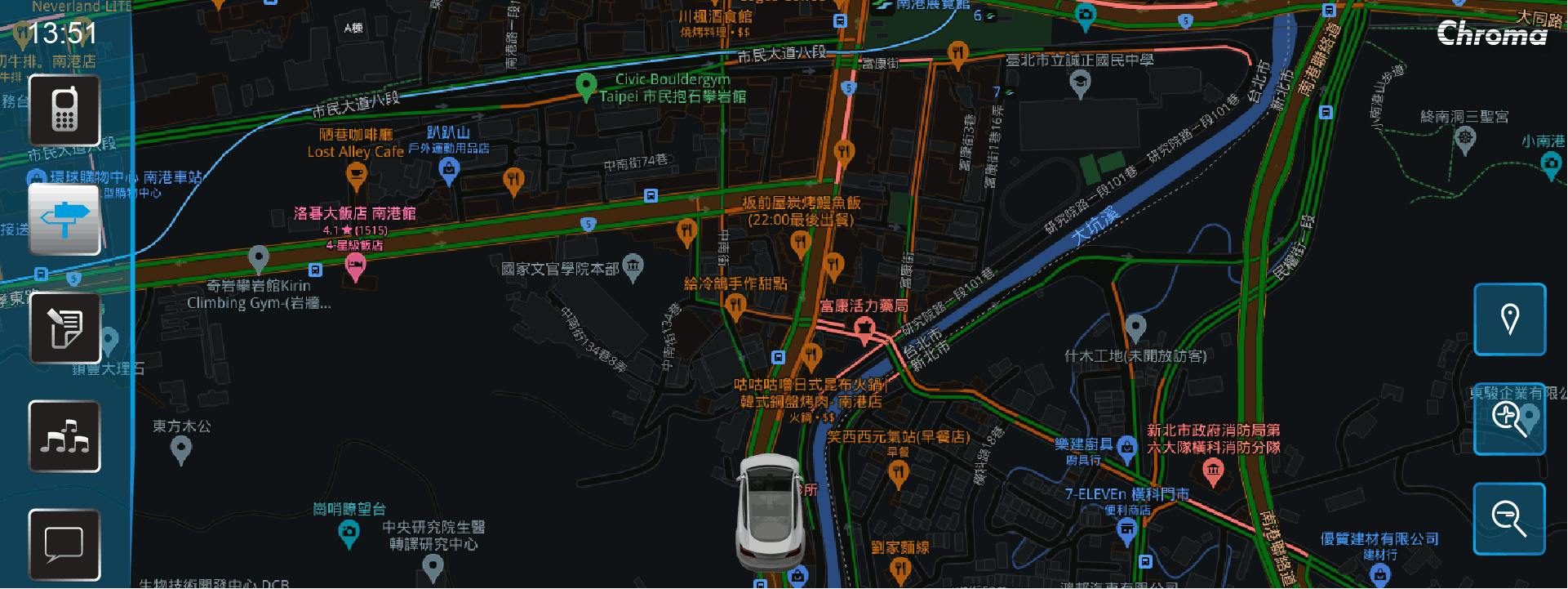

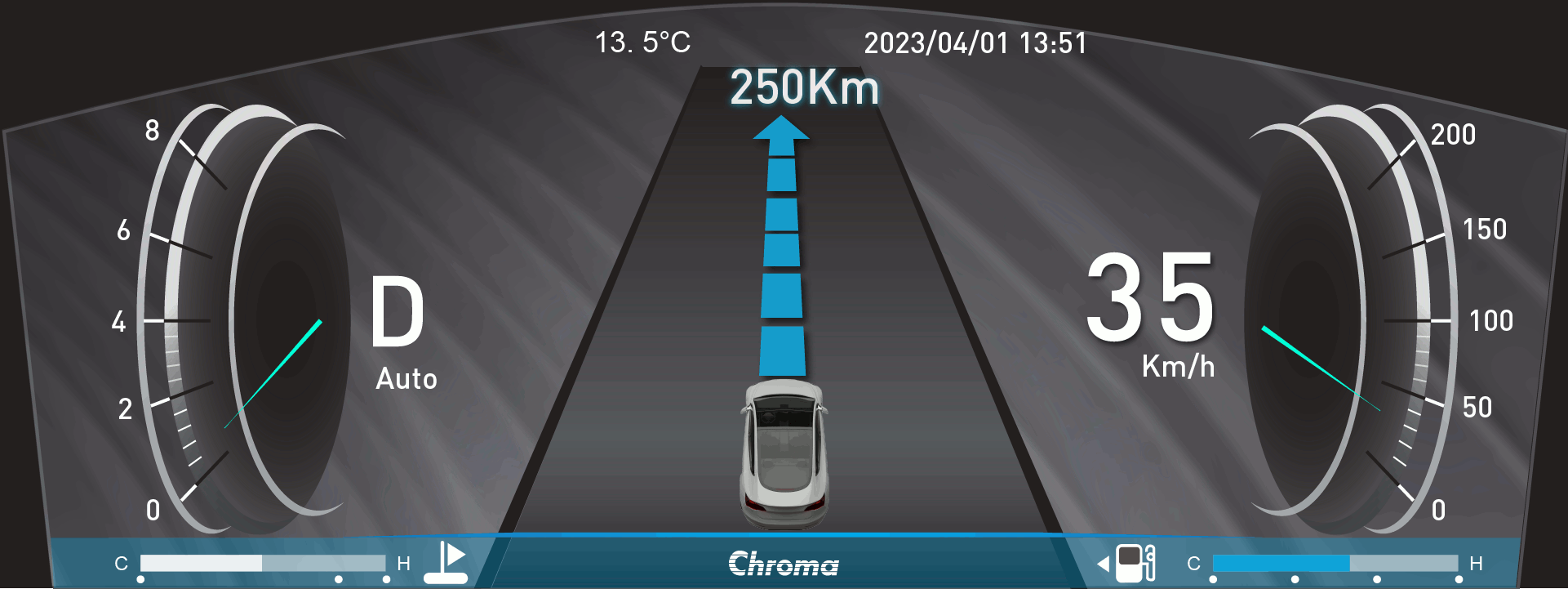

▲ Cluster Instruments Display
▲ Central Infotainment Display
内建4+4组可程序直流电源满足各种车载面板之检测需求，VBL与VDD最大输出功率分别为150W（5~55V/10A max）与45W（1~15V/3A max），用户可于软件（FPD Master）进行编辑电压最小调整单位为0.001V/step，高精度且稳定的输出直流电压可仿真被测物各种测试情况，同时提供额外的正负电源ELVDD（1.5~12V/1A max）与 ELVSS（-12~-1.5V/1A max）可作为接口、偏压、驱动之用途。

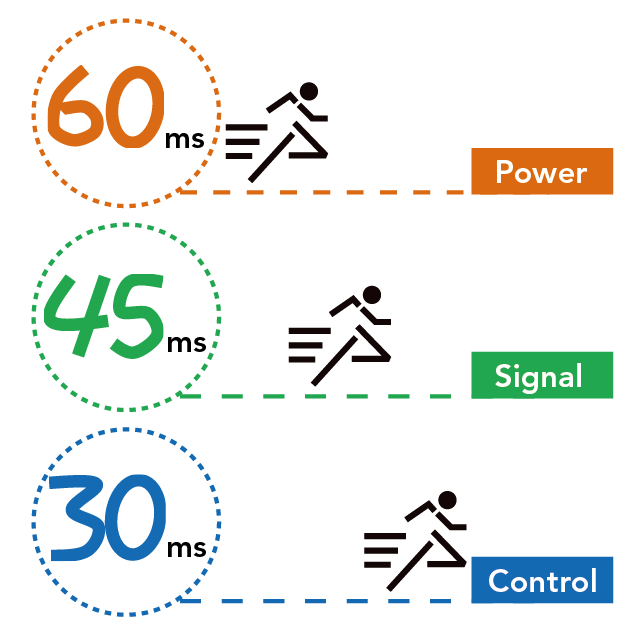

本机可提供电源、信号、控制脚位各别独立启动，可编辑时序最小单位为1ms。用户自行设定电源、信号、控制脚位的输出领先/落后之时序，关闭时序亦可以依据用户需求设定。

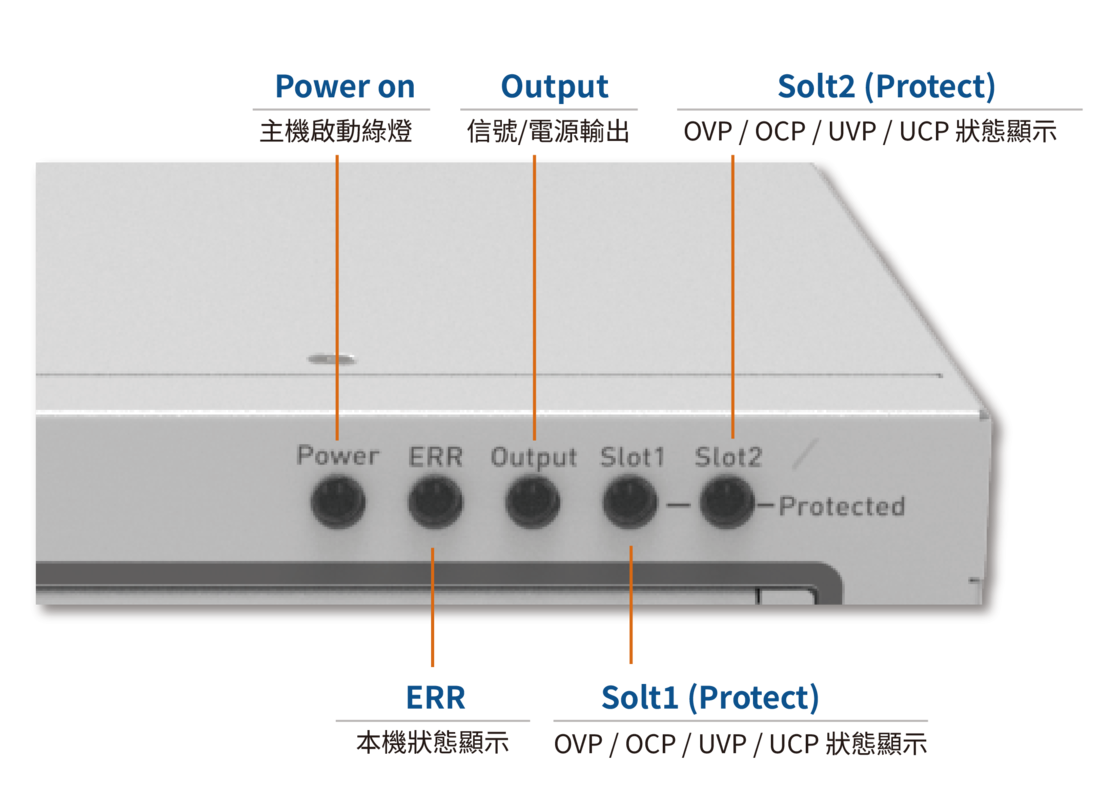

27015提供过电压保护OVP（Over Voltage Protection）、过电流保护OCP（Over Current Protection）、低电压保护UVP（Under Voltage Protection）与低电流保护UCP（Under Current Protection），用户可自行设定保护极限值，当输出过程中侦测被测体电流、电压超过设定值时，立即启动保护装置避免产品损坏。
为避免待测体因电源启动产生的涌浪电流（Inrush Current）误触发保护机制，本机提供延迟启动保护功能（Protection Delay Time）确保测试正确性。
在连接测试过程中，往往因缆线、接头、距离造成电源传输之压降而影响测试之准确性，因此本机台也同时具备远程电压补偿功能（Remote Sense）对监测实际电压与设定电压之差别自动调整输出使其达成一致。

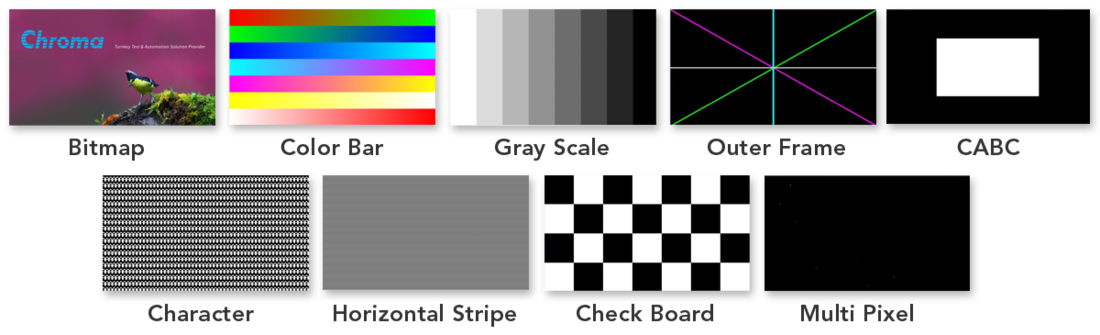

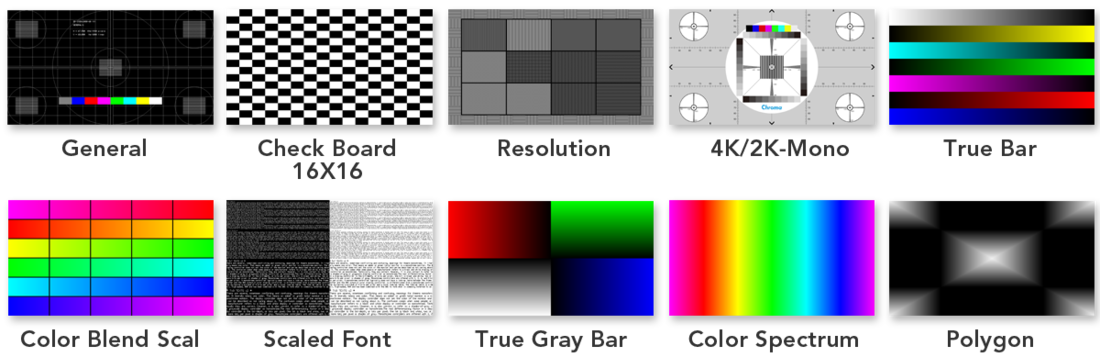

27015内建eMMC嵌入式多媒体卡，依据图片分辨率可内存约341张至1365张BMP图档，每个BMP最高分辨率为8K，除了运用已内建的图片外，用户可自行增加测试图形，满足多样化的测试需求。
*依据模块分辨率决定
所属FPD Master软件支持eDP、MIPI、LVDS等不同信号模块之设定功能，当用户选择欲检视之模块后实时显示对应参数，每个模块储存可达100组设定。

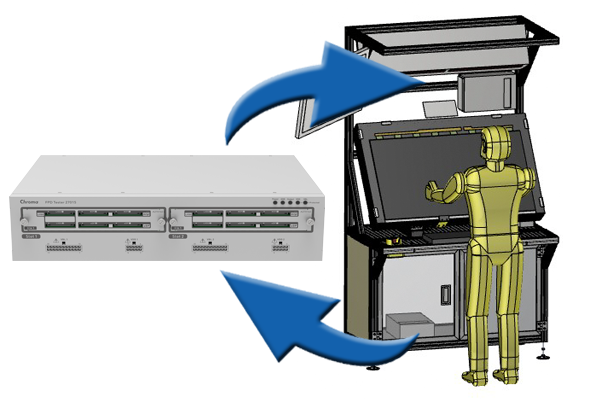

Chroma提供完整（整线体/单站）的液晶模块自动化测试解决方案，27015体积大小适用于产线空间之设计，可透过专业技术咨询、软件研发及整体技术解决方案服务，协助客户找到最适切之生产与研发的检测应用。

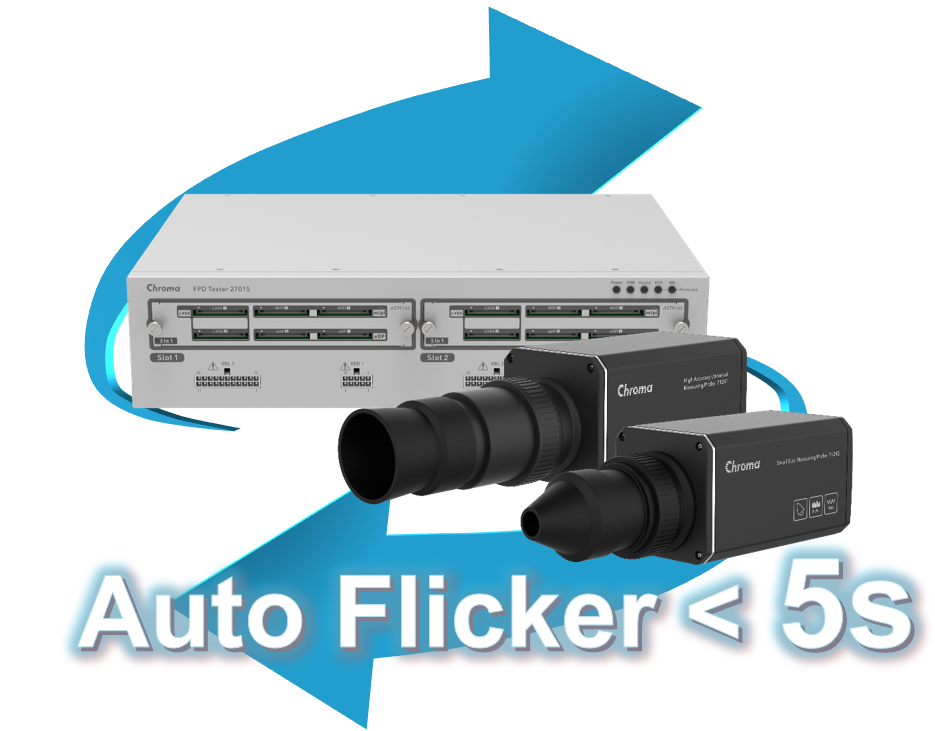

27015平面显示测试器提供完整车载显示量测应用，可透过GO/NOGO软件控制，结合71241高精度通用测量探头、71242小尺寸量测探头进行自动闪烁调整（Auto Flicker）应用的测试功能、量测图像及数据储存并产出报告，整体调整到最佳可于小于5秒内完成自动Flicker 调整测试步骤（FMA<3%以下），提供用户多元、完整的车载光学显示检测方案。
*需搭配调整数据（PMIC）与面板设定

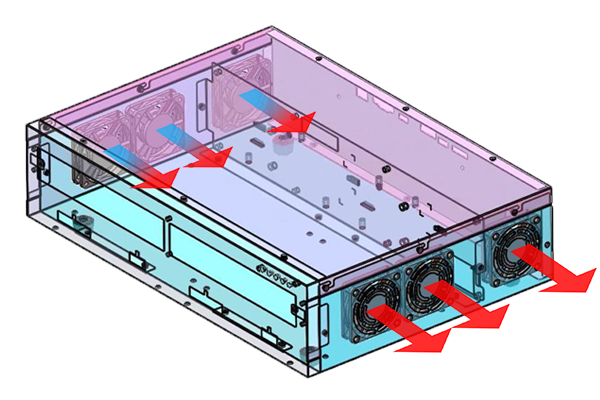

为了维持主机可在最佳的工作温度中正常运作并降低能源消耗，Chroma 27015配备智能型风扇系统来监控内部区域温度变化，透过脉冲宽度调变（Pulse Width Modulation, PWM）方式自动调节风扇流速，减少工作环境之噪音并提高使用年限。

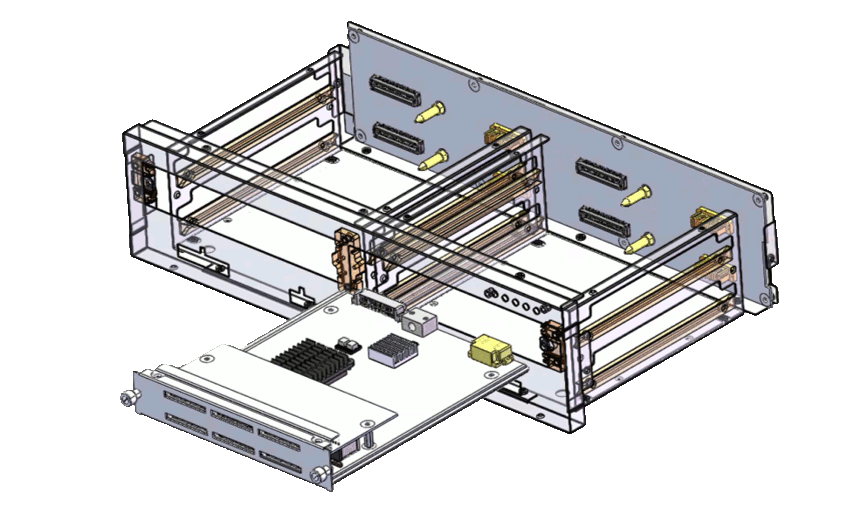

方便用户可快速便利安装27015搭配信号模块，主机采用浮动连接（Floating Connector）与导轨分为两段式，第一段为前宽后窄卡榫式设计以利使用者对位，与第二段安装模块侧边设计模块导引机制，提供用户透过导轨轻松将信号模块导入正确位置。

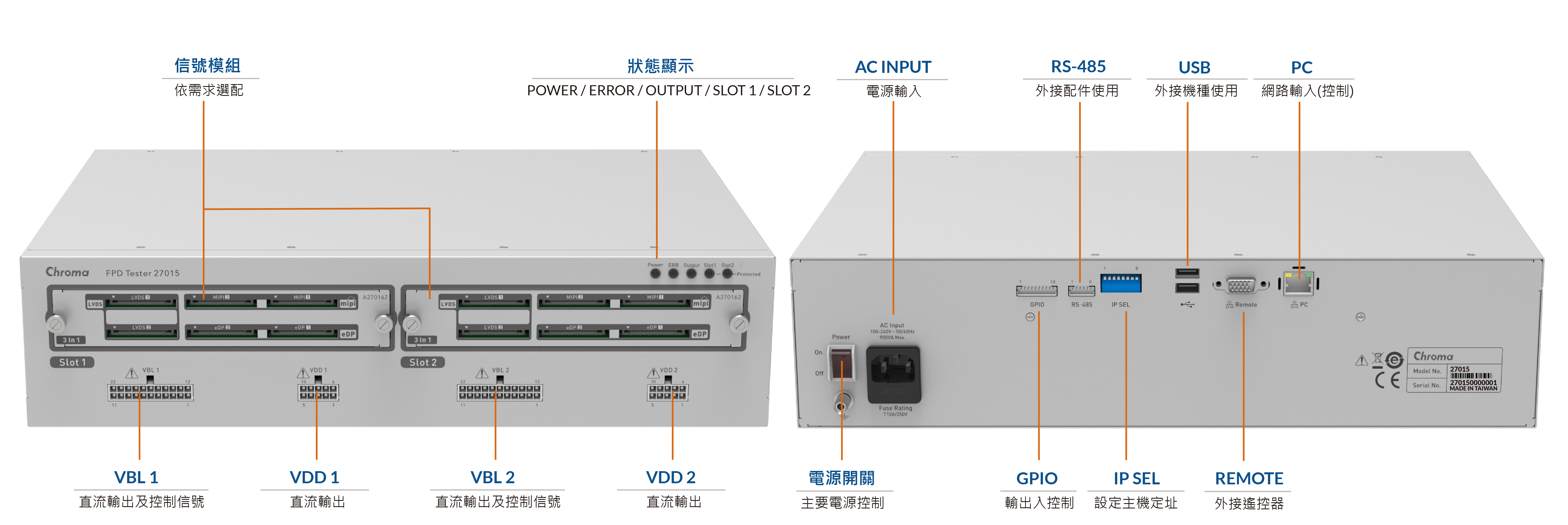

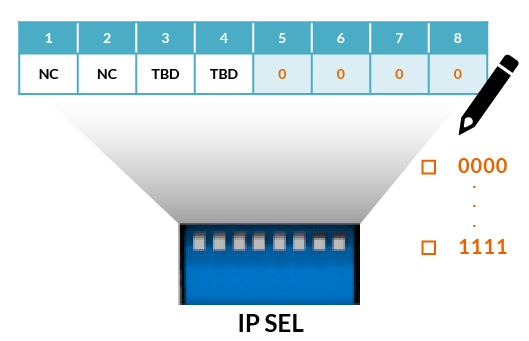

针对车载面板生产自动化生产时，可能会遇到停机或故障的情况，27015具备IP SEL提供设定主机身份寻址功能，用户可远程直接管理同网域联机控制27015主机，最多可同时设置16台27015进行控制输出、除错、程序更新等功能，以大幅降低等待现场除错和解析程序的时间，提高整体产能。
