用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 2918 | 平面显示测试器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |

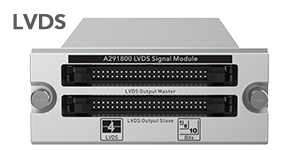

| A291800 | LVDS信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |

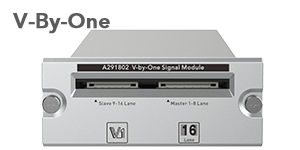

| A291802 | V-By-One信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |

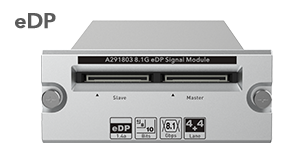

| A291803 | eDP信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 67393-120-480 | 平面显示测试器电源模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A040206 | 远端控制盒 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| Licensed Pattern | 超高分辨率广色域测试图 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品介绍

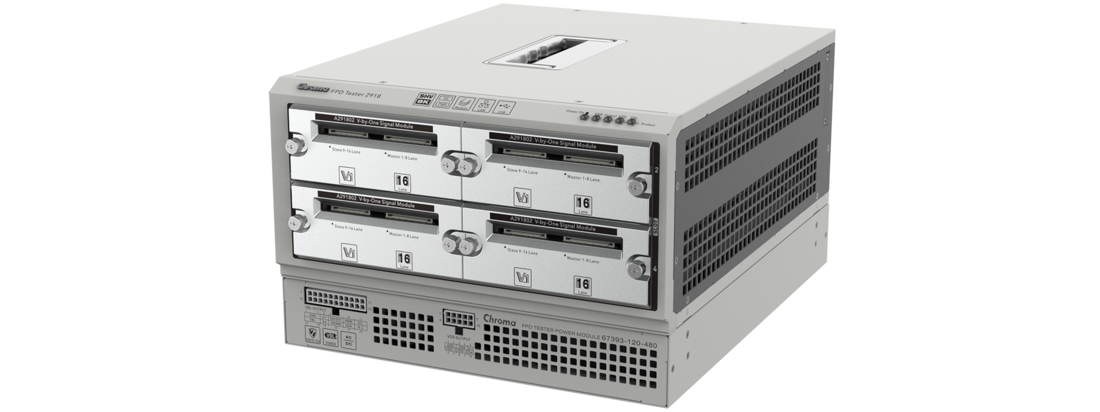

*搭配A291802 V-by-One Signal Module为例
为符合现今多样性及未来信号变化之需求，一机支持多种信号模块，达到节省生产成本且未来永续性之宗旨，最高可搭载4片信号模块，用户可依据检测应用，选择最合适的组合方案：

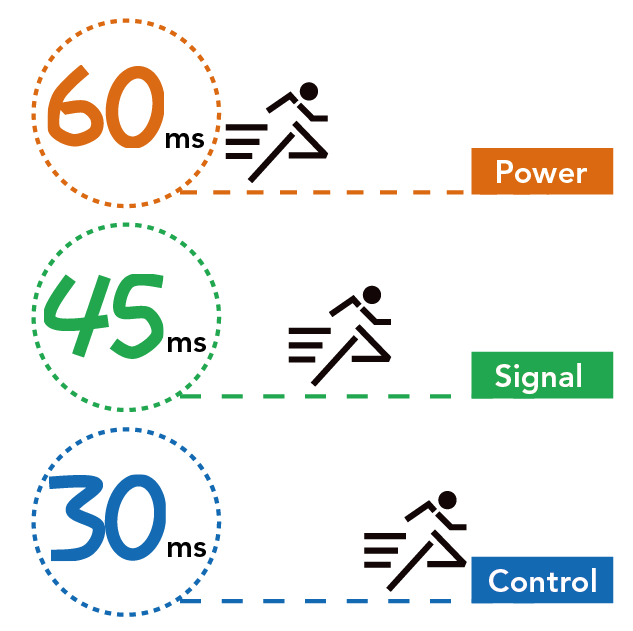

本机可提供电源、信号、控制脚位各别独立启动，可编辑时序最小单位为1ms。用户自行设定电源、信号、控制脚位的输出领先/落后之时序，关闭时序亦可以依据用户需求设定。

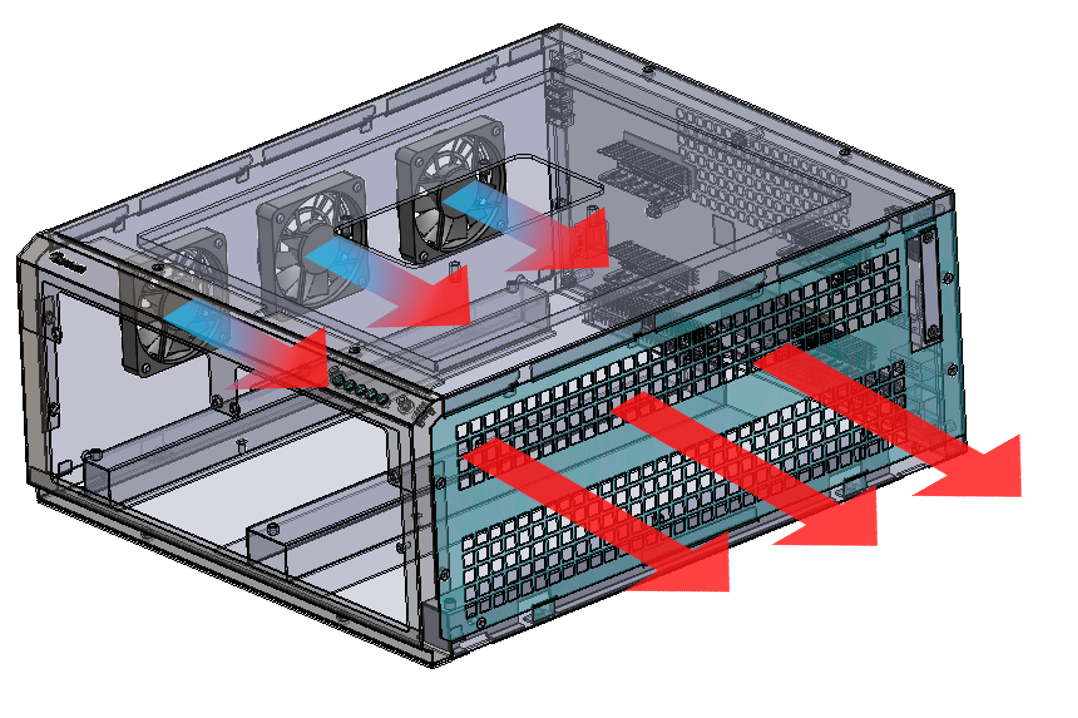

配备智能型风扇系统可监控主机及模块间温度之变化，透过PWM(Pulse Width Modulation)方式自动调节风扇流速，减少工作环境之噪音并同时维持机体最佳运作温度，提高使用年限。

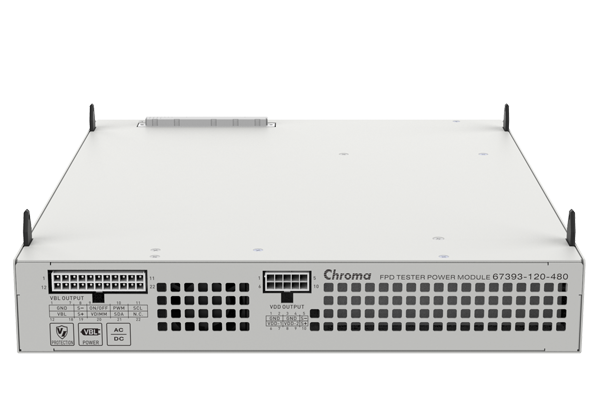

2918主机可搭配平面显示测试器电源模块(67393-120-480)，最大输出电流可达11A@12V (VDD)与20A@24V (VBL) ，用户可于FPD Master软件进行编辑电压最小调整单位为0.1V/step，输出稳定连续的直流电压，提供用户可自行设定电源之应用，可完整满足TV与Monitor功耗之需求。

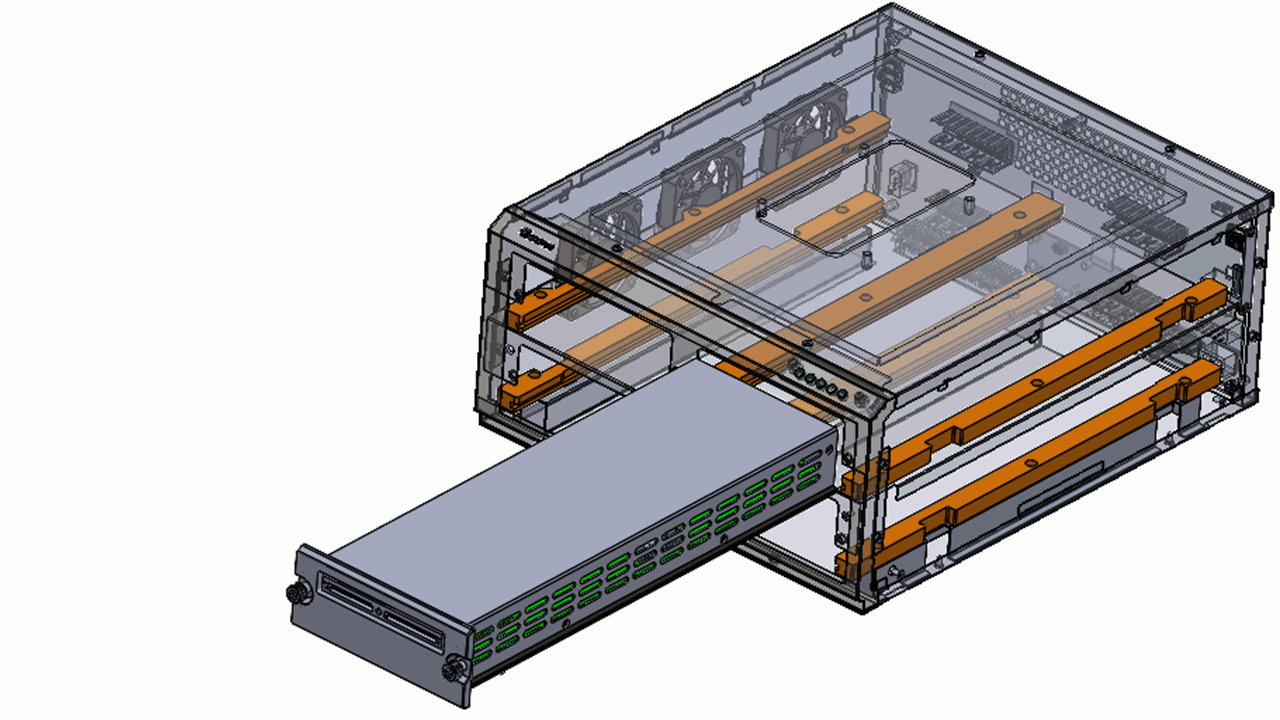

方便用户可快速便利安装2918之信号模块，主机导轨为两段式前宽后窄设计与安装模组侧边设计模块导引机制，提供用户透过导轨轻松将信号模块导入正确位置。
2918 提供过电压保护OVP(Over Voltage Protection)、过电流保护OCP(Over Current Protection)、低电压保护UVP(Under Voltage Protection)与低电流保护UCP(Under Current Protection)，用户可自行设定保护极限值，当输出过程中侦测待测体电流、电压超过设定值时，立即启动保护装置避免产品损坏。
为避免被测体因电源启动产生的涌浪电流(Inrush Current)误触发保护机制，本机提供延迟启动保护功能(Protection Delay Time)确保测试正确性。

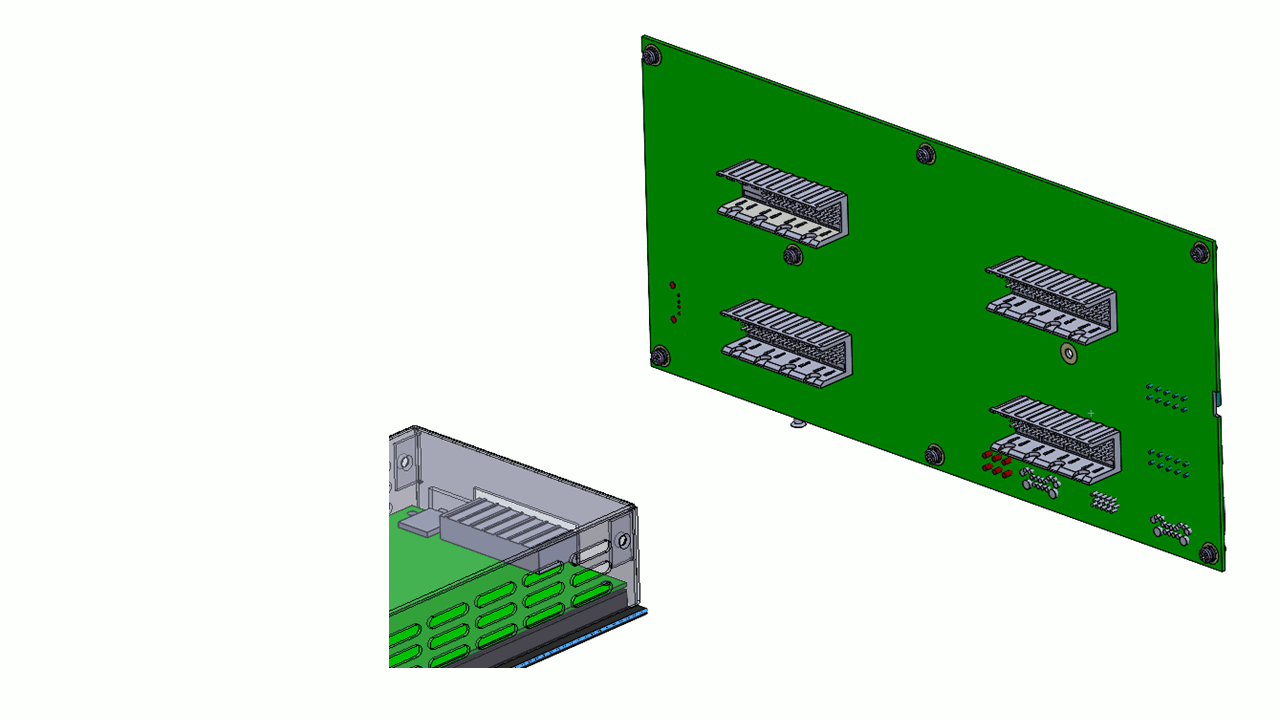

2918主机及模块采用高精密军工等级之连接器(DIN connector)，可确保高速同步传输特性及稳定可靠之机械强度耐受性。
2918平面显示测试器提供可替换式LVDS、V-by-One、eDP等信号模块设计，各信号模块独立内建高速绘图核心处理器，客户可依需求选配，并支持2918主机扩增分析，分离式电源模块设计延长使用年限，降低汰旧换新之成本，以达到未来信号延续使用性。
2918主机与电源模块(67393-120-480)采分离式设计，隔离热源与电磁干扰(Electromagnetic Interference)，用户可因应未来电源需求更新或置换。
在连接测试过程中，往往因缆线、接头、距离造成电源传输之压降而影响测试之准确性，因此2918具备远端电压补偿功能(Remote Sense)对监测实际电压与设定电压之差别自动调整输出使其达成一致。

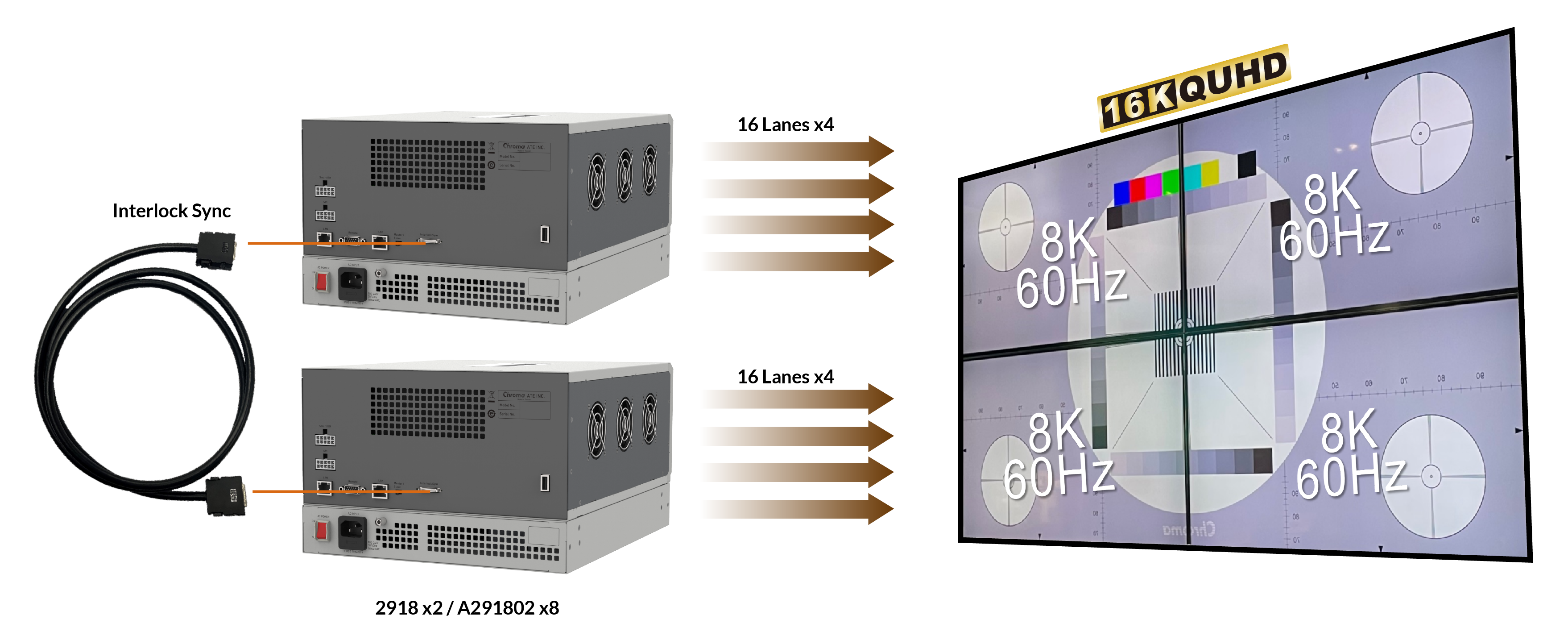

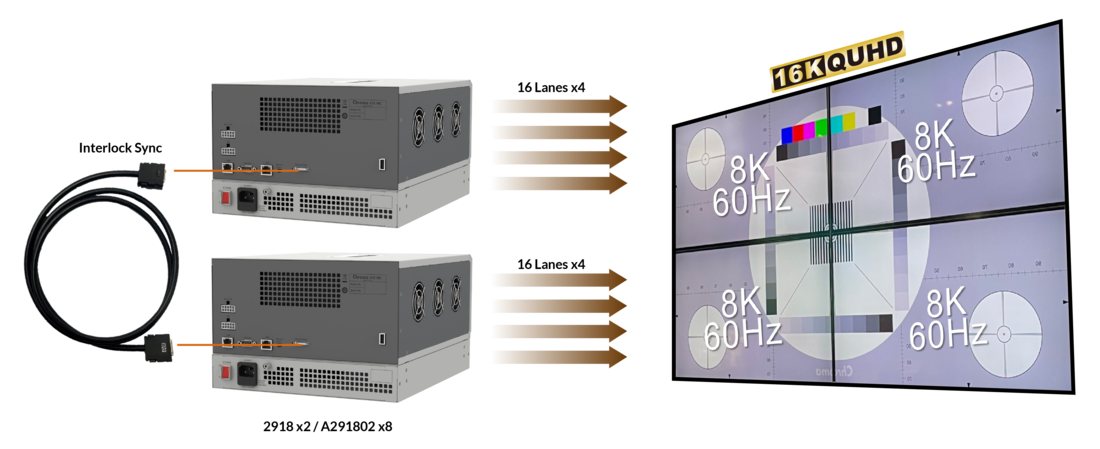

透过Interlock Sync串接主机延伸应用，结合2台2918主机，达成8个信号模块同步输出，支持更高分辨率的测试需求，如：V-by-one的接口应用，可支持至128 Lanes信号传输于16K QUHD(Quad Ultra High Definition)@60Hz，用户透过FPD Master软件可同步控制2台主机(Master / Slave)做信号输出参数设定。

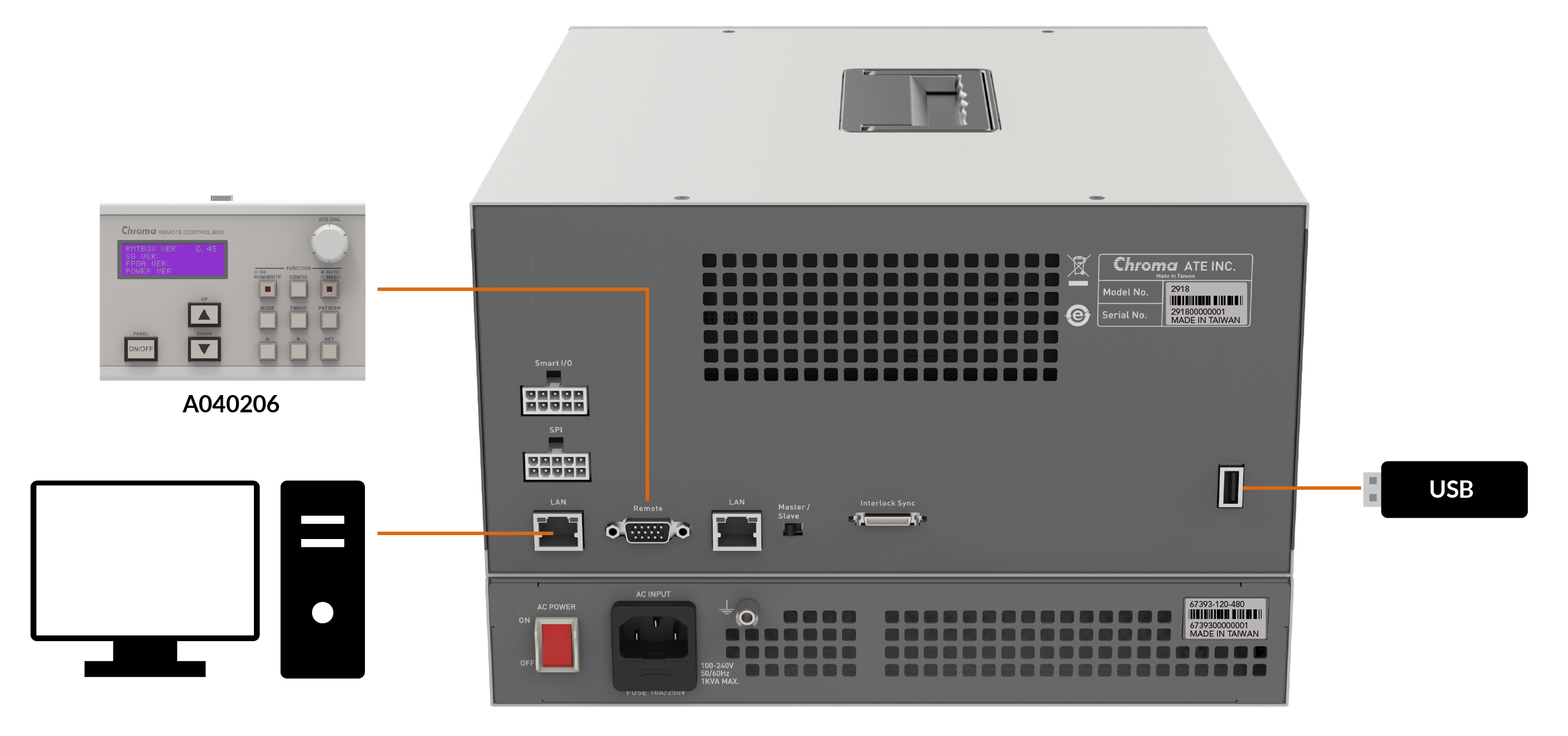

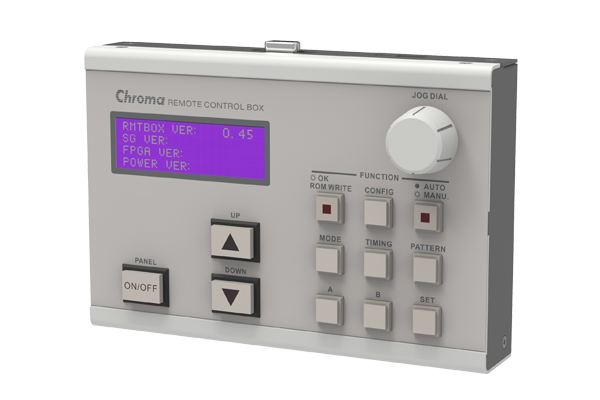

用户可透过系统连接个人电脑或外接A040206远端控制盒控制Chroma 2918 平面显示器测试器主机，亦可透过USB端口进行韧体及图档的更新。

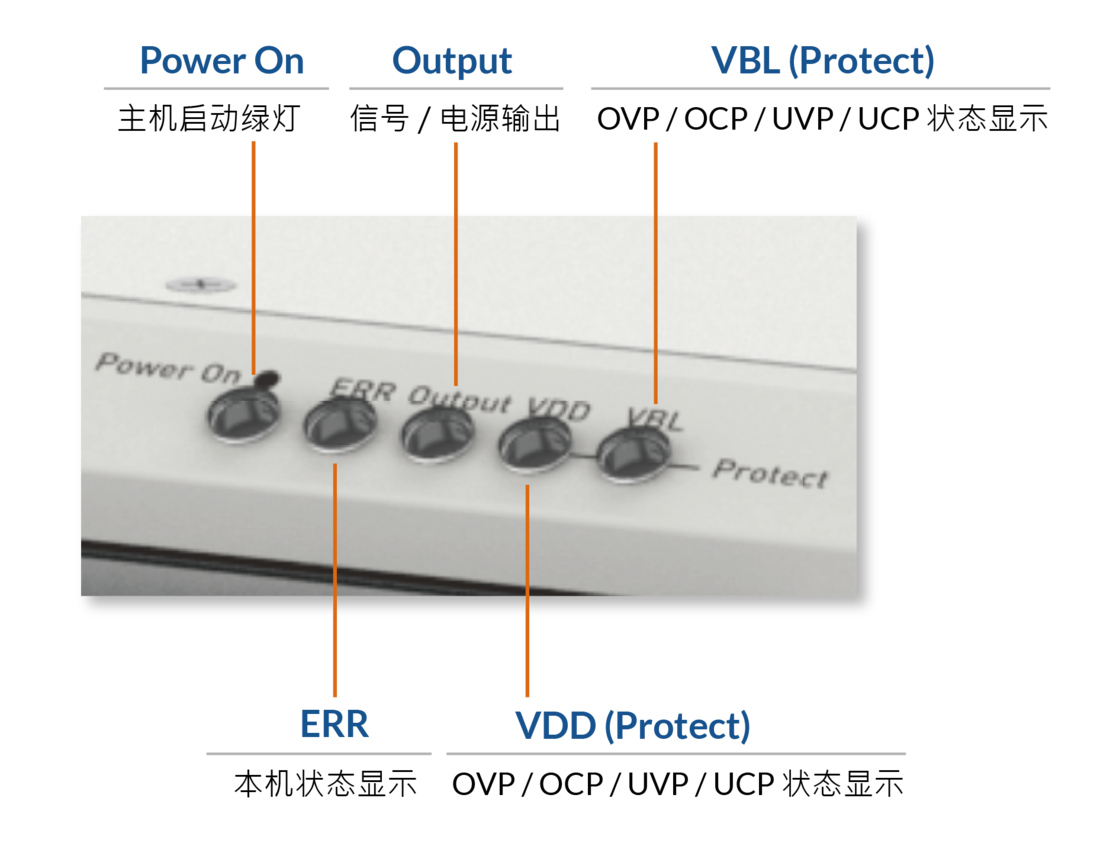

透过显示灯号的指示，让用户可快速了解 2918平面显示测试器的状态，即时确认被测物和测试现况。

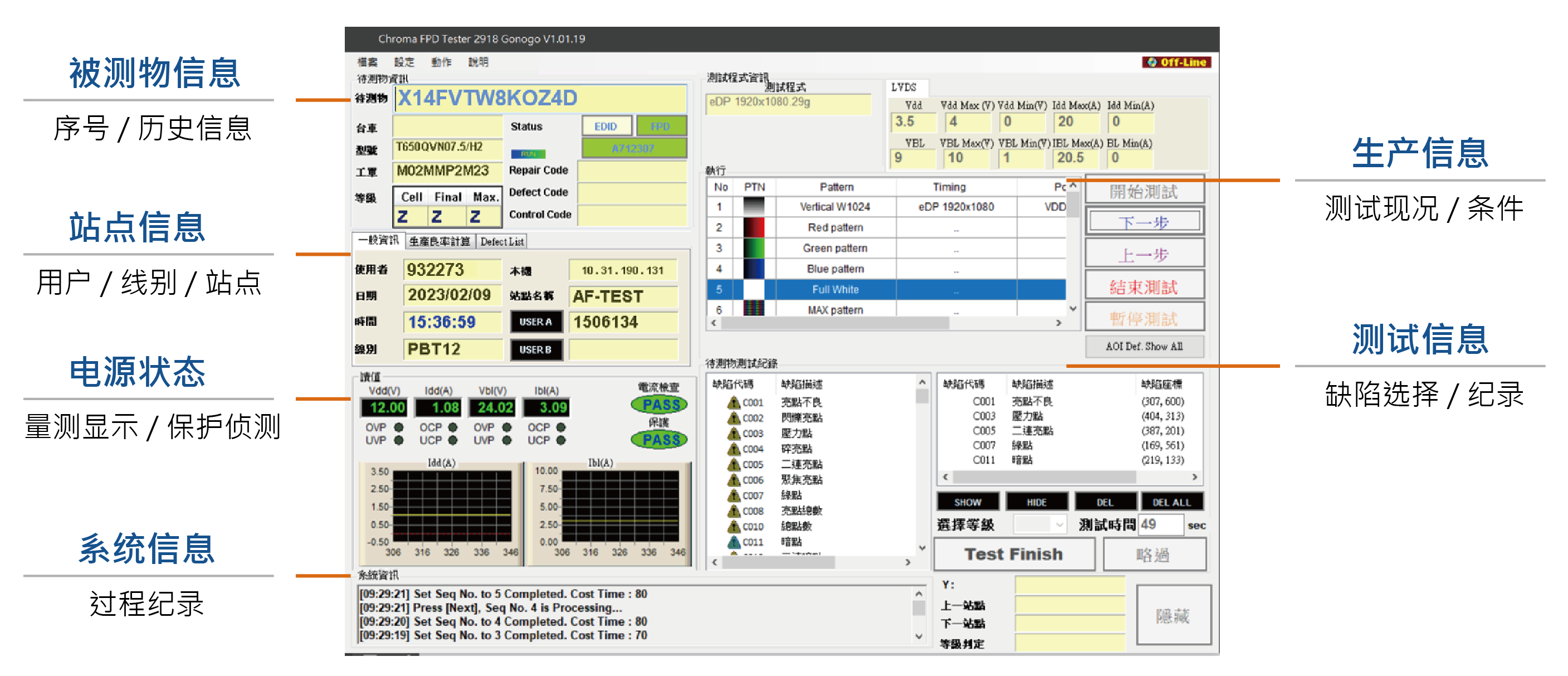

在生产测试搭配电脑于产线应用时可使用定制化GO/NOGO软件，提供管理者预先设定作业员权限，统一系统管理模式，减少人为错误操作。 (选配)
FPD Master软件内建Timing Wizard功能，用户可使用Timing Wizard设定标准Timing参数，或自行定义水平与垂直的Timing参数，软件可自动运算点频率(pixel rate)、设定色深(color depth)，亦可设定显示、水平与垂直的同步信号极性(polarity)，满足多样化之测试需求。

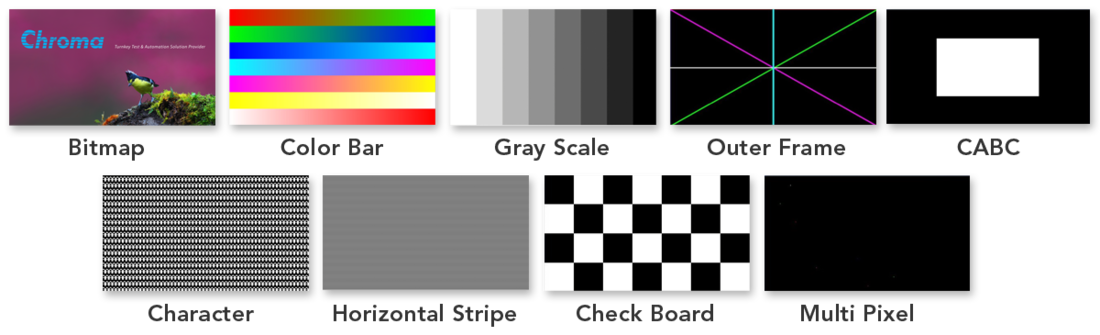

FPD Master软件配备9种之测试图形，包含Bitmap、Color Bar、Gray Scale、Outer Frame、CABC、Character、Horizontal Stripe、Check Board、Multi Pixel等样式，用户可任意组合编辑测试图形之呈现方式、颜色，建立各种测试所需之几何图像。
