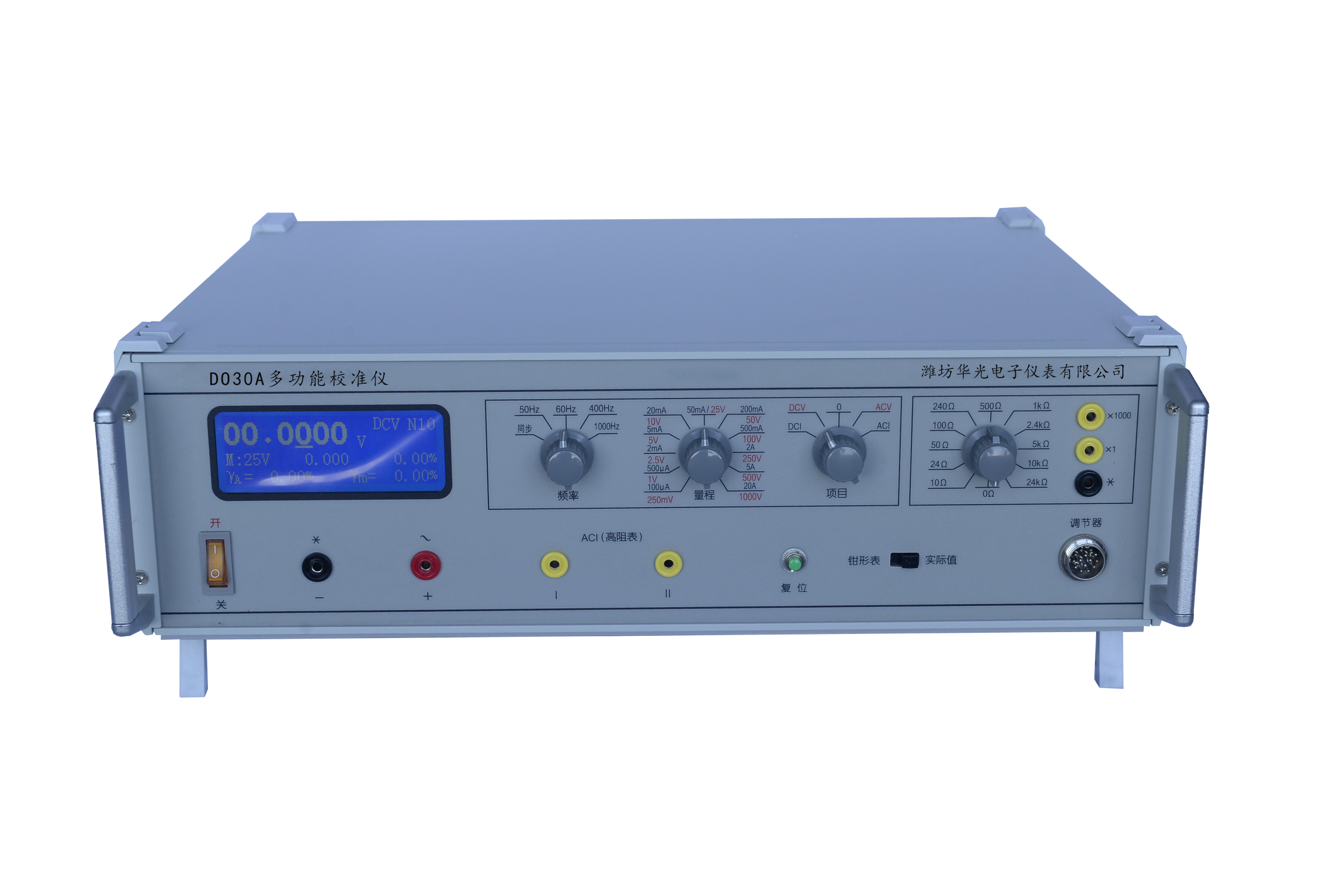

DO30A多功能校准仪

一、用途、特点

多功能校准仪（以下简称校准仪）是具有五位半LCD液晶屏数字显示输出值，并可同屏显示被检表误差、误差修正值、输出量百分比、被检表满度值、步进值、频率等参数的交直流电压、电流校准源。另设有22档标准电阻器组，方便校准万用表电阻档。备有RS232接口实现数据自动处理功能。

校准仪采用先进的稳幅、功放、保护新技术，使其稳定性好、精度高、量程宽、分档细、安全可靠；幅值调节选择数字键式控制和编码器调节组合，使其控制灵活，反应迅速，实现定值输出和连续调节的不同需求，使用更加方便快捷。适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2级以上电流、电压表。广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修等。

二、主要功能

2.1 5位半LCD数字显示输出量，同屏显示档位、量程、被检表示值误差r_A和引用误差r_m、误差修正值、输出量百分比、被检表满度值、频率、步进值，按实际值和百分比两种方式同时显示输出量，即时读出被检仪表的误差，省时省力。

2.2 采用调节器键盘控制输出量的增减。调节器上有键盘和编码器两种配置，光标初始位置在最后一位，按左右箭头可移动至除第一位数字外的各位数下方。编码器依光标位置增减数值。键盘控制量分为100%/N、10%/N、1%/N、0. 1%/N、0.01%/N（N为4、5、6、10、15）。

2.3交、直流电压输出范围:0～75mV～100mV～125mV～150mV～200mV～250mV～2.5V～5V～10V～25V～50V～100V～250V～500V～1000V,电压最大输出1100V。

2.4交、直流电流输出范围:0～50uA～60uA～75uA～90uA～100uA～500uA～2mA～5mA～20mA～50mA～200mA～500mA～2A～5A～20A,电流最大输出22A。

2.5 除仪器标注的量程外，还可以通过调节器上的满度键进行量程扩展，如250 mV档可扩展为75 mV、100 mV、125 mV、150 mV、200 mV、250mV、300mV具体扩展量程见表2。最大限度满足被检表各种量程检测的需求。

2.6 为满足各类被检表的不同需要，校准仪设有主要输出端子两只，分别为公共端（黑色接线柱）和交直流输出端（红色接线柱）；黑色接线柱与红色接线柱之间是交、直流电压和电流输出端；辅助输出插孔：两只（黄色插孔：标号Ⅰ、Ⅱ）。黑色接线柱与黄色插孔Ⅰ之间是测试10A以内高内阻电流表的输出端。黑色接线柱与黄色插孔Ⅱ之间是测试1A以内高内阻电流表的输出端。
