一、概述

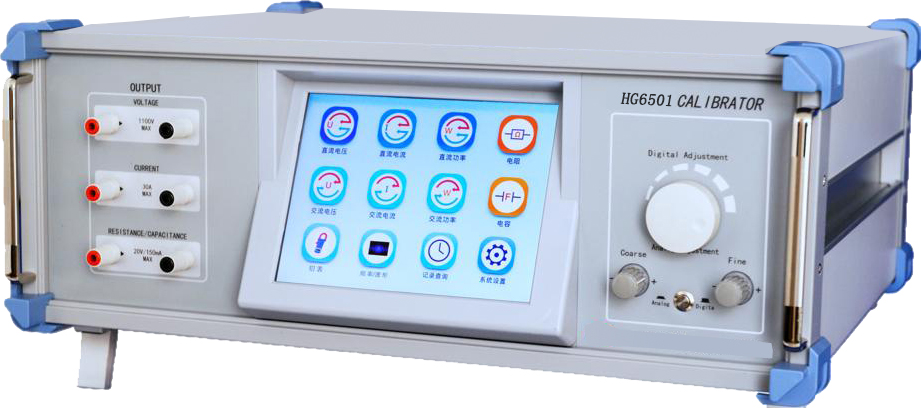

HG6501多功能校准系统是一款多量程、宽范围、高准确度的八位显示并输出的多功能校准系统。该仪器可输出高准确度的直流电压/电流、交流电压/电流、直流功率以及带功率因素控制的交流功率，同时具有电阻模拟、电容模拟、波形输出等功能，适用于检定或校验0.05级以下的各种电压表、电流表、功率表、功率因数表、相位表、频率表、万用表、多用表、交直流钳形表等标定器件，亦可作为标准源使用。

该仪器完全符合JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011 《交直流电表校验仪校准规范》、GB/T 15637-2012《数字多用表标准源通用规范》、GB/T15481-2000 《检测和校准实验室能力的通用要求》、JJF 1059.1-2012《测量不确定度表示与评定》的相关要求，可广泛应用于工矿企业、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修工作等。

二、主要功能及特点

2.1仪器主要功能

本仪器可校验的仪表如下：指示仪表，交流电压表，交流电流表，单相交流功率表，直流电压表、直流电流表、直流功率表，电阻表、电容表、钳形表、频率表、相位表、功率因数表等。

2.2 仪器特点及优势

• 输出范围宽，各个档位调节范围：0%～110%。
• 交直流电压输出最大1100 V,电流最大33A,交流频率范围:45Hz～3kHz。
• 模拟电阻范围:0～220MΩ; 模拟电容输出范围:0.1nF～220uF;连续可调。
• 脉冲输出频率范围（方波正弦波三角波）：1Hz～10MHz；测试信号：5V TTL电平脉冲信号。
• 可准确输出直流功率，交流有功功率、视在功率、功率因数。
• 负载能力强，在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定。
• 具有“定点输出、电位器调节、旋转编码器、步进比例”等多种量值调节方式。
• 配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。
• 可选配50T的线圈，校准量程为1000A的交直流钳形表。
• 可选配万用表钳形表全自动校准系统，实现万用表、钳形表全自动校准，自动换挡、自动读数、自动出具报告。
• 输出具有完善的软硬件保护功能，提高设备长期使用的可靠性。
• 直流输出时可改变输出正负极性；校准指针式仪表时设置有缓变模式。
• 既可用计算机控制，又可脱离计算机独立工作，也支持通过专用计量软件连接打印机打印检测报告。

三、主要技术指标

注：以下指标测试环境温度均为20℃±2℃。

3.1直流电压技术指标

其中，7.5mV以下附加误差±7.5μV
