规格参数
1.产品介绍

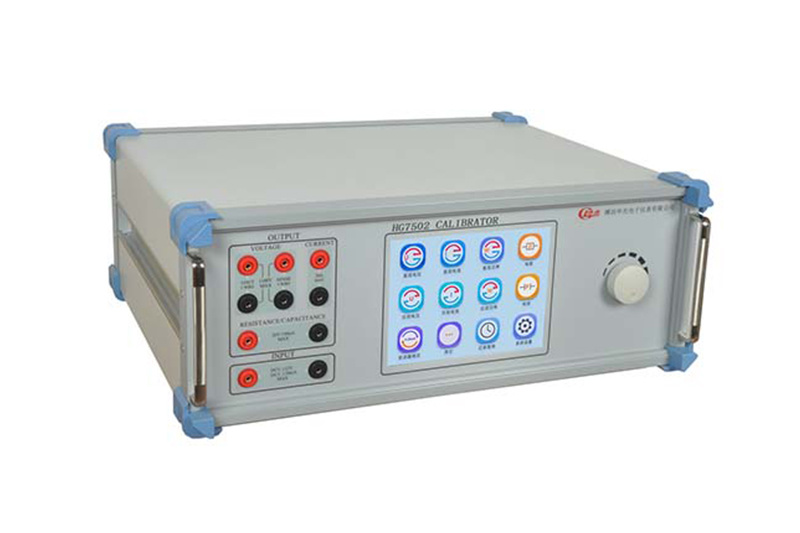

HG7502是我公司近年来推出的另一款七位半显示的多功能校准仪，具有多量程、宽范围、高精度、稳定性好等特点。该仪器可输出高准确度的直流电压/电流、交流电压/电流、直流功率以及带功率因素控制的交流功率，同时具有电阻模拟、电容模拟、函数波输出、脉冲输出和直流电压电流测量等功能，适用于检定或校验0.01级以下的各种电压表、电流表、功率表、功率因素表、相位表、频率表、万用表、多用表、各种电力测量变送器等标定器件，亦可作为标准源使用。该仪器完全符合JJF1284-2011《交直流电表校验仪校准规范》的相关要求，可广泛应用于工矿企业、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修工作等。
2.主要功能特点
2.1交直流电压输出最大1100V，电流最大30A，交流频率范围：10Hz ~350kHz。（频率可任意定点）
2.2模拟电阻范围：0~200MΩ；模拟电容输出范围：0.1nF~200uF；连续可调。
2.3直流电压测量范围：0~±10V；直流电流测量范围：0~±20mA。
2.4可准确输出直流功率，交流有功功率、视在功率、功率因数。
2.5负载能力强，在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定。
2.6输出具有“数字键入直接输出、电位器调节、旋转编码器、步进比例”等多种量调节方式。
2.7配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。
2.8可选配钳形表的线圈，最大可产生2000A的等效电流，用于校准钳形表。
2.9输出具有完善的软硬件保护功能，提高设备长期使用可靠性。
3.0 波形输出：三角波，正弦波
3.1脉冲输出 频率范围：1Hz~10MHz
3.主要技术指标
1.直流电压
| 量程 | ±（%输出值+%量程） | |
| 24小时，温度：（23±1）℃ | 1年，温度：（23±5）℃ | |
| 0~200mV | 0.0005+0.0001 | 0.001+0.0002 |
| 0~2V | 0.0003+0.0001 | 0.0008+0.00025 |
| 0~20V | 0.0002+0.0001 | 0.0005+0.00015 |
| 0~200V | 0.0003+0.0001 | 0.0005+0.00025 |
| 0~1050V | 0.0005+0.0005 | 0.0008+0.00025 |
2.直流电流
| 量程 | ±（%输出值+%量程） |
| 1年，温度：（23±5）℃ | |
| 0~200uA | 0.01+0.005 |
| 0~2mA | 0.01+0.005 |
| 0~20mA | 0.01+0.0025 |
| 0~200mA | 0.01+0.0025 |
| 0~2A | 0.02+0.005 |
| 0~30A | 0.03+0.005 |
3.交流电压
| 量程 | 频率 | ±（%输出值+%量程） |
| 1年，温度：（23±5）℃ | ||
| 1mV~200mV | 10Hz~45Hz | 0.1+0.02 |
| 45Hz~10kHz | 0.01+0.002 | |
| 10kHz~20kHz | 0.015+0.002 | |
| 20kHz~50kHz | 0.03+0.002 | |
| 50kHz~100kHz | 0.08+0.004 | |
| 100kHz~350kHz | 0.02+0.01 | |
| 10mV~2V | 10Hz~45Hz | 0.05+0.02 |
| 45Hz~10kHz | 0.01+0.002 | |
| 10kHz~20kHz | 0.015+0.002 | |
| 20kHz~50kHz | 0.03+0.002 | |
| 50kHz~100kHz | 0.08+0.004 | |
| 100kHz~350kHz | 0.5+0.01 | |
| 100mV~20V | 10Hz~45Hz | 0.05+0.02 |
| 45Hz~10kHz | 0.01+0.002 | |
| 10kHz~20kHz | 0.015+0.002 | |
| 20kHz~50kHz | 0.03+0.002 | |
| 50kHz~100kHz | 0.08+0.004 | |
| 100kHz~350kHz | 0.3+0.01 | |
| 1V~200V | 45Hz~1kHz | 0.02+0.002 |
| 1kHz~10kHz | 0.02+0.002 | |
| 10kHz~20kHz | 0.03+0.002 | |
| 20kHz~50kHz | 0.03+0.002 | |
| 50kHz~100kHz | 0.2+0.02 | |
| 0~1050V | 45Hz~1kHz | 0.02+0.002 |
| 1kHz~10kHz | 0.02+0.002 | |
| 10kHz~30kHz | 0.02+0.002 | |
4.交流电流
| 量程 | 频率 | ±（%输出值+%量程） |
| 1年，温度：（23±5）℃ | ||
| 1uA~200uA | 10Hz~45Hz | 0.15+0.03 |
| 45Hz~1kHz | 0.02+0.005 | |
| 1kHz~5kHz | 0.02+0.005 | |
| 5kHz~10kHz | 0.05+0.05 | |
| 10uA~2mA | 10Hz~45Hz | 0.15+0.03 |
| 45Hz~1kHz | 0.02+0.005 | |
| 1kHz~5kHz | 0.02+0.005 | |
| 5kHz~10kHz | 0.05+0.05 | |
| 100uA~20mA | 10Hz~45Hz | 0.15+0.03 |
| 45Hz~1kHz | 0.02+0.005 | |
| 1kHz~5kHz | 0.02+0.005 | |
| 5kHz~10kHz | 0.05+0.05 | |
| 1mA~200mA | 10Hz~45Hz | 0.15+0.03 |
| 45Hz~1kHz | 0.02+0.005 | |
| 1kHz~5kHz | 0.02+0.005 | |
| 5kHz~10kHz | 0.005+0.05 | |
| 10mA~2A | 10Hz~45Hz | 0.03+0.01 |
| 45Hz~1kHz | 0.03+0.01 | |
| 1kHz~5kHz | 0.03+0.01 | |
| 5kHz~10kHz | 0.05+0.05 | |
| 100mA~30A | 10Hz~45Hz | 0.03+0.01 |
| 45Hz~1kHz | 0.03+0.01 | |
| 1kHz~5kHz | 0.03+0.01 | |
| 5kHz~10kHz | 0.05+0.05 | |
