产品概述
对LIB电极浆料的电子传导性进行定量评估
提高液态锂离子电池（LiB）制造工艺的产量
影响锂离子电池（LiB）性能和产量的电极片质量评估已经得到广泛认可，但要进一步提升质量，必须重估上游浆料工艺并进行原因分析。
HIOKI的浆料分析系统可通过电极浆料的阻抗测量，使其电子传导性定量评估成为可能。由此可以比较和评估性能差异，为优化工艺提供依据。

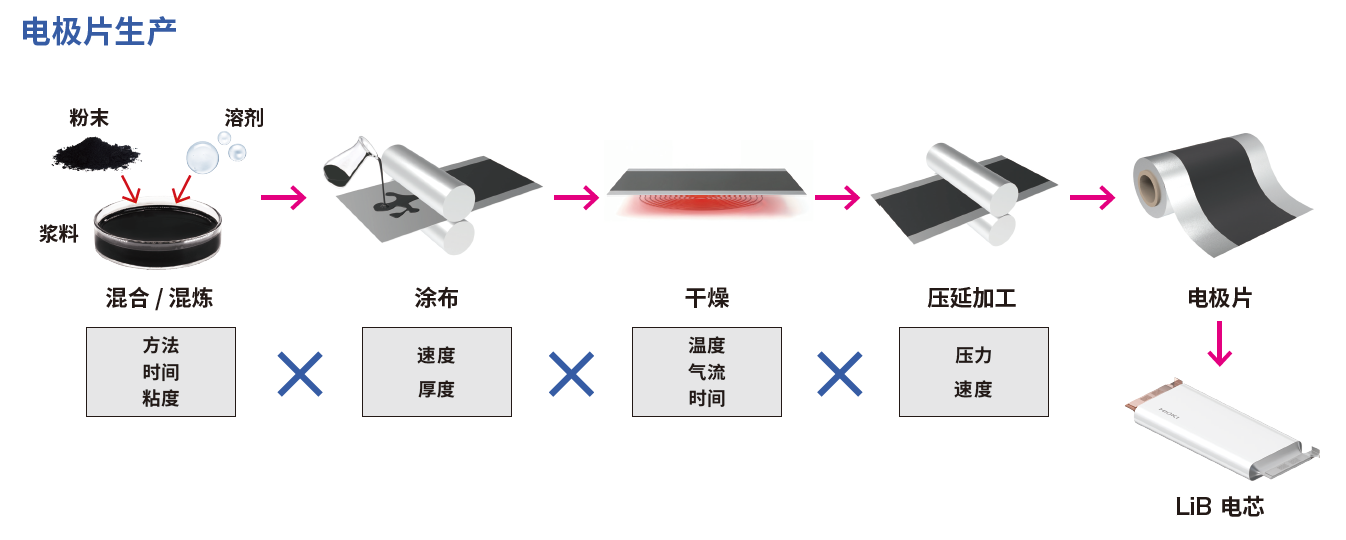

为提高电芯、电极片质量而进行的浆料评估
要提高锂离子电池的性能和产量，高质量的电极片至关重要，而这取决于上游浆料工艺的优化。
SA2634使浆料的电子传导性定量评估成为可能，并通过数据驱动来洞察材料特性、配方、混合方式、混炼时间等因素。通过这种方法，研发人员可以缩短开发周期，QA经理可以确保质量的一致性。
从粉末和溶剂到电极片，许多参数之间相互作用。
与电极片质量相关的参数非常复杂。量化浆料特性是提高电极片质量的关键。

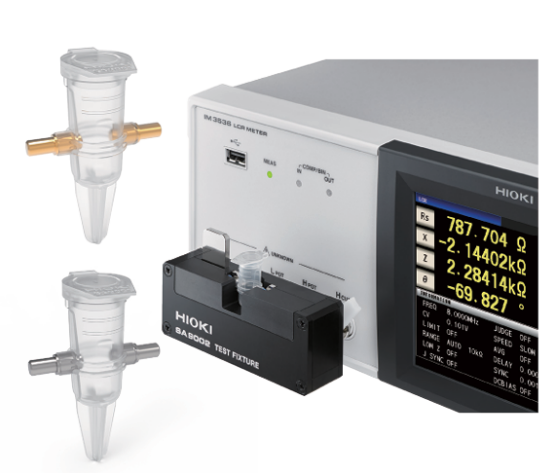

使用少量且未经处理的原液进行评估
仅需1mL正极 / 负极浆料、导电膏进行评估（无需预处理）。
通过这种高效性，加速假设验证的研究过程。

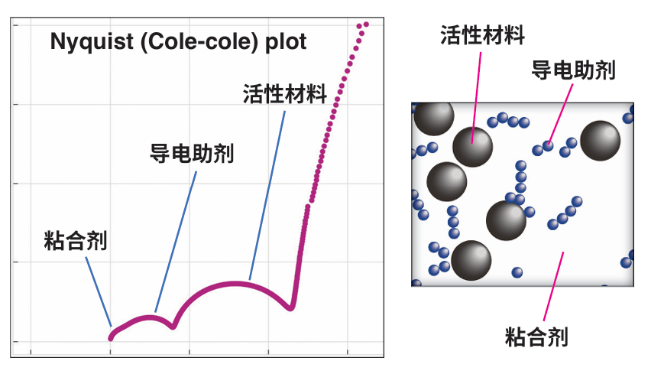

阻抗测量
专用电极容器和测量夹具可显著降低测量噪声，确保高复现性的阻抗数据。
SA2634控制的频率扫描测量约1分钟即可完成，测量过程中浆料状态变化控制在最小。

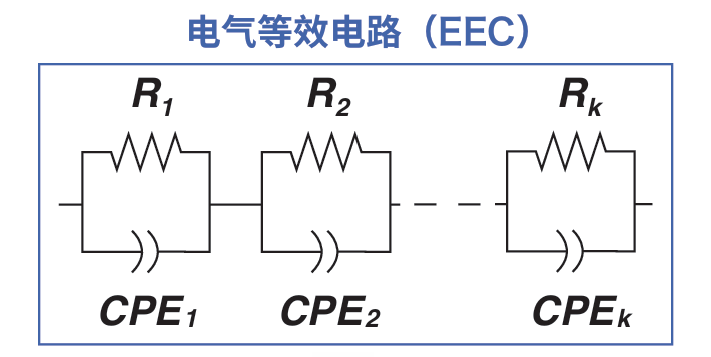

等效电路分析
SA2634将复杂的等效电路的创建和初始设定自动化，可同时处理最1000个文件。
如此，可以提高批处理效率，加快比较评估。无需具备深奥的分析知识即可将阻抗数据转换为电路参数。

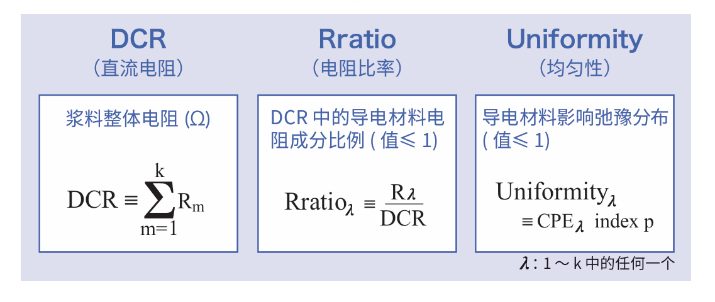

定量化指标
从分析结果中导出“DCR”、“Rratio”、“Uniformity” 这三个指标。
通过这些指标可实现定量评估。同时， 它们也可作为部门间和合作公司之间的共通语言。
技术规格
分析软件SA2634
| 运行环境（PC） | 操作系统：Windows 10，Windows 11 内存：8 GB以上 存储空间：1 GB以上余量 显示屏：建议分辨率1920 × 1080以上 接口：USB 2.0 / 3.0，LAN .NET Framework：4.7.2及以上 |
|---|---|
| 可控设备 | LCR测试仪IM3536 |
| 许可认证 | 认证方式：USB密钥（附件） |
| 语言 | 英语，日语 |
| 测量 | 扫描频率设置4 Hz～8 MHz（连接IM3536时） 测量信号电平10 mV～1 V（恒压CV模式） 奈奎斯特图显示 |
| 分析 | 分析方式：阻抗数据的等效电路分析 运算指标：DCR，各弛豫的Rratio，各弛豫的Uniformity |
电极容器SA9001, SA9001-01
| 体积 | 约27W × 42H × 37D mm（含电极） |
|---|---|
| 重量 | 约2.3 g |
| 材质 | 容器：聚丙烯（PP），电极：黄铜（基材） |
| 容量 | 约1 mL |
| 电极针 | 直径（被测物接触部分）：3 mm ±0.1 mm 电极间隔：6 mm ±0.3 mm 电极表面处理：镀镍（SA9001），镀金（SA9001-01） |
| 使用温湿度范围 | 23°C ±5°C，80% RH以下（无结露） |
| 存放温湿度范围 | −10°C～50°C，80% RH以下（无结露） |
| 使用场所 | 室内，海拔高度不超过2000米 |
| 单位数量 | 50个 |
测量夹具 SA9002
| 可测量频率 | DC ～ 10 MHz |
|---|---|
| 可连接试样 | 电极容器SA9001 |
| 残留阻抗 | 短路时残留电阻200 mΩ以下（参考100 Hz时） 电极间杂散电容0.2 pF以下（参考1 MHz时） |
| 体积 | 约98W × 38H × 24D mm（不含突起物） |
| 重量 | 约210 g |
| 附件 | 补偿用短路板 |
选件/附件

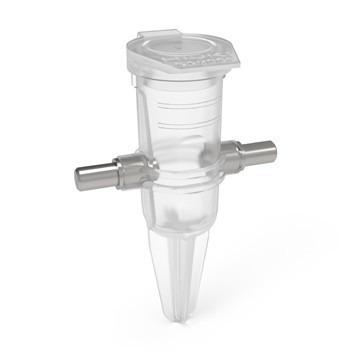

电极容器SA9001
用于被测物浆料注入 以50个为单位售卖
查看详情
电极容器SA9001-01
适用于测量对象浆料注入、水性溶剂 以50个为单位进行销售
查看详情

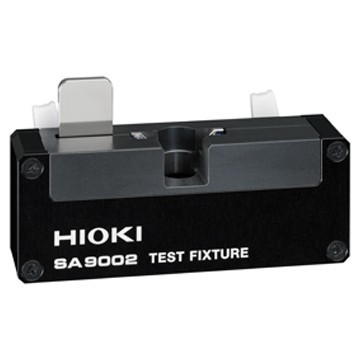

测量夹具SA9002
电极容器SA9001专用的测试夹具 SA9001可一键装卸。
查看详情

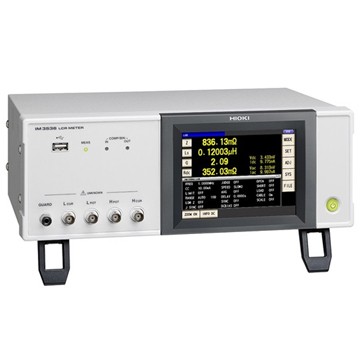

LCR测试仪IM3536
测量频率DC，4 Hz〜8 MHz的LCR测试仪
查看详情
