产品概述
用于推测、追求理想浆料的内部状态
浆料分析系统
浆料分析系统是用于浆料阻抗的（测量）及（分析）的系统。
通过测量可掌握浆料的阻抗，通过分析可推断浆料的混料状态。
概要资料在这里
测量浆料
在HIOKI推荐的测量环境下，可轻松测量浆料的阻抗。

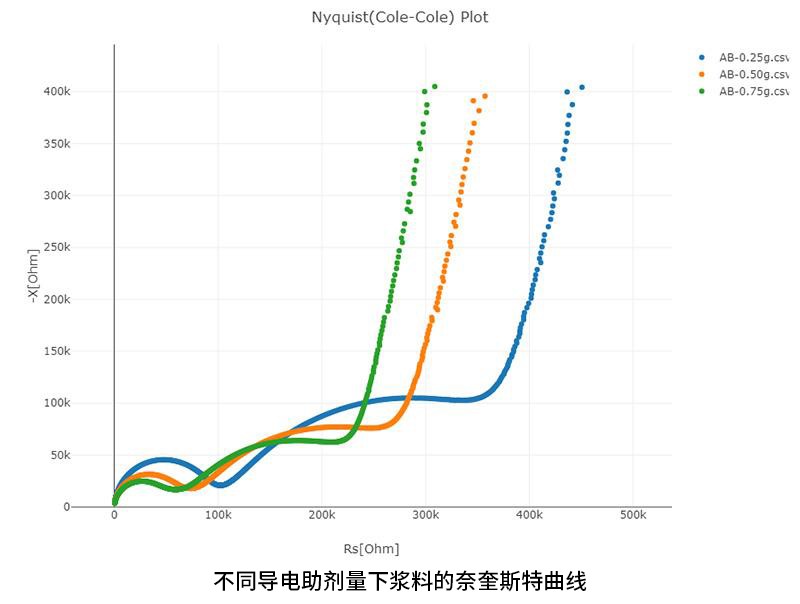

1个电极容器的测量仅耗时1分钟左右，轻松完成奈奎斯特曲线图。
通过对比奈奎斯特曲线，可以定量确认样品间阻抗的大小及其稳定性。
以下的网页应用可绘制奈奎斯特曲线图。
https://www.circuitfitting.net/multiplot
分析浆料
浆料分析系统可从电子传导性的视角来推测浆料的混合状态。

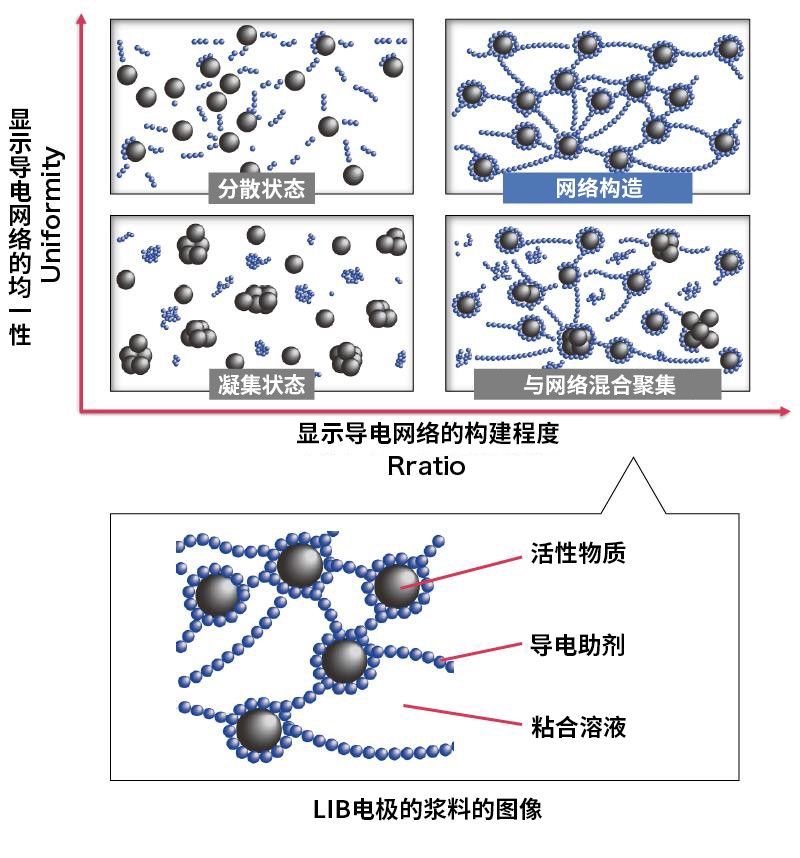

插图用两个数轴体现了由浆料中的导电材料形成的网络的“构建程度”和“均匀性”。
认为这是一个构建程度及均匀性同时保持较高水准的较为良好的浆料。
浆料分析系统可根据测量出的阻抗信息来分析由浆料中导电材料所构成的网络。
该测量值对浆料的组成、生成条件的确认及考察十分有帮助，可以更有效地进行浆料的研究及开发。
※有可能存在不能分析的数据。
关于哪些数据符合分析的条件，请参考以下的链接。
FAQ:哪种阻抗数据可进行分析？

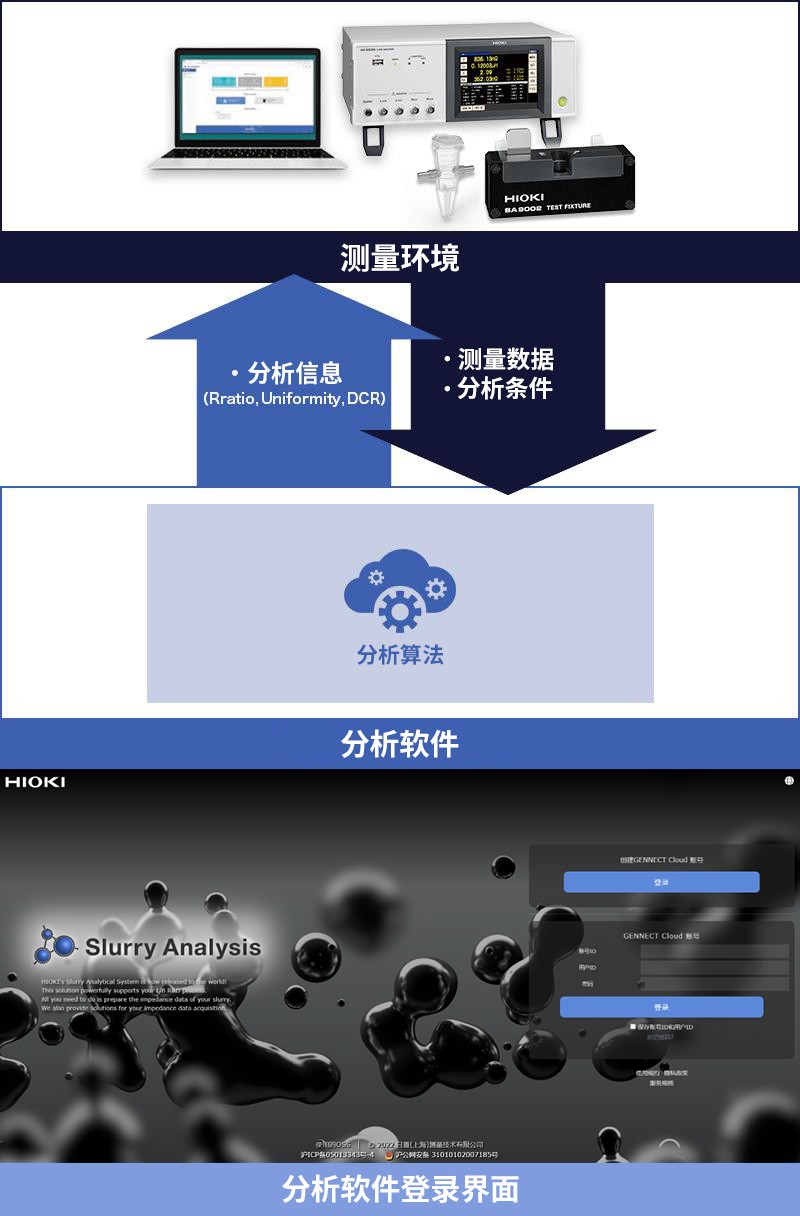

基本的使用方法
请事先准备好合适的测量环境，再测量浆料的阻抗。
云服务分析软件会使用合适的算法来进行分析。
1.准备测量环境
请准备好能够测量浆料阻抗的测量仪器。
以下是推荐的测量仪器。
● LCR测试仪
IM3536或IM3536-01
(免费提供测量软件
SA2633
)
● 测量夹具SA9002
● 电极容器SA9001
2.在推荐的环境下测量
在电极容器中充填约1ml的浆料
一键连接测量夹具。
用LCR测试仪和分析软件，进行约为1分钟的阻抗测量。
3.分析软件注册/登录
可免费注册账户。可在线分析浆料数据。
通过注册码的登记来激活分析功能。注册码在您购买的许可证上。
分析软件点击注册
4.发送数据，获取分析值
选择并分析测量数据和分析条件。
※分析条件请看具体参数。
浆料分析系统参数请查看参数标签。
分析原理
浆料分析系统可输出能够对浆料的导电特性做出相对评价的DCR、Rratio、Uniformity这三种定量指标。
为构建支持交流电流通过浆料时的电学等效电路（EEC）。
● 电流的流动方式
● 电子的运动方式
详情请参考这个FAQ。
分析原理FAQ

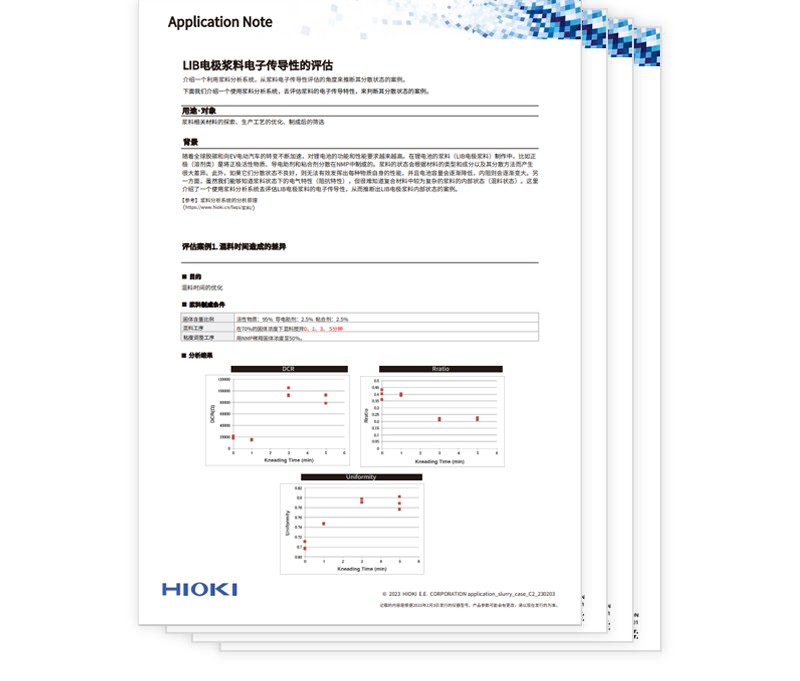

分析·考察事例
请查看在实际操作中该如何进行分析。
● 事例1：分析由于不同混料时间引起的差异。
● 事例2：分析导电助剂量的不同。
● 事例3：分析由分散剂量的不同所导致的电子传导性和动态粘弹性的关联性。
分析、考察事例
技术规格
规格
操作环境（PC） | 内存：512MB以上 硬件：可用剩余空间1GB以上 显示器：1024×768分辨率以上，65536色以上 OS： Windows 11, Windows 10 Pro, Windows 8.1 Pro 确认操作的浏览器：Microsoft Edge, Google Chrome Mac OS 确认操作的浏览器: Google Chrome |
|---|---|
登录功能 | 登录URL（https://slurry.circuitfitting.cn）时，显示登录画面 用GENNECT账号登录后，会显示与分析相关的画面（个人页面） |
许可证认证 | ·30天许可证 ·365天许可证 仅当许可证处于有效期内，才可使用分析功能 |
分析项目 | ·DCR ·Rratio ·Uniformity |
| 上传阻抗数据文件 | ·同时上传文件数量上限：30 ·合计上传文件容量：1MB ·文件扩展名：CSV 同时上传的文件为相同的材料信息和相同的分析条件。 |
| 适用的文件格式 | 通过分析软件（SA2633）获得的CSV文件 |
| 分析时间（代表值） | ·约1分钟/文件 ·同时分析文件数量：50 |
| 语言 | 中文、英文、日文 |
选件/附件
LCR测试仪IM3536
测量频率DC，4 Hz〜8 MHz的LCR测试仪
查看详情
365天许可证SA2631-05
许可证、365天的使用期（连续） ※分析次数不受限制
查看详情
测量夹具SA9002
电极容器SA9001专用的测试夹具 SA9001可一键装卸。
查看详情
电极容器SA9001
用于被测物浆料注入 以50个为单位售卖
查看详情
30天许可证 SA2631-03
许可证，30天的使用期（连续） ※分析次数不受限制
查看详情
